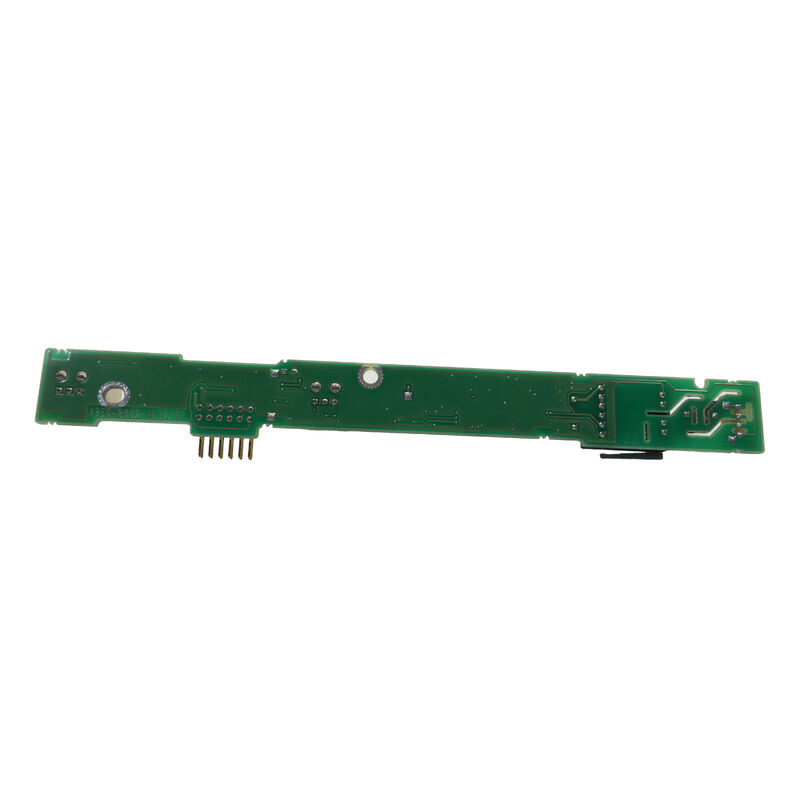

A20B-8002-0633 Fanuc PCB বোর্ড A20B80020633 A2OB-8OO2-O633

0i-C / 0i-D 8.4-ইঞ্চি রঙিন এলসিডি সিস্টেমের জন্য ব্যাকলাইট ইনভার্টার পিসিবি

সংক্ষিপ্ত বিবরণ

দ্যFANUC A20B-8002-0633একটিব্যাকলাইট ইনভার্টার পিসিবিভিতরে ব্যবহৃত0i সিরিজের নিয়ন্ত্রণ ব্যবস্থাবিশেষ করেমাঝারি সিরিজের 0i-C এবং 0i-D কনফিগারেশনসঙ্গে8.৪ ইঞ্চি রঙিন ডিসপ্লেএর কাজ হল এলসিডি ব্যাকলাইট বিভাগের প্রয়োজনীয় শক্তি স্তরকে সমর্থন করা, যা স্ক্রিনকে সঠিকভাবে আলোকিত করতে এবং অপারেশন চলাকালীন ব্যবহারযোগ্য দৃশ্যমানতা বজায় রাখতে দেয়।

মাঠে, একটি ব্যাকলাইট ইনভার্টার বোর্ড একটি খুব নির্দিষ্ট কিন্তু খুব গুরুত্বপূর্ণ উপাদান।

এলসিডি প্যানেলটি এখনও উপস্থিত থাকতে পারে এবং প্রযুক্তিগতভাবে অক্ষত থাকতে পারে, তবে ইনভার্টার স্টেজটি সঠিকভাবে কাজ না করলে স্ক্রিনটি অন্ধকার, ম্লান বা অপঠনযোগ্য বলে মনে হতে পারে।

এর মানে হল যে একটি মেশিনের ডিসপ্লে ব্যর্থ বলে মনে হতে পারে যখন প্রকৃত সমস্যাটি প্যানেল বা প্রধান নিয়ন্ত্রণ বোর্ডের পরিবর্তে ব্যাকলাইট পাওয়ার সার্কিটে অবস্থিত।

এটি A20B-8002-0633 কে বিশেষভাবে মেরামত পরিস্থিতিতে ম্লান স্ক্রিন, ব্যাকগ্রাউন্ডে সক্রিয় নিয়ন্ত্রণের সাথে কালো প্রদর্শন শর্ত বা অসঙ্গতিপূর্ণ ব্যাকলাইট স্টার্টআপের জন্য প্রাসঙ্গিক করে তোলে।

0i সিরিজের সিস্টেমগুলির সাথে পরিচিত টেকনিশিয়ানদের জন্য, ইনভার্টার বোর্ডগুলি প্রদর্শন পাওয়ার চেইনের একটি স্ট্যান্ডার্ড চেকপয়েন্ট,বিশেষ করে হলুদ রঙের ব্যাকড্রপযুক্ত কন্ট্রোল অ্যাসেমব্লিগুলিতে যেখানে একাধিক স্ক্রিন-সম্পর্কিত উপাদানগুলি একটি কমপ্যাক্ট কাঠামোতে একসাথে কাজ করে.

অ্যাপ্লিকেশন স্ন্যাপশট

উপযুক্ত সিস্টেম

• FANUC 0i-C
• FANUC 0i-D
• মিড-সেরিজ হলুদ-ব্যাকড্রপ কন্ট্রোল ইউনিট

সংশ্লিষ্ট প্রদর্শনের আকার

• 8.4 ইঞ্চি রঙিন এলসিডি সিস্টেম

বোর্ড ফাংশন

• ব্যাকলাইট ইনভার্টার পাওয়ার সাপোর্ট
• এলসিডি আলোকসজ্জা সার্কিটের ভূমিকা
• ডিসপ্লে পুনরুদ্ধার এবং রক্ষণাবেক্ষণ প্রতিস্থাপন

কেন এই বোর্ড সেবা কাজে গুরুত্বপূর্ণ

একটি ব্যাকলাইট ইনভার্টার পিসিবি এলসিডি প্যানেলের মতো নয় এবং এটি প্রধান ডিসপ্লে নিয়ন্ত্রণ বোর্ডের মতো নয়।

এটি একটি আরো কেন্দ্রীভূত বৈদ্যুতিক ভূমিকা পালন করেঃ স্ক্রিন সিস্টেমের আলোকসজ্জার দিকে শক্তি সরবরাহ করে।

রক্ষণাবেক্ষণ অনুশীলনে, এই পার্থক্যটি গুরুত্বপূর্ণ কারণ ভুল ডিসপ্লে উপাদানটি প্রতিস্থাপন করা সময় নষ্ট করে এবং ত্রুটি সমাধান করে না।

A20B-8002-0633 তাই সঠিক 0i সিরিজ কনফিগারেশনে উজ্জ্বলতা এবং স্ক্রিন পাঠযোগ্যতা পুনরুদ্ধারের জন্য একটি ডেডিকেটেড সার্ভিস অংশ হিসাবে সবচেয়ে ভালভাবে যোগাযোগ করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-8002-0633 আসলে কন্ট্রোলের ভিতরে কি করে?
এই বোর্ড একটি ব্যাকলাইট ইনভার্টার পিসিবি হিসাবে কাজ করে, যার অর্থ এটি এলসিডি ব্যাকলাইট সিস্টেমের জন্য প্রয়োজনীয় শক্তি রূপান্তর সমর্থন করে।এটা সাহায্য করে পর্দা আলোকিত যাতে অপারেটর স্পষ্টভাবে CNC ইন্টারফেস দেখতে পারেন.

যদি ইনভার্টার সেকশনটি ব্যর্থ হয়, তাহলে ডিসপ্লেটি কালো বা অত্যন্ত ম্লান প্রদর্শিত হতে পারে এমনকি যখন কন্ট্রোলটি নিজেই এখনও চলছে।

প্রশ্ন ২: ইনভার্টার বোর্ডটি এলসিডি প্যানেল থেকে কীভাবে আলাদা?
এলসিডি প্যানেলটি ভিজ্যুয়াল ডিসপ্লে পৃষ্ঠ, যখন ইনভার্টার বোর্ডটি আলো ফাংশনকে সমর্থন করে যা প্যানেলটিকে পাঠযোগ্য করে তোলে।

একটি ব্যর্থ ইনভার্টার একটি সুস্থ এলসিডি মৃত প্রদর্শিত হতে পারে. এই কারণেই অভিজ্ঞ প্রযুক্তিবিদরা প্যানেল ত্রুটি, ইনভার্টার ত্রুটি, তারের ত্রুটি,এবং প্রধান বোর্ড ত্রুটি পরিবর্তে একটি খারাপ এলসিডি হিসাবে প্রতিটি অন্ধকার পর্দা আচরণ.

প্রশ্ন ৩ঃ ইনভার্টার বোর্ডের ব্যর্থতার লক্ষণগুলি কী কী?
সাধারণ লক্ষণগুলির মধ্যে একটি খুব অন্ধকার স্ক্রিন রয়েছে, একটি স্ক্রিন যা স্টার্টআপে সংক্ষিপ্তভাবে ফ্ল্যাশ করে এবং তারপরে ম্লান হয়ে যায়, অসামঞ্জস্যপূর্ণ আলো,অথবা একটি প্রদর্শন যা পাঠযোগ্য হয়ে যায় যখন নিয়ন্ত্রণ অন্যথায় সক্রিয় বলে মনে হয়.

ফিল্ড ডায়াগনস্টিকের ক্ষেত্রে, প্রযুক্তিবিদরা প্রায়শই সিদ্ধান্ত নেওয়ার আগে মেশিনটি এখনও ব্যাকলাইটের সাথে সম্পর্কিত কিনা তা নিশ্চিত করে।

প্রশ্ন 4: ব্যাকলাইট ইনভার্টার বোর্ডগুলির জন্য সঠিক মডেল মেলে কেন গুরুত্বপূর্ণ?
কারণ ইনভার্টার বোর্ডগুলি নির্দিষ্ট ডিসপ্লে আকার, প্যানেল কনফিগারেশন এবং কন্ট্রোল ফ্যামিলির সাথে আবদ্ধ।

একটি চাক্ষুষভাবে অনুরূপ বোর্ড লক্ষ্য LCD সিস্টেমের জন্য বৈদ্যুতিকভাবে উপযুক্ত নাও হতে পারে। 0i সিরিজ নিয়ন্ত্রণে, সঠিক মিলন শুধুমাত্র ফিট জন্য গুরুত্বপূর্ণ নয়,কিন্তু স্থিতিশীল আলো আচরণ এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা জন্য.

Q5: এই ইনভার্টার পিসিবি প্রতিস্থাপনের আগে ইঞ্জিনিয়ারদের কী পরীক্ষা করা উচিত?
তাদের এলসিডি প্যানেলের অবস্থা, হার্নেস, সংযোগকারী এবং আশেপাশের ডিসপ্লে হার্ডওয়্যার পরীক্ষা করা উচিত,এবং সমস্যা আপস্ট্রিম শক্তি সমস্যা বা কন্ট্রোল ক্যাবিনেটে ক্ষতি দ্বারা সৃষ্ট হয় না যাচাই.

প্রদর্শন এলাকায় তাপ চাপ বা বয়স্ক হওয়ার লক্ষণগুলি সন্ধান করাও ভাল অভ্যাস, যেহেতু ইনভার্টার স্টেজের ত্রুটিগুলি প্রায়শই দীর্ঘ অপারেটিং ঘন্টা এবং তাপীয় অবস্থার সাথে সম্পর্কিত।
