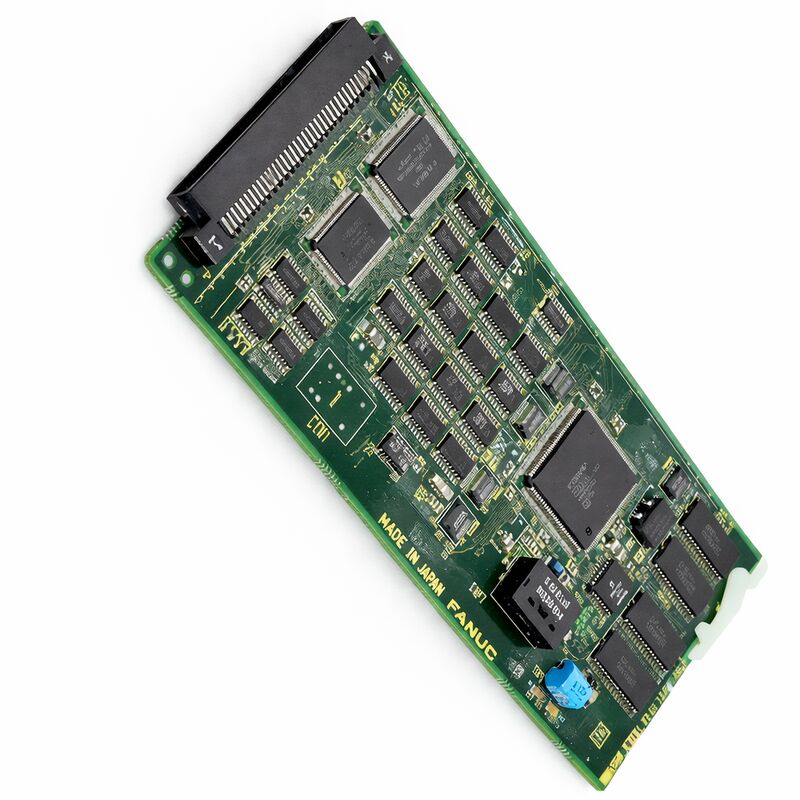

A20B-8001-0641 Fanuc PCB বোর্ড A20B80010641 A2OB-8OOI-O64I

এএনইউসি A20B-8001-0641

FANUC আই-সিরিজের সিএনসি কন্ট্রোলের জন্য HSSB ইন্টারফেস PCB

মূল বর্ণনা

দ্যFANUC A20B-8001-0641একটিHSSB ইন্টারফেস PCBএটি FANUC i-Series কন্ট্রোলের CNC সাইডে ব্যবহৃত হয়।16i, 18i, এবং 21iপ্ল্যাটফর্ম, মৌলিক ইউনিট মধ্যে mounts, এবং অন্তর্ভুক্তসিওপি৭উচ্চ গতির সিরিয়াল বাস লিঙ্কের জন্য অপটিক্যাল সংযোগকারী।

একটি ব্যবহারিক মেশিন পরিবেশে,এই বোর্ড নির্বাচন করা হয় যখন CNC একটি মান কম গতির সিরিয়াল সংযোগের পরিবর্তে একটি সামঞ্জস্যপূর্ণ ব্যক্তিগত কম্পিউটারে একটি ডেডিকেটেড অপটিক্যাল যোগাযোগ পথ প্রয়োজন.

আই-সিরিজ হার্ডওয়্যার আর্কিটেকচারে, এইচএসএসবি হ'ল উচ্চ-গতির সিরিয়াল বাস যা সিএনসি এবং একটি পিসির মধ্যে অপটিক্যাল ফাইবারের মাধ্যমে প্রচুর পরিমাণে ডেটা স্থানান্তর করতে ব্যবহৃত হয়।

এটি A20B-8001-0641কে অক্ষ নিয়ন্ত্রণ, স্পিন্ডল পাওয়ার, বা শুধুমাত্র প্রদর্শন ফাংশনের পরিবর্তে যোগাযোগ এবং সিস্টেম ইন্টিগ্রেশনের জন্য একটি বোর্ড করে তোলে।

এটি সাধারণত হলুদ-ব্যাকপ্লেন নিয়ন্ত্রণ কাঠামোতে সিপিইউ কার্ড, অক্ষ নিয়ন্ত্রণ কার্ড এবং মেমরি মডিউলগুলির মতো মূল নিয়ন্ত্রণ হার্ডওয়্যারের পাশাপাশি ইনস্টল করা হয়।

সিস্টেম পরিকল্পনার সময় একটি ব্যবহারিক বিবরণ গুরুত্বপূর্ণঃ এইচএসএসবি তারের দৈর্ঘ্য পর্যন্ত পৌঁছতে পারে১০০ মিটারযখন এই এনসি-সাইড ইন্টারফেস বোর্ডটি নির্দিষ্ট সামঞ্জস্যপূর্ণ পিসি-সাইড বোর্ডগুলির সাথে জুটিবদ্ধ করা হয়।

এটি কেবলমাত্র ক্যাবিনেটের স্তরের সংহতকরণের জন্য নয়, এমন ইনস্টলেশনের জন্যও দরকারী যেখানে মেশিন-পিসি দূরত্বের উপর একটি পরিষ্কার অপটিক্যাল লিঙ্ক পছন্দ করা হয়।

প্যারামিটার টেবিল

অ্যাপ্লিকেশন

দ্যA20B-8001-0641এর জন্য সবচেয়ে উপযুক্তপিসি-সিএনসি উচ্চ গতির যোগাযোগFANUC আই-সিরিজ সিস্টেমে।

এটি এমন মেশিনের জন্য উপযুক্ত যেগুলোতে বড় পরিমাণে ডেটা স্থানান্তর করার জন্য একটি অপটিক্যাল এইচএসএসবি লিঙ্কের প্রয়োজন হয়, পিসি-ভিত্তিক সাপোর্ট সফটওয়্যার একীভূত করে,অথবা প্রাথমিক নিয়ন্ত্রণ স্থাপত্য পরিবর্তন না করে একটি প্রতিষ্ঠিত সিএনসি-পিসি যোগাযোগ কাঠামো বজায় রাখা.

এটিও ভালভাবে মিলে যায়পরবর্তীকালীন সহায়তা,16i/18i/21i কন্ট্রোলের বোর্ড প্রতিস্থাপন, এবংহলুদ-ব্যাকপ্লেন আই-সিরিজ সিস্টেমের সার্ভিস কাজযেখানে মূল এইচএসএসবি পথ পুনরুদ্ধার করতে হবে।

রক্ষণাবেক্ষণের ক্ষেত্রে, এই বোর্ডটি সবচেয়ে বেশি দরকারী যখন সিএনসি হার্ডওয়্যারটি পরিষেবাযোগ্য থাকে এবং যোগাযোগ স্তরের বৃহত্তর নিয়ন্ত্রণ পরিবর্তনের পরিবর্তে সঠিক ইন্টারফেস বোর্ডের প্রয়োজন হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-8001-0641 এর প্রধান উদ্দেশ্য কি?
এর কাজ হলসিএনসি পাশের এইচএসএসবি ইন্টারফেস, একটি ফ্যানুক আই-সিরিজ নিয়ন্ত্রণকে একটি অপটিক্যাল-ফাইবার সংযোগের মাধ্যমে একটি সামঞ্জস্যপূর্ণ পিসির সাথে বৃহৎ পরিমাণে ডেটা বিনিময় করতে দেয়।

প্রশ্ন ২: এটা কি পিসি-পার্শ্বের এইচএসএসবি বোর্ড?
না, এই মডেলটিএনসি-সাইড/সিএনসি-সাইড ইন্টারফেস বোর্ডএইচএসএসবি ব্যবস্থাটি একটি সিএনসি-সাইড বোর্ড এবং একটি পৃথক পিসি-সাইড ইন্টারফেস বোর্ড ব্যবহার করে, যা অপটিক্যাল ফাইবারের মাধ্যমে সংযুক্ত।

প্রশ্ন ৩ঃ এটি সাধারণত কোন FANUC কন্ট্রোলের সাথে যুক্ত হয়?
এটি এর সাথে যুক্তআই-সিরিজের নিয়ামক যন্ত্র যেমন ১৬আই, ১৮আই এবং ২১আই, এবং সাধারণ বাহ্যিক যোগাযোগ বাক্সের পরিবর্তে CNC বেসিক ইউনিটে ইনস্টল করা হয়।

প্রশ্ন ৪ঃ কেন COP7 সংযোগকারী গুরুত্বপূর্ণ?
দ্যসিওপি৭এইচএসএসবি লিঙ্ক দ্বারা ব্যবহৃত অপটিক্যাল সংযোগ পয়েন্ট। কারণ বোর্ড অপটিক্যাল ফাইবার দ্বারা যোগাযোগ করে,সংযোগকারীর অবস্থা এবং তারের সামঞ্জস্যতা সরাসরি যোগাযোগের স্থিতিশীলতার বিষয়.

Q5: এই বোর্ডটি প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?
সঠিক পার্ট নম্বর নিশ্চিত করুন, মেশিনটি আসলে এইচএসএসবি ব্যবহার করে কিনা তা যাচাই করুন, অপটিক্যাল সংযোগকারী এবং ফাইবারের অবস্থা পরীক্ষা করুন এবং যাচাই করুন যে জোড়া পিসি-সাইড ইন্টারফেস বোর্ড সামঞ্জস্যপূর্ণ।

যেহেতু এই বোর্ডটি যোগাযোগ স্তরের অন্তর্গত, তাই একটি ত্রুটি নির্ণয়ে কেবল সিএনসি কার্ডের পরিবর্তে সম্পূর্ণ এইচএসএসবি পথ অন্তর্ভুক্ত করা উচিত।
