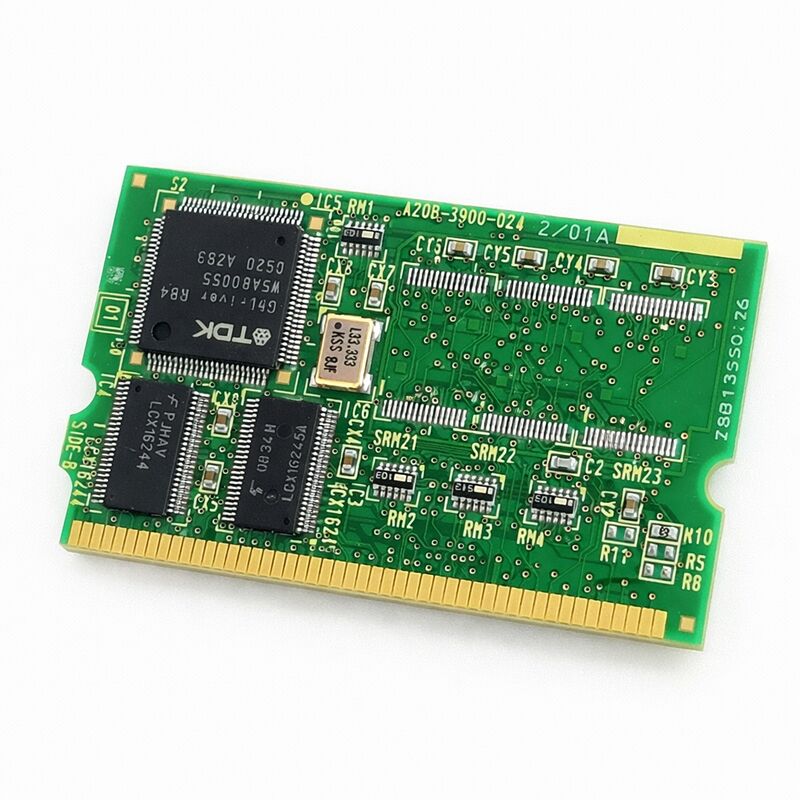

A20B-3900-0241 Fanuc PCB বোর্ড A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241 | 128 MB FROM / 2 MB SRAM মডিউল B2 — জেনুইন FANUC, জাপান অরিজিন

পার্ট নম্বর: A20B-3900-0241

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: FROM / SRAM মেমরি মডিউল (PCB)

ডিজাইন: মডিউল B2

FROM ID: E4

SRAM ID: 04

ওভারভিউ

A20B-3900-0241 হল FANUC-এর 128 MB FROM / 2 MB SRAM মেমরি মডিউলের B2 ভ্যারিয়েন্ট — B1 (A20B-3900-0240)-এর প্রতিরূপ, যেখানে SRAM বরাদ্দ 1 MB থেকে 2 MB দ্বিগুণ করা হয়েছে।

এটি FANUC 0i-D CNC সিস্টেম সহ অন্যান্য সিস্টেমে ব্যবহারের জন্য নিশ্চিত করা হয়েছে এবং A20B-3900 সিরিজের অন্যান্য মডিউলের মতোই মৌলিক ভূমিকা পালন করে: কন্ট্রোলার তার সফ্টওয়্যার এবং রানটাইম ডেটা ধরে রাখার জন্য যে নন-ভোলাটাইল এবং ব্যাটারি-ব্যাকড ভোলাটাইল মেমরি নির্ভর করে তা সরবরাহ করে।

128 MB ফ্ল্যাশ ROM সম্পূর্ণ লোড করা FANUC CNC কনফিগারেশন সমর্থন করে।

সিস্টেম সফ্টওয়্যার, সার্ভো সফ্টওয়্যার, পিএমসি ল্যাডার প্রোগ্রাম, অপশন প্যাকেজ এবং ব্যবহারকারী-সংজ্ঞায়িত সফ্টওয়্যার সবই FROM-এ থাকে।

A20B-3900-0241-এর FROM পাওয়ার সাইকেল জুড়ে এই সবকিছু সংরক্ষণ করে, ব্যাটারির প্রয়োজন ছাড়াই — ফ্ল্যাশ ROM অন্তর্নিহিতভাবে নন-ভোলাটাইল।

কন্ট্রোলার পাওয়ার-আপের সময় FROM পড়ে এবং এর বিষয়বস্তু ওয়ার্কিং মেমরিতে লোড করে। FROM ID E4 এবং SRAM ID 04 FANUC-এর ডায়াগনস্টিক এবং কনফিগারেশন সিস্টেমের মধ্যে এই মডিউলের মেমরি কনফিগারেশন সনাক্ত করে।

B1 ভ্যারিয়েন্টের তুলনায় অতিরিক্ত 1 MB SRAM বড় প্যারামিটার সেট, বর্ধিত প্রোগ্রাম স্টোরেজ প্রয়োজনীয়তা বা FANUC-এর ঐচ্ছিক ডেটা ম্যানেজমেন্ট ফাংশনগুলির ভারী ব্যবহারের সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

যেসব সিস্টেমে B2 ফ্যাক্টরিতে লাগানো হয়েছিল, সেখানে B1 দিয়ে প্রতিস্থাপন করলে কনফিগার করা অপশন সেটের জন্য অপর্যাপ্ত SRAM হতে পারে।

মূল স্পেসিফিকেশন

FROM এবং SRAM প্রতিটি কী করে

ফ্ল্যাশ ROM-এর ব্যাটারির প্রয়োজন হয় না। এটি যে ডেটা ধারণ করে তা পাওয়ার স্টেট নির্বিশেষে স্থির থাকে। স্বাভাবিক অপারেশনের সময় যা পরিবর্তন হওয়া উচিত নয় তার জন্য এটি সঠিক স্থান: CNC কার্নেল, সার্ভো কন্ট্রোল সফ্টওয়্যার, পিএমসি ল্যাডার রানটাইম এবং অ্যাপ্লিকেশন-নির্দিষ্ট অপশন সফ্টওয়্যার। এর কোনোটিই সাইকেল থেকে সাইকেলে পরিবর্তিত হয় না।

এগুলি পাওয়ার-আপের সময় একবার লোড হয় এবং পরবর্তী পাওয়ার সাইকেল পর্যন্ত RAM থেকে চলে।

SRAM ভিন্ন। এটি ভোলাটাইল — পাওয়ার বন্ধ হয়ে গেলে এটি তার বিষয়বস্তু ভুলে যায়, যদি না একটি ব্যাকআপ ব্যাটারি এটিকে চালু রাখে।

SRAM সেই ডেটা ধারণ করে যা মেশিন অপারেশনের সময় পরিবর্তিত হয়: মেশিন অপারেটর বা সার্ভিস ইঞ্জিনিয়ার দ্বারা সেট করা প্যারামিটার, সংরক্ষিত মেশিনিং প্রোগ্রাম, সক্রিয় টুল ডেটা, পিচ এরর কম্পেনসেশন টেবিল।

এই সবকিছু SRAM-এ থাকে। ব্যাকআপ ব্যাটারি একটি রক্ষণাবেক্ষণ উপাদান — এটির একটি সার্ভিস লাইফ আছে এবং এটি ব্যর্থ হওয়ার আগে পর্যায়ক্রমে প্রতিস্থাপন করতে হবে।

B2 মডিউলের 2 MB SRAM সেই সিস্টেমগুলিতে সবচেয়ে বেশি গুরুত্বপূর্ণ যা 1 MB-এর সীমার কাছাকাছি চলে।

একটি ছোট প্রোগ্রাম লাইব্রেরি এবং ন্যূনতম প্যারামিটার সেট সহ একটি একক CNC ফাংশন চালানো একটি কন্ট্রোলার কখনই পার্থক্য লক্ষ্য করবে না।

শত শত সংরক্ষিত প্রোগ্রাম, একটি বিস্তৃত টুল লাইফ ম্যানেজমেন্ট ডেটাবেস এবং বিকল্পগুলির একটি সম্পূর্ণ সেট সহ একটি বড় মেশিনিং সেন্টার পরিচালনা করা একটি কন্ট্রোলার হেডরুমকে মূল্যবান মনে করবে।

FANUC 0i-D প্ল্যাটফর্ম

FANUC 0i-D একটি ব্যাপকভাবে ব্যবহৃত মিড-রেঞ্জ CNC প্ল্যাটফর্ম। এটি বিভিন্ন অক্ষের সংখ্যা সহ মেশিনিং সেন্টার, টার্নিং সেন্টার, ওয়্যার EDM মেশিন এবং গ্রাইন্ডিং মেশিন চালায়।

0i-D তার পূর্বসূরীদের তুলনায় উল্লেখযোগ্য ক্ষমতা উন্নতি এনেছে — উচ্চতর অক্ষের সংখ্যা, ন্যানো ইন্টারপোলেশন, উন্নত সার্ভো পারফরম্যান্স এবং বিস্তৃত অপশন উপলব্ধতা।

এই প্রজন্মের কন্ট্রোলারগুলি বিশ্বব্যাপী সক্রিয় উৎপাদনে রয়েছে এবং তাদের FROM/SRAM মডিউলগুলি সক্রিয় রক্ষণাবেক্ষণ আইটেম।

A20B-3900-0241 0i-D ইনস্টলেশনের জন্য নিশ্চিত করা হয়েছে।

FROM ID E4 এবং SRAM ID 04 শনাক্তকারীগুলি এই ক্ষমতা পরিসরে ব্যবহৃত 0i-D প্ল্যাটফর্মের নির্দিষ্ট মেমরি কনফিগারেশনের সাথে মডিউলটিকে সংযুক্ত করে।

এই আইডিগুলি কন্ট্রোলারের কনফিগারেশন ডায়াগনস্টিক্সে প্রদর্শিত হয় — ইনস্টলেশনের পরে সেগুলি যাচাই করা নিশ্চিত করে যে কন্ট্রোলার নতুন মডিউলটিকে সঠিকভাবে চিনতে পেরেছে।

ইনস্টলেশনের পর পদ্ধতি

A20B-3900-0241 প্রতিস্থাপন করলে কন্ট্রোলারের সফ্টওয়্যার এবং ডেটা একটি খালি অবস্থায় রিসেট হয়।

পূর্ববর্তী মডিউলে যা কিছু ছিল — সিস্টেম সফ্টওয়্যার, প্যারামিটার, প্রোগ্রাম, কম্পেনসেশন ডেটা — সব চলে যায়। মেশিন চালানোর আগে এটি ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে।

সঠিক পুনরুদ্ধার ক্রম: প্রথমে FROM সফ্টওয়্যার লোড করুন, তারপর প্যারামিটার, তারপর প্রোগ্রাম এবং ব্যবহারকারী ডেটা। সঠিক সফ্টওয়্যার সংস্করণ ইনস্টল করার আগে প্যারামিটার লোড করার চেষ্টা করলে সফ্টওয়্যার মিসম্যাচ অ্যালার্ম হতে পারে।

FROM ইনস্টলেশনের পরে সফ্টওয়্যার সংস্করণ পরীক্ষা করুন এবং প্যারামিটার লোড করার আগে এটি ব্যাকআপের প্রত্যাশিত সংস্করণের সাথে মেলে কিনা তা নিশ্চিত করুন।

ইনস্টলেশনের পরে কন্ট্রোলারের ডায়াগনস্টিক স্ক্রিনে FROM ID এবং SRAM ID পরীক্ষা করুন।

যথাক্রমে E4 এবং 04 সঠিক মডিউলটি স্বীকৃত হয়েছে তা নিশ্চিত করে।

যদি আইডিগুলি প্রত্যাশা অনুযায়ী প্রদর্শিত না হয়, তবে মডিউলটি ত্রুটিপূর্ণ বলে সিদ্ধান্ত নেওয়ার আগে মডিউল সিটিং এবং সংযোগকারীর অবস্থা তদন্ত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A20B-3900-0241 ইনস্টল করার পরে, কন্ট্রোলার একটি ROM কনফিগারেশন অ্যালার্ম দেখাচ্ছে। এর মানে কি?

এই অ্যালার্মটি সাধারণত দেখা দেয় যখন কন্ট্রোলার FROM সঠিকভাবে পড়তে পারে না, অথবা যখন FROM ID কন্ট্রোলারের প্রত্যাশিত কনফিগারেশনের সাথে মেলে না।

মডিউলটি সম্পূর্ণরূপে বসেছে কিনা তা নিশ্চিত করুন।

যদি সঠিকভাবে বসে থাকে এবং অ্যালার্ম চলতে থাকে, তবে ইনস্টল করা কন্ট্রোলার টাইপের জন্য মডিউল পার্ট নম্বর সঠিক কিনা তা যাচাই করুন।

মডিউলটি সঠিকভাবে স্বীকৃত হওয়ার পরে কন্ট্রোলারের সিস্টেম কনফিগারেশন ডায়াগনস্টিক্সে FROM ID E4 প্রদর্শিত হওয়া উচিত।

প্রশ্ন ২: A20B-3900-0241 কি A20B-3900-0240 (B1) কে B1 সহ মূল মেশিন থেকে প্রতিস্থাপন করতে পারে?

সাধারণত হ্যাঁ — B2 একই 128 MB FROM প্রদান করে যেমন B1, অতিরিক্ত SRAM সহ।

B1 সহ মূল একটি সিস্টেম B2-এর অতিরিক্ত SRAM দ্বারা ক্ষতিগ্রস্ত হবে না।

মেশিনের ডকুমেন্টেশন দিয়ে নিশ্চিত করুন যে কন্ট্রোলার মডেল B1 এবং B2 উভয়ই গ্রহণ করে।

প্রতিস্থাপনের পরে স্বাভাবিকভাবে সমস্ত সফ্টওয়্যার এবং প্যারামিটার লোড করুন।

প্রশ্ন ৩: পিএমসি ল্যাডার প্রোগ্রামগুলি FROM বা SRAM-এ সংরক্ষিত হয়?

পিএমসি ল্যাডার প্রোগ্রামগুলি FROM-এ সংরক্ষিত হয় (নন-ভোলাটাইল)। এগুলি ব্যাটারি ছাড়াই পাওয়ার-অফ থেকে বেঁচে থাকে।

তবে, পিএমসি প্যারামিটার এবং কিছু পিএমসি ডেটা ভেরিয়েবল SRAM-এ (ব্যাটারি-ব্যাকড) রাখা হয়।

পিএমসি স্বাভাবিকভাবে কাজ করার জন্য মডিউল প্রতিস্থাপনের পরে FROM এবং SRAM উভয়ই সঠিকভাবে পুনরুদ্ধার করতে হবে।

FROM সফ্টওয়্যার পুনরুদ্ধার পদ্ধতির মাধ্যমে ল্যাডারটি পুনরায় লোড করুন এবং পিএমসি প্যারামিটারগুলি আলাদাভাবে পুনরুদ্ধার করুন।

প্রশ্ন ৪: ইনস্টলেশনের পরে SRAM খালি দেখাচ্ছে কিন্তু FROM সঠিকভাবে লোড হয়েছে। কেন?

একটি নতুন বা সদ্য সরবরাহ করা মডিউলের SRAM খালি থাকে। FROM বিষয়বস্তু সফ্টওয়্যার লোড পদ্ধতির মাধ্যমে পুনরুদ্ধার করা হয়েছিল, কিন্তু SRAM ডেটা — প্যারামিটার এবং প্রোগ্রাম — প্যারামিটার এবং প্রোগ্রাম পুনরুদ্ধার পদ্ধতির মাধ্যমে আলাদাভাবে লোড করতে হবে।

মডিউল প্রতিস্থাপনের একটি স্বাভাবিক, প্রত্যাশিত পদক্ষেপ এটি। মেশিন ফাংশন পরীক্ষা করার আগে সম্পূর্ণ পুনরুদ্ধার পদ্ধতিটি সম্পন্ন করুন।

প্রশ্ন ৫: A20B-3900-0241 ইনস্টল করার পরে আমি কীভাবে FROM ID এবং SRAM ID নিশ্চিত করব?

FANUC কন্ট্রোলারে সিস্টেম ডায়াগনস্টিক স্ক্রিন অ্যাক্সেস করুন — সাধারণত সিস্টেম / কনফিগারেশন মেনুর অধীনে পাওয়া যায়।

FROM ID এবং SRAM ID কন্ট্রোলারের হার্ডওয়্যার কনফিগারেশন সারাংশে প্রদর্শিত হয়।

A20B-3900-0241-এর জন্য, FROM ID E4 এবং SRAM ID 04 হওয়া উচিত। এই মানগুলি নিশ্চিত করে যে কন্ট্রোলার ইনস্টল করা মডিউলটিকে সঠিকভাবে শনাক্ত করেছে।
