| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-3900-0240 |

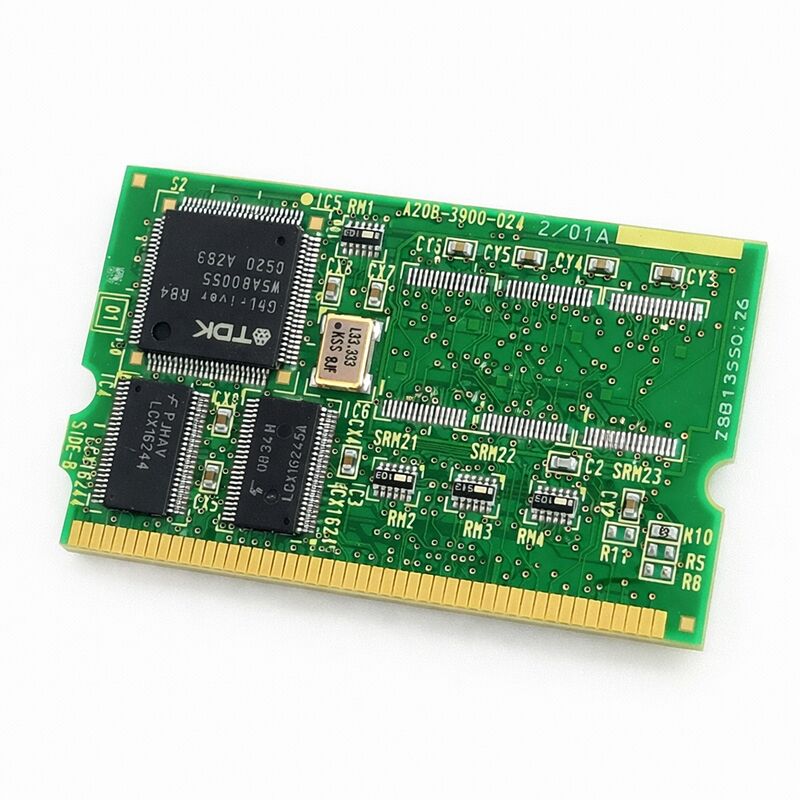

পার্ট নম্বরঃA20B-3900-0240
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃFROM / SRAM মেমোরি মডিউল (PCB)
নামকরণঃমডিউল B1
A20B-3900-0240 হল FANUC এর 128 MB FROM / 1 MB SRAM মডিউল, যা A20B-3900 সিরিজের B1 ভেরিয়েন্ট হিসাবে চিহ্নিত।
It sits at the high end of the FANUC memory module range in terms of FROM capacity — 128 megabytes of Flash ROM is a significant step up from the 16 MB and 32 MB modules used on smaller control platforms.
এই ক্ষমতা এই মডিউল সমর্থিত সিস্টেমের স্কেল প্রতিফলিত করেঃ বড় FANUC সিএনসি নিয়ামক এবং রোবট নিয়ামক যা ভারী বিকল্প লোড সঙ্গে জটিল সফ্টওয়্যার কনফিগারেশন চালানো।
FROM কন্ট্রোলারের সম্পূর্ণ সফটওয়্যার স্ট্যাককে অ-অস্থিরভাবে রাখে। প্রতিটি পাওয়ার চক্র, সিস্টেম FROM এর বিষয়বস্তু পড়ে এবং তাদের ওয়ার্কিং মেমরিতে লোড করে।এই মডিউলের FROM কখনোই বিদ্যুৎ বিচ্ছিন্নতার কারণে তার বিষয়বস্তু হারাবে না। এটি ফ্ল্যাশ রমের মৌলিক প্রকৃতি।.
তবে এটি সঠিক সফ্টওয়্যার সামগ্রী প্রয়োজন। একটি ফাঁকা বা ভুলভাবে লোড করা মডিউল নিয়ামক চালাবে না।
এই কারণেই বোর্ড প্রতিস্থাপনের পরে FROM ফাইলগুলি পুনরায় ইনস্টল করা বাধ্যতামূলক পদক্ষেপ, একটি ঐচ্ছিক নয়।
এই মডিউলের 1 এমবি এসআরএমই হ'ল ব্যাটারি-সমর্থিত উদ্বায়ী মেমরি। এটি নিয়ন্ত্রণকারী অপারেশন চলাকালীন উত্পন্ন তথ্য ধারণ করেঃ সক্রিয় পরামিতি, রানটাইম ভেরিয়েবল,এবং অন্যান্য অবস্থা তথ্য যা সংক্ষিপ্ত বিদ্যুৎ বিচ্ছিন্নতা বেঁচে থাকতে হবে কিন্তু পূর্ণ শক্তি বন্ধ সময় ব্যাকআপ ব্যাটারি দ্বারা বজায় রাখা হয়. 1 এমবি এর এসআরএমের ক্ষমতা মাঝারি প্যারামিটার সেট সহ সিস্টেমগুলির জন্য উপযুক্ত।
যেখানে বৃহত্তর প্যারামিটার স্টোরের প্রয়োজন হয়, সেখানে B2 ভেরিয়েন্ট (A20B-3900-0241, 2 MB SRAM সহ) সেই প্রয়োজন পূরণ করে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-3900-0240 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | FROM / SRAM মেমোরি মডিউল (PCB) |
| নামকরণ | মডিউল B1 |
| বোর্ড সিরিজ | A20B-3900 |
| ক্ষমতা থেকে | 128 এমবি (ফ্ল্যাশ রম, অ-অস্থায়ী) |
| এসআরএএম ক্যাপাসিটি | ১ এমবি (ব্যাটারি সাপোর্ট, ভলটেবল) |
| ইনস্টলেশন | প্লাগ-ইন মডিউল, কন্ট্রোলারের প্রধান বোর্ড |
| প্রয়োগ | FANUC CNC এবং রোবট নিয়ামক সিস্টেম |
| ইনস্টলেশনের পর | সম্পূর্ণ FROM ফাইল, পরামিতি, এবং প্রোগ্রাম পুনরায় লোড প্রয়োজন |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ০৬০°সি |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-কন্ডেনসিং) |
| উপলভ্য অবস্থা | নতুন / পুনর্নির্মাণ / মেরামত |
৩২ এমবি বা ৬৪ এমবি থেকে ১২৮ এমবি থেকে লাফ দেওয়া স্বতঃস্ফূর্ত নয়। ফ্যানুক সিএনসি সিস্টেমগুলি সময়ের সাথে সাথে সফ্টওয়্যার সামগ্রী জমা করে।
বেস সিস্টেম সফটওয়্যার FROM এর একটি অংশ নেয়।
কন্ট্রোলারে লোড করা প্রতিটি অপশন ∙ ম্যাক্রো এক্সিকিউটর, কথোপকথন প্রোগ্রামিং ফাংশন, অতিরিক্ত ভাষা প্যাকেজ, কাস্টম চক্র, প্রসারিত পিএমসি ক্ষমতা ∙ আরও FROM স্পেস গ্রাস করে।রোবট সিস্টেমগুলি রোবট সফটওয়্যার লোড করে, ভিজ্যুয়াল লাইব্রেরি, ফোর্স কন্ট্রোল প্যাকেজ এবং অন্যান্য অ্যাপ্লিকেশন-নির্দিষ্ট সফটওয়্যার।
একটি প্রাথমিক কনফিগারেশন চালানো একটি নিয়ামক 32 এমবি বা 64 এমবিতে আরামদায়কভাবে চালিত হয়।
অনেক অপশন সহ একটি কন্ট্রোলার, একটি বড় পিএমসি সিঁড়ি এবং বিস্তৃত ব্যবহারকারী সফটওয়্যার এই সীমাগুলির দিকে এবং তার বাইরেও ধাক্কা দেয়।
A20B-3900-0240 এর 128 MB FROM এই সীমাবদ্ধতা দূর করে। এটি সম্পূর্ণ লোড নিয়ন্ত্রণ কনফিগারেশনের জন্য মডিউল যেখানে ছোট FROM ক্ষমতা অপর্যাপ্ত হবে।
একটি নতুন A20B-3900-0240 ইনস্টল একটি ফাঁকা মডিউল ইনস্টল করে. কোন সফ্টওয়্যার, কোন পরামিতি, কোন প্রোগ্রাম. সবকিছু পুনরায় লোড করা আবশ্যক মেশিন বা রোবট কাজ করতে পারেন আগে.
এটা কোন তুচ্ছ পদক্ষেপ নয়।
FROM ফাইলগুলি উপযুক্ত FANUC বুট পদ্ধতি ব্যবহার করে লোড করা আবশ্যক। সিএনসি পরামিতিগুলি একটি পরামিতি ব্যাকআপ থেকে পুনরুদ্ধার করা আবশ্যক।
পিএমসি সিঁড়ি প্রোগ্রাম পুনরায় লোড করা আবশ্যক। ব্যবহারকারী প্রোগ্রাম, টুল ডেটা, এবং অন্য কোন সংরক্ষিত ডেটা পুনরুদ্ধার করা আবশ্যক।
তথ্যের প্রতিটি বিভাগ একটি ভিন্ন পুনরুদ্ধার পথ ব্যবহার করে। ক্রম গুরুত্বপূর্ণ। পরামিতি লোড করার আগে সফ্টওয়্যার ইনস্টলেশন সম্পন্ন করুন, এবং পরামিতি লোড করার আগে সফ্টওয়্যার অখণ্ডতা নিশ্চিত করুন।
এই পুনরুদ্ধারের জন্য ব্যাকআপটি বর্তমান এবং সম্পূর্ণ হতে হবে। একটি পুরানো ব্যাকআপ একটি পুরানো সিস্টেম অবস্থা পুনরুদ্ধার করে।
একটি আংশিক ব্যাকআপ ফাঁক ছেড়ে দেয় যা ম্যানুয়াল পুনরায় প্রবেশের প্রয়োজন। কোনও সিস্টেম পরিবর্তনের পরে একটি যাচাইকৃত, সম্পূর্ণ ব্যাকআপ বজায় রাখা একটি বোর্ড প্রতিস্থাপন সহজতর করার একমাত্র উপায়।
A20B-3900 সিরিজের নামকরণ B1 এবং B2 SRAM এর ক্ষমতা নির্দেশ করে। B1 মডিউলগুলিতে 1 MB SRAM থাকে। B2 মডিউলগুলিতে 2 MB SRAM থাকে।
FROM ক্যাপাসিটি ₹ 128 এমবি এই ক্ষেত্রে ₹ একই। পার্থক্যটি উপলব্ধ ভলটেবল প্যারামিটার স্টোরেজে প্রদর্শিত হয়।
বেশিরভাগ FANUC সিএনসি সিস্টেম 1 এমবি এসআরএমে আরামদায়কভাবে চালিত হয়। কিছু কনফিগারেশন, বিশেষ করে খুব বড় প্যারামিটার সেট, ব্যাপক টুল লাইফ ম্যানেজমেন্ট ডেটা,অথবা প্রচুর সংখ্যক সঞ্চিত প্রোগ্রাম উপকার পাবেন B2 ভেরিয়েন্ট দ্বারা প্রদত্ত অতিরিক্ত 1 MB.
কন্ট্রোলার ডকুমেন্টেশন বা মূল মডিউলের লেবেলটি নিশ্চিত করে যে কোন ভেরিয়েন্টটি কারখানায় ইনস্টল করা হয়েছিল। এটি নির্ধারণ করে যে কোন প্রতিস্থাপনটি সঠিক।
প্রশ্ন 1: A20B-3900-0240 ইনস্টল করার পরে কন্ট্রোলার বুট হবে না। সবচেয়ে সম্ভাব্য কারণ কি?
FROM এর বিষয়বস্তু একটি নতুন মডিউলে ফাঁকা। নিয়ামকের বুট করার জন্য FROM এ বৈধ সিস্টেম সফ্টওয়্যার প্রয়োজন।
FANUC বুট স্ক্রিন অ্যাক্সেস করুন (পাওয়ার-আপ চলাকালীন নির্দিষ্ট কীগুলি ধরে রাখুন ️ পদ্ধতিটি কন্ট্রোলারের মডেলের উপর নির্ভর করে) এবং মেমরি কার্ড বা ইউএসবির মাধ্যমে সিস্টেম সফ্টওয়্যারটি লোড করুন। একবার সফ্টওয়্যারটি লোড হয়ে গেলে,নিয়ামক স্বাভাবিকভাবে বুট করা উচিত.
প্রশ্ন ২ঃ A20B-3900-0240 কি A20B-3900-0241 (B2) এর সাথে বিনিময়যোগ্য?
তারা একই 128 MB FROM ক্ষমতা ভাগ করে। পার্থক্য হল SRAM: B1 এর 1 MB, B2 এর 2 MB।
একটি B2 প্রায়শই সমস্যা ছাড়াই একটি B1 এর প্রতিস্থাপন করতে পারে। আরও SRAM সমস্যা সৃষ্টি করে না। যদি সিস্টেমটি পুরো 2 এমবি SRAM ক্ষমতা ব্যবহার করতে কনফিগার করা হয় তবে একটি B2 এর প্রতিস্থাপনকারী B1 সমস্যা সৃষ্টি করতে পারে।
প্রতিস্থাপনের আগে নিয়ামক ডকুমেন্টেশন থেকে প্রয়োজনীয়তা যাচাই করুন।
প্রশ্ন 3: A20B-3900-0240 প্রতিস্থাপনের পরে কোন তথ্য পুনরায় লোড করতে হবে?
সমস্ত FROM ফাইল (সিস্টেম সফটওয়্যার, অপশন সফটওয়্যার, PMC সিঁড়ি), সমস্ত CNC পরামিতি, সমস্ত সংরক্ষিত প্রোগ্রাম এবং কোনও ব্যবহারকারীর ডেটা।
প্রত্যেকের আলাদা লোড পাথ আছে। প্রথমে সফটওয়্যার ইনস্টলেশন সম্পন্ন করুন, তারপর প্যারামিটার, তারপর প্রোগ্রাম।
সফটওয়্যার ধাপটি এড়িয়ে যাবেন না ∙ সঠিক সফটওয়্যার ছাড়া লোড করা প্যারামিটারগুলি অ্যালার্ম তৈরি করতে পারে বা সঠিকভাবে লোড করতে ব্যর্থ হতে পারে।
প্রশ্ন ৪ঃ এসআরএএম ব্যাকআপ ব্যাটারি শেষ হয়ে গেছে। বোর্ডটি কি এখনও ব্যবহারযোগ্য?
এফআরওএম অংশটি ব্যাটারির অবস্থা নির্বিশেষে অক্ষত ∙ এটি অস্থির নয়।
ব্যাটারিটি ব্যর্থ হওয়ার পরে কোনও পাওয়ার অফ ইভেন্টের সময় এসআরএএম অংশটি তার সামগ্রী হারাবে। ব্যাটারিটি প্রতিস্থাপন করুন এবং সমস্ত এসআরএএম-আবাসিক ডেটা পুনরায় লোড করুন।
বোর্ড নিজেই কার্যকরী; শুধুমাত্র SRAM তথ্য পুনরুদ্ধারের প্রয়োজন।
প্রশ্ন 5: ইনস্টলেশনের সময় A20B-3900-0240 কীভাবে পরিচালনা করা উচিত?
বোর্ড স্পর্শ করার আগে নিজেকে গ্রাউন্ড করুন।
শুধুমাত্র প্রান্ত দ্বারা হ্যান্ডেল করুন ∙ সার্কিট ট্রেস বা চিপ স্পর্শ করা এড়িয়ে চলুন। বিদ্যুৎ বন্ধ করে ইনস্টল এবং অপসারণ করুন।
ইনস্টলেশনের পর মডিউলটি সম্পূর্ণরূপে তার সংযোগকারীটিতে বসানো আছে তা নিশ্চিত করুন। একটি আংশিকভাবে বসানো মডিউল একটি পরিষ্কার ব্যর্থতার পরিবর্তে বিরামবিহীন ত্রুটি সৃষ্টি করতে পারে, যা নির্ণয় করা কঠিন করে তোলে।
