FANUC A20B-3900-0200 | পিএমসি মডিউল — সিরিজ 30i/31i/32i, A5 ইঞ্জিন, জাপান অরিজিন

পার্ট নম্বর: A20B-3900-0200

প্রস্তুতকারক:FANUC Corporation (Japan)

পণ্যের প্রকার:পিএমসি মডিউল (প্রোগ্রামেবল মেশিন কন্ট্রোলার পিসিবি)

সংক্ষিপ্ত বিবরণ

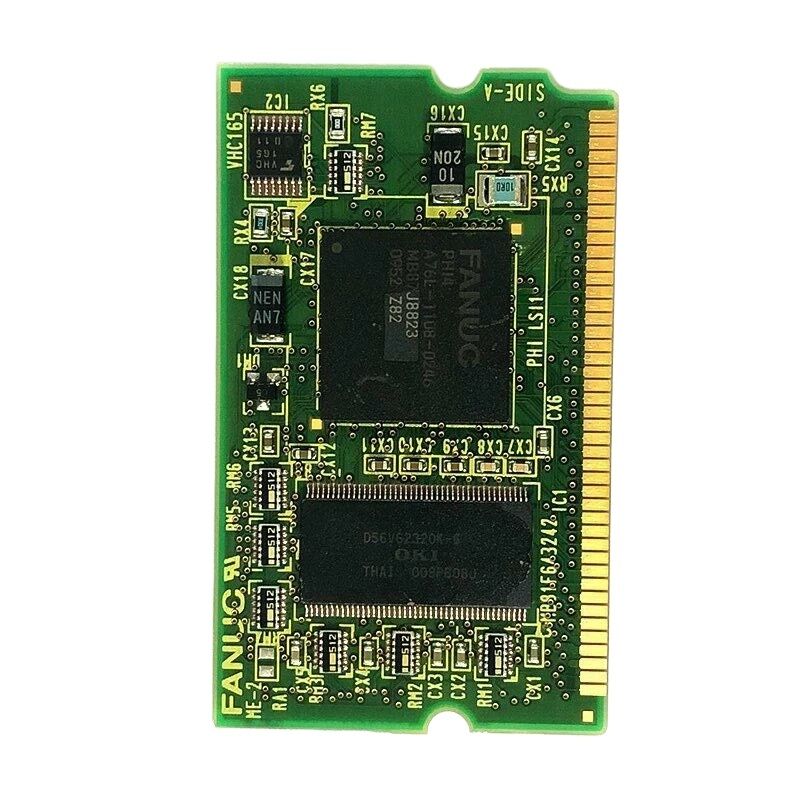

A20B-3900-0200 হল FANUC সিরিজ 30i, 31i, এবং 32i সিএনসি সিস্টেমের জন্য পিএমসি মডিউল। এটি 30i মেইন বোর্ডের একটি DIMM স্লটে প্লাগ করা হয় এবং FANUC-এর বিল্ট-ইন প্রোগ্রামেবল মেশিন কন্ট্রোলার — পিএমসি A5-এর জন্য প্রসেসিং ইঞ্জিন সরবরাহ করে।

মডিউলটি 5 V সাপ্লাই রেল-এ কাজ করে এবং স্বাভাবিক অপারেশনের সময় প্রায় 5 W শক্তি অপচয় করে।

FANUC সিএনসি-র উপর ভিত্তি করে নির্মিত প্রতিটি মেশিনে দুটি স্তরের নিয়ন্ত্রণ একই সাথে চলে।

সিএনসি স্তর অক্ষের গতি, ইন্টারপোলেশন এবং স্পিন্ডল নিয়ন্ত্রণ পরিচালনা করে। পিএমসি স্তর অন্য সবকিছু পরিচালনা করে: মেশিনের দরজা, ক্ল্যাম্প, টুল চেঞ্জার, কুল্যান্ট সিস্টেম, লুব্রিকেশন, হাইড্রোলিকস এবং সমস্ত I/O সংকেত যা একটি মেশিন টুলকে একটি সম্পূর্ণ মেশিন করে তোলে — কেবল একটি মোশন কন্ট্রোলার নয়।

A20B-3900-0200 সিরিজ 30i/31i/32i সিস্টেমে এই সমীকরণের পিএমসি দিকটি পরিচালনা করে।

পিএমসি মডিউল ছাড়া, মেশিনের ফিল্ড I/O অনিয়ন্ত্রিত থাকে।

সিএনসি চালু হতে পারে, কিন্তু কোনও মেশিন ফাংশন সঠিকভাবে সিকোয়েন্স হয় না। A20B-3900-0200 একটি ঐচ্ছিক আনুষঙ্গিক নয়। এটি কন্ট্রোলারের মূল আর্কিটেকচারের অংশ।

মূল স্পেসিফিকেশন

পিএমসি কী করে

FANUC-এর প্রোগ্রামেবল মেশিন কন্ট্রোলার হল সিএনসি-র অভ্যন্তরীণ পিএলসি। এটি মেশিন বিল্ডারের ল্যাডার প্রোগ্রাম চালায় — মেশিন টুল বিল্ডার তাদের মেশিন কাজ করানোর জন্য যে সিকোয়েন্স লজিক লিখেছে। এই ল্যাডার প্রোগ্রাম সিএনসি-র মোশন কন্ট্রোল সফটওয়্যার সরাসরি পরিচালনা করে না এমন সবকিছু নিয়ন্ত্রণ করে।

কাটগুলির মধ্যে একটি মেশিনিং সেন্টার কী করে তা বিবেচনা করুন।

একটি টুল পরিবর্তন একটি নির্দিষ্ট সিকোয়েন্স জড়িত: স্পিন্ডল বন্ধ হয়, Z-অক্ষ নিরাপদ অবস্থানে চলে যায়, টুল চেঞ্জার আর্ম সক্রিয় হয়, ক্ল্যাম্প রিলিজ হয়, নতুন টুল লোড হয়, ক্ল্যাম্প নিযুক্ত হয়, আর্ম প্রত্যাহার করে, সিএনসি পুনরায় শুরু হয়। এই প্রতিটি ধাপ একটি পিএমসি ল্যাডার আউটপুট বা ইনপুট।

পিএমসি ক্ল্যাম্প-নিশ্চিত সেন্সর পড়ে, আর্মের অবস্থান যাচাই করে, কুল্যান্ট সক্ষম করে, ডোর ইন্টারলক পর্যবেক্ষণ করে। সবকিছুই পিএমসি মডিউলে কার্যকর করা ল্যাডার লজিক।

সিরিজ 30i/31i/32i সিস্টেমে, এই ল্যাডারটি খুব বড় হতে পারে।

এই কন্ট্রোলারগুলি অনেক অক্ষ এবং অনেক মেশিন ফাংশন সহ জটিল মেশিন সমর্থন করে।

A20B-3900-0200-এর পিএমসি A5 ইঞ্জিন এই জটিলতাকে মেশিনের প্রয়োজনীয় সাইকেল গতিতে পরিচালনা করার জন্য প্রসেসিং ক্ষমতা সরবরাহ করে।

সিরিজ 30i/31i/32i-তে পিএমসি A5

পিএমসি ইঞ্জিন ডেজিগনেশন — A5 — নির্দিষ্ট পিএমসি প্রসেসর প্রজন্ম এবং সক্ষমতার স্তর চিহ্নিত করে। বিভিন্ন FANUC সিএনসি প্রজন্ম বিভিন্ন পিএমসি ইঞ্জিন ব্যবহার করে।

A5 সিরিজ 3xi (30i/31i/32i) প্রজন্মের জন্য নির্দিষ্ট এবং পূর্ববর্তী বা পরবর্তী কন্ট্রোলার প্রজন্মের পিএমসি মডিউলগুলির সাথে বিনিময়যোগ্য নয়।

A5 ইঞ্জিন কন্ট্রোলারের সর্বোচ্চ ল্যাডার ধাপ সংখ্যা, I/O পয়েন্ট ক্ষমতা এবং এক্সিকিউশন সাইকেল সময় নির্ধারণ করে। জটিল ল্যাডার প্রোগ্রাম সহ সিরিজ 30i/31i/32i মেশিন — বড় টুল ম্যাগাজিন, একাধিক ওয়ার্ক হোল্ডিং পজিশন, সমন্বিত অটোমেশন সিস্টেম — সাইকেল সময়ের প্রভাব ছাড়াই তাদের সম্পূর্ণ মেশিন সিকোয়েন্স কার্যকর করার জন্য A5-এর প্রসেসিং হেডরুমের প্রয়োজন।

A20B-3900-0200 হল সেই হার্ডওয়্যার যা A5 ইঞ্জিন ধারণ করে। যখন এই মডিউলটি ব্যর্থ হয়, তখন পিএমসি কার্যকর হওয়া বন্ধ করে দেয়।

ল্যাডার বন্ধ হয়ে যায়। পিএমসি দ্বারা নিয়ন্ত্রিত মেশিন ফাংশনগুলিও এর সাথে বন্ধ হয়ে যায়।

প্রতিস্থাপনের পরে পিএমসি পুনরুদ্ধার

একটি প্রতিস্থাপন A20B-3900-0200 ইনস্টল করলে একটি খালি পিএমসি প্রসেসর ইনস্টল হয়। মেশিনটি কাজ করার আগে মেশিন বিল্ডারের ল্যাডার প্রোগ্রাম পুনরায় লোড করতে হবে।

ল্যাডার প্রোগ্রাম সিএনসি-র DATA I/O স্ক্রিনের মাধ্যমে বা কন্ট্রোলারের সাথে সংযুক্ত FANUC Ladder III / FANUC LADDER-III সফ্টওয়্যার সেশনের মাধ্যমে ব্যাকআপ এবং পুনরুদ্ধার করা হয়।

ল্যাডার ব্যাকআপ সিএনসি প্যারামিটার ব্যাকআপ থেকে একটি পৃথক ফাইল।

পিএমসি মডিউল প্রতিস্থাপনের পরে একটি সম্পূর্ণ সিস্টেম পুনরুদ্ধারের জন্য উভয়ই প্রয়োজন। প্রতিস্থাপন পদ্ধতি শুরু করার আগে উভয় ব্যাকআপ বর্তমান আছে কিনা তা নিশ্চিত করুন।

শেষ মেশিন পরিবর্তনের পূর্ববর্তী একটি ল্যাডার ব্যাকআপ একটি পুরানো মেশিন কনফিগারেশন পুনরুদ্ধার করে — ব্যাকআপে থাকা ল্যাডার সংস্করণ বর্তমান উৎপাদন অবস্থার সাথে মেলে কিনা তা নিশ্চিত করার জন্য মেশিন বিল্ডারের পরিষেবা রেকর্ডগুলির সাথে নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: মেশিন চালু হয় কিন্তু কোনও M-কোড কাজ করে না। অক্ষের গতি স্বাভাবিকভাবে কাজ করে। পিএমসি মডিউল কি সম্ভাব্য ত্রুটি?

এটি একটি ক্লাসিক পিএমসি ব্যর্থতার লক্ষণ। সিএনসি অক্ষ নিয়ন্ত্রণ পিএমসি মডিউল থেকে স্বাধীন — পিএমসি কার্যকর না হলেও অক্ষগুলি চলতে পারে। M-কোড, টুল পরিবর্তন, কুল্যান্ট এবং সমস্ত মেশিন I/O ফাংশন পিএমসি ল্যাডারের মাধ্যমে চলে।

যদি অক্ষের গতি স্বাভাবিক থাকে কিন্তু মেশিন ফাংশন অনুপস্থিত থাকে, তবে পিএমসি মডিউলটি প্রাথমিক সন্দেহ। এক্সিকিউশন স্টেট এবং অ্যালার্ম কোডের জন্য সিএনসি-তে পিএমসি স্ট্যাটাস স্ক্রিনটি পরীক্ষা করুন।

প্রশ্ন 2: প্রতিস্থাপন A20B-3900-0200 ইনস্টল করার পরে, মেশিন চালানোর আগে কী পুনরায় লোড করতে হবে?

মেশিন বিল্ডারের ল্যাডার প্রোগ্রামটি প্রথমে পুনরায় লোড করতে হবে। এটি ছাড়া, পিএমসি কোনও ল্যাডার ছাড়াই চলে এবং মেশিন I/O অনিয়ন্ত্রিত থাকে। ল্যাডার লোড এবং কার্যকর হওয়ার পরে, সমস্ত পিএমসি প্যারামিটার এবং I/O অ্যাসাইনমেন্টগুলি মেশিনের বর্তমান কনফিগারেশনের সাথে মেলে কিনা তা যাচাই করুন।

তারপরে উৎপাদনের জন্য ফিরে যাওয়ার আগে মেশিন ফাংশনগুলির একটি সতর্কতামূলক ধাপে ধাপে পরীক্ষা করুন।

প্রশ্ন 3: অন্য FANUC কন্ট্রোলার প্রজন্ম থেকে পিএমসি মডিউল ব্যবহার করা কি সম্ভব?

না। A20B-3900-0200-এর পিএমসি A5 ইঞ্জিন সিরিজ 30i/31i/32i আর্কিটেকচারের জন্য নির্দিষ্ট। সিরিজ 16i/18i বা অন্যান্য প্রজন্মের পিএমসি মডিউলগুলি ভিন্ন প্রসেসর আর্কিটেকচার এবং ভিন্ন ল্যাডার ইন্সট্রাকশন সেট ব্যবহার করে।

একটি বেমানান পিএমসি মডিউল ইনস্টল করলে কাজ করবে না — কন্ট্রোলার এটি চিনতে পারবে না। কন্ট্রোলার প্রজন্মের জন্য সর্বদা সঠিক পার্ট নম্বর দিয়ে প্রতিস্থাপন করুন।

প্রশ্ন 4: ল্যাডার প্রোগ্রাম চলছে কিন্তু কিছু I/O পয়েন্ট সাড়া দিচ্ছে না। এটি কি পিএমসি মডিউল ত্রুটি হতে পারে?

ল্যাডার চলার সময় আংশিক I/O ব্যর্থতা পিএমসি মডিউল ত্রুটির চেয়ে ওয়্যারিং, I/O বোর্ড বা প্যারামিটার ত্রুটির কারণে বেশি হয়।

পিএমসি মডিউল হয় ল্যাডার চালায় অথবা চালায় না — এটি খুব কমই এমনভাবে ব্যর্থ হয় যা নির্দিষ্ট I/O পয়েন্টগুলিকে নির্বাচনীভাবে অক্ষম করে।

সিএনসি-তে I/O ডায়াগনস্টিক স্ক্রিনটি পরীক্ষা করুন যাতে পিএমসি-র ইনপুট পয়েন্টগুলিতে প্রত্যাশিত সংকেত পরিবর্তন ঘটছে কিনা তা নিশ্চিত করা যায়।

এটি ফিল্ড ওয়্যারিং, I/O বোর্ড বা পিএমসি প্যারামিটার কনফিগারেশনে ত্রুটি নির্দেশ করে।

প্রশ্ন 5: একটি অতিরিক্ত A20B-3900-0200 ব্যবহারের আগে কতক্ষণ সংরক্ষণ করা যেতে পারে?

সঠিকভাবে সংরক্ষণ করা হলে — শুষ্ক পরিবেশ, স্থিতিশীল তাপমাত্রা, অ্যান্টি-স্ট্যাটিক প্যাকেজিং — FANUC পিএমসি মডিউলগুলি দীর্ঘ সময়ের জন্য তাদের অবস্থা বজায় রাখে।

মডিউলটিতে কোনও ব্যাটারি নেই এবং কোনও সময়-সংবেদনশীল উপাদান নেই যা নিষ্ক্রিয় স্টোরেজের সময় ক্ষয়প্রাপ্ত হয়।

এটি আর্দ্রতা, তাপমাত্রা চক্র এবং ইলেক্ট্রোস্ট্যাটিক এক্সপোজার থেকে দূরে রাখুন।

যদি মডিউলটি কয়েক বছর ধরে সংরক্ষণ করা হয় তবে ইনস্টলেশনের আগে DIMM কানেক্টর কন্টাক্টগুলি অক্সিডেশনের জন্য পরিদর্শন করুন।
