| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-3900-0180 |

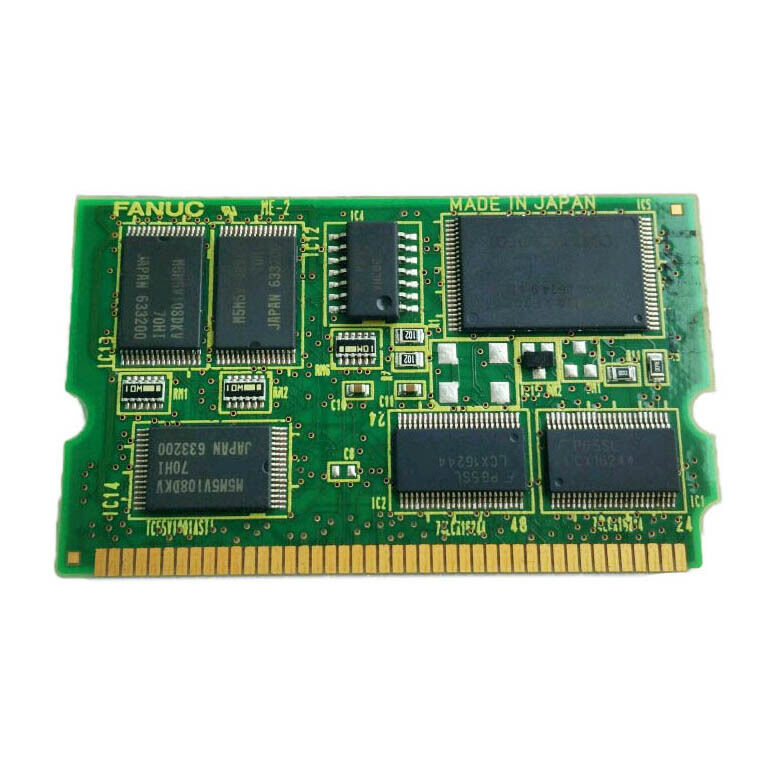

পার্ট নম্বরঃA20B-3900-0180
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃFROM/SRAM মেমোরি মডিউল (PCB)
A20B-3900-0180 হল FANUC সিরিজ 30i, 31i, এবং 32i CNC সিস্টেমের জন্য FROM/SRAM মেমরি মডিউল।
এটি একটি কম্প্যাক্ট প্লাগ-ইন বোর্ডে 16 এমবি ফ্ল্যাশ রম এবং 256 কেবি এসআরএএম বহন করে যা কন্ট্রোলারের ভিতরে প্রধান সিপিইউ বোর্ডে অনুভূমিকভাবে ইনস্টল করে। পাওয়ার-আপের সময়,সিস্টেম কাজ মেমরিতে FROM বিষয়বস্তু লোড.
এরপর থেকে, CNC RAM থেকে কাজ করে, এবং FROM একটি ধ্রুবক উৎস হিসেবে কাজ করে, যা প্রতিটি পাওয়ার চক্রকে অতিক্রম করে।
30i/31i/32i সিরিজটি FANUC-এর উচ্চ-শেষ CNC প্ল্যাটফর্মের প্রতিনিধিত্ব করে।
এই কন্ট্রোলারগুলি বড় মেশিনিং সেন্টার, যৌগিক মেশিন টুলস এবং মাল্টি-অক্সি সিস্টেমগুলি রিয়েল-টাইম প্রয়োজনীয়তার সাথে চালায়।
এই সিস্টেমগুলির FROM মডিউলটি সফটওয়্যার স্ট্যাক ধারণ করে যা এই ক্ষমতাগুলিকে সম্ভব করে তোলে - সিএনসি কার্নেল, সার্ভো কন্ট্রোল সফটওয়্যার, পিএমসি সিঁড়ি রানটাইম এবং পরিচালনা প্রোগ্রাম।
সবকিছু এই বোর্ডে বাস করে। বোর্ড ব্যর্থ হলে, মেশিন বন্ধ হয়ে যায়।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-3900-0180 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | FROM/SRAM মেমোরি মডিউল (PCB) |
| বোর্ড সিরিজ | A20B-3900 |
| সামঞ্জস্যপূর্ণ নিয়ামক | FANUC সিরিজ 30i / 31i / 32i |
| ক্ষমতা থেকে | 16 এমবি (ফ্ল্যাশ রম, অ-অস্থায়ী) |
| এসআরএএম ক্যাপাসিটি | 256 কেবি (ব্যাটারি-সমর্থিত, অস্থায়ী) |
| ইনস্টলেশন | অনুভূমিক প্লাগ-ইন, প্রধান সিপিইউ বোর্ড |
| পাওয়ার-আপ আচরণ | বুটে DRAM এ FROM বিষয়বস্তু লোড করুন |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ০৬০°সি |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-কন্ডেনসিং) |
| উপলভ্য অবস্থা | নতুন / পুনর্নির্মাণ / মেরামত |
ফ্ল্যাশ রম একটি জিনিস ভাল করেঃ এটি ব্যাটারি ছাড়াই শক্তি চক্রের মাধ্যমে ডেটা রাখে। প্রতিটি শক্তি বন্ধ, প্রতিটি জরুরী স্টপ, প্রতিটি ভোল্টেজ ক্ষণস্থায়ী ¢ FROM সামগ্রী অক্ষত বেঁচে থাকে।এই বোর্ডে 16 মেগাবাইট CNC সিস্টেম সফটওয়্যার ধারণ করে, সার্ভো এম্প্লিফায়ার কন্ট্রোল সফটওয়্যার, পিএমসি সিঁড়ি লজিক, এবং অন্যান্য প্রোগ্রাম যা মেশিনের কাজ করার প্রয়োজন। স্বাভাবিক অপারেশনের সময় এর কিছুই পরিবর্তন হয় না।
256 কেবি এসআরএএম আলাদা। এটি অস্থির। এটি পাওয়ার বন্ধ হয়ে গেলে এর বিষয়বস্তু ধরে রাখতে একটি ছোট ব্যাকআপ ব্যাটারির উপর নির্ভর করে। এই মডিউলের এসআরএমে রানটাইম ডেটা রয়েছে operator অপারেটর সেটিংস, সক্রিয় অফসেট,যদি ব্যাটারি শেষ হয়ে যায় এবং পাওয়ার বন্ধ হয়ে যায়, SRAM ডেটা চলে যায়।
এটি ব্যাটারির অবস্থাকে একটি রক্ষণাবেক্ষণ আইটেম করে তোলে, একটি সেটআপ আইটেম নয়। এটি একটি সময়সূচীতে চেক করুন, একটি ব্যর্থতার জন্য নয়।
দুটি মেমরি টাইপ একসাথে কাজ করে। FROM স্ট্যাটিক ভিত্তি প্রদান করে। SRAM গতিশীল কর্মক্ষেত্র প্রদান করে। নিয়ামক সঠিকভাবে কাজ করার জন্য উভয় প্রয়োজন।
FROM এর বিষয়বস্তু হল সফটওয়্যার। সফটওয়্যারটির একটি সংস্করণ আছে।
প্রতিস্থাপন A20B-3900-0180 উপর সংস্করণ মেশিন নির্মিত এবং কমিশন যা অনুরূপ হতে হবে। FANUC সিরিজ 30i / 31i / 32i সিস্টেম প্রায়ই মেশিন নির্মাতারা দ্বারা কাস্টমাইজ করা হয় ,অক্ষের কনফিগারেশন, এবং পিএমসি সিঁড়ি প্রোগ্রামগুলি প্রায়শই একটি একক মেশিন মডেল বা এমনকি একটি একক সিরিয়াল নম্বর নির্দিষ্ট।
ভুল সফটওয়্যার সংস্করণ সহ একটি প্রতিস্থাপন মডিউল চালু হতে পারে কিন্তু মেশিনটি সঠিকভাবে চালিত হবে না।
প্যারামিটার পরিসীমা সংস্করণের মধ্যে পরিবর্তন।
পিএমসি ইন্টারফেসের সংজ্ঞা পরিবর্তন করা হয়। সার্ভো টিউনিং ডেটা আপডেট করার প্রয়োজন হতে পারে। সঠিক সফ্টওয়্যার সংস্করণ ইনস্টল করা বা সঠিক সংস্করণে মডিউলটি পুনরায় ফ্ল্যাশ করা প্রতিস্থাপন পদ্ধতির অংশ,পরবর্তীতে ভাবিনি.
এই নিয়ামকগুলি FANUC এর CNC লাইনের শীর্ষে অবস্থিত। 30i সর্বাধিক জটিল মেশিনগুলি পরিচালনা করেঃ 5-অক্ষের মেশিনিং কেন্দ্র, ড্রাইভ টুলিং সহ বড় টার্নিং কেন্দ্র এবং মাল্টি-পাথ সিস্টেম।31i এবং 32i হ'ল কম অক্ষের জন্য স্কেল করা সংস্করণ তবে অনুরূপ ক্ষমতা গভীরতা.
তিনটিই একই মৌলিক হার্ডওয়্যার আর্কিটেকচার ব্যবহার করে, এবং তিনটিই তাদের সফটওয়্যার স্ট্যাকের ভিত্তি হিসাবে FROM মডিউলের উপর নির্ভর করে।
সিরিজ 30i/31i/32i এ চলমান মেশিনগুলি সাধারণত বছরের পর বছর ধরে উত্পাদন করা হয়।
মূল FROM মডিউলটি অপারেটিং ঘন্টা জমা করে। ফ্ল্যাশ মেমরিতে একটি সীমিত লেখার চক্রের স্থায়িত্ব রয়েছে ¢ অনুশীলনে, সিএনসি নিয়ামকগুলির FROM মডিউলগুলি খুব কমই লেখার ক্লান্তি থেকে ব্যর্থ হয়,কিন্তু তারা ক্ষমতা ক্ষতিকারক থেকে ব্যর্থ, ইলেক্ট্রোস্ট্যাটিক ঘটনা, এবং হার্ডওয়্যার ত্রুটি।
যখন তারা তা করে, প্রতিস্থাপনের পথ পরিষ্কারঃ সঠিক অংশ নম্বর, সঠিক সফটওয়্যার দিয়ে।
প্রশ্ন ১ঃ সিরিজ ৩০আই সিএনসি চালু হয় কিন্তু তাৎক্ষণিকভাবে সিস্টেম সফটওয়্যার ত্রুটি দেখায়। এই বোর্ড কি এর কারণ হতে পারে?
হ্যাঁ, যদি FROM এর বিষয়বস্তু দূষিত বা অপঠনযোগ্য হয়, তাহলে CNC তার অপারেটিং সফটওয়্যার লোড করতে পারবে না এবং স্টার্টআপে ভুল হবে।
বুট করার সময় একটি সিস্টেম সফ্টওয়্যার ত্রুটি, বিশেষত একটি পাওয়ার ইভেন্ট বা হার্ডওয়্যার ত্রুটির পরে প্রদর্শিত হয়, এটি FROM মডিউলটি প্রভাবিত হওয়ার একটি শক্তিশালী ইঙ্গিত।
অ্যালার্ম কোড এটি আরও সংকীর্ণ করতে সহায়তা করবে ∙ নির্দিষ্ট ত্রুটি কোডের বর্ণনার জন্য 30i রক্ষণাবেক্ষণ ম্যানুয়ালটি দেখুন।
প্রশ্ন ২ঃ A20B-3900-0180 প্রতিস্থাপনের পরে কি পরামিতিগুলি পুনরায় লোড করা দরকার?
হ্যাঁ. প্রতিস্থাপন বোর্ড পূর্ববর্তী মেশিনের পরামিতি ছাড়া ইনস্টল করা হয়. সমস্ত পরামিতি ¢ CNC পরামিতি, servo পরামিতি, PMC পরামিতি, পিচ ত্রুটি ক্ষতিপূরণ তথ্য,ইনস্টলেশনের পর ব্যাকআপ থেকে ¢ টুল ডেটা পুনরুদ্ধার করা আবশ্যক.
নতুন মডিউলের সফটওয়্যার সংস্করণটিও পরামিতিগুলি লোড করার আগে সামঞ্জস্যপূর্ণ হতে হবে। পরামিতিগুলি পুনরুদ্ধার না হওয়া পর্যন্ত মেশিনটি চালানোর চেষ্টা করবেন না।
প্রশ্ন ৩ঃ এসআরএএম ব্যাক-আপ ব্যাটারি এলার্ম প্রদর্শিত হয়েছে কিন্তু মেশিন চলতে থাকে। এটা কি জরুরি?
হ্যাঁ. একবার কম ব্যাটারি অ্যালার্ম সক্রিয় হলে, ডেটা হারানোর আগে সময় সীমিত হয়। এসআরএএম ডেটা যতক্ষণ ব্যাটারি পর্যাপ্ত ভোল্টেজ সরবরাহ করে ততক্ষণ ধরে রাখা হয়।
যখন এটি প্রান্তিকের নিচে পড়ে, পরবর্তী পাওয়ার-ডাউন এ সমস্ত এসআরএএম সামগ্রী হারিয়ে যায়।
অবিলম্বে এসআরএএম ডেটা ব্যাক আপ করুন এবং পরবর্তী নির্ধারিত বন্ধ হওয়ার আগে ব্যাটারি প্রতিস্থাপন করুন।
প্রশ্ন ৪ঃ A20B-3900-0180 কি অন্যান্য A20B-3900 মেমরি মডিউলগুলির সাথে বিনিময়যোগ্য?
A20B-3900 সিরিজ FROM/SRAM ক্ষমতা সমন্বয় এবং সফটওয়্যার সংস্করণ বিস্তৃত জুড়ে।
-০১৮০ হল সিরিজ ৩০আই/৩১আই/৩২আই এর জন্য ১৬ এমবি FROM/২৫৬ কেবি SRAM ভেরিয়েন্ট।
বিভিন্ন FROM বা SRAM আকারের মডিউল বা বিভিন্ন সফটওয়্যার সংস্করণ সরাসরি প্রতিস্থাপন নয়।
ইনস্টলেশনের আগে সর্বদা পার্ট নম্বর এবং সফটওয়্যার সংস্করণ নিশ্চিত করুন।
প্রশ্ন 5: A20B-3900-0180 কি অন্য সফটওয়্যার সংস্করণের সাথে পুনরায় ফ্ল্যাশ করা যায়?
FANUC FROM মডিউলগুলি পুনরায় আপডেট করার জন্য FANUC সফটওয়্যার সরঞ্জাম এবং লক্ষ্য সিএনসি মডেল এবং বিকল্প কনফিগারেশনের জন্য উপযুক্ত সফটওয়্যার প্যাকেজ প্রয়োজন।
এটি জেনেরিক সরঞ্জাম দিয়ে সম্পন্ন একটি ক্ষেত্র পদ্ধতি নয়।
যদি বিদ্যমান সফটওয়্যার সংস্করণটি অজানা বা অসঙ্গতিপূর্ণ হয়, তাহলে সঠিক সফটওয়্যার প্যাকেজ পেতে মেশিনের সিএনসি প্রকার, মডেল এবং বিকল্প তালিকা সহ FANUC- প্রত্যয়িত সার্ভিস পার্টনারের সাথে যোগাযোগ করুন।
