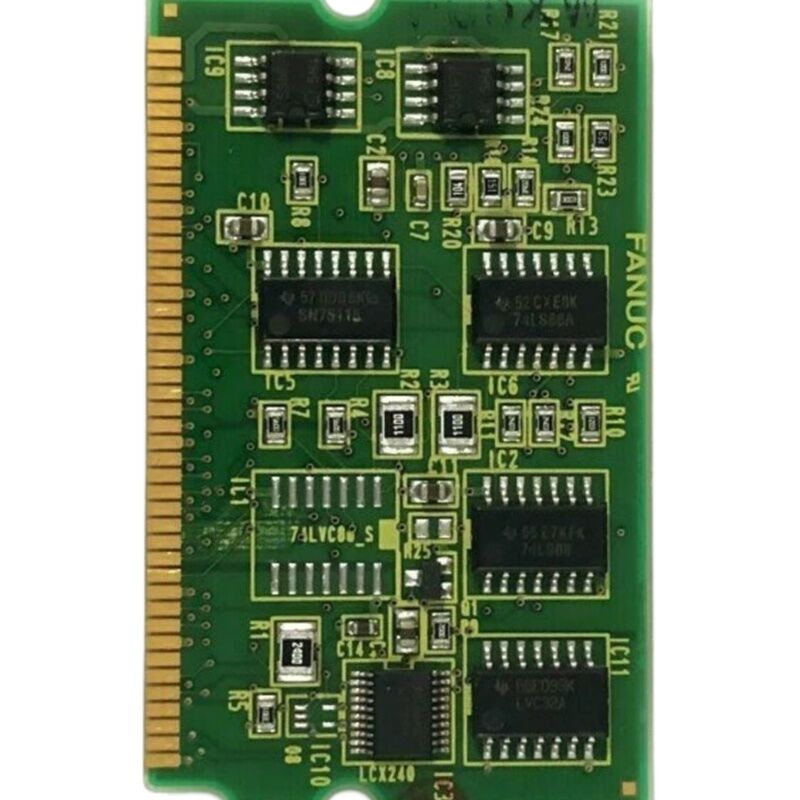

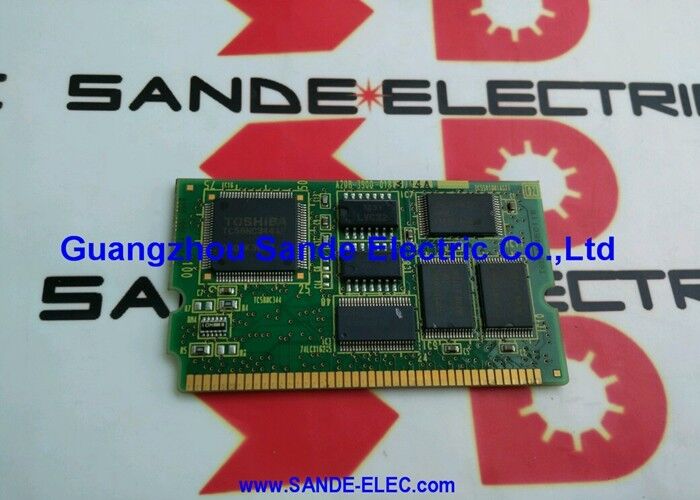

A20B-3900-0170 Fanuc PCB বোর্ড A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170∙ FROM/SRAM অ্যানালগ স্পিন্ডল মডিউল

পার্ট নম্বরঃA20B-3900-0170

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃFROM/SRAM অ্যানালগ স্পিন্ডল মডিউল (PCB)

রেফারেন্স ম্যানুয়ালঃB-64115EN

সংক্ষিপ্ত বিবরণ

A20B-3900-0170 হল FANUC কর্পোরেশনের একটি দ্বৈত-কার্যকারিতা PCB। এটি একটি একক প্লাগ-ইন মডিউলে FROM / SRAM মেমরি এবং একটি অ্যানালগ স্পিন্ডল ইন্টারফেসকে একত্রিত করে।

FANUC এটিকে একটি এনালগ সিগন্যাল পথের মাধ্যমে স্পিন্ডল চালানোর জন্য কনফিগার করা সিএনসি নিয়ন্ত্রণ সিস্টেমের জন্য ডিজাইন করেছে। একটি স্বতন্ত্র এবং নির্দিষ্ট হার্ডওয়্যার কনফিগারেশন যা এই বোর্ড সমর্থন করার জন্য বিদ্যমান।

অ্যানালগ স্পিন্ডল ইন্টারফেস বোর্ডের সংজ্ঞায়িত বৈশিষ্ট্য।

FANUC সিএনসি সিস্টেম দুটি স্পিন্ডল নিয়ন্ত্রণ পদ্ধতি সমর্থন করেঃ সিরিয়াল এবং এনালগ। সিরিয়াল স্পিন্ডল ড্রাইভ স্পিন্ডল এম্প্লিফায়ারের সাথে একটি ডিজিটাল যোগাযোগ লিঙ্ক ব্যবহার করে।অ্যানালগ স্পিন্ডল ড্রাইভ একটি ভোল্টেজ সংকেত ব্যবহার করে typically সাধারণত 0 থেকে ±10 ভি to কমান্ড স্পিন্ডল গতি.

পুরানো বা অ্যানালগ-টাইপ স্পিন্ডল এম্প্লিফায়ারগুলির চারপাশে নির্মিত মেশিনগুলির জন্য অ্যানালগ ইন্টারফেস বোর্ডের প্রয়োজন। A20B-3900-0170 সেই ইন্টারফেসটি সরবরাহ করে। এটি সরিয়ে ফেলুন, এবং সিএনসির স্পিন্ডলকে কমান্ড করার কোনও পথ নেই.

এই বোর্ডে FROM এবং SRAM একই ভূমিকা পালন করে যা তারা কোনও FANUC মেমরি মডিউলে পরিবেশন করে। FROM সিস্টেম সফ্টওয়্যারটি অ-অস্থিরভাবে রাখে।

এসআরএএম ব্যাটারি ব্যাকআপের অধীনে রানটাইম ডেটা সংরক্ষণ করে। উভয় মেমরি প্রকার একই শারীরিক বোর্ডে একীভূত হয় যেমন স্পিন্ডল ইন্টারফেস সার্কিটরি A20B-3900-0170 একটি খাঁটি মেমরি মডিউল নয়।এর স্পিন্ডল ফাংশন এটি কি এবং কিভাবে এটি হ্যান্ডেল করা উচিত পরিবর্তন.

মূল বৈশিষ্ট্যাবলী

অ্যানালগ স্পিন্ডল ইন্টারফেস ∙ এটি কি করে

একটি FANUC CNC সিস্টেমে, স্পিন্ডল নিয়ন্ত্রণ পথ নির্ভর করে কোন ধরনের স্পিন্ডল এম্প্লিফায়ার ইনস্টল করা আছে।

একটি সিরিয়াল স্পিন্ডল এম্প্লিফায়ার সিএনসির সাথে ডিজিটালভাবে যোগাযোগ করে। একটি অ্যানালগ স্পিন্ডল এম্প্লিফায়ার একটি অ্যানালগ ভোল্টেজ ইনপুট থেকে তার গতির কমান্ড নেয়। অ্যানালগ স্পিন্ডল এম্প্লিফায়ার ব্যবহারকারী মেশিনগুলির জন্য,CNC এই ভোল্টেজ সংকেত উত্পাদন যে হার্ডওয়্যার প্রয়োজন.

এই হার্ডওয়্যারটি হল অ্যানালগ স্পিন্ডল মডিউল ∙ A20B-3900-0170.

যখন সিএনসি একটি স্পিন্ডল স্পিডকে কমান্ড করে, তখন অ্যানালগ স্পিন্ডল মডিউল সেই কমান্ডটিকে আনুপাতিক ভোল্টেজে রূপান্তর করে।

স্পিন্ডল এম্প্লিফায়ার এই ভোল্টেজটি পড়ে এবং সেই অনুযায়ী স্পিন্ডল মোটর চালায়।

স্পিন্ডল পজিশন এনকোডার থেকে ফিডব্যাক একটি পৃথক পথের মাধ্যমে সিএনসিতে ফিরে আসে, যা সিএনসিকে স্পিন্ডলের গতি এবং অবস্থান পর্যবেক্ষণ এবং নিয়ন্ত্রণ করতে দেয়।

এই ইন্টারফেসটি হার্ডওয়্যারে স্থির করা হয়। কিছু সিএনসি ফাংশনগুলির বিপরীতে যা পরামিতিগুলির মাধ্যমে পুনরায় ম্যাপ করা যায়, স্পিন্ডল ইন্টারফেস প্রকারটি কোন বোর্ডটি ইনস্টল করা হয়েছে তা দ্বারা নির্ধারিত হয়।

একটি মেশিন যা অ্যানালগ স্পিন্ডল ড্রাইভের জন্য কনফিগার করা হয়েছে, এই স্লটে একটি খাঁটি মেমরি মডিউল দিয়ে সঠিকভাবে চলবে না।

স্পিন্ডল নিয়ন্ত্রণ পথ সম্পূর্ণরূপে A20B-3900-0170 উপস্থিত উপর নির্ভর করে।

প্রতিস্থাপনের সময় ডেটা হারানো
