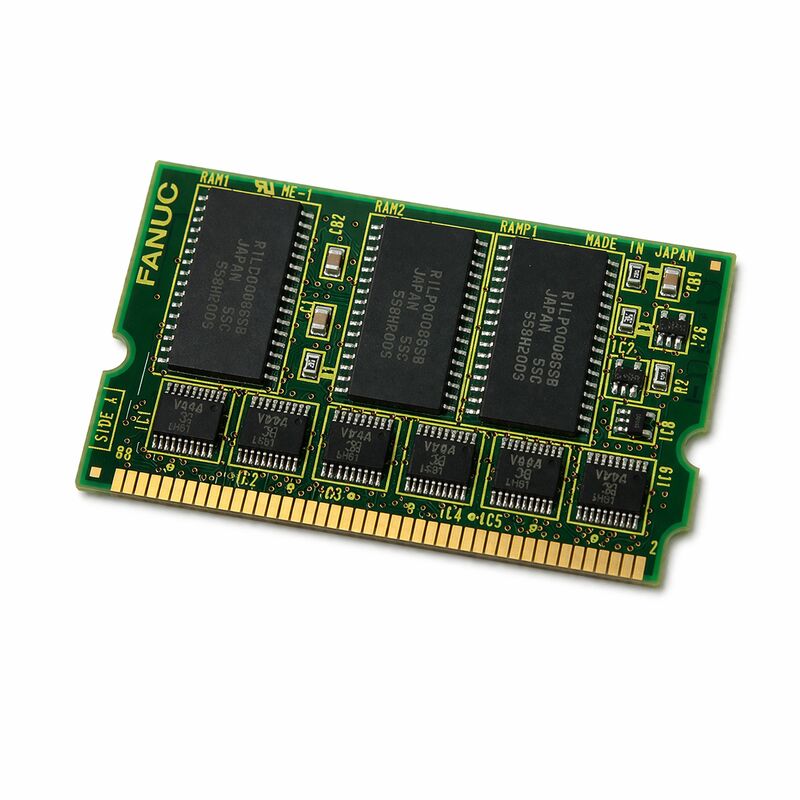

A20B-3900-0141 Fanuc PCB বোর্ড A20B39000141 A2OB-39OO-OI4I

FANUC A20B-3900-0141

FANUC CNC মেমরি সাপোর্টের জন্য 8MB FROM / 1MB SRAM মডিউল

প্রধান বিবরণ

The FANUC A20B-3900-0141 একটি কম্বাইন্ড FROM এবং SRAM মেমরি মডিউল হিসাবে সবচেয়ে ভালোভাবে পরিচিত যা FANUC কন্ট্রোলগুলির অভ্যন্তরীণ মেমরি কাঠামোর মধ্যে ব্যবহৃত হয়।

এই মডেলের তালিকাগুলি ধারাবাহিকভাবে এটিকে একটি 8MB FROM / 1MB SRAM মডিউল হিসাবে বর্ণনা করে, এবং এটি সাধারণত 16i / 18i / 21i কন্ট্রোলগুলির পাশাপাশি Power Mate i অ্যাপ্লিকেশনগুলির সাথে যুক্ত।

ব্যবহারিক রক্ষণাবেক্ষণের কাজে, এই ধরনের একটি বোর্ড ব্যবহার করা হয় যখন কন্ট্রোলটির এখনও উৎপাদন মূল্য থাকে এবং মূল স্টোরেজ লেআউট সংরক্ষণ করার জন্য সঠিক মেমরি মডিউল প্রয়োজন হয়।

একটি তালিকা উল্লেখ করে যে মডিউলটি CPU-এর পিছনের দিকে বা প্রধান সিস্টেম বোর্ডে প্লাগ করা হয়, যা এটিকে একটি সাধারণ-উদ্দেশ্য PCB-এর পরিবর্তে একটি খুব নির্দিষ্ট অভ্যন্তরীণ কন্ট্রোল-মেমরি উপাদান করে তোলে।

প্যারামিটার টেবিল

অ্যাপ্লিকেশন

The A20B-3900-0141 কন্ট্রোল-মেমরি প্রতিস্থাপন, বোর্ড-লেভেল CNC মেরামত, এবং ইনস্টল করা FANUC কন্ট্রোলগুলির দীর্ঘমেয়াদী সমর্থনএর জন্য উপযুক্ত যা এখনও মূল FROM/SRAM কাঠামোর উপর নির্ভর করে।

এটি বিশেষ করে পরিষেবা বিভাগগুলিতে দরকারী যা 16i / 18i / 21i কন্ট্রোল বা Power Mate i সিস্টেমগুলি রক্ষণাবেক্ষণ করে এবং একটি বিস্তৃত হার্ডওয়্যার পরিবর্তনের পরিবর্তে একটি লাইক-ফর-লাইক মেমরি মডিউল প্রয়োজন।

এটি মেরামত-স্টক পরিকল্পনা এবং কন্ট্রোলার পুনরুদ্ধার কাজের জন্যও উপযুক্ত যেখানে মূল মেমরি বিন্যাস সংরক্ষণ করা একটি মোটামুটি অনুরূপ মডিউল অভিযোজিত করার চেয়ে বেশি গুরুত্বপূর্ণ। যেহেতু এই বোর্ডটি একটি নির্দিষ্ট 8MB/1MB সংমিশ্রণ হিসাবে বিক্রি হয়, তাই শুধুমাত্র পরিবারের নামের উপর নির্ভর করার চেয়ে সঠিক পার্ট-নাম মেলানো একটি আরও নির্ভরযোগ্য পরিষেবা কৌশল।

কেন সঠিক মেলানো গুরুত্বপূর্ণ

A20B-3900 পরিবারে একাধিক FROM/SRAM সংমিশ্রণ অন্তর্ভুক্ত রয়েছে, তাই 8MB / 1MB প্রোফাইল A20B-3900-0141 কে একটি নির্দিষ্ট প্রতিস্থাপন হিসাবে সংজ্ঞায়িত করার অংশ।

পুরানো FANUC কন্ট্রোলগুলিতে, সঠিক মেমরি মডিউল ব্যবহার করা মূল বোর্ড-লেভেল স্টোরেজ লেআউট সংরক্ষণ করতে সহায়তা করে এবং মেরামতের সময় সামঞ্জস্যের সমস্যাগুলির ঝুঁকি কমায়।

এটি পরিষেবা ইনভেন্টরিতে মূল্য যোগ করে এমন একটি অংশ কারণ এটি একটি বিস্তৃত কন্ট্রোল রূপান্তর চাপানো ছাড়াই মেশিন পুনরুদ্ধারের সমর্থন করে।

FAQ

প্রশ্ন ১: FANUC সিস্টেমে A20B-3900-0141 কীসের জন্য ব্যবহৃত হয়?
এটি কন্ট্রোলারের অভ্যন্তরীণ মেমরি কাঠামোর ভিতরে একটি কম্বাইন্ড 8MB FROM / 1MB SRAM মেমরি মডিউল হিসাবে ব্যবহৃত হয়।

ব্যবহারিক অর্থে, এর মানে হল এটি ফ্রন্ট-প্যানেল ফাংশন বা ড্রাইভ নিয়ন্ত্রণের পরিবর্তে সংরক্ষিত কন্ট্রোল সফ্টওয়্যার, প্যারামিটার এবং সক্রিয় সিস্টেম ডেটা সমর্থন করে।

প্রশ্ন ২: এই মডিউলের জন্য সঠিক পার্ট-নাম মেলানো কেন গুরুত্বপূর্ণ?
কারণ A20B-3900 মেমরি বোর্ডগুলি কেবল চেহারা দ্বারা বিনিময়যোগ্য নয়। 8MB FROM / 1MB SRAM সংমিশ্রণটি বোর্ডের পরিচয়ের অংশ, এবং তালিকাগুলি এই সঠিক মডিউলটিকে নির্দিষ্ট FANUC কন্ট্রোল পরিবারগুলির সাথে যুক্ত করে।

রক্ষণাবেক্ষণের কাজে, সঠিক পার্ট নম্বর ব্যবহার করা উদ্দিষ্ট মেমরি লেআউট সংরক্ষণ করার নিরাপদ উপায়।

প্রশ্ন ৩: এই মডিউলটি কোথায় ইনস্টল করা হয়?
একজন বিক্রেতার বিবরণ বলে যে এটি CPU-এর পিছনের দিকে বা প্রধান সিস্টেম বোর্ডে প্লাগ করা হয়।

এই ইনস্টলেশন বিবরণটি গুরুত্বপূর্ণ কারণ এটি দেখায় যে বোর্ডটি একটি অপসারণযোগ্য অপারেটর প্যানেল বা এমপ্লিফায়ার অ্যাসেম্বলির পরিবর্তে অভ্যন্তরীণ কন্ট্রোল-মেমরি স্ট্যাকের অন্তর্গত।

প্রশ্ন ৪: এটি কি প্রধানত একটি মেরামত-বাজারের অংশ?
হ্যাঁ। এই মডেলের চারপাশের বর্তমান তালিকাগুলি প্রতিস্থাপন এবং মেমরি-বোর্ড সরবরাহের উপর কেন্দ্রীভূত, যা এটিকে নতুন-মেশিন ডিজাইনের চেয়ে মেরামত, পুনরুদ্ধার এবং পরিষেবা ইনভেন্টরির জন্য অনেক বেশি প্রাসঙ্গিক করে তোলে।

প্রশ্ন ৫: প্রতিস্থাপনের আগে প্রযুক্তিবিদদের কী যাচাই করা উচিত?
তাদের অবশ্যই ইনস্টল করা মডিউল নম্বরটি নিশ্চিত করতে হবে, বোর্ডের সংযোগকারী এলাকা পরিদর্শন করতে হবে এবং যাচাই করতে হবে যে ত্রুটিটি প্রধান PCB বা সফ্টওয়্যার-সাইড সমস্যার পরিবর্তে মেমরি পাথের অন্তর্গত।

যেহেতু মডিউলটি গুরুত্বপূর্ণ কন্ট্রোল তথ্য সংরক্ষণ করে, তাই ইনস্টলেশন-পরবর্তী পরীক্ষাগুলিতে স্বাভাবিক স্টার্টআপ এবং কন্ট্রোলটি পুনরুদ্ধার করা মেমরি সঠিকভাবে চিনতে পারছে কিনা তা নিশ্চিত করা উচিত। এই শেষ পয়েন্টটি একটি প্রকৌশল অনুমান যা মডিউলের বর্ণিত মেমরি ভূমিকার দ্বারা সমর্থিত।
