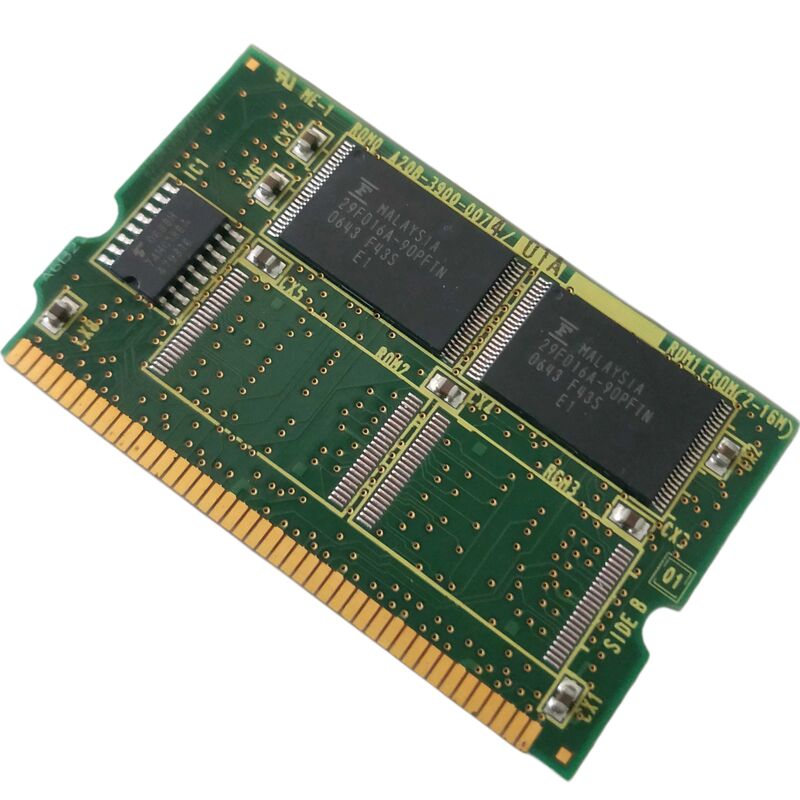

A20B-3900-0074 Fanuc PCB বোর্ড A20B39000074 A2OB-39OO-OO74

FANUC A20B-3900-0074∙ A20B-3900 সিরিজ F-ROM ফ্ল্যাশ মেমোরি মডিউল

পার্ট নম্বরঃA20B-3900-0074

সংশোধনঃ/01A (বোর্ড লেবেলে পাওয়া যায়)

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃএফ-রোম (ফ্ল্যাশ রিড-ওনলি মেমোরি) ডিআইএমএম মডিউল

সিরিজ:A20B-3900

মেমরি টাইপঃফ্ল্যাশ রম ∙ অস্থায়ী, ব্যাটারির প্রয়োজন নেই

ফ্ল্যাশ মেমোরি যা সিএনসি চালিয়ে রাখে

A20B-3900-0074 হল FANUC এর A20B-3900 সিরিজের একটি FROM (ফ্ল্যাশ রিড-ওনলি মেমোরি) মডিউল। এটি FANUC এর আই-সিরিজ সিএনসি কন্ট্রোল আর্কিটেকচারে ব্যবহৃত প্লাগ-ইন DIMM মেমরি কার্ডের পরিবার।এই মডিউল আই-সিরিজ মাস্টার বোর্ডের DIMM স্লটে প্লাগ এবং CNC এর সিস্টেম সফটওয়্যার সঞ্চয় করে, সার্ভো কন্ট্রোল ফার্মওয়্যার, পিএমসি প্রোগ্রাম এবং সম্পর্কিত অপারেটিং ডেটা।

একই কন্ট্রোলারের এসআরএএম মডিউলগুলির বিপরীতে যা মেশিনের পরামিতি, টুল অফসেট টেবিল এবং অংশ প্রোগ্রাম রাখে,এবং যা পাওয়ার চক্রের মাধ্যমে ডেটা ধরে রাখতে একটি ব্যাকআপ ব্যাটারি প্রয়োজন. ফ্ল্যাশ একটি ব্যাটারি ছাড়া অ-অস্থায়ী. এর বিষয়বস্তু অনির্দিষ্টকালের জন্য সম্পূর্ণ শক্তি হ্রাস বেঁচে, এবং ব্যর্থতা ব্যাটারি স্রাব সঙ্গে যুক্ত হয় না. যখন একটি FROM মডিউল ব্যর্থ,CNC সাধারণত একটি বুট ত্রুটি বা শক্তি চালু এ FROM সমতা এলার্ম দেখায়, কারণ কন্ট্রোল সফলভাবে তার অপারেটিং সফটওয়্যার কাজ RAM মধ্যে লোড করতে পারবেন না।

A20B-3900 সিরিজটি একাধিক ক্ষমতা ভেরিয়েন্ট জুড়ে রয়েছে, প্রতিটি তার চার অঙ্কের উপসর্গ দ্বারা চিহ্নিত করা হয়। 0074 এই পরিবারের মধ্যে থাকে; প্রতিবেশী সংখ্যা (0071 = 12MB,0075 = 2MB) সিরিজের পরিসীমা নিশ্চিত করুনবোর্ডের লেবেলে সংশোধনী কোড /01A নির্দিষ্ট উৎপাদন সংশোধনী চিহ্নিত করে যা সংশ্লিষ্ট স্পেসিফিকেশনের প্রতিস্থাপনের অনুরোধে প্রাসঙ্গিক।

একটি FROM মডিউল প্রতিস্থাপন করা হচ্ছে

FROM মডিউল CNC এর সিস্টেম সফটওয়্যার সংরক্ষণ করে। যখন একটি প্রতিস্থাপন মডিউল ইনস্টল করা হয়ঃ

• যদি মডিউলে নির্দিষ্ট সিএনসি সিরিজ এবং সফটওয়্যার সংস্করণের জন্য সঠিক ফার্মওয়্যার থাকে,কন্ট্রোল বুট এবং SRAM মডিউল থেকে পরামিতি এবং প্রোগ্রাম সঙ্গে অপারেশন পুনরায় শুরু (SRAM অক্ষত হয় অনুমান).
• যদি মডিউলটি ফাঁকা অবস্থায় আসে, তাহলে এই সিএনসির জন্য সঠিক সফটওয়্যার ইমেজ থাকা সিএফ কার্ড বা মেমরি কার্ড ব্যবহার করে বুট স্ক্রিনের মাধ্যমে FANUC সিস্টেম সফটওয়্যারটি লোড করতে হবে।
• সফটওয়্যার সংস্করণটি সিএনসির হার্ডওয়্যার প্রজন্মের সাথে মেলে। একটি অসামঞ্জস্য সঠিক বুটকে বাধা দেয়।

FROM প্রতিস্থাপন SRAM মডিউলে থাকা পরামিতি, অংশ প্রোগ্রাম বা সরঞ্জাম অফসেটগুলিকে প্রভাবিত করে না।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: CNC পাওয়ার-আপ এ একটি FROM প্যারিটি ত্রুটি দেখায়। A20B-3900-0074 ত্রুটিযুক্ত?

বুট করার সময় FROM প্যারিটি ত্রুটিগুলি মডিউলটিতে দূষিত বা ব্যর্থ ফ্ল্যাশ মেমরি নির্দেশ করে। প্রতিস্থাপনের আগে, বুট স্ক্রিনের মাধ্যমে FROM পুনরায় ফ্ল্যাশ করার চেষ্টা করুন। একটি নরম দুর্নীতি কখনও কখনও সংশোধন করা যেতে পারে।যদি লেখার অপারেশন ব্যর্থ হয় বা আবার ফ্ল্যাশ করার পরে ত্রুটিগুলি অব্যাহত থাকে, মডিউলের ফ্ল্যাশ সেল ব্যর্থ হয়েছে এবং এটি প্রতিস্থাপন করা আবশ্যক।

প্রশ্ন ২ঃ প্রতিস্থাপন A20B-3900-0074 ইনস্টল করার পরে, CNC কোন পরামিতি দেখায় না। কিছু ভুল হয়েছে?

কোন ¢ পরামিতি SRAM মডিউল সংরক্ষণ করা হয়, FROM মডিউল না। যদি SRAM মডিউল সঠিকভাবে পরিচালিত হয় (বোর্ড swap সময় ব্যাটারি বজায় রাখা), সব পরামিতি, প্রোগ্রাম,এবং অফসেট অক্ষত. যদি এসআরএএম ব্যাটারিটি এক্সচেঞ্জের সময় সরানো বা শেষ হয়ে যায়, তাহলে এসআরএএম সামগ্রী হারিয়ে গেছে এবং ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে।

প্রশ্ন 3: প্রতিস্থাপন FROM মডিউল খালি আসে। কোন সফটওয়্যার লোড করা প্রয়োজন?

FANUC সিস্টেম সফটওয়্যার সংস্করণ যা CNC এর সিরিজের সাথে মিলে যায় (যেমন, 16i, 18i) এবং সফটওয়্যার রিলিজটি বুট স্ক্রিনের মাধ্যমে লোড করা আবশ্যক।সঠিক সফটওয়্যার ইমেজ প্রাপ্ত করুন FANUC পরিষেবা থেকে বিদ্যমান CF কার্ড বা একটি সফটওয়্যার আর্কাইভ. লোড করার আগে সফটওয়্যার সংস্করণটি মূল সংস্করণের সাথে মেলে তা নিশ্চিত করুন.

প্রশ্ন ৪ঃ একটি ভিন্ন A20B-3900 ভেরিয়েন্ট থেকে একটি FROM মডিউল 0074 এর প্রতিস্থাপন করতে পারে?

A20B-3900 সিরিজের বিভিন্ন উপসর্গগুলির বিভিন্ন ফ্ল্যাশ ক্ষমতা থাকতে পারে। অপর্যাপ্ত ক্ষমতা সহ একটি মডিউল ইনস্টল করা সম্পূর্ণ সফ্টওয়্যার চিত্রটি ধরে রাখতে পারে না, বুট ব্যর্থতার কারণ হতে পারে।সঠিক 0074 বৈকল্পিক ব্যবহার করুন অথবা প্রতিস্থাপন করার আগে ক্ষমতা সামঞ্জস্যতা নিশ্চিত.

প্রশ্নঃ A20B-3900-0074 এর উৎস কোথায়?

FANUC CNC aftermarket এর মাধ্যমে অতিরিক্ত স্টক, পরীক্ষিত পুনর্নির্মাণ ইউনিট এবং মাঝে মাঝে মেরামতের পরিষেবাদি। সংশোধনের মিলের প্রয়োজন হলে /01A সংশোধনটি উপস্থিত রয়েছে তা নিশ্চিত করুন।বোর্ডটি গ্রহণের আগে সঠিক পাঠ/লিখন ফাংশন পরীক্ষা করা উচিত.
