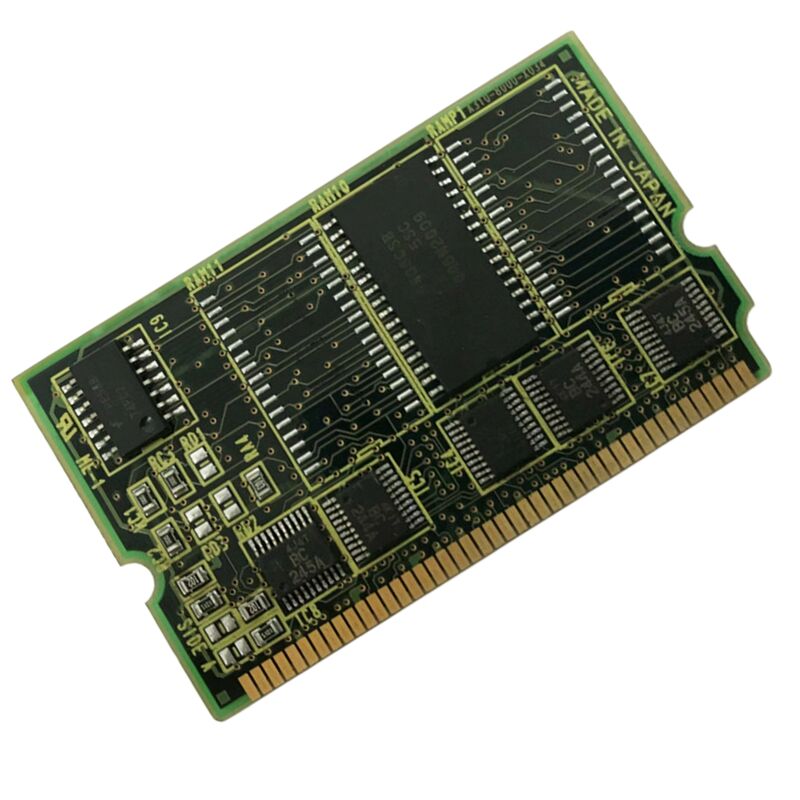

A20B-3900-0060 Fanuc PCB বোর্ড A20B39000060 A2OB-39OO-OO6O

FANUC A20B-3900-0060

16i / 18i / 21i এবং পাওয়ার মেট i কন্ট্রোলের জন্য 2MB SRAM মডিউল

পণ্যের সংক্ষিপ্ত বিবরণ

The FANUC A20B-3900-0060 হল একটি 2MB SRAM মডিউল A20B-3900 সিরিজের মধ্যে। এটি সাধারণত 16i, 18i, 21i এবং কিছু ক্ষেত্রে Power Mate i এর সাথে যুক্ত থাকে, যেখানে এটিকে কন্ট্রোলের ভিতরে main master PCB তে প্লাগ করা একটি ছোট মডিউলার বোর্ড হিসাবে বর্ণনা করা হয়।

এই ধরণের বোর্ড সেখানে ব্যবহৃত হয় যেখানে মেশিনটি তার আসল SRAM মেমরি কাঠামোর উপর নির্ভর করে এবং সবচেয়ে ব্যবহারিক মেরামতের পথ হল একটি সরাসরি মেমরি-বোর্ড প্রতিস্থাপন। পরিষেবা পরিবেশে, A20B-3900-0060 এর মান কেবল এর ধারণক্ষমতা নয়। এর আসল মূল্য হল এটি কন্ট্রোলের আসল মেমরি কনফিগারেশন সংরক্ষণ করে এবং একটি প্রতিষ্ঠিত CNC প্ল্যাটফর্মে একটি ভিন্ন মডিউল প্রোফাইল প্রবর্তন এড়িয়ে যায়।

প্যারামিটার টেবিল

এই মডিউলটি কেন গুরুত্বপূর্ণ

একটি মেরামত ক্রেতার জন্য, A20B-3900-0060 এর তাৎপর্য হল এটি একটি SRAM-নির্দিষ্ট বোর্ড মিশ্র FROM/SRAM মডিউলের পরিবর্তে। পুরানো FANUC সিস্টেমে এই পার্থক্যটি গুরুত্বপূর্ণ, যেখানে একটি বোর্ড সংরক্ষিত ডেটা সংরক্ষণ করতে পারে এবং অন্য বোর্ড অন্যান্য মেমরি ফাংশন পরিচালনা করতে পারে। তাই একটি 2MB SRAM মডিউলকে কেবল সঠিক পরিবারের একটি বোর্ড হিসাবে নয়, একটি মেমরি-টাইপ পার্ট হিসাবে মিলানো প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A20B-3900-0060 কীসের জন্য ব্যবহৃত হয়?
এটি FANUC CNC কন্ট্রোলে একটি 2MB SRAM মডিউল হিসাবে ব্যবহৃত হয়, সাধারণত 16i, 18i, 21i এবং কখনও কখনও Power Mate i সিস্টেমে।

এর ভূমিকা হল কন্ট্রোলের অভ্যন্তরীণ মেমরি কাঠামোকে সমর্থন করা, যে কারণে এটি একটি সাধারণ প্রতিস্থাপন PCB এর পরিবর্তে একটি ডেডিকেটেড মেমরি মডিউল হিসাবে বিবেচিত হয়।

প্রশ্ন ২: এই বোর্ডটি কি FROM মডিউলের মতো?
না। তালিকাগুলি A20B-3900-0060 কে নির্দিষ্টভাবে একটি SRAM মডিউল হিসাবে বর্ণনা করে, FROM মডিউল হিসাবে নয়।

এই পার্থক্যটি গুরুত্বপূর্ণ কারণ একই A20B-3900 পরিবারের বোর্ডগুলিও কন্ট্রোলারের ভিতরে বিভিন্ন মেমরি ভূমিকা পালন করতে পারে।

পরিষেবা কাজে, বোর্ডটি কেবল ফ্যামিলি নম্বর দ্বারা নয়, সঠিক প্রকার এবং ধারণক্ষমতা দ্বারা নির্বাচন করা উচিত।

প্রশ্ন ৩: এই মডিউলটি কোথায় ইনস্টল করা হয়?
বর্ণনাগুলি এটিকে প্রধান মাস্টার PCB তে প্লাগ-ইন মডিউল হিসাবে উল্লেখ করে, অন্যান্য প্রধান কন্ট্রোল বোর্ড এবং মেমরি কার্ডের পাশাপাশি।

প্রযুক্তিবিদদের জন্য, এর অর্থ হল প্রতিস্থাপন কাজের মধ্যে সকেটের অবস্থা, সংযোগকারীর যোগাযোগের গুণমান এবং বোর্ডের এলাকার সাধারণ পরিচ্ছন্নতা পরীক্ষা করা উচিত, কেবল মডিউলের উপর মনোযোগ না দিয়ে।

প্রশ্ন ৪: এই মডেলের জন্য সঠিক ধারণক্ষমতা মেলানো কেন গুরুত্বপূর্ণ?
কারণ একটি 2MB SRAM মডিউল 1MB বা উচ্চতর ধারণক্ষমতার SRAM বোর্ডের সাথে বিনিময়যোগ্য নয় কেবল বাহ্যিক চেহারা একই রকম হওয়ার কারণে।

কন্ট্রোলারের উদ্দিষ্ট মেমরি লেআউট ইনস্টল করা মডিউলের উপর নির্ভর করে।

শিল্প রক্ষণাবেক্ষণে, এর অর্থ হল 2MB SRAM স্পেসিফিকেশনটি বোর্ডের পরিচয়ের অংশ এবং অর্ডার এবং মেরামতের সময় সরাসরি মেলানো উচিত।

প্রশ্ন ৫: A20B-3900-0060 প্রতিস্থাপনের আগে ভাল অভ্যাস কী?
প্রযুক্তিবিদদের ইনস্টল করা পার্ট নম্বর যাচাই করা উচিত, টার্গেট কন্ট্রোল ফ্যামিলি নিশ্চিত করা উচিত এবং ত্রুটিটি সত্যিই SRAM মডিউল পাথের অন্তর্গত কিনা তা পরীক্ষা করা উচিত, মাস্টার বোর্ড বা সফ্টওয়্যার দিকের পরিবর্তে।

ইনস্টলেশনের পরে, কন্ট্রোলটি স্থিতিশীল স্টার্টআপ এবং স্বাভাবিক মেমরি-সম্পর্কিত আচরণের জন্য পরীক্ষা করা উচিত।

যদিও উৎসগুলি বোর্ডের ভূমিকা এবং ফিটের উপর আলোকপাত করে, এখানে ডায়াগনস্টিক ওয়ার্কফ্লো কন্ট্রোল-মেমরি প্রতিস্থাপনের জন্য স্ট্যান্ডার্ড ইঞ্জিনিয়ারিং প্র্যাকটিসকে প্রতিফলিত করে।
