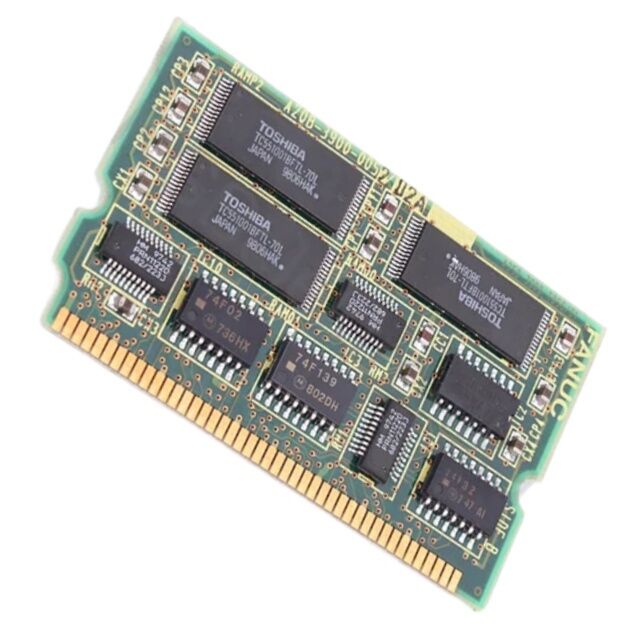

A20B-3900-0052 Fanuc PCB বোর্ড A20B39000052 A2OB-39OO-OO52

FANUC A20B-3900-0052

16i / 18i / 20i / 21i মাস্টার বোর্ডের জন্য 512KB SRAM মডিউল

প্রধান বিবরণ

The FANUC A20B-3900-0052 হল একটি 16i, 18i, 20i, এবং 21i যা 16i / 18i / 20i / 21i কন্ট্রোল সিস্টেমে ব্যবহৃত হয়।

এটি একটি DIMM মেমরি বোর্ড হিসাবে বর্ণিত যা i-Series মাস্টার বোর্ড ইনস্টল করা হয়, এবং কিছু তালিকা 15i এবং Power Mate i D/H প্রসঙ্গেও এর ফিট বাড়ায়।

এটি এম্প্লিফায়ার বা ফ্রন্ট-প্যানেল বিভাগের পরিবর্তে কন্ট্রোলারের মেমরি কাঠামোর মধ্যে স্থাপন করে।

পরিষেবার দৃষ্টিকোণ থেকে, এই বোর্ডটি একটি সাধারণ উদাহরণ যা দেখতে সহজ কিন্তু একটি খুব নির্দিষ্ট কাজ সম্পাদন করে।

512KB SRAM মানটি মডিউল পরিচয়ের অংশ, তাই ব্যবহারিক কাজটি কেবল "একটি খারাপ মেমরি বোর্ড প্রতিস্থাপন" নয়, বরং ইনস্টল করা FANUC কন্ট্রোল দ্বারা প্রত্যাশিত সঠিক SRAM কনফিগারেশন সহ এটি প্রতিস্থাপন করা।

প্যারামিটার টেবিল

প্রযুক্তিগত অবস্থান

একটি পেশাদার পণ্য পৃষ্ঠায়, A20B-3900-0052 একটি সাধারণ "PCB বোর্ড" হিসাবে বর্ণনা করার পরিবর্তে একটি মাস্টার-বোর্ড SRAM মডিউল হিসাবে বর্ণনা করা হলে সবচেয়ে ভাল কাজ করে।

এই শব্দবিন্যাসটি প্রযুক্তিবিদরা কীভাবে এটি অনুসন্ধান করেন তার সাথে সামঞ্জস্যপূর্ণ এবং পৃষ্ঠাটিকে একটি স্পষ্ট প্রযুক্তিগত ভূমিকা যোগাযোগ করতে সহায়তা করে: এটি পুরানো FANUC কন্ট্রোল প্ল্যাটফর্মগুলির জন্য একটি সংরক্ষিত-মেমরি বোর্ড।

এটি A20B-3900-0053 থেকে বোর্ডটিকে আলাদা করতেও সহায়তা করে, যা একই পরিবারের অন্য একটি SRAM মডিউল তবে ভিন্ন ক্ষমতা সহ।

এই পার্থক্যটি অনুসন্ধানের দৃশ্যমানতার জন্য এবং বাস্তব মেরামতের কাজের জন্যও মূল্যবান, কারণ দুটি মডিউলকে একই প্রতিস্থাপন অংশ হিসাবে বিবেচনা করা উচিত নয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A20B-3900-0052 কীসের জন্য ব্যবহৃত হয়?
এটি FANUC i-Series কন্ট্রোল যেমন 16i, 18i, 20i, এবং 21i এর মাস্টার বোর্ডে একটি 512KB SRAM মডিউল এর কথাও উল্লেখ করে।

এর ভূমিকা হল অভ্যন্তরীণ নিয়ন্ত্রণ মেমরি, ড্রাইভ নিয়ন্ত্রণ, স্পিন্ডল পাওয়ার বা প্যানেল অপারেশন নয়।

প্রশ্ন ২: এটি কি A20B-3900-0053 এর মতো?
না। দুটি বোর্ড সম্পর্কিত SRAM মডিউল, তবে A20B-3900-0052 হল 512KB, যখন A20B-3900-0053 হল 256KB এর কথাও উল্লেখ করে।

এই পার্থক্যটি প্রকৃত নিয়ন্ত্রণ সামঞ্জস্যের ক্ষেত্রে গুরুত্বপূর্ণ, তাই তাদের অদলবদলযোগ্য হিসাবে বিবেচনা করা উচিত নয়।

প্রশ্ন ৩: এই মডিউলটি সাধারণত কোন কন্ট্রোলগুলির সাথে যুক্ত?
এটি সবচেয়ে বেশি 16i / 18i / 20i / 21i সিস্টেমের জন্য তালিকাভুক্ত করা হয়, এবং কিছু বিক্রেতার ডেটা 15i এবং Power Mate i D/H এর কথাও উল্লেখ করে।

ব্যবহারিক অর্থে, এর মানে হল যে এটি পুরানো FANUC মেমরি-বোর্ড ইকোসিস্টেমের অংশ এবং কেবল পরিবারের নাম থেকে অনুমান করার পরিবর্তে ইনস্টল করা কন্ট্রোলের সাথে মিলানো উচিত।

প্রশ্ন ৪: এটি কন্ট্রোলের ভিতরে কোথায় ইনস্টল করা হয়?
তালিকাগুলি এটিকে i-Series মাস্টার বোর্ডে একটি DIMM-স্টাইল মডিউল হিসাবে বর্ণনা করে।

প্রযুক্তিবিদদের জন্য, এর মানে হল যে প্রতিস্থাপনের মধ্যে সকেটের অবস্থা, সংযোগকারীর পরিচ্ছন্নতা এবং প্রধান বোর্ডে নিরাপদ বসার বিষয়টি পরীক্ষা করা উচিত, কেবল মডিউলটি অদলবদল করা নয়।
প্রশ্ন ৫: A20B-3900-0052 প্রতিস্থাপনের আগে প্রযুক্তিবিদদের কী যাচাই করা উচিত?

তাদের ইনস্টল করা বোর্ডের নম্বর যাচাই করা উচিত, প্রয়োজনীয় SRAM ক্ষমতা নিশ্চিত করা উচিত এবং মেমরি ত্রুটিটি মাস্টার বোর্ড বা অন্য কোনও নিয়ন্ত্রণ সমস্যার পরিবর্তে মডিউলের অন্তর্গত কিনা তা নিশ্চিত করা উচিত।

ইনস্টলেশনের পরে, স্বাভাবিক স্টার্টআপ এবং মেমরি-সম্পর্কিত স্থিতিশীলতার জন্য কন্ট্রোল পরীক্ষা করা উচিত।
