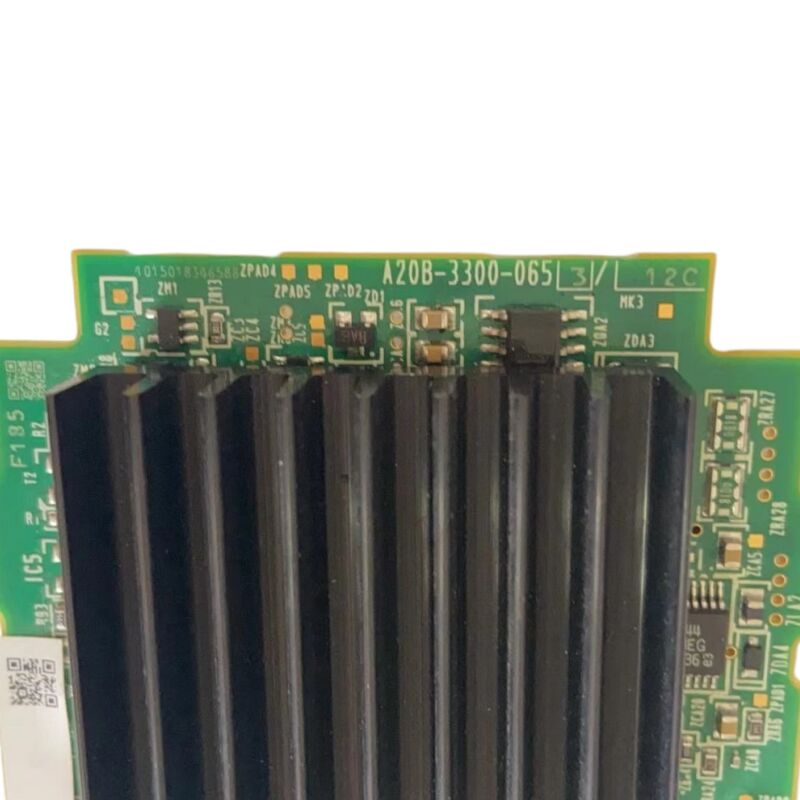

A20B-3300-0653 Fanuc PCB বোর্ড A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653

FANUC CNC আর্কিটেকচারে A20B-3300 সিরিজের CPU মডিউল

A20B-3300-0653 হল FANUC এর A20B-3300 বোর্ড সিরিজ থেকে একটি CPU মডিউল। এটি FANUC CNC এবং রোবট কন্ট্রোল সিস্টেমে ব্যবহৃত প্রসেসিং মডিউলগুলির পরিবার। A20B-3300 পরিবারটি CPU প্রসেসিং কার্ডগুলিকে অন্তর্ভুক্ত করে।,গ্রাফিক্স মডিউল, সার্ভো কন্ট্রোল কার্ড, এবং উচ্চ গতির মেমরি মডিউল। -0653 এই পরিবারের মধ্যে A2 সিরিজ CPU মডিউল বৈকল্পিক।

একটি FANUC সিএনসি কন্ট্রোল ইউনিটে, সিপিইউ মডিউল হ'ল প্রসেসিং কোর। এটি FROM মেমরি মডিউল থেকে লোড করা সিএনসি সিস্টেম সফ্টওয়্যার চালায়, রিয়েল-টাইম টাস্কগুলি (অক্ষ ইন্টারপোলেশন,পিএমসি সিঁড়ি কার্যকরকরণ, অপারেটর ইন্টারফেস প্রসেসিং, I/O ম্যানেজমেন্ট), এবং কন্ট্রোল ইউনিটের ফাংশনাল বোর্ডগুলির মধ্যে ডেটা প্রবাহ পরিচালনা করে।একটি ব্যর্থ সিপিইউ মডিউল একটি সম্পূর্ণ নিয়ন্ত্রণ সিস্টেম ব্যর্থতা উত্পাদন করে.

A20B-3300 সিরিজের মডিউলগুলি অন্যান্য কার্যকরী মডিউল (FROM / SRAM মেমরি, সার্ভো কন্ট্রোল কার্ড, গ্রাফিক্স মডিউল) এর পাশাপাশি সিএনসি কন্ট্রোল ইউনিটের প্রধান হোস্ট পিসিবিতে প্লাগ ইন করে।এই মডুলার আর্কিটেকচারের মধ্যে প্রতিটি A20B-3300 উপসর্গ বৈকল্পিক একটি নির্দিষ্ট ফাংশন পরিবেশন করে। -0653 সিপিইউ মডিউল প্রসেসিং কোর অবস্থান দখল করে।.

মূল বৈশিষ্ট্যাবলী

A20B-3300 পরিবার ️ সুফিক্স-নির্দিষ্ট নির্বাচন

A20B-3300 পরিবারের মধ্যে একাধিক বৈকল্পিক রয়েছে যা বিভিন্ন কার্যকরী অবস্থানগুলি পরিবেশন করেঃ

• 16i-A/18i-A/21i-A-র জন্য A20B-3300-0260 ′′ 486DX MMX CPU মডিউল
• A20B-3300-0102 16i/18i/21i এর জন্য RISC PowerPC CPU কার্ড
• এ২০বি-৩৩০০-০৬৫৩ ∙ এ২ সিরিজের সিপিইউ মডিউল (এই বোর্ড)

সংলগ্ন উপসর্গগুলি বিভিন্ন সিএনসি প্ল্যাটফর্ম প্রজন্ম বা বিভিন্ন প্রক্রিয়াকরণ ফাংশনগুলিকে পরিবেশন করে। A20B-3300 রূপগুলির মধ্যে শারীরিক সাদৃশ্য সামঞ্জস্যের ইঙ্গিত দেয় না।একটি প্রতিস্থাপন উৎস আগে ইনস্টল বোর্ডের লেবেল থেকে সঠিক অংশ নম্বর A20B-3300-0653 নিশ্চিত করুন.

প্রতিস্থাপন ️ অপসারণের আগে ডাটা ব্যাকআপ

সিপিইউ মডিউল সিএনসি প্যারামিটারগুলি সঞ্চয় করে না যা এসআরএএম মেমরি মডিউলে থাকে। তবে ডেটা-মুক্ত বোর্ডের সুইপ প্রয়োগ করার আগে নির্দিষ্ট মেশিনের আর্কিটেকচারটি নিশ্চিত করুন।সবসময় সব CNC তথ্য ব্যাকআপ (প্যারামিটার, পিএমসি সিঁড়ি, প্রোগ্রাম) মূল সিপিইউ মডিউল অপসারণ করার আগে, ব্যাকআপ প্রয়োজন হবে কিনা তা নির্বিশেষে।

প্রতিস্থাপনের পরে, সিএনসি বুট সিকোয়েন্সটি স্বাভাবিকভাবে সম্পন্ন হয়েছে কিনা তা যাচাই করুন এবং মেশিনটি উত্পাদনে ফেরত দেওয়ার আগে কোনও সিপিইউ-সংক্রান্ত বিপদাশঙ্কা কোডের জন্য পরীক্ষা করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সিএনসি কন্ট্রোল ইউনিটে A20B-3300-0653 কী করে?

এটি হল A2 সিরিজের CPU মডিউল ∙ কেন্দ্রীয় প্রসেসিং বোর্ড যা CNC সিস্টেম সফটওয়্যার চালায়, রিয়েল টাইম কন্ট্রোল টাস্ক পরিচালনা করে,এবং কন্ট্রোল ইউনিট এর কার্যকরী মডিউল মধ্যে তথ্য প্রবাহ সমন্বয়. একটি ব্যর্থ সিপিইউ মডিউল সম্পূর্ণ নিয়ন্ত্রণ সিস্টেমের ব্যর্থতার কারণঃ সিএনসি বুট করতে পারে না বা অপারেশন মাঝখানে বন্ধ করে দেয়।

প্রশ্ন ২ঃ -০৬৫৩ এর পরিবর্তে অন্যান্য A20B-৩৩০০ ভেরিয়েন্ট কি পাওয়া যাবে?

নং. A20B-3300 পরিবারে সংলগ্ন অংশের নম্বরগুলি বিভিন্ন কার্যকরী অবস্থান বা বিভিন্ন সিএনসি প্ল্যাটফর্ম প্রজন্মকে পরিবেশন করে। শারীরিক সাদৃশ্য সামঞ্জস্যতা নির্দেশ করে না।সবসময় ইনস্টল বোর্ডের লেবেল থেকে বিশেষভাবে A20B-3300-0653 নিশ্চিত করুন.

প্রশ্ন 3: সিপিইউ মডিউলটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে কী পরীক্ষা করা উচিত?

বোর্ডে নিয়ন্ত্রণ পাওয়ার সাপ্লাই ভোল্টেজ যাচাই করুন একটি ব্যর্থ পাওয়ার সাপ্লাই প্রতিস্থাপন খরচ একটি ভগ্নাংশে একটি সিপিইউ ব্যর্থতা অনুরূপ উপসর্গ উত্পাদন করে।মেমরি মডিউল). একটি প্রতিস্থাপন বোর্ড অর্ডার করার আগে সঠিক ত্রুটি পর্যায়ে সনাক্ত করতে CNC এর বুট-স্টেজ ডায়াগনস্টিক LED রাজ্যের সাথে রক্ষণাবেক্ষণ ম্যানুয়াল পরীক্ষা করুন।

প্রশ্ন 4: সিপিইউ মডিউল প্রতিস্থাপনের জন্য সিএনসি পরামিতি পুনরায় প্রবেশের প্রয়োজন?

সিএনসি পরামিতিগুলি এসআরএএম মেমরি মডিউলে থাকে, সিপিইউ মডিউলে নয়। যদি এসআরএএম মডিউলটি প্রতিস্থাপন সিপিইউ বোর্ডে অক্ষতভাবে স্থানান্তরিত হয় তবে পরামিতিগুলি বজায় থাকে।মেশিনের নির্দিষ্ট আর্কিটেকচার যাচাই করুন এবং সর্বদা নির্বিশেষে একটি বর্তমান ব্যাকআপ বজায় রাখুন.

প্রশ্নঃ A20B-3300-0653 এর উৎস কোথায়?

FANUC সিএনসি বোর্ড পরে বাজারের মাধ্যমে A20B-3300 সিরিজ মডিউল বিক্রেতাদের এবং সিএনসি মেরামত বিশেষজ্ঞদের মাধ্যমে। -0653 উপসর্গটি নির্দিষ্টভাবে নিশ্চিত করুন। একটি উৎপাদন-সমালোচনামূলক মেশিনের জন্য,সাইটে একটি যাচাইকৃত রিপেয়ার রাখা বিবেচনা করুন CPU মডিউল ব্যর্থতা কোন degraded-mode workaround ছাড়া সম্পূর্ণ মেশিন বন্ধ কারণ.
