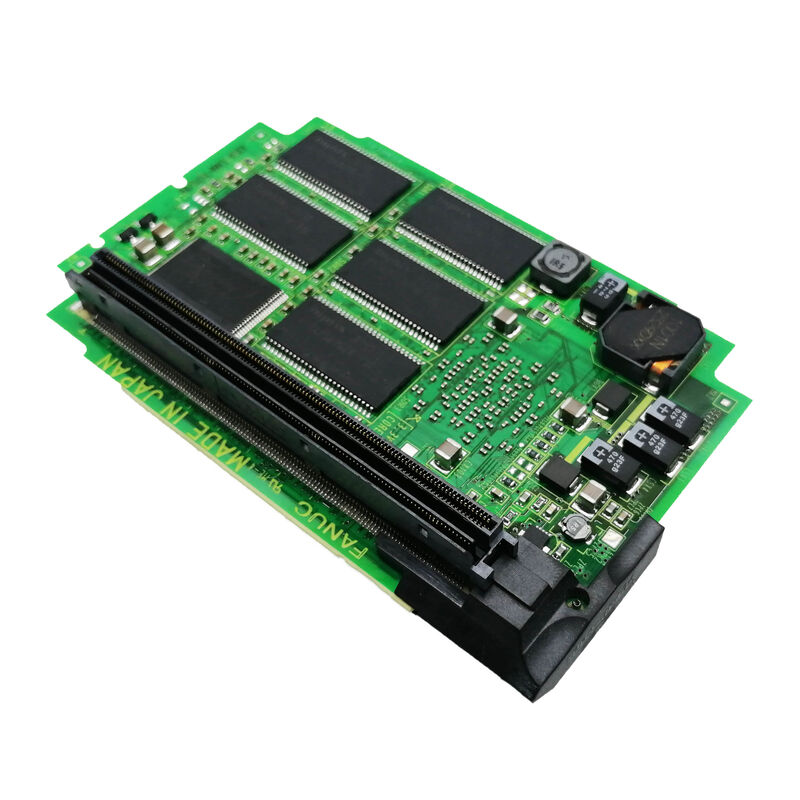

A20B-3300-0638 Fanuc PCB বোর্ড A20B33000638 A2OB-33OO-O638

A20B-3300-0638∙ FANUC অক্ষ কার্ড A2 ∙ সিরিজ 0i-D / 4-Axis / HRV3-HRV2 / FSSB / 0i-TD এবং 0i-MD CNC

অক্ষ কার্ড এ২ ০আই-ডি সিরিজের জন্য সার্ভো মস্তিষ্ক

A20B-3300-0638 সরাসরি সিরিজ 0i-D প্রধান বোর্ডে প্লাগ করে।এটি সেই মডিউল যা 0i-D এর সার্ভো অক্ষকে বুদ্ধি দেয় servo ড্রাইভগুলিতে সমস্ত FSSB যোগাযোগ পরিচালনা করে এবং প্রতিটি নিয়ন্ত্রিত অক্ষের জন্য বর্তমান নিয়ন্ত্রণ পরামিতিগুলি সমন্বয় করে.

কেএফএএস এলএলসি নিশ্চিত করেছেঃ "এ২০বি-৩৩০০-০৬৩৮ ব্যবহার করা হয়েছে Fanuc 0i-Model D (0i-TD, 0i-MD) রক্ষণাবেক্ষণ ম্যানুয়াল B-64305EN এ।

0i-D হল চতুর্থ প্রজন্মের FANUC 0i সিএনসি, যা বিশ্বব্যাপী উত্পাদন ক্ষেত্রে টার্নিং সেন্টার এবং মেশিনিং সেন্টারগুলির জন্য সর্বাধিক ব্যবহৃত মাঝারি পরিসরের সিএনসি প্ল্যাটফর্ম।এর সার্ভো পারফরম্যান্স সরাসরি অংশ গুণমান এবং চক্র সময় প্রভাবিত করেসিএনসি হার্ডওয়্যার স্ট্যাকের সবচেয়ে গুরুত্বপূর্ণ বোর্ডগুলির মধ্যে একটি অক্ষ কার্ড তৈরি করে।

মূল বৈশিষ্ট্যাবলী

এইচআরভি৩ এবং এইচআরভি২ উচ্চ পারফরম্যান্স সার্ভো রেসপন্স

এইচআরভি 3 এবং এইচআরভি 2 উভয়ের জন্য A20B-3300-0638 এর সমর্থন উল্লেখযোগ্য। এইচআরভি (উচ্চ প্রতিক্রিয়া ভেক্টর) নিয়ন্ত্রণ সার্ভো বর্তমান লুপের ব্যান্ডউইথ নির্ধারণ করেঃ

এইচআরভি২ঃবর্তমান লুপটি 62.5μs ব্যবধানে আপডেট করা হয়েছে √ স্ট্যান্ডার্ড উচ্চ-প্রতিক্রিয়া মোড যা পূর্ববর্তী এইচআরভি 1 প্রতিস্থাপন করেছে। বেশিরভাগ সিএনসি মেশিনিং অ্যাপ্লিকেশনগুলির জন্য দুর্দান্ত সার্ভো শক্ততা সরবরাহ করে।

এইচআরভি৩ঃবর্তমান লুপ আপডেট 31.25μs ব্যবধানে আপডেট করা হয়, যা বর্তমান লুপ আপডেট হারের দ্বিগুণ করে। এটি আরও সার্ভো শক্ততা বৃদ্ধি করে,গতিশীল কাটিয়া বাহিনী অধীনে অবস্থান ত্রুটি হ্রাস, এবং উচ্চ ফিড রেটগুলিতে পৃষ্ঠের সমাপ্তির মান উন্নত করে।

সুনির্দিষ্ট যন্ত্রপাতি প্রয়োগের জন্য √ কঠোর সহনশীলতা ঘুরানো,উচ্চ গতির ডাই-এন্ড-মোল্ড ফ্রিজিং ️ A20B-3300-0638 এ এইচআরভি 3 এর উপলব্ধতা 0i-D কে উচ্চতর স্তরের সিএনসি প্ল্যাটফর্মগুলির সাথে পূর্বে যুক্ত সার্ভো পারফরম্যান্সের সক্ষম করে তোলে.

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-TD সিএনসি সার্ভো ত্রুটিঃএকটি FANUC 0i-TD টার্ন এক বা একাধিক অক্ষের উপর FSSB যোগাযোগ এলার্ম বিকাশ করে। অক্ষ কার্ড A20B-3300-0638 ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন সব চারটি অক্ষ চ্যানেলের জন্য FSSB সার্ভো যোগাযোগ পুনরুদ্ধার.

0i-MD মেশিনিং সেন্টার অক্ষ কার্ড রক্ষণাবেক্ষণঃএকটি 0i-MD মেশিনিং সেন্টার নিয়ন্ত্রণ সিস্টেমের রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। অক্ষ কার্ডকে পরিচিত-ভাল অবস্থায় ফিরিয়ে আনতে A20B-3300-0638 প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0638 কি 0i-D এর জন্য নির্দিষ্ট, অথবা 0i-C এর সাথেও সামঞ্জস্যপূর্ণ?

KFAS LLC 0i-Model D (0i-TD, 0i-MD) রক্ষণাবেক্ষণ ম্যানুয়াল B-64305EN এর জন্য A20B-3300-0638 নিশ্চিত করে। 0i-D এবং 0i-C বিভিন্ন প্রধান বোর্ড হার্ডওয়্যার ব্যবহার করে।0i-C হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন যে 0i-C অ্যাপ্লিকেশনের জন্য 0638 নির্দিষ্ট করা হয়েছে কিনা সেই প্ল্যাটফর্মের জন্য অর্ডার করার আগে.

প্রশ্ন ২: কোন এলার্মগুলি নির্দেশ করে যে A20B-3300-0638 ব্যর্থ হয়েছে?

এফএসএসবি যোগাযোগ এলার্ম (এসভি০৪০১, এসভি০৪৪৬,এবং সংশ্লিষ্ট FSSB ত্রুটি কোড 0i-D অ্যালার্ম তালিকায়) একাধিক অক্ষের উপর একযোগে প্রদর্শিত হয়, বিশেষ করে যখন সার্ভো ড্রাইভ এবং মোটর সঠিকভাবে পরীক্ষা করা হয়, অক্ষের কার্ডকে ত্রুটির উৎস হিসাবে নির্দেশ করেএক-অক্ষের FSSB এলার্মগুলি অক্ষের কার্ডের পরিবর্তে ড্রাইভ-সাইড ত্রুটি নির্দেশ করতে পারে।

প্রশ্ন 3: A20B-3300-0638 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তন প্রয়োজন?

না. 0i-D এর সার্ভো পরামিতি (অক্ষ লাভ, HRV মোড সেটিং, মোটর টাইপ, এনকোডার টাইপ) CNC এর প্রধান SRAM মধ্যে সংরক্ষণ করা হয়। A20B-3300-0638 মাউন্ট করার পরে,CNC পুনরায় স্থাপন FSSB যোগাযোগ এবং স্বয়ংক্রিয়ভাবে সব চারটি অক্ষ বিদ্যমান servo পরামিতি প্রয়োগ করে.

প্রশ্ন ৪ঃ A20B-3300-0638 (Axis Card A2) এবং A20B-3300-0637 (Axis Card A3) এর মধ্যে পার্থক্য কী?

জেজে অটোমেশন নিশ্চিত করেছে যে A20B-3300-0637 হল অক্ষ কার্ড A3, যা সিরিজ 0i এবং সিরিজ 30i নিয়ামকদের অক্ষ নিয়ন্ত্রণ ফাংশন পরিচালনা করে। A3 প্রকারটি A2 প্রকারের তুলনায় একটি বৃহত্তর বা আরও সক্ষম প্ল্যাটফর্মকে পরিবেশন করে।A2 (0638) নির্দিষ্টভাবে 0i-D (0i-TD/0i-MD) এর জন্য নিশ্চিত করা হয়েছে. এর লেবেল থেকে ইনস্টল করা কার্ডের ধরনটি নিশ্চিত করুন A3 এর পরিবর্তে A2 বা বিপরীতটি হার্ডওয়্যার সামঞ্জস্যতা যাচাই না করে।
