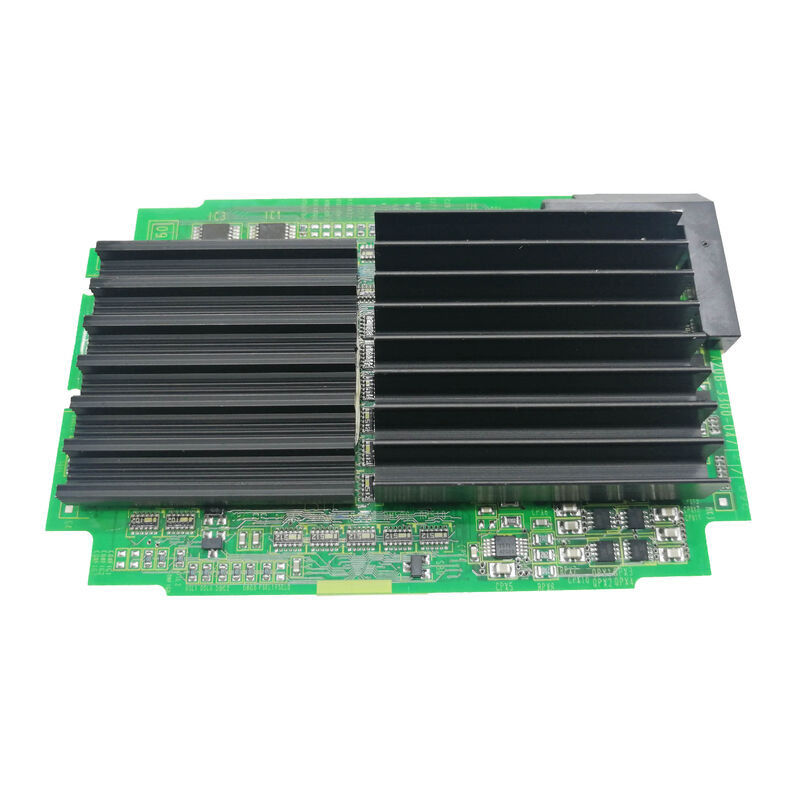

A20B-3300-0478 Fanuc PCB বোর্ড A20B33000478 A2OB-33OO-O478

A20B-3300-0478∙ FANUC এফএসএসবি সার্ভো অ্যাড-অন মডিউল 30i / 31i / 32i / R-30i / ফাইবার অপটিক সার্ভো এক্সপেনশন / ডিএসপি মাল্টি-অক্সিস

এফএসএসবি অ্যাড-অন

সিরিজ 30i/31i/32i হল FANUC-এর সর্বোচ্চ ক্ষমতাসম্পন্ন CNC প্ল্যাটফর্ম যা সর্বাধিক চাহিদাপূর্ণ অক্ষ গণনার প্রয়োজনীয়তার সাথে মেশিনগুলির জন্য ডিজাইন করা হয়েছে।A20B-3300-0478 একটি সার্ভো অ্যাড-অন মডিউল যা বেস প্রধান বোর্ড একা যা সরবরাহ করে তার বাইরে FS30i সিস্টেমের FSSB সার্ভো অক্ষের ক্ষমতা প্রসারিত করে.

এই অ্যাড-অন মডিউলের প্রয়োজন 30i / 31i / 32i এর অ্যাপ্লিকেশন প্রোফাইল থেকে উদ্ভূত হয়। একটি FANUC সিরিজ 30i সিএনসি তত্ত্বগতভাবে একাধিক পথ জুড়ে 32 সার্ভো অক্ষ পর্যন্ত পরিচালনা করতে পারে।প্রধান বোর্ডে বেস FSSB চ্যানেল একটি নির্দিষ্ট সংখ্যক অক্ষ পরিবেশন করে. এই বেস ক্যাপাসিটির বাইরে প্রেরণকারী কনফিগারেশনের জন্য, মাল্টি-পাথ মেশিনিং সিস্টেম, অনেক জয়েন্ট সহ রোবট অ্যাপ্লিকেশন,জটিল যৌগিক মেশিন টুলস A20B-3300-0478 অতিরিক্ত FSSB চ্যানেল প্রদান করে.

মূল বৈশিষ্ট্যাবলী

R-30i সামঞ্জস্যতা একই প্ল্যাটফর্মে রোবট এবং সিএনসি

আর-৩০আই হ'ল আর্ক মেট, এলআর-মেট এবং অন্যান্য অনেক FANUC শিল্প রোবট পরিবারের জন্য FANUC এর রোবট নিয়ামক।A20B-3300-0478 উভয় 30i CNC এবং R-30i রোবট নিয়ামককে পরিবেশন করে এমন ঘটনাটি FANUC এর ফ্ল্যাগশিপ প্ল্যাটফর্মগুলির ভাগ করা হার্ডওয়্যার স্থাপত্যকে প্রতিফলিত করে.

FS30i CNC এবং R-30i উভয় রোবট সার্ভো অক্ষ নিয়ন্ত্রণের জন্য একই FSSB আর্কিটেকচার ব্যবহার করেঃ

• সিএনসিতেঃ এফএসএসবি মেশিন টুল অক্ষের জন্য আলফা-আই এসভিএম সার্ভো ড্রাইভের সাথে সংযুক্ত হয়
• রোবটেঃ এফএসএসবি রোবটের যৌথ সার্ভো ড্রাইভের সাথে সংযোগ স্থাপন করে

একটি একক A20B-3300-0478 মডিউল একটি 30i মেশিনিং সেন্টারের জন্য FSSB অক্ষ সম্প্রসারণ বা R-30i নিয়ামক ব্যবহার করে একটি FANUC শিল্প রোবটের জন্য উভয় অ্যাপ্লিকেশন সরবরাহ করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

30i সিএনসি উচ্চ অক্ষ সংখ্যা যন্ত্রপাতি সিস্টেমঃএকটি FANUC সিরিজ 30i সিএনসি একটি 9-অক্ষের যৌগিক মেশিনিং সেন্টার নিয়ন্ত্রণ করে যা বেস প্রধান বোর্ডের FSSB চ্যানেলগুলি পরিবেশন করতে পারে তার চেয়ে বেশি অক্ষ।A20B-3300-0478 বর্ধিত অক্ষ গণনা জন্য প্রয়োজনীয় অতিরিক্ত FSSB চ্যানেল প্রদান করে.

R-30i রোবট সার্ভো মডিউলের ত্রুটিঃR-30i দ্বারা নিয়ন্ত্রিত একটি FANUC শিল্প রোবট এক বা একাধিক জয়েন্ট অক্ষের উপর FSSB যোগাযোগ ত্রুটি বিকাশ করে। A20B-3300-0478 সার্ভো অ্যাড-অন মডিউলটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন সব যৌথ ড্রাইভের সম্পূর্ণ FSSB যোগাযোগ পুনরুদ্ধার.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0478 কিভাবে 30i প্রধান বোর্ডের সাথে শারীরিকভাবে সংযুক্ত হয়?

A20B-3300-0478 হল একটি প্লাগ-ইন মডিউল যা 30i/R-30i প্রধান CPU বোর্ডে অনুভূমিকভাবে ইনস্টল করা হয়।এটি বোর্ড-টু-বোর্ড সংযোগকারী মাধ্যমে তার শক্তি এবং নিয়ন্ত্রণ সংকেত আঁকে এবং সার্ভো ড্রাইভ চেইন সংযোগের জন্য তার FSSB ফাইবার-অপটিক সংযোগকারী সরবরাহ করে.

প্রশ্ন ২ঃ কোন সার্ভো ড্রাইভগুলি A20B-3300-0478 এর সাথে সংযুক্ত?

A20B-3300-0478 FSSB ফাইবার অপটিক আউটপুট সরবরাহ করে যা FANUC আলফা-আই সার্ভো ড্রাইভ মডিউল (A06B-6114 αis সিরিজ, A06B-6096 আলফা SVM সিরিজ, ইত্যাদি) এর সাথে ডেইজি-চেইন টোপোলজিতে সংযুক্ত হয়।অ্যাড-অন মডিউল থেকে প্রতিটি FSSB চ্যানেল সিরিজ সংযুক্ত একাধিক ড্রাইভ সেবা করতে পারেন.

প্রশ্ন 3: A20B-3300-0478 প্রতিস্থাপন সার্ভো পরামিতি পরিবর্তন প্রয়োজন?

না. এই অ্যাড-অন মডিউল দ্বারা পরিবেশন করা অক্ষগুলির জন্য সমস্ত সার্ভো পরামিতি সিএনসি বা রোবট নিয়ামকের প্রধান এসআরএমে থাকে।সিস্টেম সব সংযুক্ত ড্রাইভ সঙ্গে FSSB যোগাযোগ পুনরায় স্থাপন এবং বিদ্যমান পরামিতি স্বয়ংক্রিয়ভাবে প্রয়োগ করে.

প্রশ্ন 4: A20B-3300-0478 কি CNC (30i) এবং রোবট (R-30i) অ্যাপ্লিকেশনগুলির মধ্যে বিনিময়যোগ্য?

হার্ডওয়্যার মডিউলটি 30i/31i/32i CNC এবং R-30i রোবট নিয়ামক উভয়ের জন্য নিশ্চিত করা হয়েছে। তবে নির্দিষ্ট কনফিগারেশন (FSSB চ্যানেলের সংখ্যা,সফটওয়্যার সেটিংস) সিএনসি এবং রোবট অ্যাপ্লিকেশন মধ্যে ভিন্ন হতে পারেসংশ্লিষ্ট রক্ষণাবেক্ষণ ম্যানুয়াল থেকে নিশ্চিত করুন যে একই মডিউল ভেরিয়েন্ট ক্রস প্রতিস্থাপনের আগে উভয় অ্যাপ্লিকেশনের জন্য সঠিক।

প্রশ্নঃ A20B-3300-0478 এবং Axis কার্ড (A20B-3300-063x) এর মধ্যে পার্থক্য কী?

A20B-3300-063x Axis Cards (0635/0638) হল নিম্ন-শেষ FANUC CNC প্ল্যাটফর্মের জন্য বেস অক্ষ নিয়ন্ত্রণ মডিউল (0i-D এবং সম্পর্কিত) । The A20B-3300-0478 is a servo add-on expansion module specifically for the FS30i and R-30i platforms — which already have base FSSB channels on the main board and require this add-on for extended axis countsতারা বিভিন্ন সিএনসি প্ল্যাটফর্ম স্তর পরিবেশন করে।
