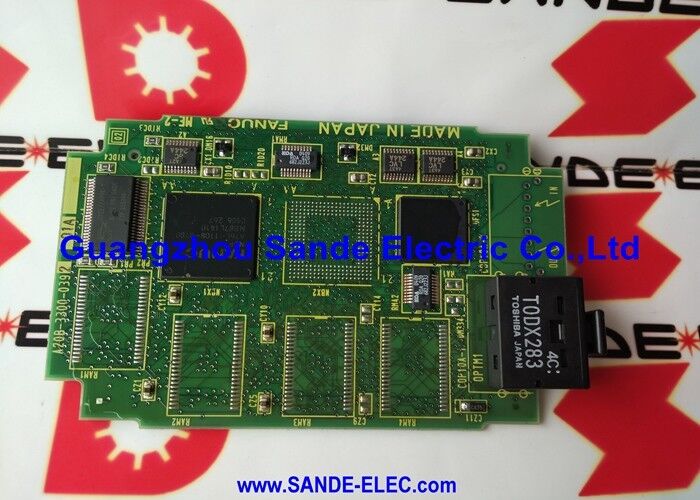

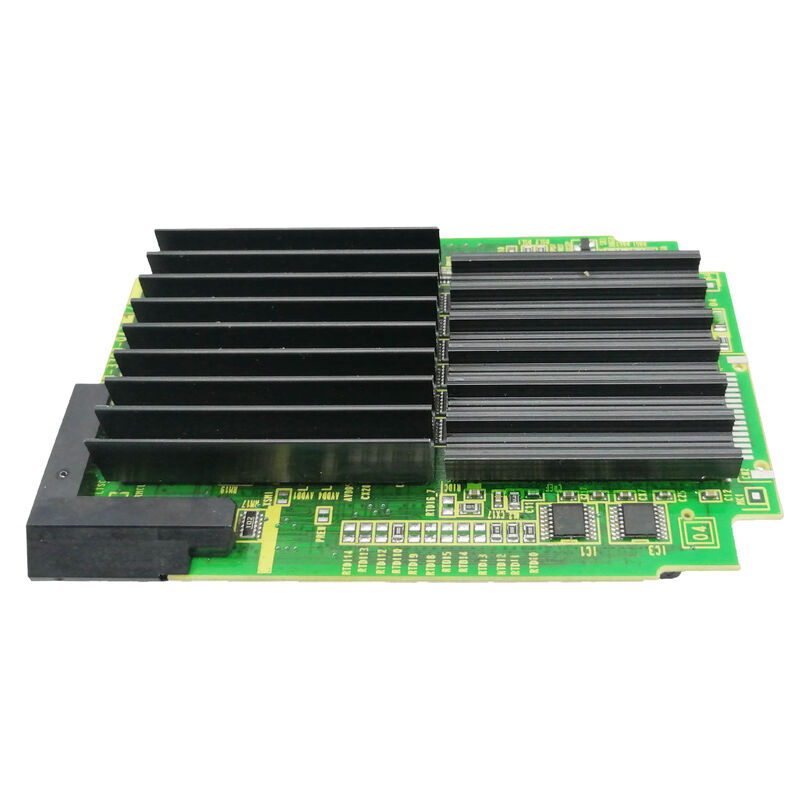

A20B-3300-0442 Fanuc PCB বোর্ড A20B33000442 A2OB-33OO-O442

A20B-3300-0442∙ FANUC FSSB 2-প্যাথ 16-অক্ষ সার্ভো মডিউল B24 ∙ উচ্চ-অক্ষ মাল্টি-প্যাথ সিএনসি / 30i / 31i / 32i / A20B-3300 সিরিজ

16 টি অক্ষ 2 টি পথ জুড়ে উচ্চ-অক্ষ সিএনসি মডিউল

A20B-3300-0442 044x পরিবারের সর্বোচ্চ অক্ষ সংখ্যা (16 অক্ষ) 2-পথে স্থাপত্যের সাথে একত্রিত করে।এই সংমিশ্রণটি এটিকে সবচেয়ে চাহিদাপূর্ণ সিএনসি মেশিন টুল কনফিগারেশনের জন্য মডিউল হিসাবে চিহ্নিত করে ¢ যেখানে একটি 2-পথে সিএনসি একযোগে অনেক সার্ভো অক্ষ নিয়ন্ত্রণ করে.

16 টি অক্ষ 2 টি পথ জুড়ে বিতরণ করা হয়েছেসাধারণত এর অর্থ হলঃ

• ১ম পথঃ৮ টি পর্যন্ত অক্ষ √ প্রধান স্পিন্ডল সার্ভো, টাওয়ার, জেড-অক্ষ, এক্স-অক্ষ, ওয়াই-অক্ষ, সি-অক্ষ এবং সহায়ক সার্ভো ফাংশন
• ২ নং পথঃ৮ টি পর্যন্ত অক্ষ ∙ সাবস্পিন্ডল, দ্বিতীয় টাওয়ার, অতিরিক্ত পজিশনিং অক্ষ এবং সেকেন্ডারি সার্ভো ফাংশন একসাথে,সমস্ত 16 টি অক্ষ A20B-3300-0442 এর দ্বৈত-পথের FSSB যোগাযোগের মাধ্যমে সমন্বয় করা হয়.

মূল বৈশিষ্ট্যাবলী

এফএসএসবি ডেটা ঘনত্ব প্রতি চক্র প্রতি 16 ড্রাইভ সমন্বয়

প্রতিটি সার্ভো ইন্টারপোলেশন চক্রের মধ্যে একটি 2-পথের FSSB কনফিগারেশনে 16 টি ড্রাইভ পরিচালনা করার জন্য উল্লেখযোগ্য ডেটা ব্যান্ডউইথ এবং প্রসেসিং প্রয়োজনঃ প্রতিটি FSSB চক্রের অবশ্যইঃ

1. 16 টি পৃথক ড্রাইভে অবস্থান কমান্ড প্রেরণ করুন (২ টি এফএসএসবি ডেইজি চেইনে বিভক্ত)
2. 16 টি পৃথক ড্রাইভ থেকে এনকোডার ফিডব্যাক পান
3. A20B-3300-0442 এর ডিএসপি-ভিত্তিক প্রসেসিং এই সম্পূর্ণ 16 টি অক্ষ পরিচালনা করে,2 পথের মধ্যে FSSB লেনদেন interpolation সময়ের ¢ সরভো আপডেট হার সুষ্ঠু জন্য প্রয়োজনীয় প্রদান, একই সময়ে 16 টি অক্ষ জুড়ে সঠিক গতি।

অ্যাপ্লিকেশন দৃশ্যকল্প

জটিল টার্নমিল সেন্টার সার্ভো মডিউল ত্রুটিঃডাবল টাওয়ার, ডাবল স্পিন্ডল, ওয়াই-অক্সিস এবং সি-অক্সিস সহ একটি FANUC 30i নিয়ন্ত্রিত টার্নিং-ফ্রিলিং সেন্টার একাধিক অক্ষ জুড়ে এফএসএসবি এলার্ম বিকাশ করে। A20B-3300-0442 ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন 16-অক্ষ 2-পথের FSSB যোগাযোগ পুনরুদ্ধার করে.

এফএমএস সার্ভো এক্সপেনশনঃএকটি নমনীয় উত্পাদন সিস্টেমের FANUC CNC একটি অতিরিক্ত মেশিনিং স্টেশনের জন্য নতুন সার্ভো অক্ষ যুক্ত করে। A20B-3300-0442 এর 16-অক্ষের ক্ষমতা প্রসারিত অক্ষের পরিপূরক জন্য হেডরুম সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ বি২৪ মডিউলের ২টি পথের মধ্যে ১৬টি অক্ষ কিভাবে বিতরণ করা হয়?

অক্ষ-থ্রুট বরাদ্দটি সিএনসির সিস্টেম পরামিতিগুলির মাধ্যমে কনফিগার করা হয় যা মডিউলে হার্ডওয়্যারযুক্ত নয়। সাধারণত, প্রতিটি পথে 8 টি অক্ষ বরাদ্দ করা হয়, যদিও একটি অসম বিভক্ত (যেমন,10+6) মেশিনের কনফিগারেশনের উপর নির্ভর করে সম্ভবমডিউলটি মোট ১৬ টি FSSB- পরিচালিত অক্ষ সরবরাহ করে; পথ নির্ধারণ একটি সফ্টওয়্যার কনফিগারেশন।

প্রশ্ন ২ঃ FANUC 30i বাস্তুতন্ত্রের মধ্যে A20B-3300-0442 কি সর্বোচ্চ অক্ষের FSSB মডিউল?

এই সেশনে নিশ্চিত হওয়া A20B-3300-044x পরিবারের মধ্যে, 16 টি অক্ষের A20B-3300-0442 সর্বাধিক নির্দিষ্ট।বৃহত্তর A20B-3300 পরিবার পরবর্তী রোবট নিয়ামক প্রজন্মের জন্য 36 টি পর্যন্ত অক্ষ সহ মডিউলগুলি অন্তর্ভুক্ত করে (R-30iB প্লাস): A20B-3300-0815), কিন্তু এই বিভিন্ন প্ল্যাটফর্ম পরিবেশন করে। হার্ডওয়্যার ডকুমেন্টেশন থেকে নির্দিষ্ট 30i/31i/32i CNC জন্য প্রযোজ্য সর্বোচ্চ নিশ্চিত করুন।

প্রশ্ন 3: A20B-3300-0442 প্রতিস্থাপনের জন্য কি সমস্ত 16 টি অক্ষ জুড়ে সার্ভো পরামিতি পুনরায় প্রবেশের প্রয়োজন?

না. সব 16 অক্ষ সার্ভো পরামিতি CNC এর প্রধান SRAM বাস. CNC প্রতিস্থাপন মাউন্ট পরে স্বয়ংক্রিয়ভাবে তাদের পুনরায় লোড.সম্পূর্ণ উত্পাদনে ফিরে যাওয়ার আগে উভয় প্রোগ্রাম পথ জুড়ে সমস্ত 16 টি অক্ষের উপর কম গতিতে সার্ভো প্রতিক্রিয়া যাচাই করুন.

প্রশ্ন 4: A20B-3300-0442 একটি নিম্ন অক্ষের FSSB মডিউল থেকে একটি 30i CNC আপগ্রেড করতে ব্যবহার করা যেতে পারে?

30i সিএনসির সর্বাধিক অক্ষের সংখ্যাটি সফ্টওয়্যার বিকল্প এবং প্রধান বোর্ড স্পেসিফিকেশন দ্বারা সীমাবদ্ধ নয়। কেবলমাত্র FSSB মডিউল দ্বারা নয়।A20B-3300-0442 ফিটিং বর্তমানে সক্রিয় বেশী অতিরিক্ত অক্ষ আনলক কিনা CNC এর সফটওয়্যার বিকল্প কনফিগারেশন উপর নির্ভর করেঅক্ষ সম্প্রসারণ পদ্ধতির জন্য FANUC 30i সিরিজের হার্ডওয়্যার ডকুমেন্টেশন দেখুন।

প্রশ্ন 5: A20B-3300-0442 এ FSSB পথ প্রতি কতটি অক্ষের সংখ্যা উপলব্ধ?

মোট 16 টি অক্ষ এবং 2 টি এফএসএসবি পথের সাথে, সাধারণ বিভক্তটি প্রতি পথে 8 টি পর্যন্ত অক্ষ সরবরাহ করে ¢ প্রতি পথে একটি এফএসএসবি ডেইজি চেইন। প্রতিটি চেইন একাধিক সার্ভো ড্রাইভ মডিউল (এসভিএম 1, এসভিএম 2,SVM3) প্রতি চেইনে 8-অক্ষের সীমা পর্যন্ত. সঠিক কনফিগারেশন FSSB অক্ষ বরাদ্দ পরামিতি অনুসরণ করে।
