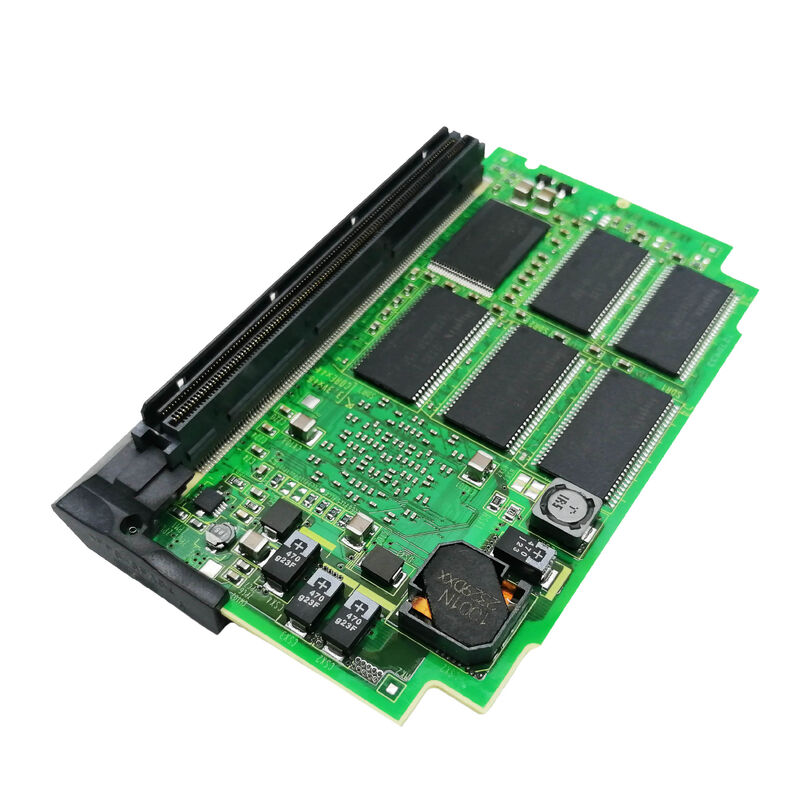

A20B-3300-0440 Fanuc PCB বোর্ড A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 | FANUC FSSB 2-পাথ এক্সিস সার্ভো মডিউল B26 — 30i / 31i / 32i / R-30i / DSP4 / মাল্টি-পাথ সার্ভো সম্প্রসারণ

2-পাথ সার্ভো মডিউল — "2 পাথ" মানে কি

FANUC CNC পরিভাষায় "2 PATH" বলতে 2-পাথ কন্ট্রোল বোঝায় — একটি CNC কনফিগারেশন যেখানে একই কন্ট্রোলারের মধ্যে দুটি স্বাধীন প্রোগ্রাম সিকোয়েন্স একই সাথে কার্যকর হয়। প্রতিটি পথের নিজস্ব প্রোগ্রাম ব্লক, নিজস্ব স্পিন্ডল, সার্ভো অক্ষের নিজস্ব সেট এবং নিজস্ব সমন্বয় ব্যবস্থা রয়েছে। এটি মাল্টি-অক্ষ একক-পাথ নিয়ন্ত্রণ থেকে আলাদা। একক-পাথ সিস্টেমে, সমস্ত অক্ষ একটি সমন্বিত গতি অনুক্রমে অবদান রাখে।

2-পাথ সিস্টেমে, দুটি পাথ স্বাধীনভাবে কাজ করে — পাথ 1 হয়ত প্রধান স্পিন্ডেলকে ঘুরিয়ে দিচ্ছে যখন পাথ 2 একই সাথে সাবস্পিন্ডেলের কাজ করছে, প্রতিটি আলাদা প্রোগ্রাম ব্লক নির্বাহ করছে। A20B-3300-0440 FSSB সার্ভো ইন্টারফেস প্রদান করে যা এই 2-পাথ আর্কিটেকচারকে সমর্থন করে — এর দ্বৈত FSSB পাথগুলি একই সাথে উভয় CNC প্রোগ্রাম পাথ পরিবেশনকারী সার্ভো ড্রাইভের সাথে সংযোগ করে।

মূল পণ্য তথ্য

DSP4 — উন্নত সার্ভো প্রসেসিং প্রযুক্তি

A20B-3300-0440 DSP4 (ডিজিটাল সিগন্যাল প্রসেসর, 4র্থ প্রজন্ম) প্রযুক্তি ব্যবহার করে। DSP4 30i/31i/32i প্ল্যাটফর্মের জন্য FANUC-এর উন্নত সার্ভো প্রসেসিং ASIC-এর প্রতিনিধিত্ব করে — B-জেনারেশন 039x সার্ভো কার্ডে ব্যবহৃত C5410A-এর উত্তরসূরি। DSP4 প্রদান করে:

উচ্চতর প্রক্রিয়াকরণ থ্রুপুট:প্রতি ইউনিট সময় আরও অক্ষ এবং আরও জটিল সার্ভো সমন্বয় সাপোর্ট করা — 30i প্ল্যাটফর্মের উচ্চ-অক্ষ-গণনা এবং মাল্টি-পাথ কনফিগারেশনের জন্য অপরিহার্য।

উন্নত সার্ভো নিয়ন্ত্রণ অ্যালগরিদম:DSP4-ভিত্তিক মডিউলগুলি সাম্প্রতিক FANUC HRV সার্ভো কন্ট্রোল মোডগুলিকে সমর্থন করে, যা উচ্চতর সার্ভো ব্যান্ডউইথ এবং আরও ভাল ট্র্যাকিং কর্মক্ষমতা প্রদান করে।

মাল্টি-পাথ সিঙ্ক্রোনাইজেশন:একই FSSB চক্রের মধ্যে দুটি স্বাধীন CNC প্রোগ্রাম পাথ জুড়ে অক্ষগুলির জন্য সার্ভো ডেটা সমন্বয় করা।

অ্যাপ্লিকেশন দৃশ্যকল্প

30i CNC 2-পাথ মেশিনিং সিস্টেম:একটি FANUC 30i CNC স্বাধীন প্রধান এবং সাবস্পিন্ডল পাথ সহ একটি টুইন-টারেট লেদ নিয়ন্ত্রণ করে। A20B-3300-0440 একই সাথে উভয় প্রোগ্রাম পাথ জুড়ে অক্ষগুলির জন্য FSSB সার্ভো যোগাযোগ প্রদান করে।

বহু-অক্ষ কোষ সহ R-30i রোবট:একটি জটিল অটোমেশন সেলের একটি R-30i রোবট কন্ট্রোলার A20B-3300-0440 ব্যবহার করে রোবট জয়েন্ট এবং বাহ্যিক অক্ষের জন্য FSSB সার্ভো ক্ষমতা প্রসারিত করতে।

FAQ

প্রশ্ন 1: A20B-3300-0440 এর জন্য "B26" উপাধির অর্থ কী?

"B26" হল A20B-3300-044x FSSB সার্ভো মডিউল পরিবারের মধ্যে মডিউল টাইপ শনাক্তকারী৷ "B" বি-জেনারেশন প্ল্যাটফর্মের সামঞ্জস্যকে চিহ্নিত করে। "26" হল এই প্রজন্মের মধ্যে নির্দিষ্ট টাইপ নম্বর, এই 2-পাথ কনফিগারেশনটিকে B24 (2-পাথ 16-অক্ষ) এবং B11 (1-পাথ 4-অক্ষ) থেকে আলাদা করে। একটি প্রতিস্থাপন সোর্স করার আগে এর লেবেল থেকে ইনস্টল করা মডিউলের পদবি নিশ্চিত করুন।

প্রশ্ন 2: A20B-3300-0440 এর 2টি পাথ জুড়ে কতটি সার্ভো অক্ষ সমর্থন করে?

B26 মডিউলের জন্য অক্ষ গণনা প্রযোজ্য FANUC 30i-সিরিজ হার্ডওয়্যার ডকুমেন্টেশন দ্বারা সংজ্ঞায়িত করা হয়। বর্ণনাটি একটি সুস্পষ্ট অক্ষ গণনা ছাড়াই "2 PATH AXIS SERVO MODULE" নির্দিষ্ট করে — এটিকে B24 (16 অক্ষ উল্লেখ করা হয়েছে) এবং B11 (4 অক্ষ উল্লেখ করা হয়েছে) থেকে আলাদা করে। প্রযোজ্য FANUC 30i/31i/32i হার্ডওয়্যার ম্যানুয়াল থেকে সঠিক অক্ষ ক্ষমতা নিশ্চিত করুন।

Q3: A20B-3300-0440 কি A20B-3300-0442 (B24, 16 অক্ষ) এর সাথে বিনিময়যোগ্য?

উভয়ই 30i প্ল্যাটফর্মের জন্য 2-পাথ FSSB মডিউল, কিন্তু B26 এবং B24 হল বিভিন্ন স্পেসিফিকেশন সহ বিভিন্ন ধরনের উপাধি। তারা বিনিময়যোগ্য নয়। একটি নির্দিষ্ট মেশিনের জন্য সঠিক মডিউলটি প্রধান বোর্ডের স্পেসিফিকেশনের সাথে মিলে যাওয়া মডিউল উপাধি দ্বারা চিহ্নিত করা হয়।

Q4: A20B-3300-0440 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। উভয় পাথ জুড়ে সমস্ত অক্ষের জন্য সার্ভো প্যারামিটার CNC-এর প্রধান SRAM-এ থাকে। প্রতিস্থাপন মডিউল ফিট করার পরে, CNC সমস্ত সার্ভো প্যারামিটার পুনরায় লোড করে এবং উভয় প্রোগ্রাম পাথের জন্য FSSB যোগাযোগ পুনরায় স্থাপন করে। উত্পাদন পুনরায় শুরু করার আগে উভয় পথের সমস্ত অক্ষে কম গতিতে সার্ভো প্রতিক্রিয়া যাচাই করুন।
