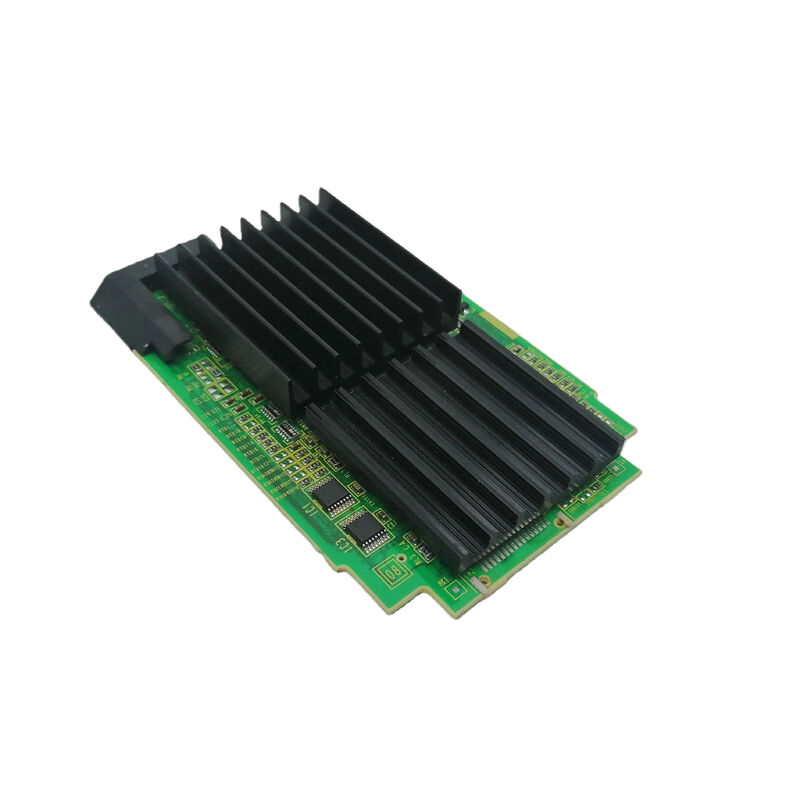

A20B-3300-0420 Fanuc PCB বোর্ড A20B33000420 A2OB-33OO-O42O

A20B-3300-0420∙ FANUC গ্রাফিক ইউজার ইন্টারফেস মডিউল ∙ 64MB DRAM / ডেডিকেটেড ডিসপ্লে প্রসেসর / সিএনসি অপারেটর ইন্টারফেস

জিইউআই মডিউল ৬৪ এমবি ∙ ডেডিকেটেড ডিসপ্লে প্রসেসিং

A20B-3300-0420 হল একটি ডেডিকেটেড গ্রাফিক ইউজার ইন্টারফেস মডিউল ∙ একটি প্লাগ-ইন প্রসেসর কার্ড যা শুধুমাত্র সিএনসির অপারেটর প্রদর্শন এবং গ্রাফিকাল ইন্টারফেস ফাংশনগুলিতে বরাদ্দ করা হয়।

উন্নত সিএনসি সিস্টেমের জন্য ফ্যানুকের আর্কিটেকচারাল নীতিতে প্রসেসিংয়ের দায়িত্ব ভাগ করা হয়েছেঃ

প্রধান সিপিইউ মডিউলঃজি-কোড এক্সিকিউশন, সার্ভো অক্ষ ইন্টারপোলেশন, পিএমসি সিঁড়ি এবং সমস্ত মেশিন নিয়ন্ত্রণ ফাংশন পরিচালনা করে। এর কাজের চাপ মেশিনের জটিলতার সাথে স্কেল করে।

GUI মডিউল (A20B-3300-0420):অপারেটর যা দেখেন তা হ্যান্ডেল করে ️ স্ক্রিন সামগ্রী উত্পাদন, সরঞ্জাম পথ গ্রাফিক্স রেন্ডারিং, মেনু পরিচালনা, কী ইনপুট প্রসেসিং এবং পিসি ফাংশন যদি সক্ষম করা হয়।GUI মডিউল এর প্রক্রিয়াকরণ সম্পূর্ণরূপে যন্ত্রপাতি কাজের চাপ থেকে স্বাধীন.

এই স্বাধীনতা নিশ্চিত করে যে প্রধান সিপিইউ জটিল মাল্টি-অক্ষ গতির গণনার সাথে ভারী লোড করা হয় তখনও প্রদর্শনটি প্রতিক্রিয়াশীল এবং স্থিতিশীল থাকে।

মূল বৈশিষ্ট্যাবলী

৬৪ এমবি ∙ ডিসপ্লে প্রসেসিংয়ের জন্য এই মেমরির কি প্রয়োজন?

64 এমবি 0420-এর সিএনসি প্ল্যাটফর্মের জন্য সম্পূর্ণ জিইউআই ফাংশন সেট সমর্থন করেঃ

ডিসপ্লে বাফারঃএকটি পূর্ণ রঙের 800 × 600 এলসিডি ডিসপ্লে প্রতি ফ্রেম বাফারে প্রায় 1.4MB প্রয়োজন। মসৃণ স্ক্রিন আপডেটের জন্য সামনের এবং পিছনের বাফারগুলির সাথে, এটি 64MB বরাদ্দের মধ্যে মোটামুটি 3MB খরচ করে।

টুল পাথ গ্রাফিক্সঃCNC এর গ্রাফিকাল প্রোগ্রাম চেক ফাংশন একটি 3D বা 2D গ্রাফিক হিসাবে টুল পথ দেখায়। এই বিশ্লেষণ টুল পথ স্থানাঙ্ক সংরক্ষণ, 3D থেকে 2D অভিক্ষেপ সঞ্চালন প্রয়োজন,এবং মেমরিতে রেন্ডার করা ইমেজ বজায় রাখা. ৬৪ এমবি জটিল মাল্টি-টুল প্রোগ্রামের ক্ষেত্রেও এর জন্য পর্যাপ্ত স্থান প্রদান করে।

মেনু এবং স্ক্রিনের অবস্থা পরিচালনাঃসমস্ত সিএনসি স্ক্রিন ভিউ ∙ পজিশন, প্রোগ, অফসেট, ডায়াগনোসিস, মেসেজ, গ্রাফ ∙ তাদের বর্তমান বিষয়বস্তু একই সাথে জিইউআই মডিউলের মেমরিতে বজায় রাখে তাত্ক্ষণিক স্ক্রিন সুইচিংয়ের জন্য।সমন্বিত অবস্থা তথ্য 64MB মধ্যে আরামদায়ক ফিট করে.

পিসি ফাংশন রানটাইম (যদি সক্ষম থাকে):পিসি ফাংশন স্তর, যদি উপস্থিত থাকে, সিএনসি ডিসপ্লে ফাংশনের পাশাপাশি চালিত হয়। 64 এমবি মেমরি চাপ ছাড়াই স্ট্যান্ডার্ড পিসি ফাংশন অ্যাপ্লিকেশনগুলির জন্য একটি কাজের স্থান সরবরাহ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

জিইউআই মডিউল ত্রুটি ✓ সিএনসি চলার সময় প্রদর্শন ক্ষতিঃএকটি ফ্যানুক সিএনসি ডিসপ্লে ব্যর্থতা বিকাশ করে ¢ অপারেটর প্যানেল কোনও চিত্র বা একটি হিমায়িত স্ক্রিন দেখায় না যখন সিএনসি মেশিনিং চালিয়ে যায়। A20B-3300-0420 ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন প্রদর্শন পুনরুদ্ধার করে.

জিইউআই মডিউল রক্ষণাবেক্ষণঃদীর্ঘ সেবা ঘন্টা সঙ্গে একটি FANUC CNC নিয়ন্ত্রণ রক্ষণাবেক্ষণের অধীনে।A20B-3300-0420 প্রতিস্থাপন করা হয় ডিসপ্লে মডিউলকে পরিচিত-ভাল অবস্থায় ফিরিয়ে আনতে এবং বয়সের সাথে সম্পর্কিত ডিসপ্লে অবনতি দূর করতে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: যদি A20B-3300-0420 একটি মেশিনিং চক্রের সময় ব্যর্থ হয়, মেশিনটি বন্ধ হয়ে যায়?

প্রধান সিপিইউ প্রোগ্রাম চালিয়ে যায় √ অক্ষ গতি এবং পিএমসি ক্রমগুলি জিইউআই মডিউল ব্যর্থতার দ্বারা প্রভাবিত হয় না। প্রদর্শনটি একটি ত্রুটি প্রদর্শন করবে বা অন্ধকার হয়ে যাবে,অপারেটরকে চক্রটি পর্যবেক্ষণ করা অসম্ভব করে তোলে. সঠিক পদক্ষেপ হল বর্তমান প্রোগ্রাম ব্লকটি নিরাপদে সম্পন্ন করার অনুমতি দেওয়া এবং তারপর জিইউআই মডিউল ত্রুটি সমাধান করা।

প্রশ্ন ২ঃ একই সিএনসিতে A20B-3300-0420 (64MB) কি A20B-3300-0551 (128MB) কে প্রতিস্থাপন করতে পারে?

এইগুলি জিইউআই মডিউলের বিভিন্ন মেমরি কনফিগারেশন। সিএনসির সফ্টওয়্যার বা পিসি ফাংশনের প্রয়োজন হলে 64 এমবি ভেরিয়েন্টটি 128 এমবি ভেরিয়েন্টের বিকল্প নয়। তবে,যদি 64MB ক্যাপাসিটি নির্দিষ্ট CNC কনফিগারেশনের জন্য যথেষ্ট হয়, 0420 সামঞ্জস্যপূর্ণ হতে পারে। প্রতিস্থাপনের আগে প্রযোজ্য FANUC হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন।

প্রশ্ন 3: জিইউআই মডিউল কোন সিএনসি পরামিতি বা প্রোগ্রাম সংরক্ষণ করে?

নং. সিএনসি পরামিতি, অংশ প্রোগ্রাম, এবং পিএমসি সিঁড়ি প্রধান বোর্ডে ডেডিকেটেড SRAM এবং FROM মডিউলগুলিতে থাকে।জিইউআই মডিউলের ৬৪ এমবি ড্রাম অস্থির ওয়ার্কিং মেমরি ∙ এটি শুধুমাত্র প্রদর্শন অবস্থা এবং রানটাইম ডেটা রাখে. A20B-3300-0420 প্রতিস্থাপন কোনো সংরক্ষিত মেশিনিং তথ্য প্রভাবিত করে না.

প্রশ্ন 4: কোন সিএনসি প্ল্যাটফর্মগুলি A20B-3300-0420 ব্যবহার করে?

A20B-3300-0420 A20B-3300 মডুলার জিইউআই আর্কিটেকচার ব্যবহার করে FANUC সিএনসি প্ল্যাটফর্মগুলিকে পরিষেবা দেয় mainly প্রধানত আই-সিরিজ সিএনসিগুলি ডেডিকেটেড ডিসপ্লে মডিউল স্লট সহ।হার্ডওয়্যার ডকুমেন্টেশনের খুচরা যন্ত্রাংশ টেবিল থেকে প্রযোজ্য সিএনসি মডেল নিশ্চিত করুন.

প্রশ্ন 5: A20B-3300-0420 (64MB) পিসি ফাংশন সহ সিএনসি সিস্টেমের জন্য উপযুক্ত?

৬৪ মেগাবাইট যথেষ্ট মাঝারি পরিসরের পিসি ফাংশন অ্যাপ্লিকেশনের জন্য। স্ট্যান্ডার্ড এইচএমআই কাস্টমাইজেশন, ডিএনসি যোগাযোগ সফটওয়্যার,এবং উৎপাদন তথ্য সংগ্রহ অ্যাপ্লিকেশন সাধারণত একটি 64MB জিইউআই মডিউল রানটাইম মধ্যে কাজ. যদি পিসি ফাংশন অ্যাপ্লিকেশন উচ্চতর মেমরি প্রয়োজনীয়তা আছে, 128MB GUI মডিউল (A20B-3300-0551) আরো উপযুক্ত।
