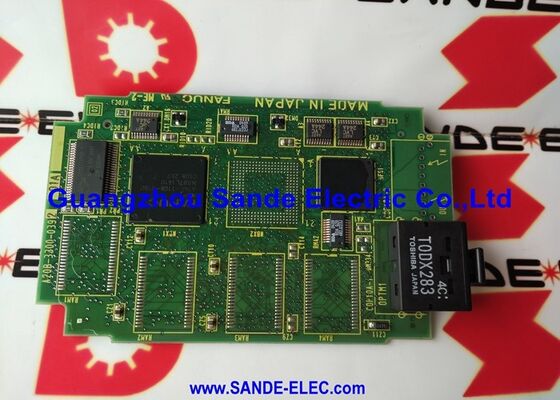

A20B-3300-0393 Fanuc PCB বোর্ড A20B33000393 A2OB-33OO-O393

A20B-3300-0393 | FANUC 2-Axis FSSB সার্ভো কন্ট্রোল কার্ড — একক-চ্যানেল / 2-অক্ষ CNC মডিউল / A20B-3300-039x সিরিজ

2-অক্ষ FSSB — কমপ্যাক্ট সার্ভো কন্ট্রোল

A20B-3300-0393 একটি একক প্লাগ-ইন কার্ডে 2-অক্ষ FSSB সার্ভো নিয়ন্ত্রণ সরবরাহ করে। একই পরিবারে 8-অক্ষ (0390) এবং 6-অক্ষ (0391) ভেরিয়েন্টগুলি মাল্টি-অক্ষ মেশিন এবং রোবট কন্ট্রোলারের ঠিকানা, 2-অক্ষ কার্ড এমন অ্যাপ্লিকেশনগুলিকে পরিবেশন করে যেখানে শুধুমাত্র দুটি সার্ভো অক্ষের FSSB-সংযুক্ত নিয়ন্ত্রণ প্রয়োজন।

দুটি অক্ষ হল CNC গতির জন্য মৌলিক ন্যূনতম — এবং CNC মেশিন টুল জনসংখ্যার একটি উল্লেখযোগ্য অংশ কভার করে:

বেসিক সিএনসি লেদস:সবচেয়ে সহজ CNC টার্নিং সেন্টার জেড-অক্ষ (বেড বরাবর ক্যারেজ ট্রাভার্স) এবং এক্স-অক্ষ (ব্যাস নিয়ন্ত্রণের জন্য ক্রস-স্লাইড চলাচল) নিয়ন্ত্রণ করে। ঠিক 2টি অক্ষ। A20B-3300-0393 এই কনফিগারেশনটিকে সম্পূর্ণভাবে একটি কার্ড দিয়ে কভার করে।

2-অক্ষ গ্রাইন্ডিং মেশিন:সার্ভো এক্স এবং জেড অক্ষ সহ একটি সারফেস গ্রাইন্ডার বা নলাকার গ্রাইন্ডার - আর নয় - 2-অক্ষ সার্ভো নিয়ন্ত্রণ ব্যবহার করে।

সহায়ক 2-অক্ষ অবস্থানকারী:রোবট সেল বা FMS (ফ্লেক্সিবল ম্যানুফ্যাকচারিং সিস্টেম) এ, 2-অক্ষ সার্ভো পজিশনার ওয়ার্কপিস ওরিয়েন্টেশন বা স্থানান্তর পরিচালনা করে। A20B-3300-0393 এই পেরিফেরাল সার্ভো ইউনিটগুলির জন্য FSSB সার্ভো ইন্টারফেস প্রদান করে।

এনালগ থেকে FSSB-তে সার্ভো আপগ্রেড:অ্যানালগ সার্ভো ইন্টারফেস ব্যবহার করা মেশিনগুলি, যখন FSSB- সামঞ্জস্যপূর্ণ ড্রাইভে আপগ্রেড করা হয়, 2-অক্ষ কনফিগারেশনের জন্য FSSB হোস্ট ইন্টারফেস প্রদান করতে A20B-3300-0393 ব্যবহার করতে পারে।

কী স্পেসিফিকেশন

A20B-3300-039x পরিবার — অক্ষ গণনা বিকল্প

039x C5410A সার্ভো কার্ড পরিবার FSSB অক্ষ গণনার সম্পূর্ণ পরিসীমা কভার করে:

2-অক্ষ কার্ড হল এই পরিবারের কমপ্যাক্ট শেষ — সবচেয়ে মৌলিক CNC অক্ষ কনফিগারেশনের জন্য প্রয়োজনীয় FSSB সার্ভো ইন্টারফেস প্রদান করে। এর ছোট অক্ষ গণনা সত্ত্বেও, এটি উচ্চ-অক্ষ-গণনা ভাইবোনদের মতো একই FSSB প্রযুক্তি এবং সার্ভো নিয়ন্ত্রণ আর্কিটেকচার ব্যবহার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

2-অক্ষ CNC লেদ সার্ভো কার্ডের ত্রুটি:একটি সিএনসি লেথের জেড এবং এক্স অক্ষগুলি একযোগে FSSB কমিউনিকেশন অ্যালার্ম তৈরি করে। A20B-3300-0393 ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন Z এবং X অক্ষ FSSB যোগাযোগ পুনরুদ্ধার করে।

2-অক্ষ অবস্থানকারী সার্ভো ইন্টারফেস:একটি রোবট সেলের 2-অক্ষ সার্ভো পজিশনার তার অবস্থানগত ড্রাইভের জন্য FSSB সার্ভো কার্ড হিসাবে A20B-3300-0393 ব্যবহার করে।

FAQ

প্রশ্ন 1: দুটি ড্রাইভের মধ্যে FSSB ডেইজি চেইন বাধাগ্রস্ত হলে কী হবে?

যদি ড্রাইভ 1 এবং ড্রাইভ 2 এর মধ্যে ফাইবার কেবলটি ভেঙে যায়, তাহলে FSSB কার্ডটি আর ড্রাইভ 2 এর সাথে যোগাযোগ করতে পারবে না। Axis 2 FSSB কমিউনিকেশন অ্যালার্ম তৈরি করবে। উভয় ফাইবার সংযোগের অখণ্ডতা — কার্ড থেকে ড্রাইভ 1, এবং ড্রাইভ 1 থেকে ড্রাইভ 2 — উভয় অক্ষ কাজ করার জন্য অবশ্যই বজায় রাখতে হবে৷

Q2: FSSB চেইনে অতিরিক্ত ড্রাইভ যোগ করা হলে A20B-3300-0393 কি 2টির বেশি অক্ষ চালাতে পারে?

না। A20B-3300-0393 শুধুমাত্র 2টি অক্ষের জন্য কনফিগার করা হয়েছে। সার্ভো কার্ডের FSSB প্রোটোকল কনফিগারেশন প্রতিটি FSSB ফ্রেমে কতগুলি ড্রাইভকে সম্বোধন করা হয়েছে তা নির্ধারণ করে। ডেইজি চেইনে তৃতীয় ড্রাইভ যুক্ত করা স্বীকৃত হবে না — শুধুমাত্র 2টি অক্ষ পরিবেশিত হয়।

প্রশ্ন 3: A20B-3300-0393 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?

না। উভয় অক্ষের সার্ভো প্যারামিটার CNC এর প্রধান SRAM-এ থাকে। প্রতিস্থাপন ফিট করার পরে, CNC পরামিতিগুলি স্বয়ংক্রিয়ভাবে পুনরায় লোড করে। উত্পাদন পুনরায় শুরু করার আগে উভয় অক্ষে কম গতিতে সার্ভো প্রতিক্রিয়া যাচাই করুন।

Q4: A20B-3300-0393 থেকে FSSB সংযোগ কি A20B-3300-0391 (6-অক্ষ) থেকে অভিন্ন?

উভয়ই একই FSSB ফিজিক্যাল ইন্টারফেস ব্যবহার করে — ডেইজি চেইনের প্রথম ড্রাইভে সংযোগকারী একটি ফাইবার-অপটিক সংযোগকারী। ফাইবার কেবল এবং ড্রাইভ হার্ডওয়্যার 039x পরিবার জুড়ে সামঞ্জস্যপূর্ণ। পার্থক্য হল কার্ডের প্রোটোকল ঠিকানায় কনফিগার করা ড্রাইভের সংখ্যা: A20B-3300-0393-এর জন্য 2, A20B-3300-0391-এর জন্য 6৷

প্রশ্ন 5: A20B-3300-0393 কোন সার্ভো ড্রাইভ এমপ্লিফায়ারের সাথে সংযোগ করতে পারে?

A20B-3300-0393 একটি FSSB ইনপুট সংযোগকারীর সাথে যেকোনো FANUC servo পরিবর্ধকের সাথে সংযোগ করে — যার মধ্যে রয়েছে Alpha-i SVM1, SVM2, এবং SVM3 সিরিজ (A06B-6096, A06B-6114) এবং FSSB-এর সাথে βi-সিরিজ ড্রাইভ। ড্রাইভটিকে অবশ্যই CNC সিস্টেমের সাথে সামঞ্জস্যপূর্ণ FSSB প্রোটোকল সংস্করণ সমর্থন করতে হবে।
