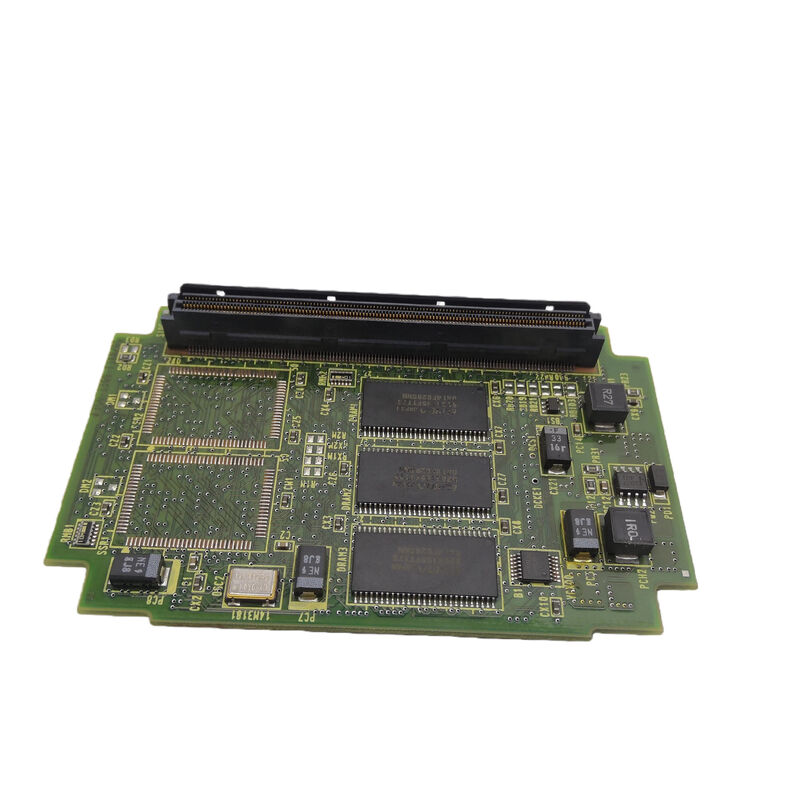

A20B-3300-0390 Fanuc PCB বোর্ড A20B33000390 A2OB-33OO-O39O

A20B-3300-0390∙ FANUC 8-Axis FSSB সার্ভো কন্ট্রোল কার্ড ∙ C5410A / সিরিজ 16i-B এবং R-J3iB / সিঙ্গল চ্যানেল ফাইবার অপটিক সার্ভো বাস

এক FSSB চ্যানেলে 8 টি অক্ষ √ উচ্চ ঘনত্বের সার্ভো কন্ট্রোল

A20B-3300-0390 একটি একক FSSB ফাইবার-অপটিক সংযোগে 8 সার্ভো অক্ষ চ্যানেল স্থাপন করে। এটি কার্ডের সংজ্ঞায়িত বৈশিষ্ট্যকিন্তু নিয়ন্ত্রণের ঘনত্ব এক যোগাযোগ চ্যানেলের মাধ্যমে অর্জন.

এফএসএসবি (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) সার্ভো কন্ট্রোল কার্ড থেকে উদ্ভূত একটি একক ফাইবার ক্যাবল থেকে একাধিক সার্ভো ড্রাইভকে ডেইজি-চেইন করে। The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

৮টি নিয়ন্ত্রিত অক্ষের সাথে একটি সিরিজ ১৬আই-এমবি মেশিনিং সেন্টার বা ৬টি জয়েন্ট অক্ষ এবং বাহ্যিক অক্ষ সহ একটি আর-জে৩আইবি রোবটের জন্য, এই কার্ডটি একটি স্লট থেকে সম্পূর্ণ এফএসএসবি সার্ভো ইন্টারফেস সরবরাহ করে।

মূল বৈশিষ্ট্যাবলী

এ২০বি-৩৩০০-০৩৯এক্স ০ সার্ভো কার্ড পরিবার

039x পরিসীমা হল C5410A সার্ভো কার্ড পরিবার, বিভিন্ন অক্ষের সংখ্যা সহঃ

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ১৬আই-এমবি ৮ অক্ষের মেশিনিং সেন্টারের সার্ভো ত্রুটিঃFANUC 16i-MB মেশিনিং সেন্টারে 8 টি নিয়ন্ত্রিত অক্ষ (X, Y, Z, A, B প্লাস টুল চেঞ্জার এবং প্যালেট অক্ষ) একাধিক অক্ষের উপর FSSB যোগাযোগ এলার্ম বিকাশ করে।A20B-3300-0390 ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন সব 8-অক্ষ FSSB যোগাযোগ পুনরুদ্ধার.

R-J3iB রোবট সার্ভো কার্ড ত্রুটিঃএকটি FANUC R-J3iB রোবট নিয়ামক যৌথ সার্ভো এলার্ম বিকাশ করে। A20B-3300-0390 8-অক্ষের সার্ভো কার্ডটি সনাক্ত ত্রুটি। প্রতিস্থাপন সমস্ত রোবট যৌথ ড্রাইভ পুনরুদ্ধার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0390 এর জন্য "1 চ্যানেল FSSB" মানে কি?

"1 চ্যানেল" মানে 8 টি অক্ষ এই কার্ড থেকে উদ্ভূত একটি একক FSSB ফাইবার অপটিক ডেইজি চেইন ভাগ করে। সমস্ত 8 টি ড্রাইভ সিরিজ সংযোগ করে। প্রতিটি ফাইবার ক্যাবলটি পরেরটিতে পাস করে।কার্ডের C5410A প্রতিটি FSSB চক্রের সম্পূর্ণ 8-ড্রাইভ যোগাযোগ পরিচালনা করেএটি মাল্টি-চ্যানেল এফএসএসবি কার্ডগুলির থেকে পৃথক যেখানে অক্ষ গ্রুপগুলি পৃথক ফাইবার চেইনে রয়েছে।

প্রশ্ন ২ঃ A20B-3300-0390 (8-অক্ষ) এবং A20B-3300-0391 (6-অক্ষ) এর মধ্যে পার্থক্য কী?

উভয়ই C5410A এএসআইসি এবং একক চ্যানেলের এফএসএসবি ব্যবহার করে। তারা একই সার্ভো কার্ড পরিবার যা কেবল অক্ষের সংখ্যায় পৃথক। 8-অক্ষের বৈকল্পিক আরও নিয়ন্ত্রিত জয়েন্ট সহ মেশিন বা রোবটকে পরিবেশন করে।6-অক্ষের বৈকল্পিক স্ট্যান্ডার্ড 6-সংমিশ্রণ রোবট দেহ বা 6-অক্ষের সিএনসি কনফিগারেশন পরিবেশন করে. উভয়ই একে অপরের সাথে বিনিময়যোগ্য নয় যদিও তারা একই এএসআইসি ভাগ করে।

প্রশ্ন 3: A20B-3300-0390 প্রতিস্থাপন servo পরামিতি পরিবর্তন প্রয়োজন?

না. সমস্ত সার্ভো অক্ষ পরামিতি (গেইন, মোটর টাইপ, এনকোডার টাইপ, ত্বরণ সীমাবদ্ধতা) CNC এর বা রোবট নিয়ামক প্রধান SRAM বাস। প্রতিস্থাপন A20B-3300-0390 মাউন্ট করার পরে,সিস্টেম স্বয়ংক্রিয়ভাবে সমস্ত অক্ষ পরামিতি পুনরায় লোড. পুরো গতিতে কাজ পুনরায় শুরু করার আগে সমস্ত 8 টি অক্ষের উপর কম গতিতে সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।

প্রশ্ন 4: A20B-3300-0390 কোন পরিবেশের মধ্যে কাজ করে?

IP20 সুরক্ষা ডিগ্রি এবং অনুরূপ আকারের বস্তুগুলি কার্ডের ইলেকট্রনিক্সের মধ্যে প্রবেশের বিরুদ্ধে সুরক্ষা দেয়। একটি সিল করা কন্ট্রোলার ক্যাবিনেটে ইনস্টল করার জন্য উপযুক্ত। অপারেটিং তাপমাত্রা পরিসীমা 060 °C,অতিরিক্ত শীতল ছাড়া শিল্প পরিবেশের জন্য উপযুক্তসিই সার্টিফিকেশন ইউরোপীয় নিরাপত্তা, ইএমসি এবং পরিবেশগত নির্দেশাবলীর সাথে সম্মতি নিশ্চিত করে।
