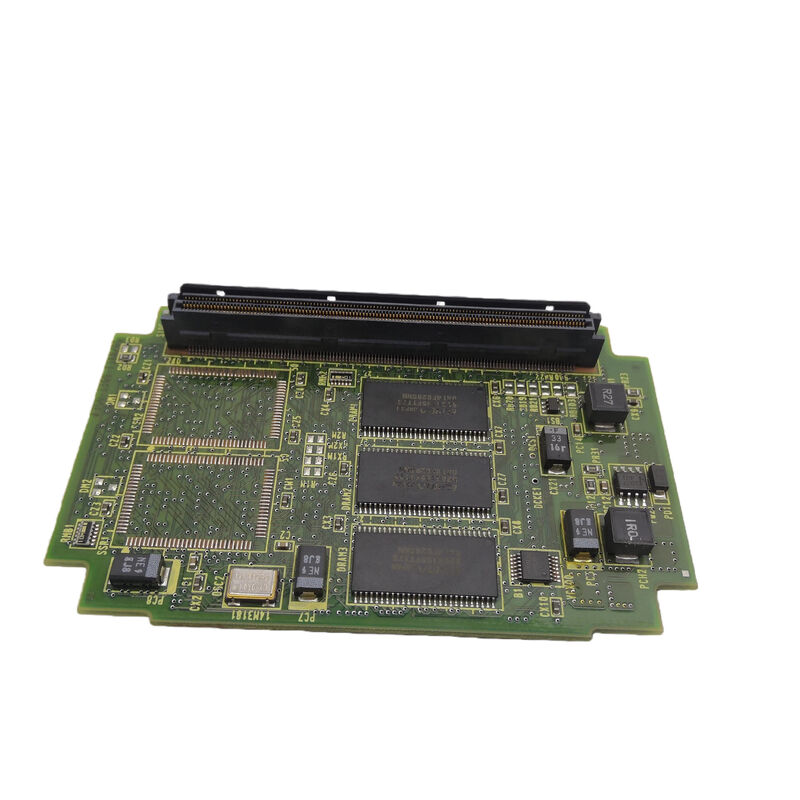

A20B-3300-0362 Fanuc PCB বোর্ড A20B33000362 A2OB-33OO-O362

A20B-3300-0362∙ FANUC ডিসপ্লে কন্ট্রোল মডিউল ∙ CNC অপারেটর ইন্টারফেস / ডিসপ্লে ড্রাইভার / A20B-3300-036x সিরিজ

ডিসপ্লে কন্ট্রোল মডিউল

A20B-3300-0362 হল একটি ডিসপ্লে কন্ট্রোল মডিউল একটি ডেডিকেটেড প্লাগ-ইন কার্ড যা সিএনসির অপারেটর ডিসপ্লে ইন্টারফেস পরিচালনা করে। ডিসপ্লে ম্যানেজমেন্টের সাথে প্রধান সিপিইউ মডিউলকে বোঝা দেওয়ার পরিবর্তে,FANUC এর আর্কিটেকচার একটি ডেডিকেটেড মডিউলকে প্রদর্শন নিয়ন্ত্রণকে বরাদ্দ করে.

এই বিচ্ছেদ অপারেশনাল ক্ষেত্রে গুরুত্বপূর্ণ সুবিধা প্রদান করেঃ

স্বতন্ত্র প্রদর্শন ব্যান্ডউইথঃপ্রধান সিপিইউ ডিসপ্লে রিফ্রেশ এবং স্ক্রিন ম্যানেজমেন্টের সাথে প্রসেসিং রিসোর্স ভাগ না করেই মোশন ইন্টারপোলেশন, সার্ভো সমন্বয় এবং পিএমসি কার্যকরকরণে সম্পূর্ণরূপে ফোকাস করতে পারে।

স্থিতিশীল অপারেটর ইন্টারফেসঃএমনকি যখন সিএনসির গতি সিস্টেম সর্বোচ্চ কম্পিউটেশনাল লোড এ থাকে তখনও জটিল ৫ অক্ষের কনট্যুরিং, মাল্টি-অক্ষের সামনের দিকে তাকানো,দ্রুত ব্লক প্রসেসিং ️ প্রদর্শন মডিউল মসৃণ স্ক্রিন আপডেট এবং প্রতিক্রিয়াশীল কী ইনপুট হ্যান্ডলিং বজায় রাখে.

মডুলার ফল্ট আইসোলেশনঃযদি ডিসপ্লে মডিউল একটি ত্রুটি বিকাশ, CNC এর যন্ত্রপাতি ক্ষমতা প্রভাবিত হয় না। বিপরীতভাবে,একটি প্রধান সিপিইউ ত্রুটি একটি কার্যকরী প্রদর্শন মডিউল মাধ্যমে নির্ণয় করা যেতে পারে যা অ্যালার্ম এবং অবস্থা তথ্য প্রদান অব্যাহত রাখতে পারে.

পণ্য সম্পর্কিত মূল তথ্য

এ২০বি-৩৩০০-০৩৬এক্স ডিসপ্লে কন্ট্রোল আর্কিটেকচার

A20B-3300 সিরিজের মধ্যে, 036x ব্যাপ্তি ডিসপ্লে-সম্পর্কিত নিয়ন্ত্রণ মডিউলগুলিকে গ্রুপ করে।A20B-3300-0362 হল এই গ্রুপের মধ্যে প্রদর্শন নিয়ন্ত্রণ মডিউল যা CNC এর সফ্টওয়্যার-উত্পাদিত স্ক্রিন সামগ্রী থেকে শারীরিক অপারেটর প্রদর্শন হার্ডওয়্যারে ডেটা প্রবাহ পরিচালনা করে.

একটি FANUC CNC এর ডিসপ্লে কন্ট্রোলের মধ্যে বেশ কয়েকটি স্তর রয়েছেঃ

ভিডিও জেনারেশনঃসিএনসির অভ্যন্তরীণ ডিসপ্লে ডেটা রূপান্তর করা হচ্ছে, টেক্সট অক্ষর, গ্রাফিক্স আদিম, কার্সার অবস্থান, ভিডিও সিগন্যাল ফরম্যাটে যা এলসিডি ডিসপ্লে প্যানেলের নিয়ামক প্রত্যাশা করে।

অক্ষর এবং গ্রাফিক্স রেন্ডারিং:ডিসপ্লে মডিউলটিতে সিএনসি টেক্সট প্রদর্শনের জন্য ব্যবহৃত রম ভিত্তিক অক্ষর সেট এবং গ্রাফিকাল উপাদানগুলির জন্য গ্রাফিক্স রেন্ডারিং লজিক (অক্ষ অবস্থান গ্রাফিক্স, অ্যালার্ম সূচক,স্ক্রিন বোতাম).

ডিসপ্লে সিঙ্ক্রোনাইজেশনঃঅনুভূমিক এবং উল্লম্ব সিঙ্ক্রোনাইজেশন সংকেত উত্পাদন যা স্থিতিশীল প্রদর্শন সময় বজায় রাখে, প্রতিটি পিক্সেলের লাইন প্রদর্শন ফ্রেমের মধ্যে সঠিক অবস্থানে লেখা হয় তা নিশ্চিত করে।

কী ইনপুট প্রসেসিংঃঅপারেটর কীবোর্ডের কী ম্যাট্রিক্স স্ক্যানগুলি প্রায়শই ডিসপ্লে ইউনিটের নিয়ামক দ্বারা পরিচালিত হয়। ডিসপ্লে মডিউলটি কী স্ক্যান ডেটা প্রক্রিয়া করতে পারে এবং মূল সিপিইউতে ডিকোড করা কী কোডগুলি পাস করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি ডিসপ্লে ত্রুটিঃএকটি FANUC সিএনসি ডিসপ্লে সমস্যার বিকাশ করে √ বিকৃত স্ক্রিন, ভুল অক্ষর প্রদর্শন, বা ডিসপ্লে ক্ষতি যখন সিএনসি যন্ত্রপাতি চালিয়ে যায়।A20B-3300-0362 ডিসপ্লে কন্ট্রোল মডিউল ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন সঠিক প্রদর্শন ফাংশন পুনরুদ্ধার করে.

ডিসপ্লে সিস্টেমের রক্ষণাবেক্ষণঃএকটি FANUC সিএনসি কন্ট্রোল সিস্টেমকে ইলেকট্রনিক রক্ষণাবেক্ষণ করা হয়। A20B-3300-0362 ডিসপ্লে কন্ট্রোল মডিউলটি অন্যান্য বয়স্ক নিয়ন্ত্রণ মডিউলগুলির সাথে প্রতিস্থাপিত হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0362 এর ব্যর্থতা কি সিএনসি মেশিনিং ক্ষমতাকে প্রভাবিত করে?

ডিসপ্লে কন্ট্রোল মডিউল অপারেটর ইন্টারফেস ✓ স্ক্রিন এবং কীবোর্ড ফাংশন পরিচালনা করে।অপারেটর চাক্ষুষ ইন্টারফেস হারায় কিন্তু CNC এর মূল যন্ত্রপাতি ফাংশন (প্রোগ্রাম নির্বাহ, সার্ভো কন্ট্রোল, পিএমসি) প্রধান সিপিইউ মডিউল চালিয়ে যান। বাস্তবে, একটি কাজ প্রদর্শন ছাড়া নিরাপদ অপারেশন অসম্ভব, কিন্তু মেশিন প্রদর্শন মডিউল ব্যর্থতার কারণে যান্ত্রিকভাবে বন্ধ না।

প্রশ্ন ২ঃ কোন FANUC সিএনসি মডেল A20B-3300-0362 ব্যবহার করে?

A20B-3300 ডিসপ্লে কন্ট্রোলার মডিউলগুলি বিভিন্ন FANUC CNC প্রজন্মকে পরিবেশন করে যা মডুলার ডিসপ্লে কন্ট্রোলার আর্কিটেকচার ব্যবহার করে।FANUC CNC হার্ডওয়্যার ম্যানুয়ালের স্পেয়ার পার্টস টেবিল থেকে নির্দিষ্ট CNC মডেলটি নিশ্চিত করুন.

প্রশ্ন 3: A20B-3300-0362 প্রতিস্থাপনের জন্য কি কোন সফটওয়্যার কনফিগারেশন প্রয়োজন?

ডিসপ্লে কন্ট্রোল মডিউল একটি হার্ডওয়্যার ইন্টারফেস বোর্ড যা সাধারণত প্রতিস্থাপনের পরে কোনও সফ্টওয়্যার কনফিগারেশনের প্রয়োজন হয় না।ডিসপ্লে ফাংশন স্বয়ংক্রিয়ভাবে পুনরুদ্ধার যখন প্রতিস্থাপন মডিউল মাউন্ট করা হয় এবং সিস্টেম শক্তি আপ. প্রযোজ্য FANUC সার্ভিস ডকুমেন্টেশন থেকে নিশ্চিত করুন।

প্রশ্ন 4: A20B-3300-0362 এবং GUI মডিউল (A20B-3300-0551) এর মধ্যে সম্পর্ক কী?

জিইউআই মডিউল (এ২০বি-৩৩০০-০৫৫১) উন্নত ডিসপ্লে এবং পিসি ফাংশনের জন্য ১২৮ এমবি ড্রাম সহ উচ্চ-কার্যকারিতা গ্রাফিক্স প্রসেসিং সরবরাহ করে।A20B-3300-0362 হল একটি ডিসপ্লে কন্ট্রোল মডিউল যা 036x পরিসরে রয়েছেতারা বিভিন্ন FANUC CNC প্রজন্ম বা কনফিগারেশনের জন্য বিভিন্ন প্রদর্শন ব্যবস্থাপনা পদ্ধতির প্রতিনিধিত্ব করে।
