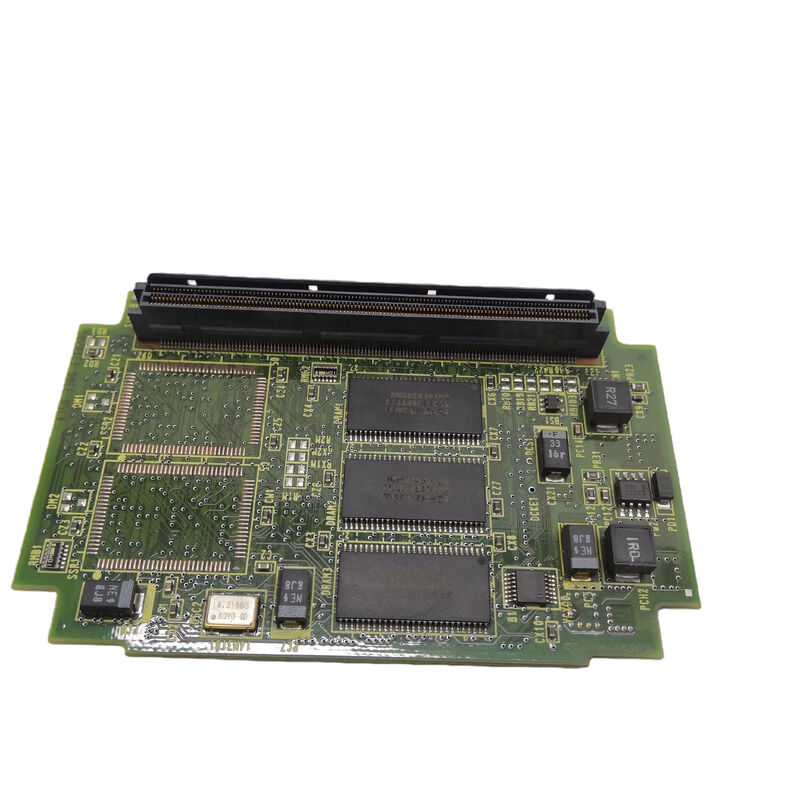

A20B-3300-0331 Fanuc PCB বোর্ড A20B33000331 A2OB-33OO-O33I

A20B-3300-0331∙ FANUC উইন্ডোজ সিই সিপিইউ পিসিবি Embedded OS Processor / A20B-3300 Series / Industrial CNC Automation

উইন্ডোজ সিই ∙ শিল্প সিএনসির জন্য এমবেডেড কম্পিউটিং

A20B-3300-0331 এর বিবরণে "WINDOWS CE" নামকরণ রয়েছে যা এটিকে মাইক্রোসফ্ট উইন্ডোজ সিই এমবেডেড অপারেটিং সিস্টেম চালানোর জন্য একটি সিপিইউ বোর্ড হিসাবে চিহ্নিত করে।এটি A20B-3300 CPU মডিউল পরিবারের মধ্যে একটি স্বতন্ত্র বিভাগ: যেখানে বেশিরভাগ A20B-3300 বোর্ড সরাসরি FANUC এর মালিকানাধীন CNC কার্নেল চালায়, একটি উইন্ডোজ সিই CPU বোর্ড পিসি ফাংশন স্তর চালায়।

FANUC সিএনসিতে উইন্ডোজ সিইঃFANUC কিছু সিএনসি প্ল্যাটফর্মের জন্য একটি উইন্ডোজ সিই-ভিত্তিক পিসি ফাংশন বিকল্প সরবরাহ করেছিল যা সিএনসি কার্নেলের পাশাপাশি একটি হালকা ওজনযুক্ত এমবেডেড উইন্ডোজ পরিবেশ চালানোর অনুমতি দেয়। এটি সরবরাহ করেছিলঃ

কাস্টম অপারেটর ইন্টারফেসঃমেশিন নির্মাতারা উইন্ডোজ সিই-সামঞ্জস্যপূর্ণ সরঞ্জামগুলি ব্যবহার করে এইচএমআই স্ক্রিনগুলি বিকাশ করতে পারে FANUC পিসি ফাংশন বিকল্পের সম্পূর্ণ উইন্ডোজ এক্সপি প্রয়োজনীয়তা ছাড়াই মেশিন-নির্দিষ্ট অপারেটর ইন্টারফেস উপস্থাপন করে.

ডেটা সংযোগঃউইন্ডোজ সিই টিসিপি / আইপি নেটওয়ার্কিং, সিরিয়াল যোগাযোগ এবং স্ট্যান্ডার্ড শিল্প ডেটা এক্সচেঞ্জ প্রোটোকলগুলি সমর্থন করে যা সিএনসিকে কারখানার নেটওয়ার্ক, ডিএনসি সিস্টেম,এবং এমবেডেড ওএস পরিবেশে উৎপাদন পর্যবেক্ষণ সফটওয়্যার.

লাইটওয়েট রানটাইমঃউইন্ডোজ সিই ইন্ডাস্ট্রিয়াল এমবেডেড হার্ডওয়্যারের জন্য ডিজাইন করা হয়েছিল ∙ এটি সম্পূর্ণ ডেস্কটপ উইন্ডোজের তুলনায় অনেক কম মেমরি এবং প্রসেসর পারফরম্যান্সের প্রয়োজন ছিল,এটিকে সিএনসি সিপিইউ মডিউলের সীমাবদ্ধ কম্পিউটিং পরিবেশের জন্য উপযুক্ত করে তোলে.

পণ্য সম্পর্কিত মূল তথ্য

A20B-3300 সিপিইউ PCB বৈচিত্র্য

A20B-3300 সিরিজে বিভিন্ন সিএনসি ফাংশন পরিবেশন করে অনেকগুলি স্বতন্ত্র প্রসেসর কার্ডের ধরণ রয়েছে।এই সিরিজের মধ্যে 033x পরিসীমাটি স্ট্যান্ডার্ড পেন্টিয়াম সিপিইউ মডিউল (031x) এর পরে এবং এফএসএসবি সার্ভো মডিউল পরিসরের (039x-044x) আগে পরিবারের মাঝখানে অবস্থিতঅন্যান্য নিশ্চিত A20B-3300-033x বোর্ডের মধ্যে রয়েছেঃ

A20B-3300-0331:উইন্ডোজ সিই সিপিইউ পিসিবি এই পণ্যA20B-3300-0312:২১আই-বি (পটভূমি পরিবার) এর জন্য পেন্টিয়াম ১৬এমবি সিপিইউA20B-3300-0390/0391:C5410A FSSB সার্ভো কার্ড (পরে একই সিরিজে)

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি পিসি ফাংশন বোর্ডের ত্রুটিঃউইন্ডোজ সিই-ভিত্তিক পিসি ফাংশন সহ একটি ফ্যানুক সিএনসি সিস্টেম ওএস-স্তরের ব্যর্থতা বিকাশ করে ∙ উইন্ডোজ সিই পরিবেশটি শুরু করতে ব্যর্থ হয় বা ক্র্যাশ হয়, যখন সিএনসি নিজেই স্বাভাবিকভাবে চলতে থাকে।A20B-3300-0331 ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন উইন্ডোজ সিই পিসি ফাংশন পুনরুদ্ধার করে.

সিএনসি নিয়ন্ত্রণ ব্যবস্থা রক্ষণাবেক্ষণঃউইন্ডোজ সিই ইন্টারফেসের সাথে একটি ফ্যানুক সিএনসি ইলেকট্রনিক্স রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। এমবেডেড উইন্ডোজ সিই পরিবেশকে পরিচিত-ভাল অবস্থায় ফিরিয়ে আনতে A20B-3300-0331 প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0331 কি সিএনসি মেশিনিং ফাংশন চালায়, অথবা শুধুমাত্র পিসি ফাংশন স্তর?

A20B-3300-0331 একটি "উইন্ডোজ সিই সিপিইউ পিসিবি" হিসাবে চিহ্নিত করা হয় এটি পিসি ফাংশন স্তরের জন্য উইন্ডোজ সিই অপারেটিং পরিবেশ সরবরাহ করে। সিএনসির মূল মেশিনিং ফাংশন (সার্ভো কন্ট্রোল,অন্তর্ভুক্তি, পিএমসি এক্সিকিউশন) উইন্ডোজ সিই পরিবেশ থেকে পৃথক সিএনসি কার্নেল আর্কিটেকচারে চালিত হয়।A20B-3300-0331 এর একটি ব্যর্থতা পিসি ফাংশন ইন্টারফেস প্রভাবিত কিন্তু CNC এর মৌলিক যন্ত্রপাতি ক্ষমতা প্রভাবিত করে না.

প্রশ্ন ২ঃ A20B-3300-0331 কোন উইন্ডোজ সিই সংস্করণ সমর্থন করে?

A20B-3300-0331 দ্বারা সমর্থিত উইন্ডোজ সিই সংস্করণটি বোর্ডে ইনস্টল করা FANUC সফটওয়্যার এবং প্রযোজ্য FANUC হার্ডওয়্যার এবং সফটওয়্যার রক্ষণাবেক্ষণ ডকুমেন্টেশন দ্বারা নির্ধারিত হয়।উইন্ডোজ সিই 3 সংস্করণে বিদ্যমান ছিল.0, 4.x, 5.0, এবং 6.0 ′′ প্রতিটি বিভিন্ন API সামঞ্জস্যের সাথে। প্রযোজ্য FANUC সিস্টেম ডকুমেন্টেশন থেকে নিশ্চিত করুন যে এই বোর্ডটি কোন সিই সংস্করণ সমর্থন করে।

প্রশ্ন 3: A20B-3300-0331 প্রতিস্থাপন CNC পরামিতি বা প্রোগ্রাম প্রভাবিত করে?

সিএনসি পরামিতি এবং অংশ প্রোগ্রামগুলি সিএনসি প্রধান বোর্ডে বা তার কাছে SRAM এবং FROM মডিউলগুলিতে সংরক্ষণ করা হয়, যা উইন্ডোজ সিই CPU PCB থেকে পৃথক।A20B-3300-0331 প্রতিস্থাপন সিএনসি মেশিনিং ডেটা প্রভাবিত করে না. উইন্ডোজ সিই পরিবেশে সংরক্ষিত কোনো কাস্টম এইচএমআই অ্যাপ্লিকেশন বা ডেটা প্রতিস্থাপনের পরে ব্যাকআপ থেকে পুনরুদ্ধারের প্রয়োজন হতে পারে।

প্রশ্ন ৪ঃ ফ্যানুক সিএনসিতে উইন্ডোজ সিই দ্বারা কোন শিল্প অ্যাপ্লিকেশনগুলি উপকৃত হয়?

FANUC CNC-এ উইন্ডোজ সিইঃ কাস্টম অপারেটর টাচ স্ক্রিন (স্ট্যান্ডার্ড FANUC MDI ইন্টারফেসের বাইরে), পিসি ছাড়াই স্থানীয় ডেটা সংগ্রহ,স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল কমিউনিকেশন প্রোটোকল ব্যবহার করে উদ্ভিদ স্তরের সিস্টেমের সাথে সংহতকরণ, এবং বারকোড/আরএফআইডি পাঠক ইন্টারফেস স্বয়ংক্রিয় অংশ সনাক্তকরণ এবং প্রোগ্রাম নির্বাচন জন্য।
