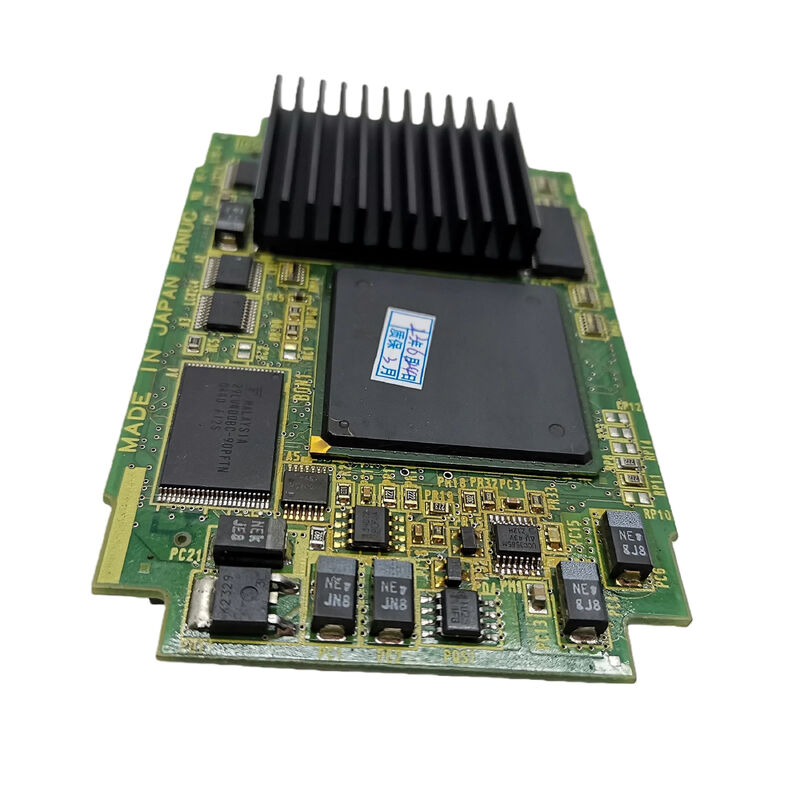

A20B-3300-0313 Fanuc CPU বোর্ড A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313 | FANUC F0i-C পেন্টিয়াম CPU মডিউল — 32MB SDRAM / সিরিজ 0i-C CNC / প্লাগ-ইন প্রসেসর কার্ড / মেশিন নিয়ন্ত্রণ এবং যুক্তি

সিরিজ 0i-C — পেন্টিয়াম যুগের CNC প্ল্যাটফর্ম

FANUC সিরিজ 0i-C (F0i-C) হল 0i CNC প্ল্যাটফর্মের তৃতীয় প্রজন্ম। A20B-3300-0313 এর ইন্টেল পেন্টিয়াম প্রসেসর পূর্ববর্তী 0i-A প্রজন্মের 486DX2 শ্রেণীর হার্ডওয়্যার থেকে একটি উল্লেখযোগ্য পদক্ষেপ চিহ্নিত করে:

প্রসেসিং আর্কিটেকচার:পেন্টিয়াম একটি সুপারস্কেলার পাইপলাইন প্রবর্তন করে যা প্রতি ঘড়ি চক্রে দুটি নির্দেশনা কার্যকর করতে সক্ষম (বনাম প্রতি চক্রে 486 এর একক নির্দেশনা)। জন্য

CNC কাজগুলি যেগুলি কম্পিউট-বাউন্ড — একাধিক যুগপত অক্ষ সহ জটিল ইন্টারপোলেশন, হাই লুক-হেড ব্লক কাউন্ট — পেন্টিয়ামের থ্রুপুট সুবিধা প্রতি মিলিসেকেন্ডে প্রক্রিয়া করা আরও প্রোগ্রাম ব্লকে অনুবাদ করে।

বিস্তৃত ডেটা পথ:পেন্টিয়ামের 64-বিট বাহ্যিক ডেটা বাস (বনাম 486-এর 32-বিট) প্রতি ঘড়ি চক্রে মেমরি ব্যান্ডউইথকে দ্বিগুণ করে। মেমরি-ইনটেনসিভ সিএনসি অপারেশনের জন্য — লুক-হেড বাফারে বড় প্রোগ্রাম ব্লক লোড করা, রিয়েল-টাইম প্যারামিটার টেবিলগুলি পরিচালনা করা — উচ্চ ব্যান্ডউইথ মেমরিতে CPU-এর অপেক্ষার সময়কে কমিয়ে দেয়।

32MB SDRAM:A20B-3300-0313 সরাসরি CPU মডিউলে 32MB SDRAM সংহত করে। SDRAM (সিঙ্ক্রোনাস DRAM) সিস্টেম ঘড়ির সাথে এর ক্রিয়াকলাপগুলিকে সিঙ্ক্রোনাইজ করে, অ্যাসিঙ্ক্রোনাস DRAM-এর অপেক্ষার অবস্থাকে বাদ দেয়। উন্নত বিকল্পগুলি সক্রিয় সহ সম্পূর্ণ 0i-C সফ্টওয়্যার স্যুট চালানোর জন্য একটি CNC এর জন্য, 32MB প্রয়োজনীয় কাজের স্থান প্রদান করে।

কী স্পেসিফিকেশন

ইথারনেট এবং অ্যাডভান্সড প্রসেসিং

fanuc-controller.com বর্ণনায় উল্লেখ করা হয়েছে যে A20B-3300-0313 "FANUC CNC কন্ট্রোলারে ব্যবহারের জন্য ইঞ্জিনিয়ার করা হয়েছে (যেমন, এম্বেডেড ইথারনেট এবং উন্নত প্রক্রিয়াকরণের প্রয়োজন সহ সিরিজ 21i)।" পেন্টিয়াম প্রসেসর এবং 32MB SDRAM ক্ষমতা 0i-C/21i প্রজন্মের উন্নত বৈশিষ্ট্যগুলিকে সমর্থন করে:

• DNC এবং ডেটা সংগ্রহের জন্য অন্তর্নির্মিত ইথারনেট
• কাস্টম HMI অ্যাপ্লিকেশনের জন্য পিসি ফাংশন
• মসৃণ উচ্চ-গতির কনট্যুরিংয়ের জন্য উচ্চ-ঘনত্বের প্রোগ্রাম সামনের দিকে
• উন্নত PMC ফাংশন

অ্যাপ্লিকেশন দৃশ্যকল্প

0i-C CNC CPU মডিউল ব্যর্থতা:একটি সিরিজ 0i-C CNC একটি প্রসেসর-স্তরের ত্রুটি তৈরি করে — CPU কার্ডের ব্যর্থতার দিকে নির্দেশ করে অ্যালার্ম, বুটের মাধ্যমে CNC স্টল আংশিকভাবে, বা মাঝে মাঝে সিস্টেম রিসেট করে। A20B-3300-0313 CPU মডিউল প্রতিস্থাপন করা অন্য কোনো মডিউলকে প্রভাবিত না করে প্রসেসিং কোরকে পুনরুদ্ধার করে।

পরিকল্পিত CPU মডিউল প্রতিস্থাপন:একটি দীর্ঘ-চলমান 0i-C CNC সহ একটি উচ্চ-উৎপাদন মেশিন একটি প্রতিরোধমূলক রক্ষণাবেক্ষণ সময়সূচীর অংশ হিসাবে A20B-3300-0313 প্রতিস্থাপন করে, CPU মডিউলের পরিষেবা জীবন পুনরায় সেট করে।

FAQ

প্রশ্ন 1: A20B-3300-0313-এর জন্য কি SDRAM-কে কনফিগার করা বা ইনস্টলেশনের পরে পরীক্ষা করা দরকার?

SDRAM সরাসরি A20B-3300-0313 মডিউলের সাথে একত্রিত হয়েছে — এর জন্য আলাদা কনফিগারেশন বা পরীক্ষার প্রয়োজন নেই। প্রতিস্থাপন ফিট করার পরে প্রথম পাওয়ার-আপে, CNC-এর POST (পাওয়ার-অন সেলফ টেস্ট) স্টার্টআপ সিকোয়েন্সের অংশ হিসাবে স্বয়ংক্রিয়ভাবে SDRAM পরীক্ষা করে। এই পর্যায়ে সনাক্ত করা যেকোন SDRAM ত্রুটি CNC স্বাভাবিক অপারেশনে পৌঁছানোর আগে একটি সিস্টেম অ্যালার্ম তৈরি করে।

প্রশ্ন 2: A20B-3300-0313 কিভাবে A20B-3300-0475 (A3 প্রকার, 128MB DRAM) এর সাথে তুলনা করে?

উভয়ই A20B-3300 সিরিজের প্লাগ-ইন CPU মডিউল, কিন্তু বিভিন্ন CNC প্রজন্মের জন্য:

• A20B-3300-0313: পেন্টিয়াম ক্লাস, 32MB SDRAM, সিরিজ 0i-C এর জন্য
• A20B-3300-0475: A3 প্রকার, 128MB DRAM, নতুন প্ল্যাটফর্মের জন্য (0i-D A3 কনফিগারেশন)

0313-এ 32MB SDRAM বনাম 0475-এ 128MB তাদের নিজ নিজ CNC প্রজন্মের সফ্টওয়্যার পদচিহ্ন এবং প্রক্রিয়াকরণের প্রয়োজনীয়তা প্রতিফলিত করে। এই মডিউলগুলি বিনিময়যোগ্য নয়।

প্রশ্ন 3: A20B-3300-0313 ত্রুটিপূর্ণ সন্দেহ হলে কী পরীক্ষা করা উচিত?

CPU মডিউল প্রতিস্থাপন করার আগে: যাচাই করুন মূল বোর্ড স্লটের পাওয়ার সাপ্লাই রেলগুলি স্পেসিফিকেশনের মধ্যে রয়েছে (প্রযোজ্য হিসাবে 5V এবং 3.3V); নিশ্চিত করুন যে FROM মডিউলগুলি সঠিকভাবে বসে আছে এবং ক্ষতিগ্রস্থ নয়; পরীক্ষা করুন যে SRAM ব্যাটারি স্বাস্থ্যকর (একটি ব্যর্থ SRAM ব্যাটারি CPU ত্রুটিগুলি অনুকরণ করে এমন লক্ষণগুলি তৈরি করতে পারে)। যদি সমস্ত বাহ্যিক কারণ সঠিক নিশ্চিত করা হয় এবং সিস্টেম অ্যালার্মগুলি CPU-স্তরের ত্রুটিগুলি নির্দেশ করে, A20B-3300-0313 প্রতিস্থাপন উপযুক্ত।

প্রশ্ন 4: A20B-3300-0313-এর পেন্টিয়াম প্রসেসর কি একটি আদর্শ ইন্টেল ভোক্তা CPU নাকি FANUC-নির্দিষ্ট এমবেডেড ভেরিয়েন্ট?

FANUC CNC মডিউলগুলিতে ব্যবহৃত পেন্টিয়াম-শ্রেণির প্রসেসর হল ইন্টেল পেন্টিয়াম আর্কিটেকচারের একটি এমবেডেড শিল্প সংস্করণ, যা বর্ধিত তাপমাত্রা পরিসীমা, নির্ভরযোগ্যতার বৈশিষ্ট্য এবং শিল্প CNC অ্যাপ্লিকেশনগুলির দীর্ঘায়ু প্রাপ্যতার প্রয়োজনীয়তার জন্য নির্বাচিত। এটি একটি স্ট্যান্ডার্ড ডেস্কটপ পিসি পেন্টিয়ামের মতো একই ডিভাইস নয়, যদিও এটি একই নির্দেশনা সেট আর্কিটেকচার ব্যবহার করে।
