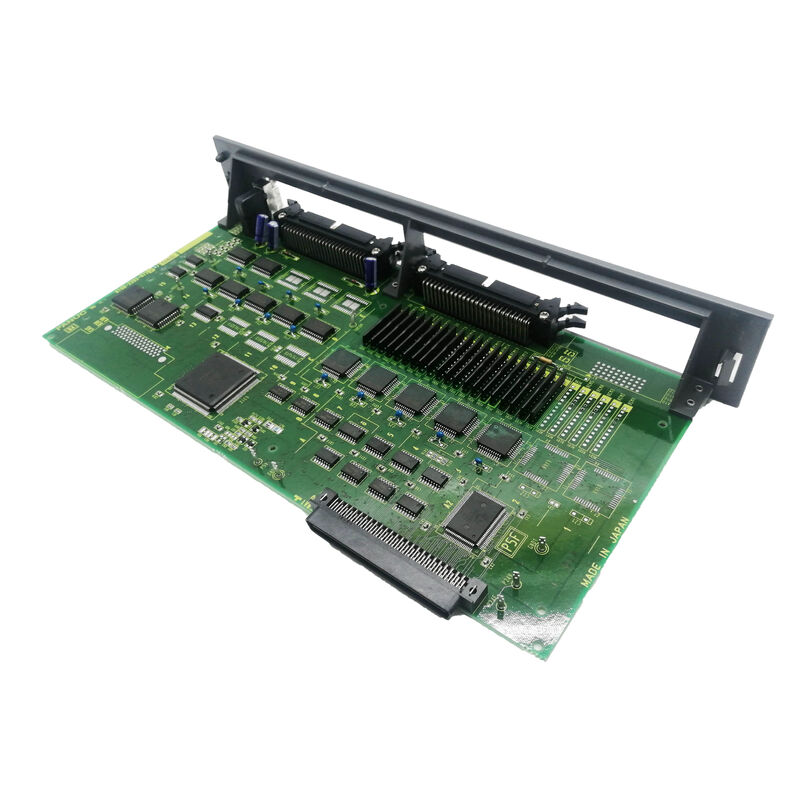

A16B-2200-0918 Fanuc PCB বোর্ড A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | FANUC সিরিজ 16/18 বিকল্প 1 গ্রাফিক এবং রিমোট বাফার PCB — CRT ভিডিও / DNC / প্রসারিত গ্রাফিক্স RAM / F16B

এক বিকল্প বোর্ডে দুটি উন্নত ফাংশন

A16B-2200-0918 এর বিকল্প 1 স্লটে দুটি উল্লেখযোগ্য CNC ক্ষমতা সম্প্রসারণকে একত্রিত করে:

প্রসারিত RAM সহ গ্রাফিক ডিসপ্লে প্রক্রিয়াকরণ:এই বোর্ডে "প্রসারিত গ্রাফিক CPU RAM"। এই বর্ধিত মেমরি গ্রাফিক্স প্রসেসরকে উচ্চ-রেজোলিউশন প্রদর্শন সামগ্রী এবং আরও জটিল গ্রাফিকাল ইন্টারফেস অবস্থা বজায় রাখতে দেয় — টুল পাথ গ্রাফিক চেক ডিসপ্লে সহ — বেস মেইন বোর্ডের ডিসপ্লে ফাংশনের মেমরির সীমাবদ্ধতা ছাড়াই।

দূরবর্তী বাফার যোগাযোগ:রিমোট বাফার হল FANUC-এর উচ্চ-গতির DNC ইন্টারফেস প্রযুক্তি। স্ট্যান্ডার্ড RS-232C DNC এর বিপরীতে (যা রিয়েল-টাইমে প্রোগ্রাম ডেটা স্ট্রীম করে পরিমিত বউড হারে), রিমোট বাফার প্রদান করে:

• একটি বড় অন-বোর্ড মেমরি বাফার যা উচ্চ গতিতে হোস্ট কম্পিউটার থেকে প্রোগ্রাম ডেটা প্রি-লোড করে
• CNC এই স্থানীয় বাফার থেকে তার নিজস্ব গতিতে পড়ে — হোস্ট কম্পিউটারের রিয়েল-টাইম প্রাপ্যতা থেকে স্বাধীন
• উচ্চ-গতির ইন্টারফেস যোগাযোগের সময় সংক্রান্ত সমস্যাগুলি দূর করে যা মেশিনিংকে বাধাগ্রস্ত করতে পারে এই দুটি ফাংশন একসাথে — উন্নত গ্রাফিক্স এবং হাই-স্পিড DNC — উৎপাদন পরিবেশের চাহিদার ক্ষেত্রে সিরিজ 16/18 CNC মেশিন টুলের দুটি সর্বাধিক সাধারণ ক্ষমতার সীমাবদ্ধতাগুলিকে সমাধান করে৷

কী স্পেসিফিকেশন

রিমোট বাফার বনাম স্ট্যান্ডার্ড RS-232C DNC

রিমোট বাফার এবং স্ট্যান্ডার্ড RS-232C DNC এর মধ্যে পার্থক্যটি ব্যবহারিক:

স্ট্যান্ডার্ড RS-232C DNC (A16B-2200-0910 অনুযায়ী):হোস্ট পিসি একবারে একটি প্রোগ্রাম ব্লক পাঠায় যেহেতু CNC সেগুলি চালায়। যদি পিসির কোনো প্রক্রিয়াকরণে বিলম্ব হয় — অন্যান্য কাজ, নেটওয়ার্ক ল্যাগ বা সফ্টওয়্যার ওভারহেডের কারণে — CNC এর ব্লক বাফার খালি চলে। এটি একটি ক্ষণস্থায়ী ফিডরেট ড্রপ (কাটিং গতিতে একটি শ্রবণযোগ্য এবং দৃশ্যমান বাধা) ঘটায় যা "DNC তোতলা" নামে পরিচিত। নির্ভুল পৃষ্ঠতলের জন্য, এই তোতলা দৃশ্যমান চিহ্ন তৈরি করে।

দূরবর্তী বাফার:হোস্ট সম্পূর্ণ (অথবা বড় অংশ) প্রোগ্রামটিকে A16B-2200-0918-এ রিমোট বাফার মেমরিতে উচ্চ গতিতে মেশিন করার আগে বা সময় ডাউনলোড করে। CNC তার স্থানীয় বাফার থেকে পড়ে — যা সবসময় ডেটার সাথে প্রস্তুত থাকে — পিসি টাইমিং নির্ভরতা দূর করে। DNC তোতলামি দূর হয়। সম্পূর্ণ প্রোগ্রামযুক্ত ফিডরেটে নির্ভুল মেশিনিং, এমনকি খুব দীর্ঘ প্রোগ্রামগুলির সাথেও, কোনও বাধা ছাড়াই বজায় রাখা হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

নির্ভুলতা ডাই এবং ছাঁচ মেশিনিং:একটি সিরিজ 16-B সিএনসি ডাই-এন্ড-মোল্ড মেশিনিং সেন্টারের জন্য বড় টুল পাথ ফাইলগুলির (শত হাজার ব্লক) DNC সরবরাহ প্রয়োজন। স্ট্যান্ডার্ড DNC অগ্রহণযোগ্য পৃষ্ঠের চিহ্ন তৈরি করে। A16B-2200-0918 এর রিমোট বাফার তোতলামি ছাড়াই নিশ্ছিদ্র ব্লক সরবরাহ প্রদান করে।

DNC ব্যর্থতার সাথে গ্রাফিক বোর্ডের ত্রুটি:একটি সিরিজ 16/18 CNC একই সাথে তার গ্রাফিকাল চেক ক্ষমতা এবং এর দূরবর্তী বাফার DNC যোগাযোগ উভয়ই হারায়। A16B-2200-0918 চিহ্নিত করা হয়েছে। প্রতিস্থাপন উভয় ফাংশন পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: A16B-2200-0910 (বিকল্প 1 গ্রাফিক + RS-232) এবং A16B-2200-0918 (বিকল্প 1 গ্রাফিক + রিমোট বাফার) এর মধ্যে পার্থক্য কী?

A16B-2200-0910 আগের সিরিজ 16 (F16 মডেল) পরিবেশন করে, গ্রাফিক্স এবং স্ট্যান্ডার্ড RS-232C যোগাযোগ যোগ করে। A16B-2200-0918 সিরিজ 16-B (F16B মডেল) পরিবেশন করে, যোগাযোগকে RS-232C থেকে রিমোট বাফারে আপগ্রেড করে — একটি উচ্চ-গতির, বাফারযুক্ত DNC ইন্টারফেস যা DNC টাইমিং সমস্যা দূর করে। A16B-2200-0918 এ উদ্ধৃতি, বর্ধিত ক্ষমতা বনাম মৌলিক বিকল্প বোর্ড প্রতিফলিত করে।

প্রশ্ন 2: কোর এক্সচেঞ্জ মানে কি ত্রুটিপূর্ণ বোর্ড ফেরত দিতে হবে?

হ্যাঁ। A16B-2200-0918 এর জন্য "কোর এক্সচেঞ্জ প্রয়োজন"। একটি প্রতিস্থাপন বোর্ড সরবরাহ করা হয় এবং ত্রুটিপূর্ণ বোর্ডটি মূল হিসাবে ফেরত দিতে হবে। বিনিময় ক্রেডিট নিট খরচ কমায়. স্ট্যান্ডার্ড ক্রয়ের বিপরীতে, মূল বিনিময় ঐচ্ছিক নয় — ত্রুটিপূর্ণ ইউনিট জমা দিতে হবে।

Q3: A16B-2200-0918 ব্যর্থ হলে, DNC অপারেশন কি সম্পূর্ণভাবে বন্ধ হয়ে যায়?

রিমোট বাফার হার্ডওয়্যার ব্যর্থ হলে, রিমোট বাফার DNC মোড আর উপলব্ধ থাকবে না। CNC এখনও অন্যান্য পোর্টের মাধ্যমে স্ট্যান্ডার্ড RS-232C যোগাযোগ সমর্থন করতে পারে। CNC একটি অবনমিত DNC মোডে কাজ চালিয়ে যেতে পারে কিনা তা নির্দিষ্ট মেশিন কনফিগারেশনের উপর নির্ভর করে এবং ড্রিপ-ফিড DNC-এর জন্য বিকল্প সিরিয়াল পোর্ট উপলব্ধ কিনা।

Q4: A16B-2200-0918 প্রতিস্থাপনের জন্য কি কোনো DNC কমিউনিকেশন প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?

কমিউনিকেশন প্যারামিটার (বড রেট, স্টপ বিটস, প্যারিটি, রিমোট বাফার সেটিংস) CNC-এর প্রধান প্যারামিটার SRAM-এ সংরক্ষণ করা হয় — বিকল্প বোর্ডে নয়। প্রতিস্থাপন A16B-2200-0918 ফিট করার পরে, বিদ্যমান যোগাযোগের পরামিতিগুলি স্বয়ংক্রিয়ভাবে পুনরায় প্রয়োগ করা হয়। উত্পাদনে ফিরে আসার আগে একটি পরীক্ষামূলক প্রোগ্রাম স্থানান্তরের সাথে DNC যোগাযোগ যাচাই করুন।

প্রশ্ন 5: A16B-2200-0918 কি FANUC সিরিজ 18 মেশিনের সাথে সামঞ্জস্যপূর্ণ?

"FANUC সিরিজ 16/18 CNC কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্য।" সিরিজ 16 এবং 18 একই বিকল্প বোর্ড আর্কিটেকচার ভাগ করে, এবং বিকল্প 1 স্লট উভয় প্ল্যাটফর্ম জুড়ে একই বোর্ড গ্রহণ করে। এর তালিকায় "F16B" উপাধিটি 16/18 B-জেনারেশন প্ল্যাটফর্ম পরিবারকে বোঝায়।
