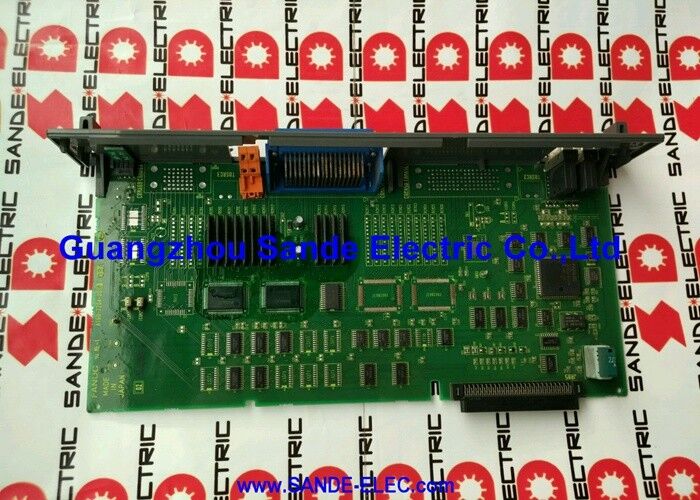

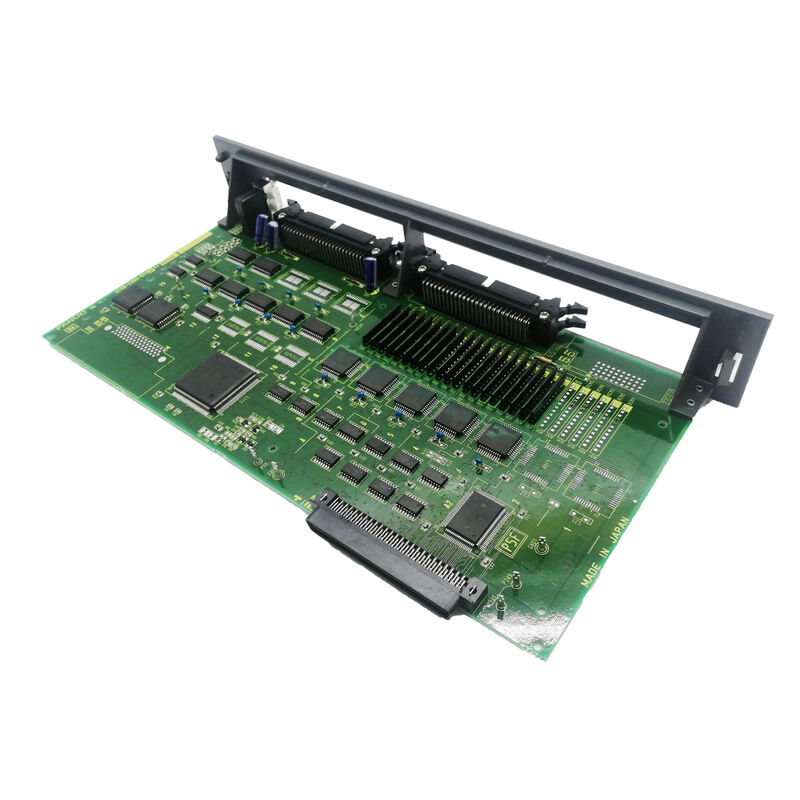

A16B-2200-0900 Fanuc PCB বোর্ড A16B22000900 AI6B-22OO-O9OO

A16B-2200-0900∙ FANUC সিরিজ 16-A প্রধান সিপিইউ পিসিবি F-16M / F-16T / 4-Axis / CRT / MDI / RS-232 / First-Wave সিরিজ 16

সিরিজ ১৬-এ ফ্যানুকের আধুনিক সিএনসির প্রথম ঢেউ

সিএনসি ইলেকট্রনিক্স নিশ্চিত করেঃ "ফ্যানুক এ 16 বি -২২০০ -০৯০০ প্রধান কার্ড। ১৬, ১৮ এবং ২১ নিয়ন্ত্রণ সিস্টেমের প্রথম তরঙ্গের অংশ। এই মেইন সিপিইউ 16 মডেল এ নিয়ন্ত্রণ সিরিজ তৈরি করে এমন অনেকের মধ্যে একটি। "

"প্রথম তরঙ্গ" হল মূল প্রেক্ষাপট। সিরিজ 16-এ ছিল FANUC-এর প্রথম মডেল A প্রজন্মের সিরিজ 16 CNC- এর প্রাথমিক উত্পাদন হার্ডওয়্যার, পরবর্তী মডেল বি সংশোধনের আগে।এই মেশিনগুলি তাদের প্রবর্তনের সময় FANUC-এর CNC-এর ক্ষমতাকে উপস্থাপন করেছিল: একটি ইন্টিগ্রেটেড প্রধান বোর্ড আর্কিটেকচারে কমপ্যাক্ট মাল্টি-অক্ষ নিয়ন্ত্রণ।

১৬-এ এর "এ" হার্ডওয়্যার প্রজন্মকে চিহ্নিত করে ∙ সিরিজ ১৬ হার্ডওয়্যার প্ল্যাটফর্মের প্রথম মডেল,একক প্রধান সিপিইউ বোর্ড থেকে F-16M মেশিনিং সেন্টার এবং F-16T টার্নিং সেন্টার উভয় কনফিগারেশন পরিবেশন.

মূল বৈশিষ্ট্যাবলী

A16B-2200-0900 কি করে

সিএনসি ইলেকট্রনিক্স সম্পূর্ণ ফাংশন সেট বিবরণঃ

৪ অক্ষের সার্ভো কন্ট্রোলঃটাইপ এ বা টাইপ বি ইন্টারফেসের মাধ্যমে 4 টি সার্ভো অক্ষ পর্যন্ত ড্রাইভ করে। উভয় ইন্টারফেস টাইপ প্রধান সিপিইউকে সার্ভো এম্প্লিফায়ারগুলিতে সংযুক্ত করেটাইপ বি একটি সিরিয়াল ডিজিটাল ইন্টারফেস ব্যবহার করে (এফএসএসবির একটি প্রাথমিক অগ্রদূত).

একটা স্পিন্ডল:একটি স্পিন্ডল মোটরের জন্য স্পিন্ডল স্পিড কমান্ড এবং ফিডব্যাক ইন্টারফেস প্রদান করে।

সিআরটি ডিসপ্লে আউটপুটঃসিএনসির সিআরটি মনিটরের জন্য ভিডিও সিগন্যাল তৈরি করে, প্রোগ্রাম প্রদর্শন, প্যারামিটার এন্ট্রি এবং ডায়াগনস্টিকের জন্য অপারেটরের প্রদর্শন পর্দা।

এমডিআই কীবোর্ডঃম্যানুয়াল ডেটা এন্ট্রি
