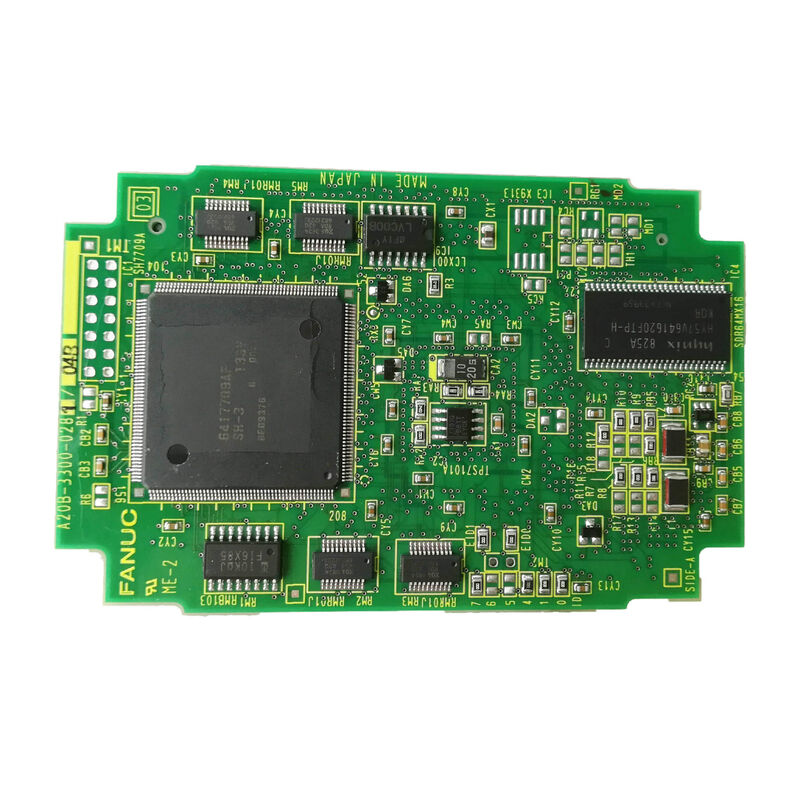

FANUC A20B-3300-0225 | i সিরিজ মেইন সিপিইউ বোর্ড — সিরিজ 16i / 18i / 21i সিএনসি-র জন্য মাস্টার পিসিবি

পার্ট নম্বর: A20B-3300-0225

ক্রস রেফারেন্স: A20B33000225

প্রস্তুতকারক: FANUC Ltd. (জাপান)

পণ্যের ধরণ: মেইন সিপিইউ বোর্ড — i সিরিজ মাস্টার পিসিবি

পণ্যের সিরিজ: A20B-3300

i সিরিজ কন্ট্রোলের মাস্টার বোর্ড

A20B-3300-0225 হল FANUC সিরিজ 16i, 18i, এবং 21i সিএনসি সিস্টেমের জন্য প্রধান সিপিইউ বোর্ড — মাস্টার পিসিবি। এটি সিএনসি কন্ট্রোল ইউনিটের মধ্যে প্রাথমিক ক্যারিয়ার বোর্ড, যেখানে সমস্ত প্লাগ-ইন মডিউল থাকে যা একসাথে সম্পূর্ণ সিএনসি কন্ট্রোলার তৈরি করে: সিপিইউ প্রসেসর মডিউল, FROM/SRAM DIMM মেমরি মডিউল, FSSB সার্ভো মডিউল, গ্রাফিক্স মডিউল এবং কন্ট্রোলে লাগানো যেকোনো অপশন বোর্ড।

মূল বোর্ড নিজে সিএনসি প্রসেসিং সম্পাদন করে না — এটি এর উপর মাউন্ট করা প্লাগ-ইন সিপিইউ মডিউলের কাজ। মূল বোর্ড ব্যাকপ্লেন ইন্টারকানেক্ট সরবরাহ করে যা সমস্ত প্লাগ-ইন মডিউলকে যোগাযোগ করতে দেয়, প্রতিটি মডিউলে সাপ্লাই ভোল্টেজ বিতরণ করে এবং বাহ্যিক সংযোগকারী ইন্টারফেস (ড্রাইভ বাস, I/O, ডিসপ্লে) সরবরাহ করে যা কন্ট্রোলকে মেশিনের বাকি অংশের সাথে সংযুক্ত করে।

যখন মূল বোর্ড ব্যর্থ হয় — সাধারণত ব্যাকপ্লেন সংযোগকারী ক্ষতি, একটি ভাঙা পিসিবি ট্রেস, বা একটি ব্যর্থ ইন্টারফেস সার্কিটের মাধ্যমে — পুরো সিএনসি কন্ট্রোল অফলাইন হয়ে যায়। মূল বোর্ড প্রতিস্থাপনের জন্য সমস্ত মূল প্লাগ-ইন মডিউল নতুন বোর্ডে সাবধানে স্থানান্তর করতে হবে, তারপরে ফার্মওয়্যার এবং প্যারামিটার পুনরায় লোড করতে হবে।

প্রতিস্থাপনের পর যা লোড করতে হবে

A20B-3300-0225 একটি হার্ডওয়্যার বোর্ড — এটি কোনো সিএনসি সফ্টওয়্যার বা প্যারামিটার সংরক্ষণ করে না। মূল প্লাগ-ইন মডিউল সহ একটি প্রতিস্থাপন মূল বোর্ড ইনস্টল করার পরে, নিম্নলিখিতগুলি যাচাই বা পুনরায় লোড করতে হবে:

• FROM বিষয়বস্তু: যদি মূল FROM DIMM মডিউলটি অক্ষতভাবে স্থানান্তরিত হয়, ফার্মওয়্যার সংরক্ষিত থাকে।
• SRAM বিষয়বস্তু: যদি মূল SRAM মডিউলটি স্থানান্তরিত হয় এবং সোয়াপের সময় ব্যাটারি ব্যাকআপ বজায় রাখা হয়, প্যারামিটার এবং প্রোগ্রাম সংরক্ষিত থাকে। যদি স্থানান্তরের সময় SRAM আনপাওয়ার্ড থাকে, তবে সমস্ত প্যারামিটার এবং প্রোগ্রাম ব্যাকআপ থেকে পুনরায় লোড করতে হবে।
• PMC ল্যাডার: SRAM বিষয়বস্তু হারিয়ে গেলে ব্যাকআপ থেকে পুনরায় লোড করা হয়।

মূল বোর্ড প্রতিস্থাপনের আগে একটি সম্পূর্ণ প্রি-রিমুভাল ডেটা ব্যাকআপ অপরিহার্য।

মূল স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A20B-3300-0225 ব্যবহৃত এবং পরীক্ষিত হিসাবে তালিকাভুক্ত। নির্ভরযোগ্যতার জন্য এর অর্থ কী?

একটি ডিকমিশনড সিএনসি থেকে সরানো এবং একটি সামঞ্জস্যপূর্ণ টেস্ট রিগে কার্যকারিতার জন্য পরীক্ষিত একটি ব্যবহৃত বোর্ড একটি ব্যবহারিক প্রতিস্থাপন বিকল্প, বিশেষ করে একটি বোর্ড টাইপের জন্য যা সিএনসি আফটারমার্কেটে প্রচুর পরিমাণে পাওয়া যায়। পরীক্ষাটি নিশ্চিত করা উচিত যে ব্যাকপ্লেন সংযোগকারীগুলি অক্ষত আছে, বাহ্যিক ইন্টারফেস সার্কিটগুলি কার্যকরী এবং বোর্ডটি তার প্লাগ-ইন মডিউলগুলির সাথে সঠিকভাবে পাওয়ার আপ করে। বোর্ড গ্রহণ করার আগে সরবরাহকারীর কাছ থেকে পরীক্ষার ডকুমেন্টেশন অনুরোধ করুন।

প্রশ্ন ২: প্রতিস্থাপন বোর্ড ইনস্টল করা হয়েছিল কিন্তু কয়েকটি প্লাগ-ইন মডিউল স্বীকৃত হচ্ছে না। কী পরীক্ষা করা উচিত?

মূল বোর্ড প্রতিস্থাপনের পরে প্লাগ-ইন মডিউলগুলি স্বীকৃত না হওয়ার কারণ প্রায় সবসময়ই নতুন বোর্ডের স্লটগুলিতে মডিউলগুলির অসম্পূর্ণ বসার কারণে ঘটে। A20B-3300 মূল বোর্ডের DIMM স্লট এবং এজ সংযোগকারীর অবস্থান যান্ত্রিকভাবে টাইট। প্রতিটি মডিউল সরান এবং দৃঢ়ভাবে পুনরায় বসান। যদি একটি মডিউল সঠিকভাবে বসেছে বলে নিশ্চিত করা হয় কিন্তু এখনও স্বীকৃত না হয়, তবে সেই স্লটের জন্য মূল বোর্ডের ব্যাকপ্লেন ইন্টারফেস সার্কিটটি ত্রুটিপূর্ণ হতে পারে।

প্রশ্ন ৩: সিএনসি পাওয়ার ডাউন করে SRAM মডিউলটি স্থানান্তরিত হয়েছিল। প্যারামিটার সংরক্ষিত আছে?

SRAM মডিউল আনপাওয়ার করা — এমনকি অল্প সময়ের জন্য — যদি SRAM ব্যাটারি কম থাকে তবে প্যারামিটার হারানোর ঝুঁকি থাকে। মূল বোর্ড প্রতিস্থাপনের সময় একটি SRAM মডিউল স্থানান্তর করার সময়, সবচেয়ে নিরাপদ পদ্ধতি হল সোয়াপের সময় সর্বদা SRAM-এ ব্যাটারি ভোল্টেজ সরবরাহ বজায় রাখা। এর জন্য সাধারণত একটি অস্থায়ী বাহ্যিক ব্যাটারি সংযোগের প্রয়োজন হয়। যদি প্যারামিটার হারিয়ে যায়, তবে বোর্ড পরিবর্তনের আগে নেওয়া ব্যাকআপ থেকে পুনরুদ্ধার করুন।

প্রশ্ন ৪: A20B-3300-0225 কি অন্যান্য A20B-3300 ভেরিয়েন্টের (যেমন, 0226, 0227) সাথে বিনিময়যোগ্য?

সংলগ্ন A20B-3300 ভেরিয়েন্টগুলি সাধারণত একই মাস্টার বোর্ডের পরবর্তী হার্ডওয়্যার রিভিশন। কম্পোনেন্ট রিভিশন বা পিসিবি লেআউটে ছোটখাটো পার্থক্য সাধারণত কার্যকরী সামঞ্জস্যকে প্রভাবিত করে না — প্লাগ-ইন মডিউল ইন্টারফেস এবং বাহ্যিক সংযোগকারীর অবস্থানগুলি প্রমিত। নির্দিষ্ট সিএনসি প্রোডাকশন স্টেটের জন্য সঠিক ভেরিয়েন্ট গুরুত্বপূর্ণ হলে FANUC পার্টস বিশেষজ্ঞের সাথে নিশ্চিত করুন।

প্রশ্ন ৫: একটি ব্যবহৃত A20B-3300-0225 নির্ভরযোগ্যভাবে কোথা থেকে পাওয়া যায়?

FANUC i-Series সিএনসি মেরামত কোম্পানি এবং লিগ্যাসি পার্টস ডিলাররা ব্যবহৃত A20B-3300 মাস্টার বোর্ডগুলি এক্সচেঞ্জ ইনভেন্টরিতে রাখে। প্রোডাকশন থেকে ডিকমিশনড 16i/18i/21i মেশিনের পরিমাণ একটি স্থিতিশীল সরবরাহ সরবরাহ করে। নির্দিষ্ট 0225 ভেরিয়েন্ট উপলব্ধ আছে কিনা তা যাচাই করুন — সংলগ্ন সংখ্যাগুলিতে ভিন্ন সংযোগকারী অবস্থান বা হার্ডওয়্যার রিভিশন থাকতে পারে। 16i/18i/21i-সামঞ্জস্যপূর্ণ টেস্ট রিগে কার্যকরী পরীক্ষা সবচেয়ে মূল্যবান গুণমান নিশ্চিতকরণ পদক্ষেপ।
