| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-3300-0161 |

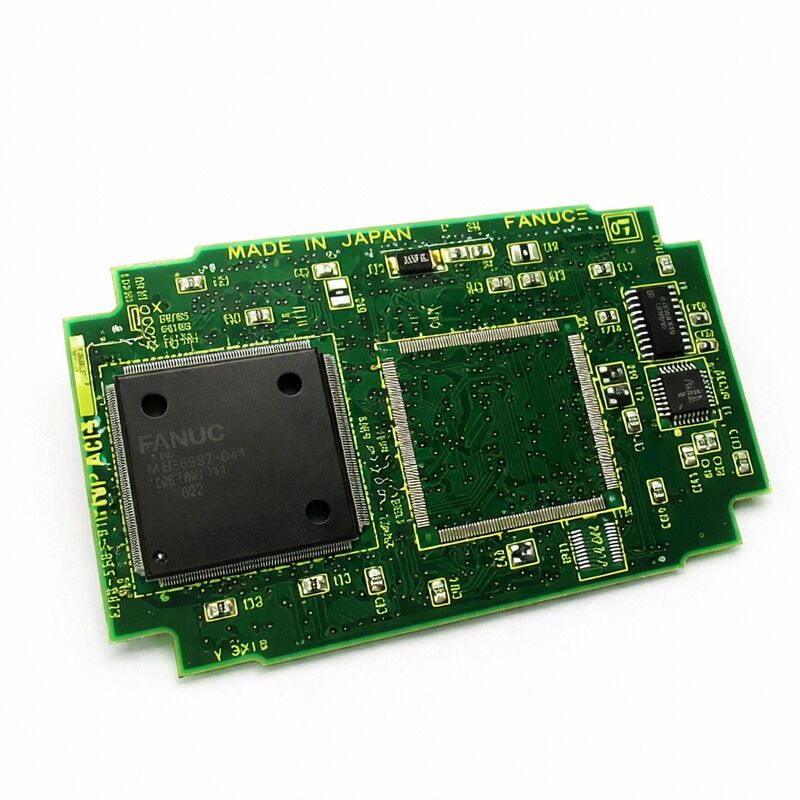

দ্যFANUC A20B-3300-0161সিআরটি লিংক ডিসপ্লে কন্ট্রোল মডিউল হল সিএনসির প্রসেসিং ওয়ার্ল্ড এবং অপারেটরের ভিজ্যুয়াল ওয়ার্ল্ডের মধ্যে সংযোগস্থলে অবস্থিত বোর্ড।
প্রতিটি পরামিতি মান, প্রোগ্রাম লাইন, টুল অফসেট, এলার্ম বার্তা, সমন্বয় প্রদর্শন,এবং গ্রাফিকাল পর্দা যে একটি FANUC CNC এর অপারেটর প্যানেল প্রদর্শিত হয় পর্দা পৌঁছানোর আগে এই মডিউল মাধ্যমে পাসএটি সঠিকভাবে কাজ না করলে, অপারেটর কার্যত সিএনসির অবস্থা সম্পর্কে অন্ধ হয়ে যায়, যা মেশিনের ধরন এবং অপারেশনের উপর নির্ভর করে,একটি অসুবিধা থেকে শুরু করে উৎপাদন বন্ধ করার ব্যর্থতা পর্যন্ত হতে পারে.
অফিসিয়াল বর্ণনায় "সিআরটি লিংক" নামটি বোর্ডের স্থাপত্যকে প্রতিফলিত করে।A20B-3300-0161 একটি অভ্যন্তরীণ বাস সংযোগ (সিআরটি লিঙ্ক ইন্টারফেস) এর মাধ্যমে প্রধান সিপিইউ থেকে প্রদর্শন ডেটা গ্রহণ করে এবং সমস্ত সময় পরিচালনা করে, ভিডিও সংকেত উৎপন্ন, এবং তার নিজস্ব সার্কিট প্রদর্শন রিফ্রেশ।
এই বিচ্ছেদ কার্যকরীভাবে মূল্যবানঃ একটি স্থিতিশীল বজায় রাখার জন্য প্রদর্শন রিফ্রেশ অবিচ্ছিন্নভাবে এবং সুনির্দিষ্ট ব্যবধানে ঘটতে হবে,ঝলকানি মুক্ত চিত্র কিন্তু এই টাইমিং প্রয়োজনীয়তা CNC এর নিজস্ব নিয়ন্ত্রণ চক্রের চাহিদা সঙ্গে দ্বন্দ্ব.
একটি ডেডিকেটেড ডিসপ্লে মডিউল ডিসপ্লে ফাংশনকে নিজস্ব প্রসেসিং রিসোর্স দিয়ে এই দ্বন্দ্ব সমাধান করে।
A20B-3300 পরিবারটি একাধিক সিএনসি প্রজন্ম এবং ডিসপ্লে প্রকার জুড়ে FANUC এর ডিসপ্লে মডিউল পরিসীমা জুড়ে। এই পরিবারের মধ্যে বিভিন্ন রূপগুলি বিভিন্ন ডিসপ্লে কনফিগারেশন পরিচালনা করেঃএকরঙের তুলনায় রঙিন, বিভিন্ন স্ক্রিনের আকার (7.2-ইঞ্চি, 9.5-ইঞ্চি, 10.4-ইঞ্চি), অক্ষর-কেবল গ্রাফিক ক্ষমতা, এবং ইথারনেট-সজ্জিত বনাম নন-ইথারনেট।
A20B-3300-0161 এই ব্যাপ্তির মধ্যে একটি নির্দিষ্ট বৈকল্পিক, যার ক্রস রেফারেন্স A350-3300-T166 দ্বারা চিহ্নিত করা যায় যা FANUC এর অংশের নথিতেও উপস্থিত।
| প্যারামিটার | মূল্য |
|---|---|
| ফাংশন | সিআরটি লিংক ডিসপ্লে কন্ট্রোল মডিউল |
| ক্রস রেফারেন্স | A350-3300-T166 |
| সিরিজ | A20B-3300 |
| প্রকার | প্লাগ-ইন ডিসপ্লে পিসিবি |
| প্রয়োগ | FANUC সিএনসি অপারেটর প্যানেল প্রদর্শন |
| উৎপত্তি | জাপান |
সিএনসি ডেটা থেকে স্ক্রিনে যা প্রদর্শিত হয় তার পথটি বেশ কয়েকটি প্রক্রিয়াজাতকরণের পদক্ষেপ জড়িত যা A20B-3300-0161 পরিচালনা করেঃ
চরিত্র উৎপত্তিঃযখন সিএনসির একটি প্যারামিটার নম্বর, একটি সমন্বয় মান, একটি অ্যালার্ম বার্তা বা একটি প্রোগ্রাম লাইন প্রদর্শন করতে হবে, তখন এটি প্রদর্শন মডিউলে অক্ষর কোড (ASCII বা অনুরূপ) পাঠায়।মডিউলটিতে একটি অক্ষর জেনারেটর রম রয়েছে যা এই কোডগুলিকে পিক্সেল নিদর্শনগুলিতে ম্যাপ করে.
একটি অক্ষর-ডিসপ্লে সিএনসি স্ক্রিনে প্রদর্শিত প্রতিটি বর্ণানুক্রমিক অক্ষর এবং প্রতীকটি ডিসপ্লে মডিউলে এই অক্ষর উত্পাদন সার্কিট দ্বারা প্রদর্শিত হয়।
গ্রাফিক রেন্ডারিং (গ্রাফিক-সমর্থিত ডিসপ্লে মডিউলের জন্য):গ্রাফিকাল ফাংশন সমর্থনকারী আরো উন্নত প্রদর্শন রূপগুলির জন্য ¢ টুলপথ সিমুলেশন, তরঙ্গরূপ প্রদর্শন,3 ডি গ্রাফিক উপস্থাপনা ডিসপ্লে মডিউলটিতে একটি ডেডিকেটেড গ্রাফিক্স প্রসেসর রয়েছে যা সিএনসির প্রধান সিপিইউ দ্বারা প্রেরিত সমন্বয় ডেটা থেকে বিটম্যাপ গ্রাফিক্স রেন্ডার করে.
এই গ্রাফিক্স প্রসেসিং যদি ডিসপ্লে মডিউলে অফলোড না হয় তবে উল্লেখযোগ্য প্রধান সিপিইউ ব্যান্ডউইথ গ্রাস করবে।
প্রদর্শন সময় এবং সিঙ্ক্রোনাইজেশনঃসিআরটি ডিসপ্লে (এবং তাদের এলসিডি উত্তরসূরি) একটি স্থিতিশীল চিত্র বজায় রাখার জন্য সুনির্দিষ্ট অনুভূমিক এবং উল্লম্ব সিঙ্ক্রোনাইজেশন সংকেত প্রয়োজন।
ডিসপ্লে মডিউল এই টাইমিং সিগন্যাল তৈরি করে এবং নিশ্চিত করে যে ভিডিও ডেটা আউটপুট তাদের সাথে সিঙ্ক্রোনাইজ করা হয়, একটি স্থিতিশীল,সঠিকভাবে ফ্রেমযুক্ত ইমেজ CNC এর প্রধান CPU কি করছে তা নির্বিশেষে.
ভিডিও সিগন্যাল আউটপুটঃThe module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.
A20B-3300-0161 এর ব্যর্থতা এমনভাবে উপস্থাপন করে যা অবিলম্বে সুস্পষ্ট কিন্তু কখনও কখনও তাদের প্রভাবগুলিতে বিভ্রান্তিকরঃ
ফাঁকা স্ক্রিনঃডিসপ্লে ব্যাকলাইট (এলসিডি হলে) বা টিউব হাই ভোল্টেজ (সিআরটি হলে) সক্রিয় ¢ আপনি এটি দুর্বল উজ্জ্বলতা বা উষ্ণতা দ্বারা সনাক্ত করতে পারেন ¢ কিন্তু স্ক্রিনে কিছুই প্রদর্শিত হয় না।
এটি ডিসপ্লে হার্ডওয়্যারটি চালিত হয়েছে কিন্তু কোনও বৈধ ভিডিও সংকেত গ্রহণ করছে না। এটি সাধারণত একটি ব্যর্থ ডিসপ্লে মডিউল দ্বারা সৃষ্ট।
বিকৃত বা হিমায়িত প্রদর্শনঃঅক্ষরগুলি এলোমেলো অবস্থানে প্রদর্শিত হয়, স্ক্রিনের ব্লকগুলি অর্থহীন নিদর্শন দেখায়, অথবা ডিসপ্লেটি একটি চিত্রের উপর হিমায়িত হয় যখন সিএনসি স্বাভাবিকভাবে ইনপুটগুলিতে সাড়া দেয় (আপনি স্পিন্ডল শুনতে পারেন,অক্ষ চলমান, ইত্যাদি) ।
এর মানে হল ডিসপ্লে মডিউল আংশিকভাবে কাজ করছে কিন্তু এর অভ্যন্তরীণ সার্কিটগুলোতে ত্রুটি রয়েছে যা ভুল আউটপুট সৃষ্টি করছে।
আংশিক প্রদর্শন ত্রুটিঃস্ক্রিনের কিছু এলাকা সঠিক (উদাহরণস্বরূপ, নীচে সফটকি লেবেলগুলি) অন্য এলাকাগুলিতে বিভ্রান্তিকর তথ্য প্রদর্শিত হয়,অথবা একটি নির্দিষ্ট ধরনের প্রদর্শন (গ্রাফিক) ক্ষতিগ্রস্ত হয় যখন অক্ষর প্রদর্শন সঠিক.
এটি একটি দরকারী ডায়াগনস্টিক সূচকঃ সঠিক অক্ষর প্রদর্শনের সাথে গ্রাফিক ডিসপ্লে দুর্নীতি মডিউলের গ্রাফিক প্রসেসিং সার্কিটগুলির একটি ত্রুটির পরামর্শ দেয়,অক্ষর উৎপত্তি বা মৌলিক ভিডিও আউটপুট নয়.
কিছু স্ক্রিনে স্বাভাবিক প্রদর্শন, অন্যদের উপর ফাঁকাঃযদি সিএনসির বেসিক স্ট্যাটাস স্ক্রিনগুলি সঠিকভাবে প্রদর্শিত হয় তবে গ্রাফিক টুলপ্যাথ স্ক্রিনে স্যুইচ করার ফলে প্রদর্শনটি ফাঁকা হয়ে যায় তবে প্রদর্শন মডিউলের গ্রাফিক বিভাগটি সন্দেহজনক।
রক্ষণাবেক্ষণের পরিকল্পনার জন্য একটি সমালোচনামূলক পয়েন্টঃ ডিসপ্লে কন্ট্রোল মডিউল কোন সিএনসি ডেটা সংরক্ষণ করে না। কোন মেশিন পরামিতি, কোন অংশ প্রোগ্রাম, কোন পিএমসি সিঁড়ি ডেটা,কোন টুল অফসেট নেই ️ এর মধ্যে কোনটিই ডিসপ্লে মডিউলে থাকে নাএটি একটি স্টেটলেস ডিসপ্লে প্রসেসর। এটি প্রতিস্থাপনের জন্য কোনও ডেটা ব্যাকআপ এবং কোনও পরামিতি পুনরুদ্ধার প্রয়োজন হয় না।
প্রতিস্থাপনের পরে একমাত্র পদক্ষেপটি যাচাই করা হয় যে সিএনসির বিভিন্ন স্ক্রিন ধরণের স্ক্রিনটি সঠিকভাবে প্রদর্শিত হয়।
এটি একটি প্রধান সিপিইউ বোর্ড বা একটি এসআরএএম মডিউল প্রতিস্থাপনের চেয়ে আলাদা, যেখানে বিস্তৃত ডেটা ব্যাকআপ এবং পুনরুদ্ধার পদ্ধতি বাধ্যতামূলক।
একটি ডিসপ্লে মডিউল প্রতিস্থাপন FANUC CNC রক্ষণাবেক্ষণের মধ্যে সবচেয়ে পরিষ্কার মেরামতের অপারেশনগুলির মধ্যে একটি ¢ বোর্ডটি প্রতিস্থাপন করুন, পাওয়ার আপ করুন, ডিসপ্লেটি কাজ করছে তা নিশ্চিত করুন।
প্রশ্ন 1: সিএনসি অক্ষ এবং স্পিন্ডল স্বাভাবিকভাবে কাজ করে কিন্তু স্ক্রিনটি ফাঁকা। এটি কি A20B-3300-0161 ব্যর্থ হয়েছে তা নিশ্চিত করে?
অন্যথায় কার্যকরী সিএনসি অক্ষ এবং স্পিন্ডল সহ একটি ফাঁকা স্ক্রিন দৃ strongly়ভাবে ডিসপ্লে মডিউল ব্যর্থতার পরামর্শ দেয় ¢ তবে প্রথমে ডিসপ্লে ইউনিটের নিজস্ব পাওয়ার সাপ্লাই এবং ক্যাবলটি পরীক্ষা করে এটি নিশ্চিত করুন।
ডিসপ্লে ইউনিট (এলসিডি/সিআরটি) এর নিজস্ব পাওয়ার সংযোগ রয়েছে; যদি ডিসপ্লে ইউনিটের পাওয়ার ব্যর্থ হয়, ডিসপ্লে মডিউলের স্বাস্থ্য নির্বিশেষে স্ক্রিনটি অন্ধকার হবে।
যদি ডিসপ্লে ইউনিটটি পাওয়ার দেওয়া হয় (ব্যাকলাইট চালু থাকে, LCD এর জন্য ইনভার্টার সক্রিয় থাকে) কিন্তু কোনও চিত্র প্রদর্শন করে না, ডিসপ্লে মডিউলটি পরবর্তী সন্দেহভাজন।
একটি দ্রুত নিশ্চিতকরণ হ'ল প্রধান বোর্ডে সিএনসির এলইডি সূচকগুলি স্বাভাবিক অপারেশন অবস্থা দেখায় কিনা তা পর্যবেক্ষণ করা।
প্রশ্ন ২ঃ A20B-3300-0161 কে সংলগ্ন বৈকল্পিক A20B-3300-0162 দিয়ে প্রতিস্থাপন করা যেতে পারে?
-0161 এবং -0162 হল A20B-3300 ডিসপ্লে মডিউল পরিবারের মধ্যে বিভিন্ন বোর্ড ¢ তারা বিভিন্ন ডিসপ্লে কনফিগারেশন বা সিএনসি প্রজন্ম পরিচালনা করে।
এগুলি অবাধে বিনিময় করা যায় না। প্রয়োজনীয় নির্দিষ্ট মডিউলটি এটি মাউন্ট করা প্রধান সিপিইউ বোর্ড এবং সিস্টেমে সংযুক্ত ডিসপ্লে ইউনিট দ্বারা নির্ধারিত হয়।
সিএনসির হার্ডওয়্যার সংযোগ ম্যানুয়ালটি দেখুন বা ইনস্টল করা বোর্ডের লেবেল থেকে অংশ নম্বরটি সঠিকভাবে মেলে।একটি ভুল বৈকল্পিক ব্যবহার করে একটি অ কার্যকরী প্রদর্শন এমনকি যদি বোর্ড নিজেই সুস্থ হতে হবে.
প্রশ্ন 3: ডিসপ্লে মডিউল প্রতিস্থাপনের সময় সিএনসির ডেটাতে কি কোনও ঝুঁকি রয়েছে?
নং. A20B-3300-0161 কোন মেশিন-নির্দিষ্ট তথ্য সংরক্ষণ করে না। পরামিতি, প্রোগ্রাম, PMC সিঁড়ি, এবং অফসেট সব প্রধান CPU বোর্ডে SRAM এবং FROM মডিউল বাস,যা ডিসপ্লে মডিউল প্রতিস্থাপন দ্বারা বিরক্ত হয় না.
ডিসপ্লে মডিউলটি অপসারণ বা ইনস্টল করার আগে সিএনসি সম্পূর্ণরূপে বন্ধ করুন এটি একটি ইএসডি এবং সুরক্ষা সতর্কতা তবে এই পদ্ধতির জন্য কোনও ডেটা ব্যাকআপ প্রয়োজন হয় না।
প্রশ্ন ৪ঃ ডিসপ্লেতে কিছু বিষয়বস্তু (সফটকি, পৃষ্ঠা শিরোনাম) সঠিকভাবে প্রদর্শিত হয় কিন্তু অন্যান্য অংশগুলি বিভ্রান্ত হয়। এটি কী নির্দেশ করে?
কিছু সঠিক বিষয়বস্তুর সাথে আংশিক প্রদর্শন দুর্নীতি সাধারণত সম্পূর্ণ ব্যর্থতার পরিবর্তে প্রদর্শন মডিউলের সার্কিট্রিটির একটি নির্দিষ্ট উপ-বিভাগে ত্রুটি নির্দেশ করে।
যদি স্ক্রিনের নীচে থাকা সফটকি লেবেলগুলি সঠিক হয় তবে প্রধান ডেটা অঞ্চলটি বিভ্রান্ত হয়, তবে মৌলিক ইউআই উপাদানগুলির জন্য অক্ষর জেনারেটর কাজ করে তবে ডেটা প্রদর্শন সার্কিট ত্রুটিযুক্ত।
যদি অক্ষর স্ক্রিন (প্যারামিটার, অফসেট, প্রোগ্রাম) সঠিক হয় কিন্তু গ্রাফিক স্ক্রিন (টুলপথ, তরঙ্গরূপ) ক্ষতিগ্রস্ত হয়, গ্রাফিক রেন্ডারিং সাবসেকশন ব্যর্থ হয়েছে।
এই লক্ষণগুলি ডিসপ্লে মডিউলটিকে ত্রুটির উৎস হিসাবে নিশ্চিত করে এবং মেরামত কেন্দ্রগুলিকে কোন নির্দিষ্ট সার্কিটটি সমাধান করতে হবে তা নির্ণয় করতে সহায়তা করে।
প্রশ্ন ৫ঃ A20B-3300-0161 কীভাবে ক্ষতি রোধ করতে স্টোরেজ এবং ট্রানজিট চলাকালীন পরিচালনা করা উচিত?
বোর্ডটি সর্বদা একটি অ্যান্টিস্ট্যাটিক ব্যাগে রাখা উচিত যখন এটি ইনস্টল করা হয় না both উভয়ই সঞ্চয়স্থান এবং শিপিংয়ের সময়।
তাপমাত্রার চরমতা এড়ানো উচিতঃ -20°C এর নীচে বা +60°C এর উপরে সঞ্চয় করা অর্ধপরিবাহী ক্ষতি এবং তাপীয় চক্রের কারণে সোল্ডার জয়েন্টের চাপের ঝুঁকি।
বোর্ডটি কঠিন পৃষ্ঠের উপর মুখোমুখি স্থাপন করা উচিত নয় (উপাদানের ক্ষতি), তাদের মধ্যে অ্যান্টিস্ট্যাটিক ফোয়ারা ছাড়াই অন্যান্য বোর্ডগুলির সাথে স্ট্যাক করা উচিত নয় (স্পর্শের ক্ষতি এবং ইএসডি),অথবা অ্যান্টি-স্ট্যাটিক প্যাকেজিং ছাড়া সাধারণ কার্ডবোর্ড বাক্সে পাঠানো হয় (পরিবহনের সময় স্ট্যাটিক চার্জ জমা হয়).
সব দিক থেকে ফোম প্যাডিং সহ একটি শক্ত কার্ডবোর্ড বাক্সের ভিতরে একটি বিশেষভাবে তৈরি অ্যান্টিস্ট্যাটিক শেল্ডিং ব্যাগ হ'ল ন্যূনতম গ্রহণযোগ্য শিপিং প্যাকেজ।
