Fanuc ডিসপ্লে কন্ট্রোল কার্ড A20B-3300-0154 A20B33000154 A2OB-33OO-O154

FANUC A20B-3300-0154 | ৭.২-ইঞ্চি মনোক্রোম গ্রাফিক্স মডিউল — সিরিজ ১৬i / ১৮i / ২১i / ২০i, জাপান অরিজিন

পার্ট নম্বর: A20B-3300-0154

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: মনোক্রোম গ্রাফিক্স ডিসপ্লে কন্ট্রোল PCB (GPU কার্ড)

বোর্ড সিরিজ: A20B-3300

ডিসপ্লে টাইপ: ৭.২-ইঞ্চি STN মনোক্রোম LCD

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ ১৬i, ১৮i, ২০i, ২১i

সংক্ষিপ্ত বিবরণ

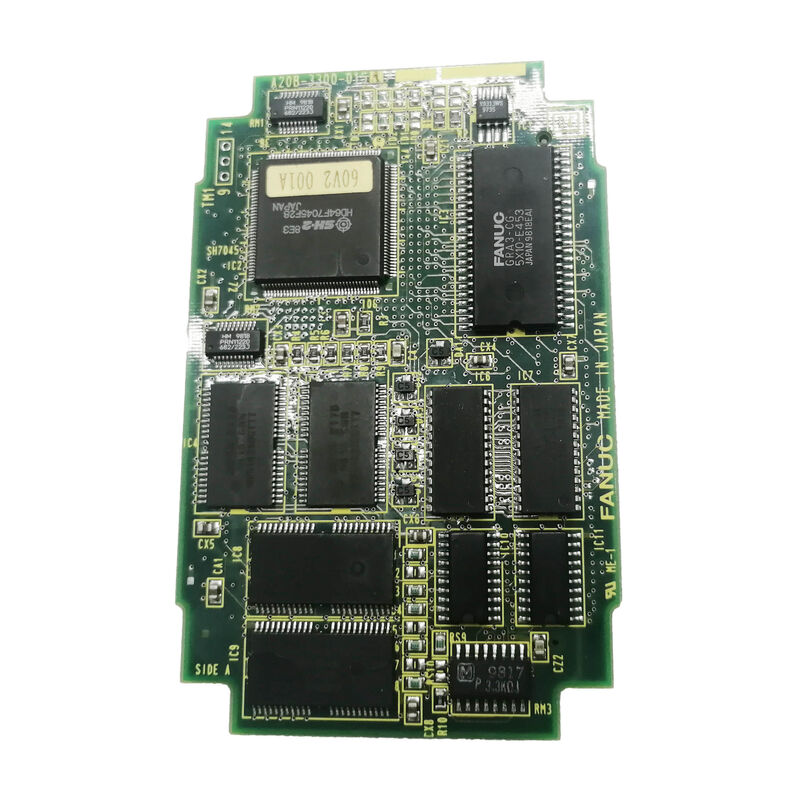

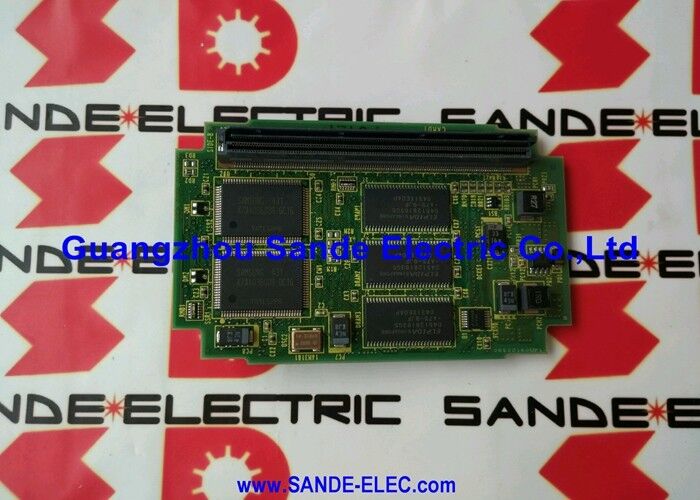

A20B-3300-0154 হল FANUC-এর ৭.২-ইঞ্চি মনোক্রোম LCD অপারেটর প্যানেলের জন্য গ্রাফিক্স প্রসেসিং মডিউল যা সিরিজ ১৬i, ১৮i, ২০i, এবং ২১i CNC কন্ট্রোলারে লাগানো থাকে। এটি ডেডিকেটেড GPU কার্ড — একটি প্লাগ-ইন বোর্ড যা i-সিরিজের মেইন বোর্ডের পিছনে মাউন্ট করা হয় — যা মেশিনের অপারেটরের কাছে দৃশ্যমান ৭.২-ইঞ্চি STN মনো প্যানেলে সরবরাহ করা সমস্ত গ্রাফিক্স প্রসেসিং এবং ডিসপ্লে আউটপুটের জন্য দায়ী।

CNC অপারেটর ইন্টারফেসের প্রতিটি ভিজ্যুয়াল উপাদান এই বোর্ডের মাধ্যমে যায়।

মেশিনিং প্রোগ্রাম তালিকা, অক্ষের অবস্থান ডিসপ্লে, অ্যালার্ম টেক্সট, প্যারামিটার স্ক্রিন এবং গ্রাফিক্যাল টুল পাথ উপস্থাপনা সবই এই মডিউল দ্বারা রেন্ডার করা হয়।

মেইন CPU বোর্ড প্রোগ্রাম এক্সিকিউশন, মোশন ইন্টারপোলেশন এবং PMC প্রসেসিং পরিচালনা করে।

এই গ্রাফিক্স বোর্ড LCD প্যানেলে পাঠানো ডট-ম্যাট্রিক্স আউটপুটে সেই ডেটা রূপান্তর করার পৃথক কাজটি পরিচালনা করে।

একটি ডেডিকেটেড বোর্ডে গ্রাফিক্স প্রসেসিংয়ের বিভাজন FANUC-এর i-সিরিজ আর্কিটেকচারের একটি ইচ্ছাকৃত অংশ। মেইন বোর্ডের CPU ডিসপ্লে রেন্ডারিং গণনার ভারে ভারাক্রান্ত নয় — সেগুলি A20B-3300-0154-এর নিজস্ব ডেডিকেটেড প্রসেসিং হার্ডওয়্যারে চলে।

এটি CNC-এর মেইন প্রসেসরকে স্ক্রিনে যা ঘটছে তা নির্বিশেষে সামঞ্জস্যপূর্ণ ইন্টারপোলেশন পারফরম্যান্স বজায় রাখতে দেয়।

বোর্ডটি i-সিরিজের বেসিক ইউনিটের হলুদ-ফ্রেমযুক্ত ব্যাকপ্লেনের ভিতরে, মেইন CPU বোর্ডের বিপরীত দিকে মাউন্ট করা হয়।

এটি একটি ডেডিকেটেড সকেটে প্লাগ করা হয় এবং চারটি স্পেসার ক্লিপ দিয়ে সুরক্ষিত করা হয়।

এর শারীরিক অবস্থান এটিকে মেশিনের পরিবেশ থেকে সুরক্ষিত রাখে এবং প্রয়োজনে প্রতিস্থাপনের জন্য সহজলভ্য থাকে।

মূল স্পেসিফিকেশন

মেশিন অপারেশনের জন্য ৭.২-ইঞ্চি মনো ডিসপ্লে কী বোঝায়

FANUC তাদের অনেক i-সিরিজ কমপ্যাক্ট CNC ইউনিটে ৭.২-ইঞ্চি STN মনোক্রোম LCD প্যানেল সরবরাহ করেছে।

মনোক্রোম ডিসপ্লে একটি একক-রঙের ম্যাট্রিক্স ব্যবহার করে — সাধারণত গাঢ় ব্যাকগ্রাউন্ডে সাদা অক্ষর এবং গ্রাফিক্স — বড় i-সিরিজ কনফিগারেশনে ব্যবহৃত ব্যাকলিট কালার প্যানেলের পরিবর্তে।

এটি প্যানেল ইউনিটকে কম্প্যাক্ট রাখে এবং এমন পরিবেশের জন্য উপযুক্ত যেখানে ছোট ফুটপ্রিন্ট কালার ডিসপ্লের চেয়ে বেশি গুরুত্বপূর্ণ।

অপারেটর প্রোগ্রামের বিষয়বস্তু পড়তে পারে, পার্ট প্রোগ্রাম সম্পাদনা করতে পারে, অক্ষের অবস্থান নিরীক্ষণ করতে পারে, প্যারামিটার পর্যালোচনা এবং সেট করতে পারে এবং অ্যালার্ম বার্তা পরীক্ষা করতে পারে। টুলপাথ ডিসপ্লের জন্য, ৭.২-ইঞ্চি মনো স্ক্রিন প্রোগ্রাম করা পাথের ওয়্যার-ফ্রেম গ্রাফিক্স দেখায় — কাটার আগে প্রোগ্রাম ট্র্যাজেক্টরি যাচাই করার জন্য যথেষ্ট।

গ্রাফিক্স মডিউল এই রেন্ডারিং পরিচালনা করে: এটি মেইন CPU থেকে টুলপাথ ডেটা গ্রহণ করে এবং এটিকে মনোক্রোম ডট-ম্যাট্রিক্স সিগন্যালে রূপান্তর করে যা প্যানেল প্রদর্শন করে।

যখন A20B-3300-0154 ব্যর্থ হয়, তখন ডিসপ্লে নির্দিষ্ট লক্ষণ দেখায়।

CNC স্বাভাবিকভাবে কাজ করছে কিন্তু স্ক্রিন ফাঁকা থাকা সবচেয়ে সাধারণ। প্যানেলের ব্যাকলাইট চালু থাকতে পারে — একটি ক্ষীণ আলো দেখা যেতে পারে — কিন্তু কোনও অক্ষর বা গ্রাফিক্স দেখা যায় না, কারণ গ্রাফিক্স মডিউল কোনও আউটপুট তৈরি করছে না।

মাঝে মাঝে একটি আংশিক ডিসপ্লে ব্যর্থতা দেখা দেয়: কিছু বিষয়বস্তু রেন্ডার হয় যখন স্ক্রিনের অন্যান্য অংশ ফাঁকা থাকে। এই ব্যর্থতার ধরণগুলি গ্রাফিক্স মডিউল ত্রুটি এবং প্যানেল ইউনিট ত্রুটির মধ্যে পার্থক্য করতে সাহায্য করে।

গ্রাফিক্স মডিউল ইনস্টল এবং অপসারণ

FANUC-এর i-সিরিজ মেইন বোর্ডগুলি প্লাগ-ইন মডিউলগুলির জন্য একটি স্ট্যান্ডার্ড মাউন্টিং পদ্ধতি ব্যবহার করে। A20B-3300-0154 বোর্ডের কোণে চারটি স্পেসার ক্লিপ দ্বারা মেইন বোর্ডের সাথে সংযুক্ত থাকে। বোর্ডটি অপসারণ করতে, প্রতিটি স্পেসার ক্লিপের নখরটি ল্যাচটি ছেড়ে দেওয়ার জন্য বাইরের দিকে টানুন এবং বোর্ডটি সকেট থেকে তুলে নিন।

পুনরায় সন্নিবেশ করার জন্য মেইন বোর্ডের সকেটের সাথে বোর্ডের সংযোগকারীকে সারিবদ্ধ করতে হবে এবং চারটি ক্লিপ ল্যাচ না হওয়া পর্যন্ত চাপ দিতে হবে।

সংযোগকারী সারিবদ্ধকরণ অত্যন্ত গুরুত্বপূর্ণ। সকেটটি বিপরীত সন্নিবেশ প্রতিরোধ করার জন্য কী করা হয়েছে, তবে বোর্ডটি সম্পূর্ণরূপে সকেটে চাপ দিতে হবে — আংশিক সংযোগ অনির্ভরযোগ্য যোগাযোগের সৃষ্টি করে যা বোর্ডটি কার্যকরী হলেও ডিসপ্লেতে মাঝে মাঝে ব্যর্থতার কারণ হতে পারে।

ইনস্টলেশনের পরে, বেসিক ইউনিট বন্ধ করার এবং পাওয়ার পুনরুদ্ধার করার আগে চারটি স্পেসার ল্যাচ করা আছে কিনা তা যাচাই করুন।

A20B-3300-0154 ৭.২-ইঞ্চি মনো প্যানেল কনফিগারেশনের জন্য নির্দিষ্ট। FANUC বিভিন্ন ডিসপ্লে টাইপের জন্য বিভিন্ন গ্রাফিক্স মডিউল ভ্যারিয়েন্ট তৈরি করেছে — ৯.৫-ইঞ্চি মনো, ৯.৫-ইঞ্চি কালার, ১০.৪-ইঞ্চি কালার। এই মডিউলগুলি অদলবদলযোগ্য নয়।

সঠিক মডিউলটি মেশিনে ব্যবহৃত প্যানেল ইউনিটের সাথে মিলতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ব্যাকলাইট আলো ছাড়া স্ক্রিন সম্পূর্ণ অন্ধকার। CNC অ্যালার্ম স্বাভাবিক এবং মেশিন চলছে। এটি কি A20B-3300-0154?

সক্রিয় ব্যাকলাইট এবং স্বাভাবিক CNC অপারেশন সহ একটি অন্ধকার স্ক্রিন হল গ্রাফিক্স মডিউলের বৈশিষ্ট্যপূর্ণ ব্যর্থতার ধরণ।

প্যানেলটি নিজেই পাওয়ার পাচ্ছে (তাই ব্যাকলাইট), কিন্তু ডিসপ্লে PCB থেকে গ্রাফিক্স ডেটা অনুপস্থিত।

প্রথমে গ্রাফিক্স মডিউল এবং মেইন বোর্ডের মধ্যে সংযোগকারীটি পরীক্ষা করুন — একটি আংশিকভাবে বসে থাকা সংযোগকারী ঠিক এই লক্ষণটি তৈরি করে।

যদি সংযোগকারীটি নিশ্চিতভাবে বসে থাকে, তবে গ্রাফিক্স মডিউলটি প্রতিস্থাপন করুন।

প্রশ্ন ২: A20B-3300-0154 কি ৯.৫-ইঞ্চি মনো ডিসপ্লে প্যানেলের সাথে ব্যবহার করা যেতে পারে?

না। A20B-3300-0154 ৭.২-ইঞ্চি মনো STN LCD প্যানেল কনফিগারেশনের সাথে মিলে যায়। FANUC-এর ৯.৫-ইঞ্চি মনো কনফিগারেশন একটি ভিন্ন গ্রাফিক্স মডিউল ভ্যারিয়েন্ট ব্যবহার করে।

সিগন্যাল ফরম্যাট, টাইমিং এবং সংযোগকারী পিনআউট নির্দিষ্ট ডিসপ্লে টাইপের সাথে মিলে যায়।

একটি নির্দিষ্ট প্যানেল টাইপের জন্য ভুল গ্রাফিক্স মডিউল ইনস্টল করলে কোনও ডিসপ্লে আউটপুট বা ভুল ডিসপ্লে আউটপুট হবে।

প্রশ্ন ৩: প্রোগ্রাম চেক স্ক্রিনে টুলপাথ গ্রাফিক্স বিকৃত দেখাচ্ছে — সরল রেখাগুলি বিন্দুতে ভেঙে গেছে এবং আর্কের উপস্থাপনা খণ্ডিত। এর কারণ কী?

গ্রাফিক্স কন্টেন্টের ডিসপ্লে রেন্ডারিং ত্রুটি — ভাঙা রেখা, খণ্ডিত আর্ক, বিকৃত অক্ষর — নির্দেশ করে যে গ্রাফিক্স মডিউলের প্রসেসিং সার্কিটরি ব্যর্থ হচ্ছে।

মডিউলটি আউটপুট তৈরি করছে, কিন্তু আউটপুটটি ভুল।

এটি ডিসপ্লের সম্পূর্ণ ক্ষতির থেকে আলাদা। এই রেন্ডারিং ত্রুটিগুলি সাধারণত সময়ের সাথে সাথে আরও খারাপ হয় কারণ গ্রাফিক্স প্রসেসরের ASIC বা মেমরি সার্কিটগুলি ক্ষয়প্রাপ্ত হয়।

বোর্ড প্রতিস্থাপন হল উপযুক্ত প্রতিক্রিয়া।

প্রশ্ন ৪: A20B-3300-0154 প্রতিস্থাপনের পরে, স্ক্রিনটি সাদা এবং কোনও বিষয়বস্তু নেই। CNC স্বাভাবিকভাবে চলছে। কী পরীক্ষা করা উচিত?

মডিউল প্রতিস্থাপনের পরে একটি সাদা স্ক্রিন সাধারণত একটি সংযোগকারী যা সম্পূর্ণরূপে নিযুক্ত নয়, বা একটি মডিউল যা প্যানেলের সাথে সঠিকভাবে মেলে না তা নির্দেশ করে।

নিশ্চিত করুন যে প্রতিস্থাপন বোর্ডের পার্ট নম্বরটি সরানো বোর্ডের সাথে হুবহু মেলে।

সংযোগকারীটি সম্পূর্ণরূপে বসেছে কিনা তা পরীক্ষা করুন। যদি পার্ট নম্বর মেলে এবং সংযোগকারীটি সঠিক হয়, তবে ডিসপ্লে সিস্টেমকে পুনরায় আরম্ভ করার জন্য CNC পাওয়ার-সাইকেল করুন।

প্রশ্ন ৫: A20B-3300-0154 প্রতিস্থাপন করা হয়েছিল কিন্তু ডিসপ্লে মাঝে মাঝে কয়েক সেকেন্ডের জন্য ফাঁকা হয়ে যায় এবং তারপর পুনরুদ্ধার হয়। প্যানেল ইউনিটও সম্প্রতি প্রতিস্থাপন করা হয়েছে। এই মাঝে মাঝে ফাঁকা হওয়ার কারণ কী হতে পারে?

বোর্ড এবং প্যানেল উভয় প্রতিস্থাপনের পরে মাঝে মাঝে ফাঁকা হওয়া বেসিক ইউনিট এবং প্যানেলের মধ্যে ডিসপ্লে সিগন্যাল কেবলের দিকে নির্দেশ করে।

যদি এই কেবলটি কোনও প্রতিস্থাপনের সময় বিঘ্নিত হয় এবং সম্পূর্ণরূপে পুনরায় স্থাপন না করা হয়, তবে মাঝে মাঝে যোগাযোগ বর্ণিত লক্ষণ তৈরি করে।

উভয় প্রান্তে ডিসপ্লে কেবলের সংযোগকারীগুলি পরিদর্শন করুন।

সেগুলি সম্পূর্ণরূপে সুরক্ষিত করুন। যদি নিশ্চিত কেবল সংযোগ সহ মাঝে মাঝে ফাঁকা হওয়া অব্যাহত থাকে, তবে কেবলটি নিজেই ক্ষতিগ্রস্ত হতে পারে এবং প্রতিস্থাপনের প্রয়োজন হতে পারে।
