| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-3300-0150 |
পার্ট নম্বর: A20B-3300-0150
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: কালার গ্রাফিক্স মডিউল — 10.4-ইঞ্চি LCD
বোর্ড সিরিজ: A20B-3300
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC Series 16i, 18i এবং সামঞ্জস্যপূর্ণ
অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে

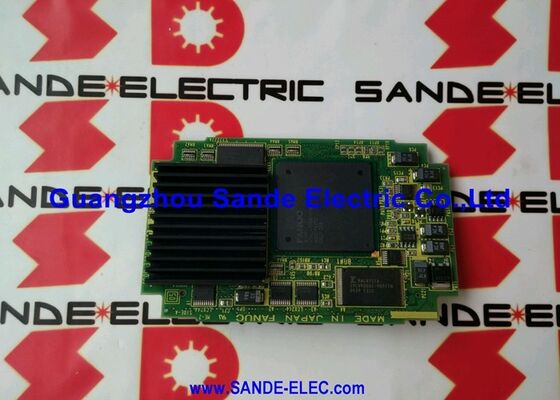

A20B-3300-0150 হল FANUC Series 16i এবং 18i CNC সিস্টেমের জন্য একটি 10.4-ইঞ্চি কালার গ্রাফিক্স মডিউল। এটি অপারেটর প্যানেলে লাগানো 10.4-ইঞ্চি কালার LCD ডিসপ্লে প্যানেল চালানোর জন্য দায়ী প্লাগ-ইন PCB।
বোর্ডটি সরাসরি 16i বা 18i কন্ট্রোলারের প্রধান CPU বোর্ডে প্লাগ করা হয় এবং ভিডিও সিগন্যাল তৈরি করে যা LCD প্যানেল প্রদর্শন করে।
10.4-ইঞ্চি ডিসপ্লেটি সেই সময়ে FANUC-এর i-সিরিজ CNC-এর জন্য স্ট্যান্ডার্ড স্ক্রিন সাইজ ছিল যখন এই কন্ট্রোলারগুলি তৈরি করা হয়েছিল।
এটি অপারেটরদের CNC স্ক্রিনের একটি স্পষ্ট, পূর্ণ-রঙিন ভিউ প্রদান করত — অক্ষের অবস্থান, সক্রিয় প্রোগ্রাম, প্যারামিটার স্ক্রিন, অ্যালার্ম বার্তা, টুল পাথ গ্রাফিক্স এবং অন্যান্য সমস্ত ইন্টারফেস ফাংশন। অপারেটর ডিসপ্লেতে যা কিছু দেখে তা স্ক্রিনে প্রদর্শিত হওয়ার আগে A20B-3300-0150 এর মাধ্যমে ভ্রমণ করে।
এই বোর্ডটি FANUC দ্বারা বন্ধ করা হয়েছে।
এটি একটি সক্রিয় রক্ষণাবেক্ষণ আইটেম হিসাবে রয়ে গেছে কারণ এটি যে মেশিনগুলিতে ব্যবহৃত হত — সিরিজ 16i এবং 18i মেশিনিং সেন্টার, টার্নিং সেন্টার এবং কম্পাউন্ড মেশিন — বিশ্বব্যাপী উৎপাদনে চালু রয়েছে।
যখন এই বোর্ডটি নষ্ট হয়ে যায়, তখন ডিসপ্লে ফাঁকা হয়ে যায়। CNC অভ্যন্তরীণভাবে স্বাভাবিকভাবে চলতে থাকে, কিন্তু অপারেটর সমস্ত ভিজ্যুয়াল ফিডব্যাক হারায়।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A20B-3300-0150 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | কালার গ্রাফিক্স মডিউল |
| বোর্ড সিরিজ | A20B-3300 |
| ডিসপ্লে সাইজ | 10.4 ইঞ্চি |
| ডিসপ্লে টাইপ | কালার LCD |
| রেজোলিউশন | 640 × 480 (VGA) |
| ইনপুট ভোল্টেজ | 5 V DC |
| ওজন | 0.44 কেজি |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC Series 16i / 18i এবং সামঞ্জস্যপূর্ণ |
| ইনস্টলেশন | প্রধান CPU বোর্ডে প্লাগ-ইন |
| অপারেটিং তাপমাত্রা | 0 – 50°C |
| উৎপাদন অবস্থা | প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে |
| অরিজিন | জাপান |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / সংস্কার করা / মেরামত করা |
640×480 হল VGA রেজোলিউশন — 307,200 পিক্সেল 4:3 অ্যাসপেক্ট রেশিওতে সাজানো। একটি 10.4-ইঞ্চি স্ক্রিনে, এটি প্রতি ইঞ্চিতে প্রায় 77 পিক্সেল দেয়। এটি তীক্ষ্ণ টেক্সট রেন্ডারিং, পঠনযোগ্য প্যারামিটার স্ক্রিন, স্পষ্ট অ্যালার্ম বার্তা এবং দরকারী টুল পাথ গ্রাফিক ডিসপ্লেগুলির জন্য যথেষ্ট।
রঙ সম্পূর্ণরূপে পরিচালনা করা হয়।
A20B-3300-0150 একটি কালার LCD চালায়, মনোক্রোম নয়। FANUC-এর i-সিরিজ ডিসপ্লেগুলি স্ক্রিন উপাদানগুলিকে আলাদা করতে রঙ ব্যবহার করে — বিভিন্ন ডেটা ফিল্ড, স্ট্যাটাস ইন্ডিকেটর, অ্যালার্ম হাইলাইট করার জন্য বিভিন্ন রঙ।
এই ভিজ্যুয়াল কোডিং ইন্টারফেসটিকে আরও পঠনযোগ্য করে তোলে এবং অপারেটরদের অস্বাভাবিক অবস্থা দ্রুত সনাক্ত করতে সহায়তা করে।
একটি মনোক্রোম বিকল্প বিষয়বস্তু প্রদর্শন করবে কিন্তু রঙ কোডিং ছাড়াই যা ইন্টারফেসটিকে সবচেয়ে বেশি পঠনযোগ্য করে তোলে।
বোর্ডটি 10.4-ইঞ্চি কালার LCD প্যানেলের জন্য সঠিক ফর্ম্যাটে ভিডিও সিগন্যাল তৈরি করে।
প্যানেল এবং বোর্ড মিলে যায় — একটি প্রতিস্থাপন বোর্ড অবশ্যই প্যানেলের প্রকারের জন্য সঠিক পার্ট নম্বর হতে হবে। বিভিন্ন ডিসপ্লে সাইজ বা বিভিন্ন প্যানেল স্পেসিফিকেশনের জন্য বোর্ডগুলি অদলবদলযোগ্য নয়।
A20B-3300-0150 সিরিজ 16i বা 18i কন্ট্রোলারের প্রধান CPU বোর্ডে মাউন্ট করা হয়। এটি গ্রাফিক্স কার্ড স্লট দখল করে — প্রধান বোর্ডে একটি ডেডিকেটেড সকেট যা এই মডিউলের জন্য ডিজাইন করা হয়েছে। সংযোগটি বোর্ডকে সিস্টেম পাওয়ার (5V DC) এবং CNC-এর ডিসপ্লে প্রসেসর থেকে ভিডিও ডেটা সরবরাহ করে।
এই মাউন্টিং পদ্ধতি একটি গ্রাফিক্স প্রসেসর কার্ড এবং ডিসপ্লের মধ্যে পৃথক ক্যাবলিংয়ের প্রয়োজন ছাড়াই প্রধান কন্ট্রোলার অ্যাসেম্বলিতে গ্রাফিক্স ফাংশনটিকে একীভূত করে। ভিডিও আউটপুট সরাসরি A20B-3300-0150 থেকে প্যানেলের ভিডিও ইনপুট কানেক্টরের মাধ্যমে LCD প্যানেলে যায়।
বোর্ড প্রতিস্থাপন করার সময়, প্রতিস্থাপন মডিউলটি তার সকেটে সম্পূর্ণরূপে বসেছে কিনা তা নিশ্চিত করুন।
একটি আংশিকভাবে বসে থাকা গ্রাফিক্স মডিউল সাধারণত বিকৃত হওয়ার পরিবর্তে একটি ফাঁকা ডিসপ্লে তৈরি করে — আংশিক বসা ভিডিও সিগন্যাল পথ সম্পূর্ণভাবে ভেঙে দেয়।
প্রতিস্থাপনের পরে, সিস্টেম চালু করুন এবং মেরামত সম্পূর্ণ বলে বিবেচনা করার আগে ডিসপ্লেটি FANUC বুট স্ক্রিন দেখাচ্ছে কিনা তা নিশ্চিত করুন।
16i এবং 18i ছিল 2000-এর দশকের প্রথম দিকের CNC প্রজন্মের জন্য FANUC-এর ওয়ার্কহর্স।
তারা সব ধরণের মেশিনিং সেন্টার এবং টার্নিং সেন্টার চালাত — ছোট VMC, বড় হরাইজন্টাল মেশিনিং সেন্টার, মাল্টি-অ্যাক্সিস টার্নিং সেন্টার, কম্পাউন্ড মেশিন।
10.4-ইঞ্চি কালার ডিসপ্লে এই রেঞ্জের জুড়ে স্ট্যান্ডার্ড কনফিগারেশন ছিল।
এই কন্ট্রোলারগুলির উপর নির্মিত মেশিনগুলি এখন তাদের পরিষেবাটির দ্বিতীয় বা তৃতীয় দশকে প্রবেশ করেছে।
মেকানিক্যাল কম্পোনেন্ট — স্পিন্ডল, গাইডওয়ে, বলস্ক্রু — প্রায়শই অবশিষ্ট জীবন থাকে। ইলেকট্রনিক্স প্রতিস্থাপনের পরিবর্তে রক্ষণাবেক্ষণ করা হয়। A20B-3300-0150 হল সেই বোর্ডগুলির মধ্যে একটি যা এই মেশিনগুলিকে চালু রাখে।
যেহেতু বোর্ডটি বন্ধ করা হয়েছে, উপলব্ধ সরবরাহ মূল সারপ্লাস স্টক বা সংস্কার করা ইউনিট থেকে আসে।
বিক্রয়ের আগে পরীক্ষা করা ডিসপ্লে মডিউলগুলির জন্য গুরুত্বপূর্ণ — প্রান্তিক সার্কিট সহ একটি মডিউল সঠিক বুট আচরণ দেখাতে পারে কিন্তু নির্দিষ্ট ডিসপ্লে অবস্থার অধীনে ব্যর্থ হতে পারে।
যে সরবরাহকারীরা লোডের অধীনে পরীক্ষা করে তাদের কাছ থেকে সোর্সিং untested সারপ্লাসের চেয়ে ভাল আশ্বাস প্রদান করে।
প্রশ্ন ১: পাওয়ার-আপ করার সময় 10.4-ইঞ্চি LCD ডিসপ্লে ফাঁকা থাকে। অন্যথায় CNC স্বাভাবিকভাবে কাজ করছে বলে মনে হচ্ছে। A20B-3300-0150 কি এর কারণ?
স্বাভাবিক CNC অপারেশন সহ একটি ফাঁকা ডিসপ্লে একটি গ্রাফিক্স মডিউল ত্রুটির সাথে সামঞ্জস্যপূর্ণ। বোর্ডটি নষ্ট হয়ে গেছে এই সিদ্ধান্তে আসার আগে, LCD প্যানেলের পাওয়ার সংযোগ এবং প্যানেল ও বোর্ডের মধ্যে ভিডিও সিগন্যাল কেবল পরীক্ষা করুন।
একটি সংযোগ বিচ্ছিন্ন ভিডিও কেবল গ্রাফিক্স বোর্ডের অবস্থা নির্বিশেষে একটি ফাঁকা ডিসপ্লে তৈরি করে।
যদি পাওয়ার এবং ক্যাবলিং নিশ্চিত করা হয় এবং ডিসপ্লে ফাঁকা থাকে, তবে গ্রাফিক্স মডিউলটি প্রাথমিক সন্দেহভাজন।
প্রশ্ন ২: ডিসপ্লে স্ক্রিন দেখাচ্ছে কিন্তু রঙগুলি ভুল — কিছু অংশ ভুল রঙ বা ফ্লিকারিং রঙ দেখাচ্ছে। এটা কি বোর্ডের সমস্যা?
রঙ ডিসপ্লে ত্রুটি — ভুল রঙ, রঙের ফ্লিকারিং, আংশিক রঙ হারানো — একটি ব্যর্থ LCD প্যানেল বা একটি ক্ষতিগ্রস্ত ভিডিও কেবলের কারণে একটি ব্যর্থ গ্রাফিক্স বোর্ডের চেয়ে বেশি সাধারণ। গ্রাফিক্স মডিউল একটি সঠিক সিগন্যাল তৈরি করে; প্যানেল এটি রেন্ডার করে।
প্যানেলের কালার ফিল্টার লেয়ার বা LCD ড্রাইভার সার্কিট্রিতে ক্ষতি রঙের অস্বাভাবিকতা তৈরি করে।
গ্রাফিক্স বোর্ড প্রতিস্থাপনের আগে একটি পরিচিত-ভাল প্রতিস্থাপন প্যানেল দিয়ে পরীক্ষা করুন।
প্রশ্ন ৩: A20B-3300-0150 কি অন্য আকারের LCD প্যানেল চালাতে পারে — উদাহরণস্বরূপ, একটি 7.2-ইঞ্চি বা 8.4-ইঞ্চি ইউনিট?
না। A20B-3300-0150 বিশেষভাবে 10.4-ইঞ্চি কালার LCD কনফিগারেশনের জন্য।
ভিডিও সিগন্যাল টাইমিং, রেজোলিউশন এবং ড্রাইভ বৈশিষ্ট্যগুলি 10.4-ইঞ্চি প্যানেলের সাথে মিলে যায়। বিভিন্ন ডিসপ্লে সাইজ বিভিন্ন গ্রাফিক্স মডিউল ব্যবহার করে।
ভিন্ন ডিসপ্লে সাইজের জন্য কনফিগার করা সিস্টেমে -0150 ইনস্টল করলে সঠিক আউটপুট তৈরি হবে না।
প্রশ্ন ৪: গ্রাফিক্স বোর্ড প্রতিস্থাপনের পরে, ডিসপ্লে বুট করার সময় বিকৃত টেক্সট দেখাচ্ছে এবং তারপর ফাঁকা হয়ে যায়। কি ঘটেছে?
বুট করার সময় বিকৃত টেক্সট যা একটি ফাঁকা স্ক্রিনে পরিণত হয় তা নির্দেশ করে যে বোর্ডটি আংশিকভাবে কার্যকরী কিন্তু ডিসপ্লে স্থিতিশীল হওয়ার আগে ব্যর্থ হচ্ছে।
এটি একটি আংশিকভাবে ব্যর্থ প্রতিস্থাপন বোর্ড বা বোর্ডের 5V ইনপুটে একটি অনিয়মিত পাওয়ার সাপ্লাই ভোল্টেজ নির্দেশ করতে পারে।
একটি ভোল্টমিটার দিয়ে প্রধান বোর্ডের সকেটে 5V সাপ্লাই পরিমাপ করুন। 4.75V এর নিচে ভোল্টেজ বা উল্লেখযোগ্য রিপল সহ ভোল্টেজ গ্রাফিক্স মডিউলকে নির্ভরযোগ্যভাবে কাজ করতে বাধা দিতে পারে।
প্রশ্ন ৫: A20B-3300-0150 ইনস্টল করার পরে কি কোনও প্যারামিটার পরিবর্তন বা সফ্টওয়্যার আপডেটের প্রয়োজন আছে?
সাধারণত কোনও সফ্টওয়্যার পুনর্গঠনের প্রয়োজন হয় না। গ্রাফিক্স মডিউল একটি হার্ডওয়্যার ফাংশন সরবরাহ করে — ডিসপ্লের জন্য ভিডিও আউটপুট — যা CNC সফ্টওয়্যার ব্যবহার করে, কোন নির্দিষ্ট বোর্ড রিভিশন ইনস্টল করা আছে তা জানার প্রয়োজন ছাড়াই।
ইনস্টলেশনের পরে সিস্টেম চালু করুন এবং স্বাভাবিক ডিসপ্লে অপারেশন নিশ্চিত করুন।
যদি CNC প্যারামিটারে ডিসপ্লে-টাইপ সেটিংস অন্তর্ভুক্ত থাকে, তবে 10.4-ইঞ্চি কালার LCD-এর জন্য সেগুলি সঠিকভাবে সেট করা আছে কিনা তা যাচাই করুন, তবে এটি একটি বিদ্যমান প্যারামিটার সেটিং হবে নতুন কোনওটির পরিবর্তে যা বোর্ড প্রতিস্থাপনের জন্য প্রয়োজন।
