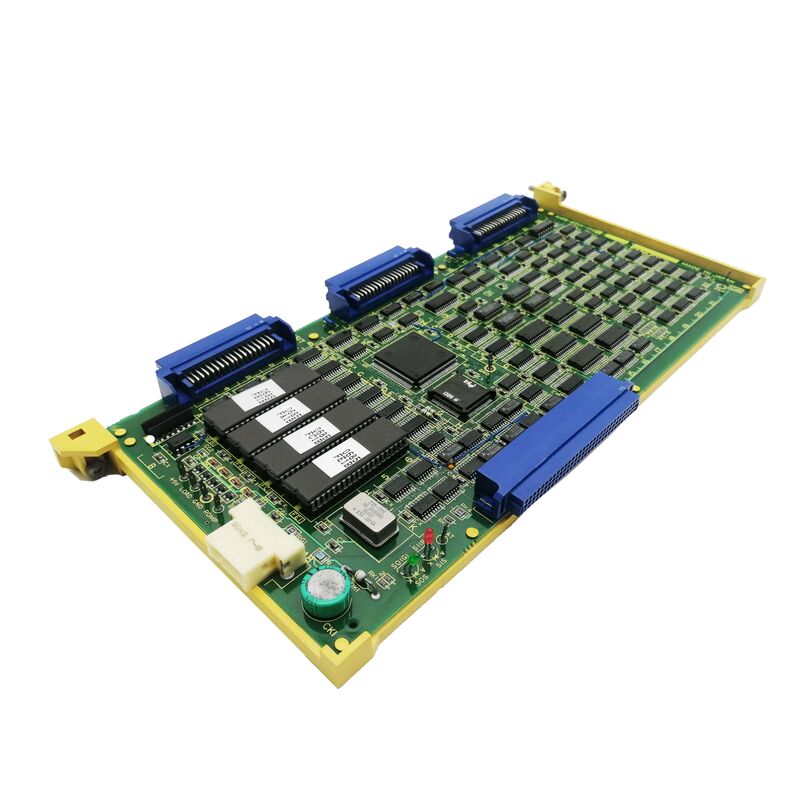

A16B-2200-0370 Fanuc PCB বোর্ড A16B22000370 AI6B-22OO-O37O

A16B-2200-0370∙ FANUC 32-বিট 5th/6th অক্ষ PCB Series 0-C (শূন্য-সি) নিয়ন্ত্রণ / দুই অক্ষ সম্প্রসারণ / A16B-2200 সিরিজ

জিরো-সি ∙ ফ্যানুকের কমপ্যাক্ট সিএনসি এবং এর অক্ষের সীমা

পণ্যের বর্ণনায় 'জিরো সি কন্ট্রোল' বলতে বোঝায় FANUC সিরিজ 0-C ¢ FANUC এর কমপ্যাক্ট সিএনসি যা "জিরো" সিরিজ নামের অধীনে বিপণন করা হয়। "জিরো" নামকরণ একটি কমপ্যাক্ট,অর্থনৈতিক সিএনসি তার সময়ের জন্য শক্তিশালী কিন্তু অক্ষের সংখ্যার সংজ্ঞায়িত সীমা সহ. স্ট্যান্ডার্ড সিরিজ 0-সি কনফিগারেশন 4 টি পর্যন্ত নিয়ন্ত্রিত সার্ভো অক্ষ সমর্থন করে। সিরিজ 0-সি যুগের বেশিরভাগ সিএনসি মেশিন টুলগুলির জন্য, 4 টি অক্ষ যথেষ্ট ছিলঃ

• সিএনসি টার্নঃ Z এবং X = 2 অক্ষ (মানক), C- অক্ষ এবং Y- অক্ষ সহ 4 পর্যন্ত
• সিএনসি মেশিনিং সেন্টারঃ এক্স, ওয়াই, জেড = 3 টি অক্ষ (মানক), একটি ঘূর্ণন টেবিলের সাথে 4 টি পর্যন্ত তবে কিছু মেশিনের জন্য আরও বেশি প্রয়োজন ছিল। যখন একটি সিরিজ 0-সি সিএনসির জন্য একটি 5 ম এবং 6 ম অক্ষের প্রয়োজন ছিলদুটি ঘূর্ণন অক্ষ সহ একটি যন্ত্র কেন্দ্র, অথবা একটি বিশেষ উদ্দেশ্য মেশিন A16B-2200-0370 এই প্রসারিত অক্ষ গণনা করার জন্য হার্ডওয়্যার পথ সরবরাহ করে।

পণ্য সম্পর্কিত মূল তথ্য

0-C সিরিজের 5ম এবং 6ম অক্ষের প্রয়োজনীয় অ্যাপ্লিকেশন

A16B-2200-0370 প্রয়োজন যে মেশিন ধরনেরঃ

যন্ত্রপাতি, যন্ত্রপাতি ও যন্ত্রপাতিএকটি দ্বৈত-টারেট টার্নিং সেন্টারে দুটি স্বাধীন টারেট সমাবেশ রয়েছে each যার প্রত্যেকটির নিজস্ব Z এবং X গতি রয়েছে। প্রধান বোর্ডটি প্রাথমিক টারেটকে পরিচালনা করে (Z1, X1 অক্ষ 1 এবং 2 হিসাবে) ।A16B-2200-0370 দ্বিতীয় টাওয়ারের অক্ষ যোগ করে (Z2, এক্স 2 যেমন অক্ষ 5 এবং 6).

সিএনসি মেশিনিং সেন্টার ৪+২ অক্ষ কনফিগারেশনের সাথেঃ৩টি প্রাথমিক রৈখিক অক্ষ (X, Y,Z) এবং 1 প্রাথমিক ঘূর্ণন অক্ষ আরও 2 সার্ভো অক্ষ যোগ করতে পারেন, একটি দ্বিতীয় ঘূর্ণন অক্ষ এবং একটি অক্জিলিয়ারী সার্ভো ফাংশন, 5 ম এবং 6 ম অক্ষ সম্প্রসারণ প্রয়োজন.

বিশেষ কাজে ব্যবহৃত মাল্টি-অক্সি মেশিন:ট্রান্সফার লাইন, মাল্টি-স্টেশন মেশিনিং সিস্টেম, বা একটি সিরিজ 0-সি সি এন সি দ্বারা নিয়ন্ত্রিত বিশেষভাবে নির্মিত অটোমেশন মেশিনগুলি তাদের সম্পূর্ণ যান্ত্রিক পরিপূরককে ক্রম করার জন্য 4 টিরও বেশি সার্ভো অক্ষের প্রয়োজন হতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ডাবল-টারেট 0-সি টার্ন অক্ষের সম্প্রসারণ বোর্ড ত্রুটিঃএকটি FANUC সিরিজ 0-C টুইন-টারেট সিএনসি টার্ন দ্বিতীয় টাওয়ারের অক্ষগুলিতে (5 এবং 6) বিশেষভাবে সার্ভো অ্যালার্ম বিকাশ করে। প্রাথমিক অক্ষগুলি স্বাভাবিকভাবে কাজ করে। A16B-2200-0370 ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন 5th এবং 6th অক্ষ ফাংশন পুনরুদ্ধার.4+2 মেশিনিং সেন্টার অক্ষ বোর্ড রক্ষণাবেক্ষণঃএকটি সিরিজ 0-সি মেশিনিং সেন্টার 6 টি নিয়ন্ত্রিত অক্ষের সাথে নিয়ন্ত্রণ বোর্ড রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। একটি বিস্তৃত অক্ষ নিয়ন্ত্রণ সিস্টেমের পুনর্নবীকরণের অংশ হিসাবে A16B-2200-0370 প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A16B-2200-0370 কি প্রধান সিপিইউ বোর্ডকে প্রতিস্থাপন করে, নাকি এটি এর পাশে ইনস্টল করা হয়?

A16B-2200-0370 হল একটি এক্সপেনশন বোর্ড যা সিরিজ 0-সি প্রধান সিপিইউ বোর্ডের সাথে ইনস্টল করা হয়েছে।A16B-2200-0370 প্রধান বোর্ডের বিকল্প স্থাপত্যের একটি ডেডিকেটেড স্লট বা সংযোগকারী অবস্থানে 5 এবং 6 অক্ষের জন্য প্রসেসিং যোগ করেসম্পূর্ণ ৬ অক্ষের সিস্টেমটি কাজ করার জন্য উভয় বোর্ডই কার্যকরী হতে হবে।

প্রশ্ন ২ঃ এক্সপেনশন বোর্ড ব্যর্থ হলে A16B-2200-0370 সহ একটি সিরিজ 0-C CNC 4-অক্ষ মোডে কাজ করতে পারে?

যখন A16B-2200-0370 ব্যর্থ হয়, 5th এবং 6th অক্ষ এলার্ম উৎপন্ন।সিএনসি তার প্রথম 4 টি অক্ষের উপর কাজ চালিয়ে যেতে পারে কিনা তা মেশিনের সুরক্ষা কনফিগারেশনের উপর নির্ভর করে. মেশিনের PMC প্রোগ্রাম আচরণ থেকে নিশ্চিত করুন যে একটি বিঘ্নিত 4-অক্ষ মোড সম্ভব কিনা।

প্রশ্ন 3: A16B-2200-0370 কি সিরিজ 0-C এর জন্য নির্দিষ্ট নাকি সিরিজ 0-D তেও ব্যবহৃত হয়?

বর্ণনায় স্পষ্টভাবে "ZERO C CONTROL এর জন্য" উল্লেখ করা হয়েছে Series 0-C. Series 0-D একটি ভিন্ন হার্ডওয়্যার প্রজন্ম যার নিজস্ব অক্ষ সম্প্রসারণ স্থাপত্য রয়েছে।0-D সিরিজের সিস্টেমে A16B-2200-0370 লাগানোর আগে প্রযোজ্য হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন.

প্রশ্ন 4: A16B-2200-0370 প্রতিস্থাপনের জন্য 5 এবং 6 অক্ষের জন্য সার্ভো পরামিতি পুনরায় প্রবেশের প্রয়োজন?

নং. সিএনসির প্রধান এসআরএমে 5 এবং 6 অক্ষ সহ সমস্ত ছয়টি অক্ষের জন্য সার্ভো পরামিতি রয়েছে। প্রতিস্থাপন A16B-2200-0370 ইনস্টল করার পরে,CNC পুনরায় বিদ্যমান পরামিতি 5th এবং 6th অক্ষ চ্যানেল প্রয়োগ করে. উত্পাদন ফিরে যাওয়ার আগে উভয় সম্প্রসারণ অক্ষের সঠিক সার্ভো প্রতিক্রিয়া যাচাই করুন।
