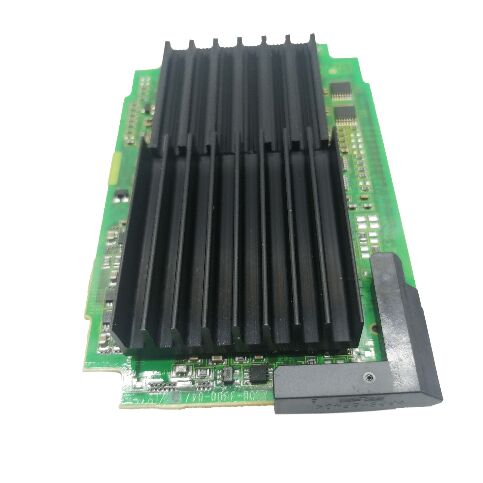

1 পিসি নতুন Fanuc A20B-3300-0091 PCB বোর্ড A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 | ৭.২-ইঞ্চি মনোক্রোম ক্যারেক্টার ডিসপ্লে PCB — সিরিজ ১৬i / ১৮i / ২১i CNC, LCD/MDI ইউনিট, শুধুমাত্র ক্যারেক্টার আউটপুট, অপারেটর প্যানেলের পিছনের জন্য

সংক্ষিপ্ত বিবরণ

The FANUC A20B-3300-0091 হল FANUC এর i-সিরিজ CNC সিস্টেমে ৭.২-ইঞ্চি মনোক্রোম ক্যারেক্টার LCD এর জন্য ডিসপ্লে ড্রাইভার PCB।

এটি অপারেটর স্টেশনের ভিতরে LCD প্যানেলের পিছনে বসে, প্রধান CPU বোর্ডের সাথে সংযুক্ত — শারীরিকভাবে LCD/MDI ইউনিটের পিছনের সাথে যুক্ত এবং ব্যাকপ্লেনের সাথে সরাসরি সংস্পর্শে থাকে যা এটিকে CNC এর কেন্দ্রীয় প্রক্রিয়াকরণ যুক্তির সাথে সংযুক্ত করে।

প্রতিবার একজন অপারেটর একটি প্রোগ্রাম নম্বর পড়ে, একটি প্যারামিটার পরীক্ষা করে, একটি অ্যালার্ম বার্তা দেখে, বা ৭.২-ইঞ্চি মনো i-সিরিজ কন্ট্রোলে একটি অফসেট টেবিলের মাধ্যমে ধাপে ধাপে যায়, তখন ডেটা এই PCB এর ভিডিও জেনারেশন সার্কিট্রির মাধ্যমে স্ক্রিনে প্রদর্শিত হওয়ার আগে চলে যায়।

"শুধুমাত্র ক্যারেক্টার" পদবি হল A20B-3300-0091 এবং A20B-3300 সিরিজের গ্রাফিক ডিসপ্লে ভ্যারিয়েন্টের মধ্যে মূল পার্থক্যকারী। ক্যারেক্টার ডিসপ্লে PCB একটি ক্যারেক্টার ROM ব্যবহার করে ভিডিও আউটপুট তৈরি করে — একটি লুকআপ টেবিল যা ASCII বা অনুরূপ ক্যারেক্টার কোডকে পিক্সেল প্যাটার্নের সাথে ম্যাপ করে।

CNC ক্যারেক্টার কোড পাঠায়, এবং ডিসপ্লে বোর্ড সেগুলিকে LCD এর স্ক্যান সাইকেলে ডট প্যাটার্নে রূপান্তর করে।

এই পদ্ধতিটি কম্পিউটেশনালি দক্ষ এবং অপারেটররা সবচেয়ে বেশি ব্যবহার করে এমন ডেটা-ঘন স্ক্রিনগুলির জন্য তীক্ষ্ণ, পঠনযোগ্য পাঠ্য তৈরি করে — প্রোগ্রাম নম্বর, স্থানাঙ্ক, অ্যালার্ম কোড, স্পিন্ডল গতির রিডআউট — তবে এটি ফ্রিফর্ম বিটম্যাপ গ্রাফিক্স রেন্ডার করতে পারে না।

গ্রাফিক ডিসপ্লে ভ্যারিয়েন্টগুলি (একই মেশিনে কালার বা গ্রাফিক-যোগ্য মনো ডিসপ্লেতে পাওয়া যায়) টুল-পাথ সিমুলেশন, ওয়েভফর্ম গ্রাফিক্স এবং গ্রাফিকাল হেল্প স্ক্রিন রেন্ডার করার জন্য অতিরিক্ত GPU-ক্লাস সার্কিট্রি বহন করে।

A20B-3300-0091 এই সার্কিট্রি বহন করে না — এবং এই PCB সহ একটি মেশিন একটি কন্ট্রোল উপস্থাপন করবে যার কোনও গ্রাফিক সিমুলেশন স্ক্রিন নেই, এমনকি যদি CNC সফ্টওয়্যারের অপশন সেটিংস গ্রাফিক্স সক্ষম করার জন্য কনফিগার করা থাকে।

যেসব সাইটে অপারেটররা শুধুমাত্র টেক্সট-ভিত্তিক ওয়ার্কফ্লোতে নির্ভর করে, সেখানে এই সীমাবদ্ধতা অদৃশ্য; যে মেশিনগুলিতে গ্রাফিক টুলপাথ ডিসপ্লে একটি অপারেশনাল প্রত্যাশা, সেখানে পরিবর্তে উপযুক্ত গ্রাফিক-যোগ্য ডিসপ্লে PCB প্রয়োজন।

মূল স্পেসিফিকেশন

১৬i / ১৮i / ২১i ডিসপ্লে ইকোসিস্টেমে A20B-3300-0091 কোথায় ফিট করে

FANUC i-সিরিজ (১৬i, ১৮i, ২১i) মেশিন কেনার সময় অপারেটরদের বিভিন্ন ডিসপ্লে অপশন সরবরাহ করত, এবং কারখানায় লাগানো ডিসপ্লে PCB কেনা অপশন লেভেল প্রতিফলিত করত।

বেস প্রান্তে: ৭.২-ইঞ্চি মনোক্রোম ক্যারেক্টার ডিসপ্লে — A20B-3300-0091। উপরে সরানো: ৭.২-ইঞ্চি মনোক্রোম গ্রাফিক ডিসপ্লে (টুলপাথ সিমুলেশন এবং গ্রাফিক ডায়াগনস্টিকস যোগ করে)।

শীর্ষে: ৯-ইঞ্চি বা ১০.৪-ইঞ্চি কালার ডিসপ্লে (সম্পূর্ণ কালার গ্রাফিক্স, সর্বোচ্চ রেজোলিউশন)।

প্রতিটি স্তরের জন্য প্রধান CPU বোর্ডে একটি ভিন্ন ডিসপ্লে PCB প্রয়োজন, এবং এই PCB গুলি অদলবদলযোগ্য নয় — LCD প্যানেল, ডিসপ্লে PCB, এবং CNC সফ্টওয়্যারের ডিসপ্লে অপশন সেটিংস সব মিলতে হবে।

ক্যারেক্টার-অনলি ডিসপ্লে অপশন সহ কেনা একটি মেশিন টুলে অতিরিক্ত সফ্টওয়্যার অপশন (গ্রাফিক অপশন, DNC2, ইত্যাদি) থাকতে পারে যা ইনস্টল করা কনফিগারেশনে সক্রিয় করা হয় না। ডিসপ্লে হার্ডওয়্যারকে ক্যারেক্টার থেকে গ্রাফিক-এ পরিবর্তন করা — A20B-3300-0091 কে একটি উপযুক্ত গ্রাফিক PCB দিয়ে প্রতিস্থাপন করা — স্বয়ংক্রিয়ভাবে গ্রাফিক সফ্টওয়্যার বৈশিষ্ট্যগুলি সক্রিয় করে না। CNC এর অপশন বাইট সেটিংস এবং সম্ভবত FROM মডিউলের অপশন রেজিস্ট্রেশনও আপডেট করতে হবে, যার জন্য সাধারণত FANUC এর সম্পৃক্ততা বা একটি উপযুক্ত অপশন কী প্রয়োজন।

শুধুমাত্র ক্যারেক্টার ডিসপ্লেতে কী প্রদর্শিত হয়

ক্যারেক্টার ডিসপ্লে দৈনন্দিন CNC মেশিন অপারেশনের জন্য একজন অপারেটরের প্রয়োজনীয় সবকিছু সমর্থন করে:

প্রোগ্রাম নির্বাচন এবং বিষয়বস্তু: পার্ট প্রোগ্রাম নম্বর (Oxxxx ফরম্যাট), প্রোগ্রাম ব্লক (G, M, T কোড টেক্সট আকারে), এবং প্রোগ্রাম ডিরেক্টরি তালিকা।

অবস্থান প্রদর্শন: মেশিন স্থানাঙ্ক, ওয়ার্কপিস স্থানাঙ্ক, এবং অবশিষ্ট ভ্রমণ — প্রতিটি CNC স্ক্যান সাইকেলে আপডেট হয়, সাংখ্যিক পাঠ্য হিসাবে প্রদর্শিত হয়।

অ্যালার্ম এবং বার্তা প্রদর্শন: অ্যালার্ম নম্বর এবং টেক্সট বিবরণ সহ সিস্টেম অ্যালার্ম (PS অ্যালার্ম, SV অ্যালার্ম, OT অ্যালার্ম), PMC ল্যাডারে লেখা অপারেটর বার্তা।

প্যারামিটার স্ক্রিন: সমস্ত CNC প্যারামিটার (০ থেকে ৯৯৯৯+ পর্যন্ত সংখ্যাযুক্ত) সাংখ্যিক মান হিসাবে প্যারামিটার নম্বর সহ প্রদর্শিত হয়, MDI কীপ্যাড ব্যবহার করে নেভিগেট করা যায়।

অফসেট প্রদর্শন: টুল জ্যামিতি অফসেট, পরিধান অফসেট, ওয়ার্ক কোঅর্ডিনেট অফসেট — সমস্ত সাংখ্যিক টেবিল সরাসরি অফসেট মেমরি থেকে পড়া হয়।

ডায়াগনস্টিকস এবং সার্ভো স্ক্রিন: সার্ভো লোড মিটার মান, স্পিন্ডল গতি, এবং সাংখ্যিক আকারে ডায়াগনস্টিক ডেটা।

এগুলির কোনওটির জন্য বিটম্যাপ গ্রাফিক্সের প্রয়োজন হয় না।

ক্যারেক্টার-অনলি FANUC কন্ট্রোলে কাজ করা অপারেটররা ধারাবাহিকভাবে স্ট্যান্ডার্ড টার্নিং, মিলিং এবং গ্রাইন্ডিং অপারেশনের জন্য কোনও ব্যবহারিক ওয়ার্কফ্লো সীমাবদ্ধতার কথা জানান।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: অপারেটর প্যানেলে কোন দৃশ্যমান লক্ষণগুলি নির্দেশ করে যে A20B-3300-0091 PCB ব্যর্থ হয়েছে, LCD প্যানেল নিজেই নয়?

মূল ডায়াগনস্টিক হল LCD ব্যাকলাইট চালু আছে কিনা। যদি ব্যাকলাইট জ্বলে (প্যানেল আলোকিত হয়) কিন্তু কোনও অক্ষর প্রদর্শিত না হয়, তবে ডিসপ্লে PCB হল সম্ভাব্য কারণ — LCD প্যানেল এবং এর ইনভার্টার কাজ করছে, কিন্তু ডিসপ্লে PCB থেকে ভিডিও সংকেত অনুপস্থিত বা ক্ষতিগ্রস্ত।

যদি ব্যাকলাইট সম্পূর্ণভাবে বন্ধ থাকে, তবে একটি ব্যর্থ ব্যাকলাইট ইনভার্টার বা LCD প্যানেল পাওয়ার সার্কিট বেশি সম্ভাব্য কারণ।

ডিসপ্লে PCB ব্যর্থতার অন্যান্য সূচক: এলোমেলো বা আংশিকভাবে প্রদর্শিত অক্ষর (কিছু সারি সঠিক, অন্যগুলি বিকৃত), ব্যাকলাইট চালু থাকা অবস্থায় খালি স্ক্রিন, বা একটি স্থির প্যাটার্ন যা MDI কীগুলি চাপলে আপডেট হয় না। নিশ্চিত করার জন্য একটি পরিচিত-ভাল ইউনিটের সাথে বোর্ডটি অদলবদল করুন।

প্রশ্ন ২: মেশিনটিতে বর্তমানে A20B-3300-0091 (ক্যারেক্টার ডিসপ্লে) আছে। এই PCB প্রতিস্থাপন করে কি এটিকে গ্রাফিক ডিসপ্লেতে আপগ্রেড করা যেতে পারে?

শারীরিকভাবে, হ্যাঁ — একই স্ক্রিন আকারের জন্য গ্রাফিক-যোগ্য ডিসপ্লে PCB একই ব্যাকপ্লেন স্লটে ফিট করে।

কার্যকরীভাবে, আপগ্রেডের জন্য সিস্টেম সফ্টওয়্যারে (FROM মডিউল) CNC এর ডিসপ্লে অপশন সক্রিয় করাও প্রয়োজন, যা একটি অপশন রেজিস্ট্রেশন প্রক্রিয়া যা FANUC তার অপশন কী সিস্টেমের মাধ্যমে নিয়ন্ত্রণ করে।

শুধুমাত্র গ্রাফিক ডিসপ্লে PCB, একটি মেশিনে লাগানো যেখানে গ্রাফিক অপশন সিস্টেমে নিবন্ধিত নেই, গ্রাফিক আউটপুট তৈরি করবে না।

যদি মেশিনটি মূলত গ্রাফিক অপশন ছাড়াই অর্ডার করা হয়ে থাকে, তবে একটি অনুরূপ A20B-3300-0091 প্রতিস্থাপন দিয়ে ক্যারেক্টার ডিসপ্লে পুনরুদ্ধার করা সহজ পথ।

যদি একটি আসল গ্রাফিক ডিসপ্লে আপগ্রেডের প্রয়োজন হয়, তবে অপশন রেজিস্ট্রেশন FANUC বা FANUC অনুমোদিত উৎসের মাধ্যমে সমাধান করতে হবে।

প্রশ্ন ৩: A20B-3300-0091 কি ৭.২-ইঞ্চি মনো ডিসপ্লের জন্য অন্যান্য A20B-3300 ডিসপ্লে PCB এর সাথে অদলবদলযোগ্য?

সরাসরি নয় — A20B-3300 সিরিজের মধ্যে, ভ্যারিয়েন্টগুলি তাদের ডিসপ্লে ইন্টারফেস প্রোটোকল, রেজোলিউশন হ্যান্ডলিং এবং অপশন সামঞ্জস্যের ক্ষেত্রে ভিন্ন।

একটি গ্রাফিক-যোগ্য ৭.২-ইঞ্চি মনো PCB (যেমন A20B-3300-0154 বা অন্যান্য) ভিন্ন সার্কিট্রি বহন করে এবং সংশ্লিষ্ট সফ্টওয়্যার অপশন সেটিংস ছাড়া ক্যারেক্টার-অনলি A20B-3300-0091 এর বিকল্প হতে পারে না।

ক্যারেক্টার-অনলি ভ্যারিয়েন্টগুলির মধ্যে, ঘনিষ্ঠভাবে সম্পর্কিত পার্ট নম্বরগুলি (একই -3300-00xx প্রত্যয় কাঠামো ভাগ করে নেওয়া) প্রতিস্থাপনের আগে নির্দিষ্ট মেশিনের প্রধান CPU বোর্ড এবং সফ্টওয়্যার সংস্করণের সাথে যাচাই করা উচিত।

FANUC অপারেটর প্যানেল সংযোগ ম্যানুয়াল (B-63003EN বা নির্দিষ্ট সিরিজের জন্য সমতুল্য) বা মেশিন টুল বিল্ডারের ওয়্যারিং ডকুমেন্টেশন পরামর্শ করে কোন ডিসপ্লে PCB ভ্যারিয়েন্ট সঠিক তা নিশ্চিত করে।

প্রশ্ন ৪: A20B-3300-0091 কি কোনও মেশিন-নির্দিষ্ট ডেটা (প্যারামিটার, প্রোগ্রাম) ধরে রাখে যা সরানোর আগে সংরক্ষণ করতে হবে?

না। ডিসপ্লে PCB একটি স্টেটলেস ভিডিও আউটপুট ডিভাইস — এটি কোনও ব্যবহারকারীর ডেটা, কোনও মেশিন প্যারামিটার, এবং কোনও প্রোগ্রাম স্টোরেজ বহন করে না। এটি কেবল প্রধান CPU বোর্ড থেকে প্রাপ্ত ডেটাকে ভিডিও সিগন্যালে রূপান্তর করে। এটি সরানো এবং প্রতিস্থাপনের জন্য এই বোর্ডের জন্য কোনও ডেটা ব্যাকআপের প্রয়োজন হয় না।

তবে, যদি বোর্ডটি একটি বৃহত্তর প্রধান CPU বোর্ড প্রতিস্থাপনের অংশ হিসাবে প্রতিস্থাপিত হয়, তবে প্রধান বোর্ডটি সরানোর আগে CNC থেকে সমস্ত মেশিন প্যারামিটার, প্রোগ্রাম এবং PMC ল্যাডার ডেটা ব্যাকআপ করতে হবে। ডিসপ্লে PCB প্রতিস্থাপন নিজেই কোনও সংরক্ষিত ডেটার জন্য ধ্বংসাত্মক নয়।

প্রশ্ন ৫: A20B-3300-0091 প্রতিস্থাপন করার সময় কী সতর্কতা অবলম্বন করা প্রয়োজন?

মেশিনটি সম্পূর্ণভাবে পাওয়ার ডাউন করুন এবং অপারেটর প্যানেল খোলার আগে ডিসি বাস (যদি কোনও স্পিন্ডল বা সার্ভো অ্যামপ্লিফায়ার সংযুক্ত থাকে) ডিসচার্জ হওয়ার জন্য অপেক্ষা করুন। ডিসপ্লে PCB LCD/MDI ইউনিটের পিছন থেকে অ্যাক্সেস করা হয় — সাধারণত কন্ট্রোল প্যানেল হাউজিংয়ের পিছনের কভারটি সরিয়ে।

PCB একটি ব্যাকপ্লেন এজ কানেক্টরের মাধ্যমে সংযুক্ত হয় এবং এক বা দুটি স্ক্রু দ্বারা সুরক্ষিত থাকতে পারে। বোর্ডটি পরিচালনা করার সময় ESD সতর্কতা (অ্যান্টিস্ট্যাটিক রিস্ট স্ট্র্যাপ, অ্যান্টিস্ট্যাটিক ম্যাট) অপরিহার্য।

প্রতিস্থাপন বোর্ডটি বসানোর আগে সমস্ত কানেক্টরের ওরিয়েন্টেশন মেলে কিনা তা নিশ্চিত করুন — ব্যাকপ্লেনে ভুলভাবে বসানো কানেক্টরের পিনগুলি ক্ষতিগ্রস্ত করতে পারে। প্যানেল বন্ধ করার আগে পাওয়ার আপ করুন এবং ক্যারেক্টার ডিসপ্লে কার্যকারিতা নিশ্চিত করুন।
