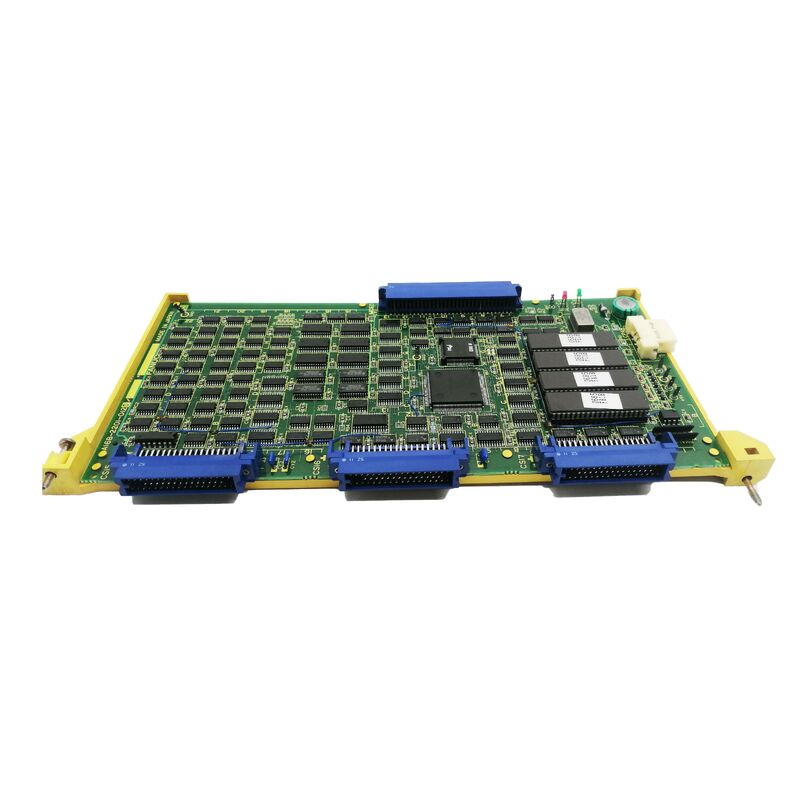

A16B-2200-0350 Fanuc PCB বোর্ড A16B22000350 AI6B-22OO-O35O

A16B-2200-0350 | FANUC সিরিজ 0-C 9-ইঞ্চি কালার CRT হাই-রেজোলিউশন গ্রাফিক্স বোর্ড — 0C/0F/00C CNC কন্ট্রোল

রঙ এবং উচ্চ রেজোলিউশন — স্ট্যান্ডার্ড 0-সি ডিসপ্লের উপরে একটি ধাপ

স্ট্যান্ডার্ড FANUC সিরিজ 0-C CNC অপারেটর ডিসপ্লে ছিল একরঙা — প্রোগ্রাম ডিসপ্লে, প্যারামিটার এডিটিং এবং বেসিক ডায়াগনস্টিকসের জন্য পর্যাপ্ত, কিন্তু ভিজ্যুয়াল ডিফারেন্সিয়েশন সহ গ্রাফিকাল তথ্য উপস্থাপন করার ক্ষমতা সীমিত। A16B-2200-0350 সিরিজ 0-C CNC সিস্টেমের জন্য "গ্রাফিক্স 9 ইঞ্চি CRT কালার হাই রেজোলিউশন" আপগ্রেড প্রদান করে। এটি তিনটি ক্ষেত্রে একটি অর্থপূর্ণ বর্ধন:

রঙ প্রদর্শন:রঙ CNC ইন্টারফেসে ভিজ্যুয়াল কোডিং যোগ করে। স্থিতির তথ্য, অ্যালার্ম বার্তা, অক্ষের অবস্থান এবং গ্রাফিকাল ডিসপ্লে বিভাগগুলিকে আলাদা করতে রঙ ব্যবহার করতে পারে — সক্রিয় অক্ষ এক রঙে, অ্যালার্ম পাঠ্য লাল, স্বাভাবিক স্থিতি সবুজে। উত্পাদন অবস্থার অধীনে দ্রুত CNC স্ক্রীন পড়ার জন্য রঙ অপারেটর জ্ঞানীয় লোড হ্রাস করে।9-ইঞ্চি

CRT:9-ইঞ্চি স্ক্রীনের আকার ছোট CRT বিকল্পের চেয়ে বেশি ডিসপ্লে এলাকা প্রদান করে — আরও প্রোগ্রাম লাইন, আরও প্যারামিটার ক্ষেত্র বা বৃহত্তর গ্রাফিক্স অপারেটরের দেখার এলাকার মধ্যে অবিচ্ছিন্ন স্ক্রল করার প্রয়োজন ছাড়াই ফিট করা।

উচ্চ রেজোলিউশন:সিআরটি স্ক্রিনে উচ্চতর পিক্সেল ঘনত্ব তীক্ষ্ণ অক্ষর, ক্লিনার গ্রাফিকাল লাইন এবং আরও সুস্পষ্ট ছোট টেক্সট রেন্ডার করে — বিশেষ করে উপকারী যখন ঘন প্রোগ্রাম তালিকা বা সূক্ষ্ম ডায়াগনস্টিক স্ক্রিনগুলি দেখা হয়।

মূল পণ্য তথ্য

ক্রস-কম্প্যাটিবিলিটি — 0C, 0F, এবং 00C

বর্ণনা "#0C/F/00C" তিনটি সিরিজ 0 CNC ভেরিয়েন্ট চিহ্নিত করে যা A16B-2200-0350 ব্যবহার করে:

সিরিজ 0-C:প্রধান উৎপাদন সিরিজ 0 CNC জেনারেশন — মেশিনিং সেন্টার (0-MC, 0-MD), টার্নিং সেন্টার (0-TC, 0-TD), এবং গ্রাইন্ডিং মেশিনে ব্যবহৃত হয়।

সিরিজ 0-F:সিরিজ 0 লাইনের পরবর্তী কনফিগারেশন, একই প্ল্যাটফর্ম পরিবারের মধ্যে বিবর্তিত হার্ডওয়্যার প্রতিনিধিত্ব করে।

সিরিজ 00C:সিরিজ 0 CNC আর্কিটেকচারের মধ্যে একটি সম্পর্কিত কনফিগারেশন উপাধি — "00" উপসর্গ যা একটি নির্দিষ্ট সিস্টেম বৈকল্পিক সনাক্ত করে। এই ক্রস-কম্প্যাটিবিলিটির অর্থ হল A16B-2200-0350 একাধিক সিরিজ 0 ফ্যামিলি কনফিগারেশন পরিবেশন করে — একটি গ্রাফিক্স বোর্ড 0-C, 0-F, এবং 00C ইনস্টলেশনের পরিসরে বিস্তৃত।

অ্যাপ্লিকেশন দৃশ্যকল্প

0-MC CNC কালার গ্রাফিক্স ফল্ট:একটি FANUC সিরিজ 0-MC মেশিনিং সেন্টারের কালার ডিসপ্লে ব্যর্থ হয় — অপারেটর প্যানেল কোনো ছবি বা দূষিত রঙের আউটপুট দেখায় না। A16B-2200-0350 গ্রাফিক্স বোর্ডকে দোষ হিসেবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন পূর্ণ-রঙের উচ্চ-রেজোলিউশন প্রদর্শন পুনরুদ্ধার করে।0-TD CNC ডিসপ্লে আপগ্রেড:একটি সিরিজ 0-TD টার্নিং সেন্টার যা মূলত রঙিন গ্রাফিক্স ছাড়াই নির্দিষ্ট করা হয়েছে A16B-2200-0350 একটি আপগ্রেড হিসাবে গ্রহণ করে — এর বিদ্যমান 9-ইঞ্চি CRT মনিটরে রঙ এবং উচ্চ রেজোলিউশন যোগ করে।

FAQ

প্রশ্ন 1: কোন CNC মডেলগুলি "#0C/F/00C" সামঞ্জস্যপূর্ণ নোটেশন দ্বারা আচ্ছাদিত?

FANUC অংশের বর্ণনার # উপসর্গগুলি সামঞ্জস্যের রূপগুলিকে চিহ্নিত করে৷ "0C" সিরিজ 0-C কভার করে (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" সিরিজ 0-F ভেরিয়েন্ট কভার করে; "00C" সিরিজ 00C কনফিগারেশন কভার করে। তিনটিই একই A16B-2200 গ্রাফিক্স বোর্ড স্লট এবং ভিডিও ইন্টারফেস স্ট্যান্ডার্ড শেয়ার করে, A16B-2200-0350 একটি একক অংশ নম্বর থেকে তিনটিই পরিবেশন করার অনুমতি দেয়।

প্রশ্ন 2: A16B-2200-0350 কি অপারেটর প্যানেল CRT এর জন্য নাকি আলাদা মনিটরিং স্ক্রীন?

A16B-2200-0350 CNC-এর অপারেটর প্যানেল CRT-কে পরিবেশন করে — 9-ইঞ্চি রঙিন স্ক্রীন MDI কীবোর্ড ইউনিটের মধ্যে বা সংলগ্ন যা অপারেটরের প্রাথমিক CNC ইন্টারফেস। এটি একটি মেশিন মনিটরিং স্ক্রীন বা একটি পৃথক ডিসপ্লে নয় - এটি CNC এর মূল অপারেটর ইন্টারফেস ডিসপ্লে।

প্রশ্ন 3: A16B-2200-0350 একটি সিরিজ 0-C-এ ইনস্টল করা যেতে পারে যেখানে বর্তমানে একটি একরঙা গ্রাফিক্স বোর্ড রয়েছে?

A16B-2200-0350 রঙের সাথে একটি মনোক্রোম গ্রাফিক্স বোর্ড প্রতিস্থাপন করার জন্য একটি সামঞ্জস্যপূর্ণ 9-ইঞ্চি রঙের CRT মনিটর প্রয়োজন — একটি একরঙা CRT রঙিন ভিডিও সংকেতগুলিতে সঠিকভাবে প্রতিক্রিয়া জানায় না। A16B-2200-0350 লাগানোর আগে নিশ্চিত করুন যে বিদ্যমান মনিটরটি একটি রঙের প্রকার। গ্রাফিক্স বোর্ডের পাশাপাশি একটি মনিটর আপগ্রেডের প্রয়োজন হতে পারে।

Q4: A16B-2200-0350 প্রতিস্থাপন কি CNC প্যারামিটার বা প্রোগ্রামগুলিকে প্রভাবিত করে?

নং CNC প্যারামিটার এবং প্রোগ্রাম প্রধান CPU বোর্ডে SRAM এবং FROM মডিউলে থাকে। গ্রাফিক্স বোর্ডে কোনো সংরক্ষিত CNC ডেটা থাকে না। A16B-2200-0350 প্রতিস্থাপন কোনো মেশিনিং ডেটা প্রভাবিত করে না।
