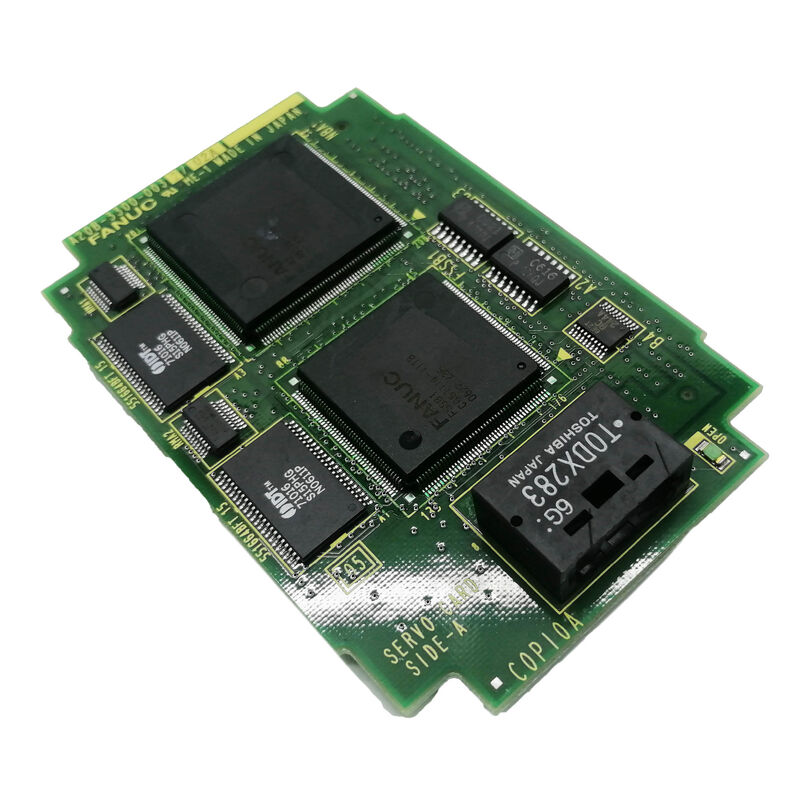

Fanuc A20B-3300-0070 পিসি বোর্ড A20B33000070 A2OB-33OO-OO7O

A20B-3300-0070∙ FANUC ইন্টেল 486DX2 66MHz CPU মডিউল F20i / F21i / 16i / 18i / 21i সিএনসি সিপিইউ কার্ড

ইন্টেল ৪৮৬ডিএক্স২ ৬৬ মেগাহার্টজ ∙ প্রসেসিং কোর

A20B-3300-0070 এর কেন্দ্রীয় প্রসেসিং ইউনিট হিসাবে একটি ইন্টেল 486DX2 প্রসেসর রয়েছে। 486DX2 একটি ঘড়ি-ডাবলিং কৌশল ব্যবহার করেঃপ্রসেসরের অভ্যন্তরীণ কোর ৬৬ মেগাহার্জ গতিতে চলে এবং এর বাহ্যিক বাস ইন্টারফেস ৩৩ মেগাহার্জ গতিতে চলে"ডিএক্স২" নামকরণ এই দ্বিগুণকরণকে প্রতিফলিত করে ∙ ডিএক্স হচ্ছে ফ্লোটিং পয়েন্ট-সজ্জিত ৪৮৬ ভেরিয়েন্ট এবং ২ নির্দেশ করে ২× অভ্যন্তরীণ ঘড়ি গুণক।

একটি সিএনসি প্রেক্ষাপটে, 66 মেগাহার্টজ সিএনসি প্রজন্মের জন্য উল্লেখযোগ্য প্রসেসিং ক্ষমতা প্রতিনিধিত্ব করে যা এই কার্ডটি কাজ করে। সিএনসির রিয়েল-টাইম কাজগুলি inter interpolation গণনা, সার্ভো লুপ বন্ধ,প্রোগ্রাম ব্লকের ভবিষ্যৎ, পিএমসি সিঁড়ি কার্যকরকরণ এই সমস্ত সিপিইউ কোর চালানো হয়। 66 মেগাহার্টজ ক্লক রেট সিএনসি দ্বারা আরোপিত সংকীর্ণ রিয়েল-টাইম সময়সীমার মধ্যে এই কাজগুলি সম্পাদন করার জন্য পর্যাপ্ত হেডরুম সরবরাহ করে।

মূল বৈশিষ্ট্যাবলী

মেমোরি ইন্টারফেস ∙ এসআরএএম, ড্রাম এবং ফ্ল্যাশ

A20B-3300-0070 তিনটি ধরণের মেমরি ইন্টারফেস সমর্থন করে, প্রতিটি সিএনসি সিস্টেমে একটি ভিন্ন ফাংশন পরিবেশন করেঃ

ফ্ল্যাশ (ফ্রোম ∙ ফ্ল্যাশ রিড-ওনলি মেমরি):সিএনসি সিস্টেম সফ্টওয়্যার, সার্ভো পরামিতি এবং মেশিনিং প্রোগ্রামগুলিকে অ-ভাসমান আকারে সংরক্ষণ করে। ফ্ল্যাশ পাওয়ার ছাড়াই অনির্দিষ্টকালের জন্য এর সামগ্রী সংরক্ষণ করে।এটি দীর্ঘমেয়াদী স্টোরেজ স্তর CNC সিস্টেম ইমেজ যা পাওয়ার সাইক্লিং পরে অপারেশন পুনরুদ্ধার.

এসআরএএম:ব্যাটারি-সমর্থিত স্ট্যাটিক র্যাম প্রোগ্রাম এবং পরামিতিগুলি সঞ্চয় করে যা অপারেটর স্বাভাবিক মেশিন অপারেশন চলাকালীন সংশোধন করেএবং সেটআপের সময় রেকর্ড করা তথ্য. এসআরএমের শক্তি বন্ধ করার সময় ডেটা ধরে রাখতে ব্যাকআপ ব্যাটারির প্রয়োজন। এসআরএমের অ্যাক্সেস দ্রুত এবং এটি সিএনসিকে অপারেশন চলাকালীন এই সেটিংসগুলি দ্রুত পড়তে এবং লিখতে দেয়।

ড্রাম:ডায়নামিক র্যাম সিপিইউর সক্রিয় প্রোগ্রাম এক্সিকিউশনের জন্য প্রধান ওয়ার্কিং মেমরি প্রদান করে বুফার যেখানে চলমান প্রোগ্রাম ব্লক, গণনার ফলাফল এবং অপারেশন চলাকালীন ওএস এক্সিকিউশন অবস্থা লাইভ হয়।DRAM অস্থির এবং ব্যাটারি ব্যাকআপ প্রয়োজন হয় না কারণ তার বিষয়বস্তু ফ্ল্যাশ এবং SRAM থেকে প্রতিটি শক্তি আপ উপর পুনরায় লোড করা হয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি সিপিইউর ত্রুটিঃএকটি সিরিজ 16i মেশিনিং সেন্টার তার বুট সিকোয়েন্স সম্পূর্ণ করতে ব্যর্থ হয়, একটি সিপিইউ মডিউল সম্পর্কিত অ্যালার্ম প্রদর্শন করে।A20B-3300-0070 সিপিইউ কার্ডকে ব্যর্থ উপাদান হিসেবে চিহ্নিত করা হয়েছে. প্রতিস্থাপন স্বাভাবিক সিএনসি স্টার্টআপ এবং অপারেশন পুনরুদ্ধার.

F21i নিয়ামক পুনরুদ্ধারঃএকটি অকার্যকর প্রসেসর সহ একটি F21i CNC ইউনিট একটি পরীক্ষিত A20B-3300-0070 মাউন্ট করে পুনরুদ্ধার করা হয়।CNC ফ্ল্যাশ থেকে তার সিস্টেম সফটওয়্যার পুনরায় লোড এবং পূর্ববর্তী পরামিতি সেট সঙ্গে স্বাভাবিক অপারেশন পুনরায় শুরু.

ওয়ার্কশপ সিপিইউ রিপেয়ারঃএকটি মেশিন টুল রক্ষণাবেক্ষণ বিভাগ একটি A20B-3300-0070 একটি কর্মশালার রিপেয়ার হিসাবে বজায় রাখে আই-সিরিজ সিএনসি ইউনিটগুলির জন্য, যে কোনও 16i, 18i,অথবা 21i CNC তাদের কারখানায় উপাদান সংগ্রহের জন্য অপেক্ষা না করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0070 কি সমস্ত 16i, 18i, এবং 21i সিস্টেমে কাজ করে, অথবা শুধুমাত্র নির্দিষ্ট হার্ডওয়্যার সংশোধন?

এ২০বি-৩৩০০-০০৭০ আই-জেনারেশন মডেল এ হার্ডওয়্যারের জন্য নিশ্চিত করা হয়েছে। 16i/18i/21i সিরিজের পরবর্তী হার্ডওয়্যার সংশোধনগুলি আপডেট হওয়া প্রধান বোর্ডগুলি ব্যবহার করে যা বিভিন্ন সিপিইউ কার্ড সংস্করণের প্রয়োজন হতে পারে।লক্ষ্য CNC এর হার্ডওয়্যার প্রজন্মের তার সিস্টেম তথ্য পর্দা থেকে যাচাই করুন (নির্ণয় মেনু) মাউন্ট করার আগেপণ্যের বর্ণনায় কার্ডের নাম F20i/F21i, FANUC সিরিজ 20/21 প্রজন্মকে প্রাথমিক লক্ষ্য হিসাবে চিহ্নিত করে, 16i এবং 18i সামঞ্জস্যতা নিশ্চিত ক্রস-অ্যাপ্লিকেশন হিসাবে।

প্রশ্ন ২ঃ A20B-3300-0070 সিপিইউ কার্ড প্রতিস্থাপনের সময় সিএনসি পরামিতিগুলি কি বজায় থাকে?

সিএনসি পরামিতিগুলি প্রধান বোর্ডে SRAM (ব্যাটারী-সমর্থিত) এবং ফ্ল্যাশ মেমরিতে এবং মেমরি মডিউলগুলিতে সঞ্চিত হয় ¢ সিপিইউ কার্ডে নয়।সিপিইউ কার্ড প্রতিস্থাপন যতদিন SRAM ব্যাটারি সুস্থ এবং ফ্ল্যাশ মডিউল ইনস্টল করা থাকে ততদিন সিএনসি পরামিতি মুছে ফেলবে না. যাইহোক, সবসময় কোনো বোর্ড প্রতিস্থাপন আগে একটি পূর্ণ পরামিতি ব্যাকআপ সঞ্চালন. যদি সিস্টেম CPU প্রতিস্থাপন পরে বুট করতে ব্যর্থ হয়,প্যারামিটার এবং CNC সফটওয়্যার ব্যাকআপ মিডিয়া থেকে পুনরুদ্ধার করা প্রয়োজন হতে পারে.

প্রশ্ন 3: সিএনসি অ্যাপ্লিকেশনগুলির জন্য 486DX2 প্রসেসরটির পারফরম্যান্সের গুরুত্ব কী?

সিএনসি টাস্কের জন্য এই প্রসেসরটি ইন্টারপোলেশন, সার্ভো লুপ বন্ধ, পিএমসি প্রোগ্রাম এক্সিকিউশন,এবং সামনের দিকে তাকানো বাফারিং 66 MHz মসৃণ মাল্টি-অক্ষ কনট্যুরিং এবং উচ্চ ফিড রেট মেশিনিংয়ের জন্য প্রয়োজনীয় কম্পিউটিং ব্যান্ডউইথ সরবরাহ করে. DX2 এর ইন্টিগ্রেটেড ভাসমান বিন্দু ইউনিট (FPU) বৃত্তাকার এবং helical interpolation মধ্যে ত্রিভুজ গণনা ত্বরান্বিত। মেশিন টুল প্রজন্মের জন্য এই CNC সিস্টেম পরিবেশন,486DX2 এর পারফরম্যান্স CNC এর রিয়েল-টাইম প্রয়োজনীয়তার সাথে ভালভাবে মেলে.

প্রশ্ন ৪ঃ A20B-3300-0070 কে কি দ্রুত প্রসেসর দিয়ে আপগ্রেড করা যায়?

না. সিপিইউ কার্ডটি ইন্টেল 486DX2 এর নির্দিষ্ট টাইমিং, বাস ইন্টারফেস, এবং সংকেত স্তরের চারপাশে ডিজাইন করা হয়েছে। একটি ভিন্ন প্রসেসর টাইপ ফিটিং ¢ একটি পেন্টিয়াম, 486DX4,অথবা অন্য কোন ¢ প্রয়োজন হবে একটি ভিন্ন CPU কার্ড যে প্রসেসর এর বাস স্থাপত্য জন্য ডিজাইন করাফ্যানুক সিএনসি সিস্টেমে প্রসেসর আপগ্রেড সম্পূর্ণ সিপিইউ কার্ডকে উচ্চতর প্রজন্মের কার্ডের সাথে প্রতিস্থাপন করে বাস্তবায়িত হয়, প্রসেসর চিপটি প্রতিস্থাপন করে না।

প্রশ্ন ৫ঃ সিএনসিতে A20B-3300-0070 এর ত্রুটি কীভাবে উপস্থিত হয়?

সিপিইউ কার্ডের ব্যর্থতার সাধারণ লক্ষণগুলির মধ্যে রয়েছেঃ সিএনসি স্টার্টআপ সম্পূর্ণ করতে ব্যর্থ হয় এবং একটি সিপিইউ বা সিস্টেম অ্যালার্ম প্রদর্শন করে; সিএনসি বুট ক্রমের একটি স্থির বিন্দুতে ঝুলছে;সিএনসি অনিয়মিতভাবে কাজ করে ⇒ কিছু কাজ ভুলভাবে সম্পাদন করে অন্যগুলো স্বাভাবিক মনে হয়; অথবা সিএনসি স্টার্টআপ পাস করে কিন্তু প্রোগ্রাম এক্সিকিউশন ত্রুটিগুলি উত্পন্ন করে যা বৈধ প্রোগ্রাম ত্রুটিগুলির সাথে মিলে না।এই উপসর্গগুলি মেমরি মডিউল ব্যর্থতা থেকে পৃথক (যা সাধারণত SRAM এর সাথে সম্পর্কিত নির্দিষ্ট অ্যালার্ম কোড সৃষ্টি করে), DRAM, বা FROM) এবং নির্দিষ্টভাবে CPU প্রসেসিং কোরকে নির্দেশ করে।
