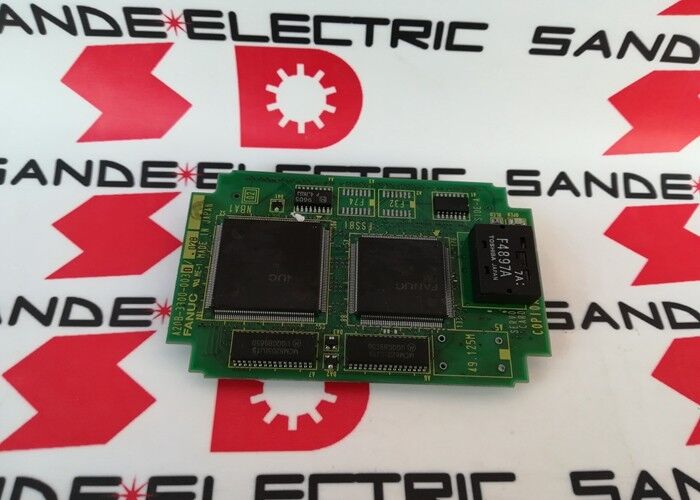

FANUC A20B-3300-0030 কন্ট্রোল কার্ড A20B33000030 মেরামত A2OB-33OO-OO3O

A20B-3300-0030∙ FANUC i সিরিজ 2/3/4-Axis FSSB সার্ভো কন্ট্রোলার PCB 15i / 16i / 18i / 20i / 21i মাদারবোর্ড মাউন্ট

এফএসএসবি কেন ইন্টারফেস আর্কিটেকচার গুরুত্বপূর্ণ

আগের FANUC CNC প্রজন্মের (সিরিজ 0, 6, 10, 15) এ, সার্ভো কমান্ড সংকেতগুলি এনসিএন এবং এম্প্লিফায়ারগুলির মধ্যে ডেডিকেটেড অ্যানালগ বা ডিজিটাল সমান্তরাল তারের মাধ্যমে ভ্রমণ করে ′′ এক অক্ষের জন্য একটি তারের,পজিশন কমান্ডের জন্য পৃথক তারের সহ৪ অক্ষের একটি সিস্টেমে চারটি সম্পূর্ণ কমান্ড ক্যাবল রান প্রয়োজন।

এফএসএসবি (ফাইবার অপটিক সার্ভো সিগন্যাল বাস) এটিকে একটি একক অপটিক্যাল ফাইবার লুপ দিয়ে প্রতিস্থাপন করেছে। সমস্ত অক্ষ কমান্ড এবং এনকোডার ফিডব্যাক ডেটা ফাইবারের উপর সিরিয়াল প্যাকেট হিসাবে ভ্রমণ করে,CNC এর FSSB আউটপুট থেকে প্রতিটি সার্ভো এম্প্লিফায়ারের মাধ্যমে ধারাবাহিকভাবে৪ অক্ষের সিস্টেমের জন্য, একটি ফাইবার ক্যাবল লুপ সমস্ত অক্ষ পরিচালনা করে।

A20B-3300-0030 হল PCB যা CNC সাইডে FSSB ইন্টারফেস বাস্তবায়ন করে এটি অক্ষ কমান্ড প্যাকেট তৈরি করে এবং এনকোডার ফিডব্যাকটি এম্প্লিফায়ার চেইন থেকে গ্রহণ করে,CNC ভিতরে চলমান অক্ষ অবস্থান লুপ হিসাব এই তথ্য অনুবাদ.

মূল বৈশিষ্ট্যাবলী

2৩, ৪ অক্ষ ∙ নমনীয় কনফিগারেশন

A20B-3300-0030 সিএনসি কনফিগারেশনের উপর নির্ভর করে FSSB এর মাধ্যমে 2, 3 বা 4 টি অক্ষ নিয়ন্ত্রণ করতে পারে।সক্রিয় অক্ষের সংখ্যা CNC পরামিতি দ্বারা নির্ধারিত হয় √ সার্ভো কার্ড হার্ডওয়্যার 4 অক্ষ পর্যন্ত সমর্থন করে, কিন্তু একটি 3-অক্ষের মেশিনিং সেন্টার শুধুমাত্র 3 টি চ্যানেল ব্যবহার করে, এবং একটি 2-অক্ষের টার্ন 2 ব্যবহার করে।

FANUC 16i, 18i, এবং 21i সিস্টেমের জন্য, যা এই কার্ডের জন্য সর্বাধিক সাধারণ মোতায়েন প্ল্যাটফর্ম, 3-অক্ষ (X, Y, Z একটি যন্ত্র কেন্দ্র উপর) এবং 4-অক্ষ (X, Y,Z প্লাস একটি ঘূর্ণন অক্ষ বা চতুর্থ খাওয়ানো অক্ষ) সাধারণ কনফিগারেশন হয়. The card provides the servo command bandwidth and feedback processing for all active channels simultaneously — the FSSB serial update cycle runs fast enough that all axes receive their position commands at the CNC's interpolation cycle rate.

অ্যাপ্লিকেশন দৃশ্যকল্প

৪ অক্ষের মেশিনিং সেন্টারঃএক্স, ওয়াই, জেড এবং একটি ঘূর্ণনশীল চতুর্থ অক্ষ সহ একটি উল্লম্ব মেশিনিং সেন্টার একটি একক এফএসএসবি ফাইবার লুপের মাধ্যমে চারটি অক্ষ নিয়ন্ত্রণ করতে A20B-3300-0030 ব্যবহার করে।কার্ড সিএনসি অন্তর্ভুক্তি হার একযোগে সব অক্ষের জন্য সার্ভো কমান্ড এবং প্রতিক্রিয়া পরিচালনা করে.

সিরিজ 16i এর সার্ভো কার্ড প্রতিস্থাপনঃএকটি FANUC 16i সিএনসি মেশিনিং সেন্টার সমস্ত নিয়ন্ত্রিত অক্ষের ত্রুটি অ্যালার্ম অনুসরণ করে অক্ষ বিকাশ করে। ত্রুটিটি A20B-3300-0030 সার্ভো কন্ট্রোলার কার্ডে বিচ্ছিন্ন করা হয়।কার্ড প্রতিস্থাপন সব অক্ষ জুড়ে স্বাভাবিক সার্ভো অপারেশন পুনরুদ্ধার.

সিএনসি রক্ষণাবেক্ষণ মেরামতঃএকটি সিরিজ 18i টার্নের একটি নির্ধারিত সিএনসি overhaul এর সময়, সমালোচনামূলক অক্ষ নিয়ন্ত্রণ হার্ডওয়্যারের উপাদান জীবন পুনরায় সেট করার জন্য বোর্ড রিফ্রেশের অংশ হিসাবে সার্ভো কন্ট্রোলার কার্ডটি প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-3300-0030 একটি দ্বিতীয় সার্ভো কার্ডের সাথে সংযুক্ত হলে 5 ম বা 6 ম অক্ষ নিয়ন্ত্রণ করতে পারে?

কিছু FANUC i সিরিজ সিএনসি কনফিগারেশন দুটি সার্ভো কন্ট্রোলার কার্ড থেকে দুটি FSSB চ্যানেল সমর্থন করে 4 টি অক্ষের বাইরে অক্ষের ক্ষমতা প্রসারিত করতে।এই কনফিগারেশন সমর্থিত কিনা নির্দিষ্ট CNC মডেল উপর নির্ভর করে, মাদারবোর্ড সংস্করণ, এবং সিএনসি সফটওয়্যার বিকল্প। A20B-3300-0030 তার একক FSSB চ্যানেলে 4 টি পর্যন্ত অক্ষ সরবরাহ করে। নিশ্চিত মাল্টি-কার্ড অক্ষ সম্প্রসারণ কনফিগারেশনের জন্য, A20B-3300-0030 এর সাথে একটি নতুন মডেল রয়েছে।প্রযোজ্য সিএনসি মডেলের জন্য FANUC i সিরিজের ইনস্টলেশন ম্যানুয়ালটি দেখুন.

প্রশ্ন 2: কোন সার্ভো এম্প্লিফায়ারগুলি এএফএসএসবি এর মাধ্যমে A20B-3300-0030 এর সাথে সংযুক্ত?

এফএসএসবি ইন্টারফেসটি ফ্যানুকের আলফা আই সিরিজ এবং বিটা আই সিরিজের সার্ভো এম্প্লিফায়ার মডিউলগুলির সাথে সংযুক্ত হয় যার মধ্যে একটি এফএসএসবি ইনপুট পোর্ট রয়েছে।টাইপ এ বা টাইপ বি (অ্যানালগ/ডিজিটাল সমান্তরাল) ইন্টারফেস ব্যবহারকারী এম্প্লিফায়ারগুলি এফএসএসবিতে সংযুক্ত হয় নাA20B-3300-0030 ইনস্টল করার আগে নিশ্চিত করুন যে ইনস্টল করা সার্ভো এম্প্লিফায়ারগুলিতে FSSB- টাইপ সংযোগকারী রয়েছে।

প্রশ্ন 3: A20B-3300-0030 প্রতিস্থাপনের পরে পুনরায় কনফিগার করার জন্য কোন CNC পরামিতি আছে?

A20B-3300-0030 একটি হার্ডওয়্যার কার্ড এটি সিএনসি পরামিতি সংরক্ষণ করে না। সমস্ত সার্ভো পরামিতি (অক্ষ বরাদ্দ, লুপ লাভ, এনকোডার টাইপ,FSSB নোড ঠিকানা বরাদ্দ) CNC এর প্রধান পরামিতি মেমরিতে রাখা হয়. একটি প্রতিস্থাপন কার্ড মাপসই করার পরে, CNC স্বয়ংক্রিয়ভাবে চালু এবং বিদ্যমান প্যারামিটার সেট ব্যবহার করে FSSB যোগাযোগ পুনরায় স্থাপন করা উচিত। যদি FSSB যোগাযোগ এলার্ম অব্যাহত থাকে,সিএনসির সার্ভো প্যারামিটার টেবিলে ফাইবার সংযোগ এবং এফএসএসবি পরামিতি সেটিংস যাচাই করুন.

প্রশ্ন ৪ঃ A20B-3300-0030 কি মডেল A এর জন্য নির্দিষ্ট এবং মডেল A এর অর্থ কি?

FANUC i সিরিজটি একাধিক হার্ডওয়্যার প্রজন্মের মধ্যে উত্পাদিত হয়েছিল ️ মডেল এ এবং পরে মডেল বি সংশোধন। মডেল এ প্রথম প্রজন্মের আই-সিরিজ সিএনসি হার্ডওয়্যারকে বোঝায়।A20B-3300-0030 হল 15i এর মডেল এ মাদারবোর্ডের জন্য সার্ভো কন্ট্রোলার কার্ড, 16i, 18i, 20i, এবং 21i সিরিজ। পরবর্তী মডেল বি হার্ডওয়্যার বিভিন্ন মাদারবোর্ড সংযোগকারী এবং বিভিন্ন সার্ভো কার্ড অংশ নম্বর ব্যবহার করে।অর্ডার করার আগে নিয়ন্ত্রণ ইউনিট এর নাম প্লেট থেকে CNC এর হার্ডওয়্যার প্রজন্মের চেক করুন.

প্রশ্ন 5: সার্ভো এম্প্লিফায়ার ব্যর্থতার তুলনায় A20B-3300-0030 ব্যর্থতার লক্ষণগুলি কী কী?

একটি ব্যর্থ সার্ভো কন্ট্রোলার কার্ড সাধারণত একাধিক অক্ষ জুড়ে একই সাথে FSSB যোগাযোগ বিপদাশঙ্কা তৈরি করে কারণ কার্ডটি সমস্ত সংযুক্ত অক্ষের জন্য একক FSSB উত্স।একটি ব্যর্থ পরিবর্ধক সাধারণত এক সময়ে শুধুমাত্র এক অক্ষ প্রভাবিত করে, অক্ষ-নির্দিষ্ট অ্যালার্মগুলির সাথে। যদি সমস্ত অক্ষ একই সময়ে FSSB- সম্পর্কিত কোডগুলির সাথে অ্যালার্ম হয়, তবে সার্ভো কন্ট্রোলার কার্ডটি তদন্তের প্রথম প্রার্থী।এক-অক্ষের অ্যালার্মগুলি সাধারণত সেই নির্দিষ্ট অক্ষের জন্য পরিবর্ধক বা মোটরকে নির্দেশ করে.
