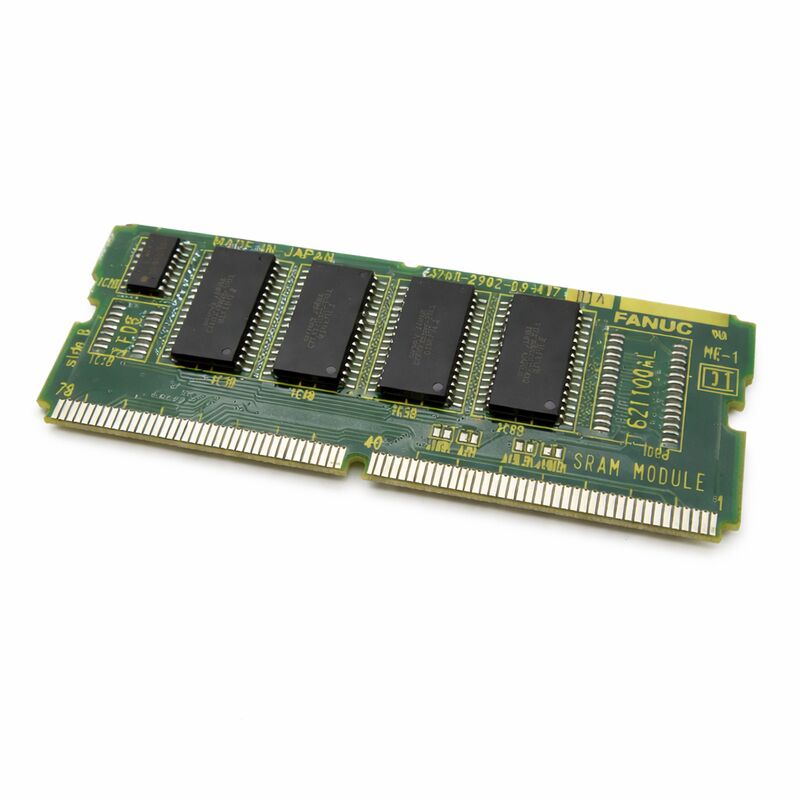

ব্যবহৃত FANUC A20B-2902-0642 A2OB-29O2-O642 A20B29020642

FANUC A20B-2902-0642 | 256K SRAM মডিউল অ্যানালগ স্পিন্ডল কন্ট্রোল সহ — সিরিজ 16/18/21, জাপান অরিজিন

পার্ট নম্বর: A20B-2902-0642

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: SRAM মেমরি মডিউল অ্যানালগ স্পিন্ডল ইন্টারফেস সহ (SMD ডটার বোর্ড)

মেমরি ক্ষমতা: 256 KB SRAM

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 16 / 18 / 21 এবং সামঞ্জস্যপূর্ণ

ওভারভিউ

A20B-2902-0642 হল FANUC সিরিজ 16, 18, এবং 21 CNC সিস্টেমের জন্য একটি ডুয়াল-ফাংশন প্লাগ-ইন মডিউল। এটি একটি একক SMD-টাইপ ডটার বোর্ডে 256 কিলোবাইট SRAM কে একটি সমন্বিত অ্যানালগ স্পিন্ডল ইন্টারফেসের সাথে একত্রিত করে।

বোর্ডটি সরাসরি প্রধান CPU মাদারবোর্ডে মাউন্ট হয় এবং একই সাথে দুটি ক্ষমতা প্রদান করে: CNC ডেটা স্টোরেজের জন্য ভলাটাইল মেমরি এবং অ্যানালগ-টাইপ স্পিন্ডল অ্যামপ্লিফায়ার নিয়ন্ত্রণের জন্য একটি অ্যানালগ ভেলোসিটি কমান্ড আউটপুট।

একটি বোর্ডে দুটি ফাংশন বাস্তবে গুরুত্বপূর্ণ। অ্যানালগ স্পিন্ডল ড্রাইভের জন্য কনফিগার করা সিরিজ 16/18/21 সিস্টেমে, এই মডিউলটিই কন্ট্রোলারে স্পিন্ডল কন্ট্রোল ইন্টারফেস এবং অতিরিক্ত SRAM উভয়ই সরবরাহ করে।

এই মডিউল পরিবারে প্রতিটি ফাংশনের জন্য পৃথক বোর্ড বিদ্যমান, তবে A20B-2902-0642 একটি একক প্লাগ-ইন পজিশন থেকে উভয়ই পরিচালনা করে।

অ্যানালগ স্পিন্ডল ইন্টারফেস হল নির্দিষ্ট হার্ডওয়্যার যা CNC-এর স্পিন্ডল স্পিড কমান্ডকে একটি অ্যানালগ ভোল্টেজ সিগন্যালে রূপান্তরিত করে।

অ্যানালগ কমান্ড ইনপুটের জন্য ডিজাইন করা স্পিন্ডল অ্যামপ্লিফায়ার — সিরিজ 16/18/21 কন্ট্রোল ব্যবহারকারী মেশিনগুলির প্রজন্মের সাধারণ পুরানো বা খরচ-অপ্টিমাইজ করা অ্যামপ্লিফায়ার — তাদের স্পিড রেফারেন্স হিসাবে এই ভোল্টেজ গ্রহণ করে।

এই বোর্ডের ইন্টারফেস সেই সিগন্যাল তৈরি এবং কন্ডিশন করে।

মূল স্পেসিফিকেশন

অ্যানালগ স্পিন্ডল ইন্টারফেস — এটি কীভাবে কাজ করে

একটি CNC মেশিন টুলের স্পিন্ডলের জন্য সুনির্দিষ্ট গতির নিয়ন্ত্রণ প্রয়োজন। আধুনিক FANUC CNC সিস্টেমগুলি একটি ডিজিটাল সিরিয়াল লিঙ্কের মাধ্যমে স্পিন্ডল ড্রাইভের কাছে স্পিন্ডল স্পিড কমান্ড যোগাযোগ করে — স্পিন্ডল অ্যামপ্লিফায়ার একটি ডিজিটাল কমান্ড পড়ে এবং এটি কার্যকর করে।

তবে অনেক স্পিন্ডল অ্যামপ্লিফায়ার, বিশেষ করে 1990-এর দশকের প্রজন্মের, যা সিরিজ 16/18/21 মেশিন ইনস্টলেশনের সাথে মেলে, সেগুলি অ্যানালগ-কমান্ড টাইপের।

তারা কমান্ডেড স্পিন্ডল স্পিডের আনুপাতিক ±10V বা 0–10V সিগন্যাল আশা করে।

A20B-2902-0642-এর অ্যানালগ স্পিন্ডল ইন্টারফেস CNC-এর অভ্যন্তরীণ ডিজিটাল স্পিন্ডল স্পিড রেফারেন্সকে এই অ্যানালগ ভোল্টেজে রূপান্তরিত করে। স্পিন্ডল অ্যামপ্লিফায়ার ভোল্টেজ পড়ে। CNC-এর নিজস্ব কোনো অ্যানালগ আউটপুট নেই — সেই অ্যানালগ ক্ষমতা সম্পূর্ণরূপে এই ইন্টারফেস বোর্ড দ্বারা সরবরাহ করা হয়। এটি ইনস্টল না থাকলে, CNC-এর অ্যানালগ-টাইপ স্পিন্ডল অ্যামপ্লিফায়ার কমান্ড করার কোনো পথ নেই।

মেশিন চালু হতে পারে কিন্তু স্পিন্ডল স্পিড কমান্ডে সাড়া দেবে না।

ভেলোসিটি কমান্ড আউটপুট সুনির্দিষ্টভাবে নিয়ন্ত্রিত হয়।

CNC-এর স্পিন্ডল কন্ট্রোল অ্যালগরিদম সঠিক স্পিড রেফারেন্স গণনা করে এবং এটিকে এই বোর্ডের ইন্টারফেস DAC (ডিজিটাল-টু-অ্যানালগ কনভার্টার)-এ পাস করে।

ফলাফলস্বরূপ ভোল্টেজ অ্যামপ্লিফায়ারের ইনপুট রেঞ্জের মধ্যে কমান্ডেড স্পিডকে নির্ভুলভাবে প্রতিফলিত করে।

256K SRAM — CNC অপারেশনের জন্য ভলাটাইল মেমরি

এই মডিউলের 256 কিলোবাইট SRAM হল ব্যাটারি-ব্যাকড ভলাটাইল মেমরি।

এগুলি এমন ডেটা ধারণ করে যা CNC অপারেশনের সময় ক্রমাগত লেখে এবং পড়ে: পার্ট প্রোগ্রাম, প্যারামিটার টেবিল, টুল অফসেট ডেটা, ম্যাক্রো ভেরিয়েবল এবং অন্যান্য রানটাইম তথ্য।

এই ডেটা পাওয়ার সাইকেলগুলি থেকে বেঁচে থাকতে হবে — মেশিন বন্ধ থাকলে ব্যাকআপ ব্যাটারি SRAM-এর বিষয়বস্তু অক্ষত রাখে।

বর্তমান মানদণ্ড অনুযায়ী 256 KB একটি মাঝারি SRAM বরাদ্দ, তবে এটি অনেক সিরিজ 16/18/21 কনফিগারেশনের জন্য উপযুক্ত। বড় পার্ট প্রোগ্রাম লাইব্রেরি, বিস্তৃত টুল লাইফ ম্যানেজমেন্ট ডেটা, বা অনেক ম্যাক্রো ভেরিয়েবল সহ সিস্টেমগুলি একটি বড় SRAM মডিউল থেকে উপকৃত হতে পারে।

স্ট্যান্ডার্ড মেশিন কনফিগারেশনের জন্য, 256 KB স্বাভাবিক প্রোগ্রাম এবং প্যারামিটার স্টোরেজ প্রয়োজনীয়তাগুলি পূরণ করে।

SRAM ব্যাকআপ ব্যাটারি একটি রক্ষণাবেক্ষণ আইটেম। এটির একটি সীমিত পরিষেবা জীবন রয়েছে এবং এটি ব্যর্থ হওয়ার আগে প্রতিস্থাপন করতে হবে। যখন ব্যাটারির ভোল্টেজ তার থ্রেশহোল্ড ভোল্টেজের নিচে নেমে যায়, তখন পরবর্তী পাওয়ার-অফ ইভেন্টে SRAM ডেটা হারিয়ে যায়।

মেশিন মেমরি ত্রুটির সাথে রিস্টার্টে অ্যালার্ম দেবে। মেমরি অ্যালার্মের প্রতিক্রিয়ায় নয়, একটি নির্ধারিত ভিত্তিতে ব্যাটারি প্রতিস্থাপন করুন।

কখন এই মডিউলটি সঠিক পছন্দ

FANUC সিরিজ 16/18/21 এর জন্য A20B-2902-0XXX অ্যানালগ স্পিন্ডল এবং মেমরি মডিউল পরিবারের একাধিক ভ্যারিয়েন্ট অফার করেছে।

সঠিক পছন্দ মেশিনের স্পিন্ডল কনফিগারেশনের উপর নির্ভর করে। যদি মেশিনটি একটি অ্যানালগ স্পিন্ডল অ্যামপ্লিফায়ার ব্যবহার করে এবং 256 KB SRAM বরাদ্দের প্রয়োজন হয়, তবে A20B-2902-0642 হল ম্যাচিং মডিউল।

যদি মেশিনটি পরিবর্তে একটি সিরিয়াল স্পিন্ডল ড্রাইভ ব্যবহার করে, তবে একটি ভিন্ন মডিউল ভ্যারিয়েন্ট — অ্যানালগ স্পিন্ডল ইন্টারফেস ছাড়াই — প্রয়োজন।

একটি প্রতিস্থাপন সোর্সিং করার আগে সর্বদা স্পিন্ডল ড্রাইভের ধরণ এবং বিদ্যমান মডিউলের পার্ট নম্বর নিশ্চিত করুন। একটি সিরিয়াল স্পিন্ডল সিস্টেমে একটি অ্যানালগ ইন্টারফেস মডিউল ইনস্টল করলে স্পিন্ডল অ্যালার্ম তৈরি হয়।

একটি অ্যানালগ স্পিন্ডল সিস্টেমে একটি সিরিয়াল স্পিন্ডল মডিউল ইনস্টল করলে স্পিন্ডল অনিয়ন্ত্রিত থেকে যায়।

FAQ

প্রশ্ন 1: স্পিন্ডল স্পিড কমান্ডে সাড়া দেয় না। CNC কোনো অ্যালার্ম দেখায় না। A20B-2902-0642 কি এর কারণ হতে পারে?

একটি ভোল্টমিটার ব্যবহার করে স্পিন্ডল অ্যামপ্লিফায়ারের কমান্ড ইনপুটে অ্যানালগ কমান্ড ভোল্টেজ উপস্থিত আছে কিনা তা নিশ্চিত করে শুরু করুন।

যদি CNC স্পিন্ডল স্পিড কমান্ড করে কিন্তু অ্যামপ্লিফায়ার ইনপুটে ভোল্টেজ পরিবর্তন না হয়, তবে অ্যানালগ আউটপুট পাথ — এই বোর্ড সহ — ত্রুটির অবস্থান।

যদি ভোল্টেজ সঠিকভাবে পরিবর্তিত হয় কিন্তু স্পিন্ডল সাড়া না দেয়, তবে ত্রুটিটি অ্যামপ্লিফায়ার বা স্পিন্ডল মোটরের মধ্যেই রয়েছে।

প্রশ্ন 2: সপ্তাহান্তের শাটডাউনের পরে স্টার্টআপে মেশিন একটি SRAM মেমরি ত্রুটি দেখায়। SRAM ব্যাটারি অ্যালার্মেড নয়। অন্য কী কারণ হতে পারে?

একটি সুস্থ ব্যাটারি সহ একটি সংক্ষিপ্ত পাওয়ার-অফ পিরিয়ডের পরে একটি মেমরি ত্রুটি নির্দেশ করতে পারে যে ব্যাটারির ভোল্টেজ লো-ব্যাটারি অ্যালার্ম থ্রেশহোল্ডে পৌঁছানোর আগেই SRAM হোল্ডিং থ্রেশহোল্ডের নিচে নেমে গেছে। সরাসরি ব্যাটারির ভোল্টেজ পরিমাপ করুন।

যদি এটি 2.7V এর নিচে পড়ে, তবে এটি প্রতিস্থাপন করুন এবং ব্যাকআপ থেকে প্যারামিটার পুনরুদ্ধার করুন।

লো-ব্যাটারি অ্যালার্ম থ্রেশহোল্ড এবং প্রকৃত SRAM-হোল্ডিং থ্রেশহোল্ড একই বিন্দু নয়।

প্রশ্ন 3: এই মডিউলের অ্যানালগ স্পিন্ডল আউটপুট কি অ্যাডজাস্টেবল?

অ্যানালগ আউটপুট ভোল্টেজ রেঞ্জ CNC-এর স্পিন্ডল প্যারামিটার সেটিংস দ্বারা নির্ধারিত হয়।

সর্বোচ্চ স্পিন্ডল ভোল্টেজ, ডিরেকশন পোলারিটি, এবং গেইন CNC প্যারামিটারের মাধ্যমে অ্যাডজাস্ট করা যেতে পারে।

এই বোর্ডের হার্ডওয়্যার এই সফ্টওয়্যার-সেটযোগ্য ফাংশনগুলিকে সমর্থন করে। স্ট্যান্ডার্ড ইনস্টলেশনের জন্য কোনো হার্ডওয়্যার জাম্পার অ্যাডজাস্টমেন্টের প্রয়োজন নেই।

প্রশ্ন 4: A20B-2902-0642 কি বর্তমানে একটি ভিন্ন অ্যানালগ স্পিন্ডল মডিউল ভ্যারিয়েন্ট সহ একটি মেশিনে ব্যবহার করা যেতে পারে?

SRAM ক্ষমতা এবং স্পিন্ডল ইন্টারফেস বৈশিষ্ট্যগুলি A20B-2902 অ্যানালগ স্পিন্ডল মডিউল পরিবারের ভ্যারিয়েন্টগুলির মধ্যে পরিবর্তিত হয়।

যদি প্রতিস্থাপন মডিউলটি প্রতিস্থাপিত মডিউলের মতো একই SRAM ক্ষমতা এবং একই স্পিন্ডল ইন্টারফেস টাইপ বহন করে, তবে এটি একটি সরাসরি প্রতিস্থাপন।

যদি কোনো প্যারামিটার ভিন্ন হয়, তবে ইনস্টলেশনের আগে সিস্টেম ডকুমেন্টেশনের সাথে সামঞ্জস্যতা যাচাই করুন।

প্রশ্ন 5: এই মডিউল প্রতিস্থাপনের পরে, স্পিন্ডল সঠিকভাবে কাজ করে কিন্তু টুল অফসেটগুলি ভুল। কী ঘটেছে?

একটি নতুন মডিউল খালি ইনস্টল হয় — সমস্ত SRAM ডেটা, টুল অফসেট সহ, অনুপস্থিত।

যেকোনো SRAM মডিউল প্রতিস্থাপনের পরে টুল অফসেট টেবিলগুলি ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে।

যদি কোনো ব্যাকআপ না থাকে, তবে প্রোডাকশন পুনরায় শুরু করার আগে অফসেটগুলি পুনরায় পরিমাপ এবং ম্যানুয়ালি পুনরায় প্রবেশ করতে হবে।

এটি সমস্ত SRAM-রেসিডেন্ট ডেটার ক্ষেত্রে প্রযোজ্য: প্যারামিটার, প্রোগ্রাম এবং অফসেট।
