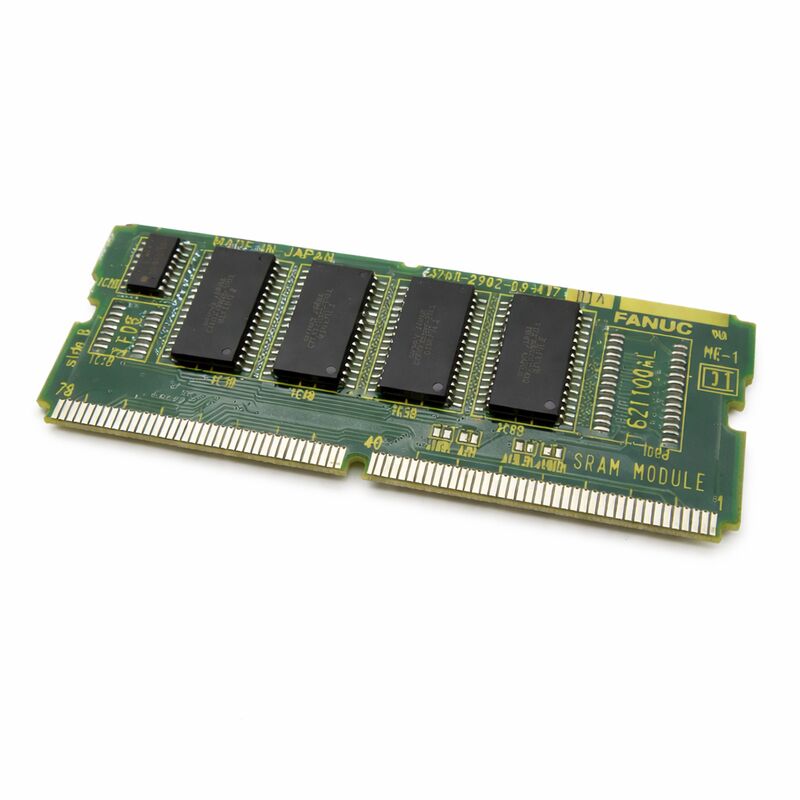

FANUC পিসি বোর্ড A20B-2902-0501 A20B29020501 A2OB-29O2-O5O1

FANUC A20B-2902-0501 | 8MB FROM + 256K SRAM সম্মিলিত মেমরি মডিউল — সিরিজ 16 / 18 / 21 CNC

পার্ট নম্বর: A20B-2902-0501

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্যের প্রকার: সম্মিলিত FROM + SRAM মেমরি মডিউল (SMD ডটার বোর্ড)

দুটি মেমরির প্রকার, দুটি ভিন্ন কাজ

A20B-2902-0501 একটি একক SMD ডটার বোর্ডে দুটি কার্যকরীভাবে স্বতন্ত্র মেমরির প্রকারকে একত্রিত করে, এবং সঠিক রক্ষণাবেক্ষণ ও প্রতিস্থাপনের সিদ্ধান্তের জন্য এদের মধ্যে পার্থক্য বোঝা অপরিহার্য।

FROM (Flash ROM — 8 MB): CNC-এর বুট এবং চালানোর জন্য প্রয়োজনীয় সবকিছু সংরক্ষণ করে — অপারেটিং সিস্টেম সফ্টওয়্যার, PMC ল্যাডার প্রোগ্রাম এবং মেশিন বিল্ডার অ্যাপ্লিকেশন সফ্টওয়্যার। ফ্ল্যাশ প্রকৃতপক্ষে নন-ভোলাটাইল: এর বিষয়বস্তু সম্পূর্ণ পাওয়ার লস, ব্যাটারি শেষ হয়ে যাওয়া এবং দীর্ঘ সময় ধরে সংরক্ষণ করার পরেও অক্ষত থাকে। একটি খালি প্রতিস্থাপন মডিউলে খালি FROM থাকে — মেশিন চালু হওয়ার আগে CNC সফ্টওয়্যার এবং PMC ল্যাডার ব্যাকআপ থেকে পুনরায় লোড করতে হবে। FROM ব্যর্থতা সাধারণত বুট করার সময় একটি চেকসাম ত্রুটি বা একটি স্থায়ী স্টার্টআপ ব্যর্থতা হিসাবে দেখা দেয়।

SRAM (256 KB — ব্যাটারি-ব্যাকড): সাধারণ মেশিন ব্যবহারের সময় পরিবর্তিত ডেটা সংরক্ষণ করে — প্যারামিটার, টুল অফসেট টেবিল, ওয়ার্ক কোঅর্ডিনেট অফসেট এবং টুল ব্যবহারের লগ। এই ডেটা শিফটের মধ্যে প্রতিটি পাওয়ার সাইকেল টিকে থাকতে হবে, যা ব্যাকআপ ব্যাটারি সরবরাহ করে। যখন ব্যাটারির ভোল্টেজ রিটেনশন থ্রেশহোল্ডের নিচে নেমে যায়, তখন SRAM-এর বিষয়বস্তু হারিয়ে যায়। FANUC কন্ট্রোলারগুলি এই বিন্দুর অনেক আগে একটি লো ব্যাটারি সতর্কতা তৈরি করে। কন্ট্রোলার চালু থাকা অবস্থায় ব্যাটারি প্রতিস্থাপন করুন — পাওয়ার বন্ধ থাকা অবস্থায় প্রতিস্থাপন করা, বা ব্যাটারি শেষ না হওয়া পর্যন্ত সতর্কতা উপেক্ষা করা মানে ব্যাকআপ থেকে সমস্ত প্যারামিটার এবং অফসেট পুনরুদ্ধার করা।

দুটি অংশ বৈদ্যুতিকভাবে স্বাধীন। FROM অ্যালার্ম (চেকসাম, বুট ব্যর্থতা) FROM অংশকে নির্দেশ করে; SRAM অ্যালার্ম (প্যারামিটার লস, ডেটা নষ্ট হওয়ার আগে ব্যাটারি সতর্কতা) SRAM অংশ এবং ব্যাটারিকে নির্দেশ করে।

প্রতিস্থাপনের বিবেচনা

একটি নতুন A20B-2902-0501 খালি FROM এবং খালি SRAM সহ আসে। মেশিন চালু হওয়ার আগে, CNC সফ্টওয়্যার FROM-এ পুনরায় লোড করতে হবে এবং সমস্ত প্যারামিটার, অফসেট এবং ওয়ার্ক কোঅর্ডিনেট ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে। কোনো মেমরি মডিউল কাজের আগে একটি সম্পূর্ণ ডেটা ব্যাকআপ ঐচ্ছিক নয় — মূল মডিউলটি এমনভাবে ব্যর্থ হলে যা এটি পড়তে বাধা দেয়, তবেই মেশিনের কনফিগারেশন পুনরুদ্ধার করার একমাত্র উপায়।

প্রতিস্থাপন করার আগে FROM মডিউলের সামঞ্জস্যতা যাচাই করুন: A20B-2902-0501-এ 8 MB FROM আছে। -0341 ভ্যারিয়েন্টে 4 MB আছে। লোড করা সফ্টওয়্যার ইমেজ মডিউলের ক্ষমতার সাথে মিলতে হবে — ভিন্ন ভ্যারিয়েন্ট প্রতিস্থাপন করার আগে সিরিজ 16/18/21 রক্ষণাবেক্ষণ ডকুমেন্টেশন পরীক্ষা করুন।

মূল স্পেসিফিকেশন

FAQ

প্রশ্ন ১: CNC পাওয়ার-অন করার সময় একটি FROM চেকসাম ত্রুটি দেখায় এবং স্টার্টআপ সম্পন্ন করতে পারে না। মডিউলটি কি ত্রুটিপূর্ণ?

একাধিক পাওয়ার সাইকেল জুড়ে স্থায়ী FROM চেকসাম ত্রুটিগুলি ক্ষতিগ্রস্ত বা ব্যর্থ FROM নির্দেশ করে। প্রথমে সঠিক সফ্টওয়্যার ফাইলগুলির সাথে BOOT স্ক্রিনের মাধ্যমে FROM পুনরায় লেখার চেষ্টা করুন। যদি মডিউলটি লেখা প্রত্যাখ্যান করে বা সফল লেখার পরেও ত্রুটিগুলি স্থায়ী হয়, তবে FROM হার্ডওয়্যার ব্যর্থ হয়েছে এবং মডিউলটি প্রতিস্থাপন করা প্রয়োজন।

প্রশ্ন ২: কন্ট্রোলার একটি লো ব্যাটারি সতর্কতা দেখায়। ব্যাটারি প্রতিস্থাপন করা কতটা জরুরি?

সতর্কতাটি ব্যাটারি ক্রিটিক্যাল রিটেনশন থ্রেশহোল্ডে পৌঁছানোর আগেই প্রদর্শিত হয় — সাধারণত ব্যাটারির বয়স এবং ক্যাবিনেটের তাপমাত্রার উপর নির্ভর করে কয়েক দিন থেকে কয়েক সপ্তাহ পর্যন্ত অপারেশন চালিয়ে যাওয়ার অনুমতি দেয়। অপেক্ষা করবেন না। কন্ট্রোলার চালু থাকা অবস্থায় ব্যাটারি প্রতিস্থাপন করুন যাতে ব্যাটারি সোয়াপের সময় SRAM-এর বিষয়বস্তু বজায় থাকে।

প্রশ্ন ৩: একটি নতুন মডিউল লাগানোর পর, মেশিন প্যারামিটার ত্রুটি দেখায় এবং সমস্ত অফসেট শূন্য হয়ে যায়। এটা কি স্বাভাবিক?

হ্যাঁ — একটি নতুন মডিউল খালি SRAM সহ আসে। মডিউলটি সরানোর আগে নেওয়া ব্যাকআপ থেকে সমস্ত প্যারামিটার, টুল অফসেট এবং ওয়ার্ক কোঅর্ডিনেট পুনরুদ্ধার করতে হবে। এটি প্রত্যাশিত ফলাফল এবং এটি কেন মডিউলটি সম্পূর্ণরূপে ব্যর্থ হওয়ার আগে ব্যাকআপ নেওয়া উচিত তা তুলে ধরে।

প্রশ্ন ৪: A20B-2902-0501 (8 MB FROM) কি সিরিজ 16-C-তে A20B-2902-0341 (4 MB FROM) প্রতিস্থাপন করতে পারে?

যাচাইকরণ ছাড়া নয়। লোড করা সফ্টওয়্যার ইমেজ মডিউলের FROM ক্ষমতার জন্য আকারযুক্ত হতে হবে এবং কন্ট্রোলারকে 8 MB ভ্যারিয়েন্ট সমর্থন করতে হবে। ভিন্ন ক্ষমতা প্রতিস্থাপন করার আগে সামঞ্জস্যপূর্ণ FROM মডিউল বিকল্পগুলির জন্য সিরিজ 16-C রক্ষণাবেক্ষণ ডকুমেন্টেশন দেখুন।

প্রশ্ন ৫: ব্যাটারি ভালো পরীক্ষা করা সত্ত্বেও পাওয়ার বিভ্রাটের সময় SRAM ডেটা হারিয়ে গেছে। আর কী কারণে এটি হতে পারে?

নিশ্চিত-ভালো ব্যাটারি সেল সহ সম্ভাব্য কারণগুলি: মডিউলের ব্যাটারি ব্যাকআপ সার্কিটে একটি ভাঙা সংযোগ (সেলের ভোল্টেজ সঠিক কিন্তু সার্কিট পাথ খোলা), একটি ব্যতিক্রমী দ্রুত পাওয়ার ডিপ যা SRAM সাপ্লাইকে রিটেনশন ভোল্টেজের নিচে নামিয়ে দিয়েছে ব্যাটারি প্রতিক্রিয়া জানাতে পারার চেয়ে দ্রুত, অথবা বিভ্রাটের সময় ফিজিক্যাল কানেক্টর ডিস্টার্বেন্স। মডিউলের কানেক্টর কন্টাক্ট এবং ব্যাটারি সার্কিটের সোল্ডার সংযোগগুলি পরিদর্শন করুন।
