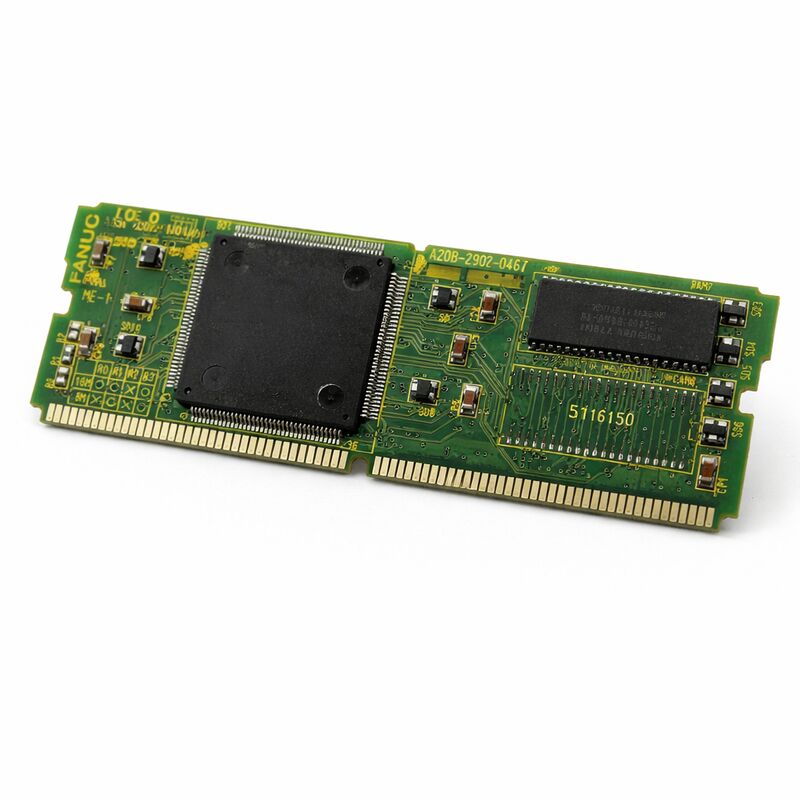

1pcs ব্যবহৃত FANUC বোর্ড A20B-2902-0490 পরীক্ষিত A20B29020490 A2OB-29O2-O49O

FANUC A20B-2902-0490 | HSSB CRT কন্ট্রোল মডিউল — সিরিজ 16-C / 18-C, জাপান অরিজিন

পার্ট নম্বর: A20B-2902-0490

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: HSSB CRT কন্ট্রোল মডিউল (হাই-স্পিড সিরিয়াল বাস ডটার বোর্ড)

বোর্ড সিরিজ: A20B-2902

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 16-C, 18-C এবং সামঞ্জস্যপূর্ণ

সংক্ষিপ্ত বিবরণ

A20B-2902-0490 হল FANUC সিরিজ 16-C এবং 18-C CNC সিস্টেমের জন্য HSSB CRT কন্ট্রোল মডিউল। HSSB মানে হাই-স্পিড সিরিয়াল বাস — FANUC দ্বারা ব্যবহৃত যোগাযোগ স্থাপত্য যা CNC কন্ট্রোল ইউনিটকে CRT ডিসপ্লে সহ পেরিফেরাল ডিভাইসগুলির সাথে লিঙ্ক করতে ব্যবহৃত হয়।

এই মডিউলটি হল ইন্টারফেস যা সেই লিঙ্কটিকে কাজ করে তোলে। এটি সরাসরি সিরিজ 16/18 মডেল C কন্ট্রোলারের প্রধান CPU বোর্ডে প্লাগ করা হয় এবং CNC প্রসেসর এবং ডিসপ্লে সিস্টেমের মধ্যে সিগন্যাল পাথ পরিচালনা করে।

এই বোর্ড ছাড়া, CRT ডিসপ্লে ফাংশন অনুপস্থিত থাকে।

CNC অভ্যন্তরীণভাবে কাজ করতে পারে, কিন্তু অপারেটর প্যানেল ডিসপ্লে ডেটা গ্রহণ করবে না বা CNC স্ক্রীন সঠিকভাবে রেন্ডার করবে না। CRT মনিটর সহ কনফিগার করা সিস্টেমে, এই বোর্ডটি হল হার্ডওয়্যার যা অপারেটরকে CNC কী করছে তা দেখতে সক্ষম করে।

A20B-2902 সিরিজ হল সিরিজ 16/18 প্রধান CPU প্ল্যাটফর্মের জন্য FANUC-এর প্লাগ-ইন ডটার বোর্ডগুলির পরিবার।

-0490 ভ্যারিয়েন্টটি বিশেষভাবে CRT-তে হাই-স্পিড সিরিয়াল বাস আউটপুট পরিচালনা করে। এটি কন্ট্রোলারে একটি পৃথক ডিসপ্লে ইন্টারফেস বোর্ডের প্রয়োজন ছাড়াই কন্ট্রোলারে ডিসপ্লে যোগাযোগ ক্ষমতা নিয়ে আসে — ফাংশনটি এই প্লাগ-ইন মডিউলের মাধ্যমে প্রধান CPU বোর্ডে একীভূত করা হয়েছে।

মূল স্পেসিফিকেশন

HSSB — ডিসপ্লে যোগাযোগ স্থাপত্য

প্রাথমিক FANUC i-সিরিজ এবং C-সিরিজ CNC কন্ট্রোলারগুলি কন্ট্রোল ইলেকট্রনিক্সকে ডিসপ্লে এবং MDI ইউনিট থেকে আলাদা করেছিল।

দুটি ইউনিট পুরানো সমান্তরাল ইন্টারফেস পদ্ধতির পরিবর্তে একটি হাই-স্পিড সিরিয়াল বাস দ্বারা সংযুক্ত ছিল। HSSB সিরিজ 16/18 প্ল্যাটফর্মে এই সংযোগের জন্য স্ট্যান্ডার্ড ছিল।

এটি একটি একক কেবলকে কন্ট্রোলার এবং অপারেটর স্টেশনের মধ্যে ডিসপ্লে ডেটা, কীবোর্ড ইনপুট এবং কন্ট্রোল সিগন্যাল বহন করার অনুমতি দেয়।

A20B-2902-0490 এই বাসের জন্য কন্ট্রোলার-সাইড হার্ডওয়্যার সরবরাহ করে। ডিসপ্লে ইউনিটের দিকে, একটি ম্যাচিং ইন্টারফেস বোর্ড বা সার্কিট আগত সিরিয়াল ডেটা প্রক্রিয়া করে এবং CRT চালায়। HSSB লিঙ্কের দুটি প্রান্ত অবশ্যই সামঞ্জস্যপূর্ণ হতে হবে।

ডিসপ্লে-সাইড হার্ডওয়্যারে ত্রুটি থাকা অবস্থায় শুধুমাত্র কন্ট্রোলার-সাইড মডিউল প্রতিস্থাপন করলে ডিসপ্লে ফাংশন পুনরুদ্ধার হবে না, এবং বিপরীতভাবে।

সিরিয়াল বাস পদ্ধতি সমান্তরাল ডিসপ্লে ইন্টারফেসের তুলনায় তারের জটিলতা হ্রাস করেছে।

এটি হাই-ভোল্টেজ CRT ইউনিট এবং CNC কন্ট্রোলার ইলেকট্রনিক্সের মধ্যে কিছু বৈদ্যুতিক বিচ্ছিন্নতাও সরবরাহ করেছিল — মেশিন টুল কন্ট্রোলারগুলি যে ক্যাবিনেট পরিবেশে কাজ করে সেখানে একটি সুবিধা।

CRT টেক্সট এবং গ্রাফিক ডিসপ্লে ফাংশন

সিরিজ 16-C এবং 18-C কন্ট্রোলারে, ডিসপ্লে একাধিক ভূমিকা পালন করে। এটি CNC স্ট্যাটাস, সক্রিয় প্রোগ্রাম, অক্ষের অবস্থান, প্যারামিটার, অ্যালার্ম এবং গ্রাফিক্যাল টুল পাথ ডিসপ্লে দেখায় যেখানে অপশন ইনস্টল করা আছে।

এই সমস্ত স্ক্রীন কন্টেন্ট CNC প্রসেসর থেকে CRT-তে HSSB লিঙ্কের মাধ্যমে প্রবাহিত হয় যা A20B-2902-0490 দ্বারা পরিচালিত হয়।

টেক্সট ডিসপ্লে হল বেসলাইন।

CNC ক্রমাগত স্ক্রীন ডেটা পাঠায় যা বর্তমান ডিসপ্লে অবস্থার প্রতিনিধিত্ব করে — মেনু, প্যারামিটার মান, অ্যালার্ম টেক্সট, পজিশন রিডআউট।

ডিসপ্লে প্রান্তে CRT ইন্টারফেস মডিউল এই ডেটাটিকে স্ক্রিনে দৃশ্যমান অক্ষর এবং সংখ্যা হিসাবে রেন্ডার করে।

কন্ট্রোলার সাইডে HSSB মডিউল ছাড়া এই ডেটা স্ট্রিম তৈরি করে, ডিসপ্লে কিছুই পায় না।

গ্রাফিক ফাংশন — যদি সিস্টেমটি গ্রাফিক্যাল টুল পাথ ডিসপ্লে বা অন্যান্য গ্রাফিক-মোড স্ক্রীন সহ কনফিগার করা থাকে — একই HSSB লিঙ্কের মাধ্যমেও রুট হয়। কন্ট্রোলার-সাইড মডিউল CNC সফ্টওয়্যার দ্বারা সংজ্ঞায়িত টেক্সট এবং গ্রাফিক উভয় ডেটা আউটপুট পরিচালনা করে।

প্লাগ-ইন ডিজাইন এবং ইনস্টলেশন

A20B-2902-0490 সরাসরি সিরিজ 16/18 মডেল C কন্ট্রোলারের প্রধান CPU বোর্ডে মাউন্ট হয়। এটি A20B-2902 সিরিজের স্ট্যান্ডার্ড SMD ডটার বোর্ড ইন্টারফেস ব্যবহার করে।

বোর্ডটি প্রধান CPU PCB-তে একটি ডেডিকেটেড সকেটের মাধ্যমে সংযোগ করে এবং কন্ট্রোলার ক্যাবিনেটের মধ্যে পৃথক তারের প্রয়োজন হয় না।

এই ইন্টিগ্রেশন পদ্ধতি কন্ট্রোলারের অভ্যন্তরীণ তারের ন্যূনতম রাখে।

সম্পূর্ণ HSSB আউটপুট ফাংশন ডটার বোর্ডে স্ব-অন্তর্ভুক্ত।

যদি বোর্ডটি ব্যর্থ হয়, তবে কন্ট্রোলারের অন্যান্য বোর্ডগুলিতে ব্যাঘাত না ঘটিয়ে মডিউলটি সরানো এবং প্রতিস্থাপন করা হয়।

প্রধান CPU PCB, মেমরি মডিউল, PMC মডিউল এবং অন্যান্য ডটার বোর্ডগুলি অপরিবর্তিত থাকে।

ইনস্টলেশনের পরে, সাধারণত কোনও সফ্টওয়্যার পুনর্গঠনের প্রয়োজন হয় না — বোর্ডটি একটি হার্ডওয়্যার ফাংশন সরবরাহ করে যা CNC সফ্টওয়্যার ইতিমধ্যে একটি সঠিকভাবে কনফিগার করা সিস্টেমে উপস্থিত থাকার আশা করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: পাওয়ার-আপে CRT ডিসপ্লে খালি। অন্যান্য সমস্ত CNC ফাংশন স্বাভাবিক বলে মনে হচ্ছে। A20B-2902-0490 কি ত্রুটি?

স্বাভাবিক CNC অপারেশনের সাথে একটি খালি ডিসপ্লে HSSB যোগাযোগ ব্যর্থতার সাথে সামঞ্জস্যপূর্ণ — হয় কন্ট্রোলার-সাইড মডিউল (এই বোর্ড) বা ডিসপ্লে-সাইড ইন্টারফেস ব্যর্থ হয়েছে।

সোয়াপ ডায়াগনোসিস অর্ডার: নিশ্চিত করুন যে CRT ইউনিট নিজেই পাওয়ার অন হয় (এর নিজস্ব ইন্ডিকেটর বা ব্যাকলাইট), তারপর উভয় প্রান্তে HSSB কেবলটি ক্ষতি বা আলগা সংযোগের জন্য পরীক্ষা করুন।

যদি কেবল এবং ডিসপ্লে ইউনিট পরীক্ষা করা হয়, A20B-2902-0490 প্রাথমিক সন্দেহভাজন হয়ে ওঠে।

প্রশ্ন ২: ডিসপ্লেতে বিকৃত অক্ষর বা অসম্পূর্ণ স্ক্রীন দেখা যাচ্ছে। HSSB মডিউল কি এর কারণ হতে পারে?

বিকৃত বা আংশিক ডিসপ্লে আউটপুট সিরিয়াল লিঙ্কে দূষিত ডেটা নির্দেশ করে। এটি ট্রান্সমিটার (A20B-2902-0490), কেবল (নয়েজ পিকআপ, ক্ষতিগ্রস্ত কন্ডাক্টর), বা ডিসপ্লে প্রান্তে রিসিভার থেকে উদ্ভূত হতে পারে।

কেবল দিয়ে শুরু করুন — মেশিন টুল পরিবেশে HSSB কেবলগুলি সংযোগকারীগুলিতে এবং নমনীয় অংশগুলির সাথে যান্ত্রিক পরিধান জমা করে। একটি ক্ষতিগ্রস্ত কেবল ঠিক এই উপসর্গ তৈরি করে।

মডিউলটি ত্রুটিপূর্ণ বলে সিদ্ধান্ত নেওয়ার আগে কেবলটি প্রতিস্থাপন বা পরীক্ষা করুন।

প্রশ্ন ৩: মডিউলটি প্রতিস্থাপন করা হয়েছে এবং ডিসপ্লে কাজ করছে, তবে কেবল টেক্সট মোডে — গ্রাফিক টুল পাথ ডিসপ্লে অনুপস্থিত। এটি কি বোর্ড?

গ্রাফিক টুল পাথ ডিসপ্লে-এর জন্য সফ্টওয়্যারে উপযুক্ত FANUC অপশন লোড এবং সক্ষম করা প্রয়োজন।

HSSB মডিউল সমস্ত ডিসপ্লে কন্টেন্টের জন্য ফিজিক্যাল যোগাযোগ পথ সরবরাহ করে, তবে গ্রাফিক ডিসপ্লে অপশনটি CNC-এর FROM-এ আলাদাভাবে ইনস্টল করা এবং প্যারামিটারের মাধ্যমে সক্ষম করা আবশ্যক।

একটি অনুপস্থিত বা অক্ষম গ্রাফিক অপশন ডিসপ্লে হার্ডওয়্যার নির্বিশেষে ঠিক এই উপসর্গ তৈরি করে।

প্রশ্ন ৪: A20B-2902-0490 এর সমস্ত রিভিশন কি অদলবদলযোগ্য?

FANUC ডটার বোর্ডগুলিতে রিভিশন সাফিক্স (যেমন, /01A, /02A) উৎপাদন রিভিশন নির্দেশ করে যা উত্পাদন বা উপাদান পরিবর্তনগুলি সমাধান করতে পারে। বেশিরভাগ ক্ষেত্রে, পরবর্তী রিভিশনগুলি পূর্ববর্তীগুলির সাথে পশ্চাৎ-সামঞ্জস্যপূর্ণ।

তবে, যদি মেশিনের পরিষেবা নথিতে একটি নির্দিষ্ট রিভিশন উল্লেখ করা হয়, তবে অন্যথায় নিশ্চিত না হওয়া পর্যন্ত সেই রিভিশনটি ব্যবহার করুন।

কিছু পণ্য তালিকায় উল্লিখিত /02A সাফিক্স এই পার্ট নম্বর পরিবারের মধ্যে একটি নির্দিষ্ট রিভিশন নির্দেশ করে।

প্রশ্ন ৫: সিরিজ 16-C মেশিনটি ঠিকঠাক চলছে। CRT ডিসপ্লে ফ্লিকারিং শুরু করে এবং তারপর খালি হয়ে যায়। HSSB মডিউল প্রতিস্থাপনের আগে কী পরীক্ষা করা উচিত?

ফ্লিকারিং থেকে খালি হওয়া একটি ডিসপ্লে সাধারণত ডিসপ্লে ইউনিট ত্রুটি (CRT টিউব বার্ধক্য, ইনভার্টার ব্যর্থতা, বা ডিসপ্লেতে পাওয়ার সাপ্লাই ত্রুটি) বা কন্ট্রোলারের HSSB মডিউল ব্যর্থতার চেয়ে কেবল ত্রুটি বেশি।

HSSB মডিউল হয় কাজ করে বা করে না — ডিজিটাল ইন্টারফেস বোর্ডের জন্য ধীরে ধীরে অবনতি বৈশিষ্ট্যপূর্ণ নয়।

প্রথমে ডিসপ্লে ইউনিটের পাওয়ার সাপ্লাই এবং CRT টিউবের অবস্থা পরীক্ষা করুন।
