FANUC A20B-2902-0461 | 8MB DRAM সিস্টেম RAM মডিউল — সিরিজ 16-C / 18-C CNC, বন্ধ, জাপান অরিজিন

পার্ট নম্বর: A20B-2902-0461

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: DRAM মেমরি মডিউল (SMD ডটার বোর্ড)

ধারণক্ষমতা: 8 MB

মেমরি প্রকার: DRAM (ডাইনামিক RAM — উদ্বায়ী)

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 16-C, 18-C CNC

অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ

সংক্ষিপ্ত বিবরণ

A20B-2902-0461 হল FANUC-এর সিরিজ 16-C এবং 18-C CNC কন্ট্রোলারের জন্য 8MB DRAM সিস্টেম RAM মডিউল। এটি একটি কমপ্যাক্ট SMD (সারফেস-মাউন্ট টেকনোলজি) ডটার বোর্ড যা সরাসরি প্রধান কন্ট্রোলার PCB-তে একটি নির্দিষ্ট সকেটে প্লাগ করা হয়, যা কন্ট্রোলার মেশিন চালানোর সময় সমস্ত রিয়েল-টাইম সিস্টেম অপারেশনের জন্য ব্যবহৃত ডাইনামিক র্যান্ডম-অ্যাক্সেস মেমরি সরবরাহ করে।

FANUC-এর সিরিজ 16-C এবং 18-C কন্ট্রোলারগুলি মধ্য-পরিসরের CNC প্ল্যাটফর্মের একটি পরিপক্ক প্রজন্মের প্রতিনিধিত্ব করে, যা তাদের উৎপাদন যুগে টার্নিং সেন্টার এবং মেশিনিং সেন্টারগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছিল।

16-C মাল্টি-অ্যাক্সিস টার্নিং এবং মিলিং অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হত; 18-C কমপ্যাক্ট মেশিনিং সেন্টারগুলির জন্য লক্ষ্যযুক্ত ছিল যার জন্য শক্তিশালী মাল্টি-অ্যাক্সিস সমন্বিত নিয়ন্ত্রণের প্রয়োজন ছিল।

উভয় কন্ট্রোলারই CNC প্রোগ্রাম, PMC ল্যাডার লজিক প্রসেসিং, সার্ভো এবং স্পিন্ডল নিয়ন্ত্রণের জন্য ডেটা বাফারিং এবং সমস্ত রানটাইম গণনার জন্য DRAM সিস্টেম মেমরির উপর নির্ভর করত। A20B-2902-0461 হল নির্দিষ্ট 8MB DRAM মডিউল যা এই মেমরি সরবরাহ করে।

DRAM হল উদ্বায়ী মেমরি — এর বিষয়বস্তু ধরে রাখার জন্য অবিচ্ছিন্ন রিফ্রেশ চক্রের প্রয়োজন হয়। কন্ট্রোলার বন্ধ করুন এবং DRAM বিষয়বস্তু চলে যাবে।

এটি সঠিক আচরণ। CNC-এর অপারেটিং সিস্টেম এবং প্যারামিটারগুলি নন-ভোলাটাইল মেমরিতে (FROM এবং ব্যাটারি-ব্যাকড SRAM) সংরক্ষিত থাকে।

DRAM মেশিন চক্রের সময় উত্পন্ন কাজের ডেটা ধারণ করে: ইন্টারপোলেশন বাফার, যোগাযোগ বাফার এবং PMC এক্সিকিউশন ডেটা। পাওয়ার-অন করার সময়, কন্ট্রোলার নন-ভোলাটাইল মেমরি থেকে প্রয়োজনীয় ডেটা পুনরায় লোড করে এবং নতুন DRAM-এ লেখা শুরু করে।

এই মডিউলটি FANUC দ্বারা বন্ধ করে দেওয়া হয়েছে। নতুন স্টক আর উত্পাদিত হয় না।

প্রতিস্থাপন ইউনিটগুলি পরীক্ষিত অতিরিক্ত ইনভেন্টরি, পেশাদারভাবে সংস্কার করা বোর্ড বা মেরামত করা আসল মডিউল থেকে আসে।

মূল স্পেসিফিকেশন

CNC কন্ট্রোলার আর্কিটেকচারে DRAM

একটি CNC কন্ট্রোলারের মেমরি হায়ারার্কি বিভিন্ন ডেটা প্রকারের জন্য স্বতন্ত্র উদ্দেশ্য সাধন করে। নন-ভোলাটাইল মেমরি — ফ্ল্যাশ ROM (FROM) এবং ব্যাটারি-ব্যাকড SRAM — পাওয়ার বন্ধ থাকলেও এর বিষয়বস্তু ধরে রাখে।

এটি CNC সিস্টেম সফ্টওয়্যার, পার্ট প্রোগ্রাম, প্যারামিটার, টুল অফসেট ডেটা এবং PMC ল্যাডার ধারণ করে। এই ডেটা পাওয়ার সাইকেলগুলি থেকে বাঁচতে হবে।

DRAM এই হায়ারার্কিতে একটি ভিন্ন স্থান দখল করে।

এটি দ্রুত, ঘন এবং সস্তা — তবে উদ্বায়ী। CNC-এর অপারেটিং সফ্টওয়্যার DRAM-কে তার কাজের স্ক্র্যাচপ্যাড হিসাবে ব্যবহার করে। ইন্টারপোলেশন গণনা প্রতিটি সার্ভো চক্রে প্রতিটি অক্ষের জন্য পজিশন ডেটা তৈরি করে। স্পিন্ডল কমান্ড ডেটা বাফার করা হয়। PMC যোগাযোগ ডেটা বিনিময় করা হয়।

I/O ডিভাইসগুলির সাথে যোগাযোগ বাফার পরিচালনার সাথে জড়িত।

এই সমস্ত মধ্যবর্তী, ক্ষণস্থায়ী ডেটা মেশিন অপারেশনের সময় DRAM-এ থাকে।

সিস্টেম সফ্টওয়্যার স্বয়ংক্রিয়ভাবে DRAM বরাদ্দ এবং রিফ্রেশ পরিচালনা করে।

অপারেটর এবং রক্ষণাবেক্ষণ প্রযুক্তিবিদ সাধারণত DRAM-এর অপারেশন সম্পর্কে অবগত থাকেন না — যতক্ষণ না এটি ব্যর্থ হয়। যখন DRAM ব্যর্থ হয়, তখন সিস্টেম তার মেমরি সেলফ-টেস্ট রুটিনের মাধ্যমে ব্যর্থতা সনাক্ত করে।

সবচেয়ে সাধারণ অ্যালার্ম হল একটি প্যারিটি ত্রুটি: কন্ট্রোলার সনাক্ত করে যে একটি DRAM ঠিকানা থেকে পড়া ডেটা ডেটার সাথে লেখা প্যারিটি বিটের সাথে মেলে না।

এই অ্যালার্মটি পাওয়ার-অন করার সময় কন্ট্রোলারের মেমরি পরীক্ষার সময় প্রদর্শিত হয়, অথবা মাঝে মাঝে অপারেশনের সময় যদি কোনও সেল থার্মাল স্ট্রেসের অধীনে মাঝে মাঝে ব্যর্থ হয়।

প্যারিটি ত্রুটি অ্যালার্ম এবং প্রতিস্থাপনের সিদ্ধান্ত

একটি DRAM প্যারিটি ত্রুটি অ্যালার্ম মেমরি মডিউল ব্যর্থতার একটি নির্ভরযোগ্য সূচক। FANUC-এর i/C-সিরিজ কন্ট্রোলারগুলি পাওয়ার-অন ইনিশিয়ালাইজেশনের সময় মেমরি পরীক্ষা করে। যদি DRAM মডিউল এই পরীক্ষাটি ব্যর্থ হয়, তবে অ্যালার্ম তৈরি হয় এবং কন্ট্রোলার তার স্বাভাবিক অপারেটিং অবস্থায় যেতে পারে না।

মেশিনটি জ্যাগ করা, প্রোগ্রাম করা বা চালানো যাবে না যতক্ষণ না ত্রুটি সংশোধন করা হয়।

মাঝে মাঝে প্যারিটি ত্রুটি — ত্রুটিগুলি যা মাঝে মাঝে অপারেশনের সময় প্রদর্শিত হয় তবে পাওয়ার-অন করার সময় ধারাবাহিকভাবে নয় — একটি প্রান্তিক DRAM সেল নির্দেশ করে। মডিউল ঠান্ডা থাকাকালীন সেলটি পাওয়ার-অন পরীক্ষা পাস করতে পারে, তবে অপারেশন চলাকালীন এটি গরম হওয়ার সাথে সাথে ব্যর্থ হতে পারে।

এই থার্মাল নির্ভরতা একটি সাধারণ DRAM বার্ধক্য প্যাটার্ন। যদি প্যারিটি ত্রুটি শুধুমাত্র কন্ট্রোলার কিছু সময় ধরে চলার পরে প্রদর্শিত হয়, তবে এই থার্মাল ব্যর্থতার মোডটি সম্ভবত।

মডিউল প্রতিস্থাপনের আগে, একটি সম্পূর্ণ CNC ডেটা ব্যাকআপ অপরিহার্য।

যদিও DRAM নিজেই উদ্বায়ী এবং এতে কোনও স্থায়ীভাবে সংরক্ষিত ডেটা নেই, মডিউল প্রতিস্থাপন প্রক্রিয়ার জন্য কন্ট্রোলার খোলা এবং প্রধান বোর্ড পরিচালনা করার প্রয়োজন হয়।

ব্যাটারি-ব্যাকড SRAM সংযোগ বা প্রধান বোর্ডের কোনও দুর্ঘটনাজনিত ব্যাঘাত নন-ভোলাটাইল মেমরি থেকে ডেটা হারানোর কারণ হতে পারে।

কোনও কাজ শুরু করার আগে একটি পিসি বা ইউএসবি স্টোরেজ ডিভাইসে সমস্ত প্রোগ্রাম, প্যারামিটার, পিএমসি ল্যাডার এবং টুল ডেটা ব্যাকআপ করুন।

SMD নির্মাণ এবং পরিচালনা

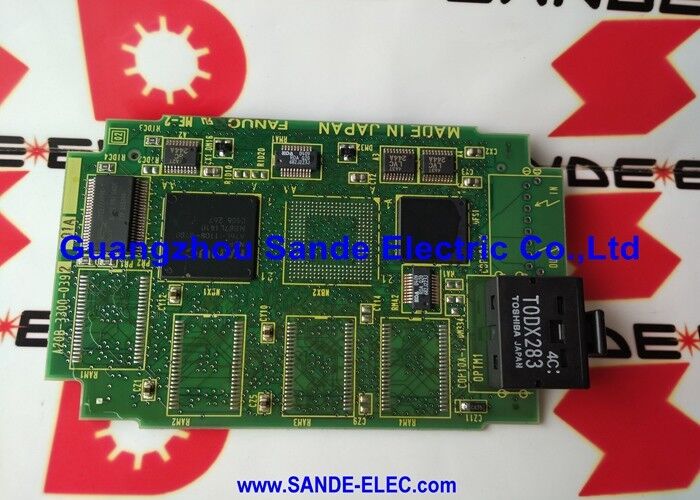

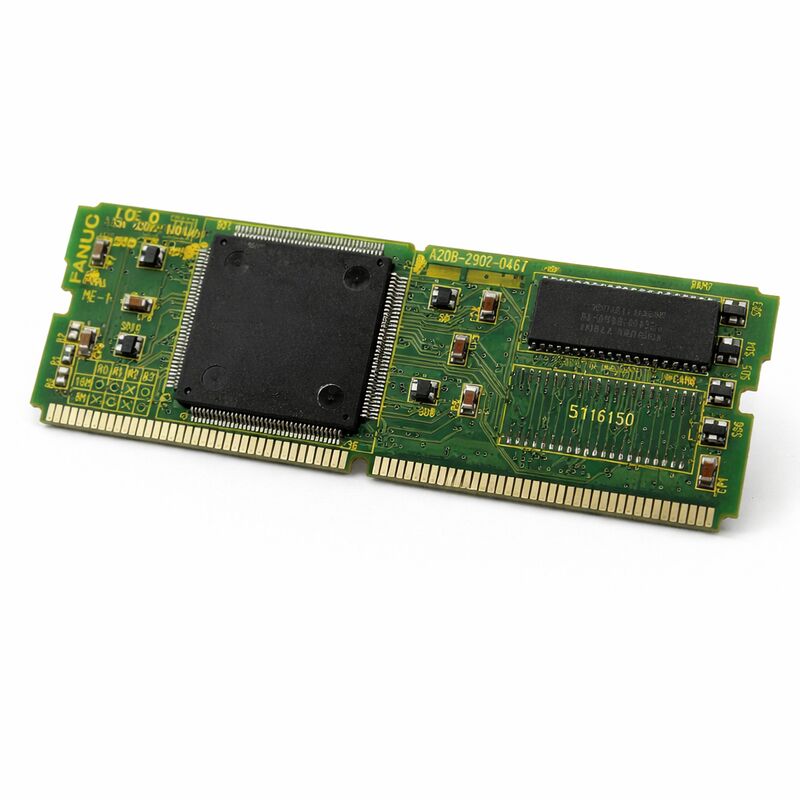

A20B-2902-0461 সারফেস-মাউন্ট নির্মাণ ব্যবহার করে। DRAM চিপ এবং সমস্ত সংশ্লিষ্ট উপাদানগুলি ছোট বোর্ডের পৃষ্ঠে সরাসরি মাউন্ট করা হয়, কোনও থ্রু-হোল উপাদান ছাড়াই।

বোর্ডটি একটি ফাইন-পিচ কানেক্টরের মাধ্যমে তার সকেটের সাথে মেলে। এই কানেক্টরটি একটি বড় এজ কানেক্টরের মতো যান্ত্রিকভাবে শক্তিশালী নয় — এটি ভুল অ্যালাইনমেন্ট বা জোরপূর্বক সন্নিবেশ দ্বারা ক্ষতিগ্রস্ত হতে পারে।

বোর্ডের প্রান্তগুলি ধরে পরিচালনা করুন। কম্পোনেন্ট পৃষ্ঠ বা কানেক্টর যোগাযোগগুলি কখনই স্পর্শ করবেন না।

সমস্ত সময় অ্যান্টি-স্ট্যাটিক সতর্কতা ব্যবহার করুন — হ্যান্ডলিংয়ের সময় একটি ESD ইভেন্ট DRAM সেলগুলিকে ক্ষতিগ্রস্ত করতে পারে যা পরে পরিষেবাতে মাঝে মাঝে ব্যর্থ হয়, প্রতিস্থাপনের উদ্দেশ্য পূরণকারী একই প্যারিটি ত্রুটির লক্ষণ তৈরি করে।

বোর্ডটিকে তার সকেটে চাপ দেওয়ার আগে সাবধানে কানেক্টরটি অ্যালাইন করুন। সম্পূর্ণ সংযোগ নিশ্চিত করুন।

যদি বোর্ডটি সম্পূর্ণরূপে সংযুক্ত না হয়, তবে কন্ট্রোলার পাওয়ার অন হতে পারে তবে যোগাযোগ ত্রুটি বা অপ্রত্যাশিত মেমরি অ্যালার্ম রিপোর্ট করতে পারে যা বোর্ডের প্রকৃত অবস্থার সাথে সঙ্গতিপূর্ণ নয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিএনসি পাওয়ার-অন করার সময় একটি ডিআরএএম প্যারিটি ত্রুটি অ্যালার্ম দেখায়। অ্যালার্মটি প্রতিটি স্টার্টআপে ধারাবাহিকভাবে প্রদর্শিত হয়। এটি A20B-2902-0461 হওয়ার ব্যাপারে আমরা কতটা আত্মবিশ্বাসী হতে পারি?

প্রতিটি পাওয়ার-অন করার সময় একটি ধারাবাহিক প্যারিটি ত্রুটি একটি ব্যর্থ DRAM মডিউলের একটি শক্তিশালী সূচক।

কন্ট্রোলারের মেমরি সেলফ-টেস্ট প্রতিটি পাওয়ার-অন করার সময় একই পরীক্ষা ক্রম সম্পাদন করে, এবং একটি ব্যর্থ সেল প্রতিবার একই পরীক্ষা ব্যর্থ করে।

একটি প্রতিস্থাপন অর্ডার করার আগে, কোনও দূষণ বা শারীরিক ক্ষতির জন্য মডিউল এবং এর সকেটটি দৃশ্যত পরিদর্শন করুন।

যদি কোনটিই পাওয়া না যায়, তবে মডিউলটি অভ্যন্তরীণভাবে ব্যর্থ হয়েছে এবং প্রতিস্থাপনের প্রয়োজন।

প্রশ্ন ২: প্যারিটি অ্যালার্মটি মেশিন প্রায় ৩০ মিনিট চলার পরে প্রদর্শিত হয়। পাওয়ার সাইক্লিং এটি অস্থায়ীভাবে সাফ করে। কি হচ্ছে?

এটি ক্লাসিক থার্মাল-মোড DRAM ব্যর্থতা। মডিউলের সেলগুলি প্রান্তিক — তারা ঠান্ডা পাওয়ার-অন পরীক্ষা পাস করে তবে ডিভাইসটি অপারেশনের সময় গরম হওয়ার সাথে সাথে টাইমিং ত্রুটি তৈরি করে। সেলের রিফ্রেশ বৈশিষ্ট্যগুলি তাপমাত্রার সাথে হ্রাস পায় এবং অবশেষে পড়া ডেটা লিখিত প্যারিটির সাথে মেলে না।

পাওয়ার বন্ধ করলে মডিউলটি ঠান্ডা হয়, যা এটিকে আবার ঠান্ডা পরীক্ষা পাস করতে দেয়। মডিউলটি ব্যর্থ হচ্ছে এবং প্রতিস্থাপনের প্রয়োজন।

এই অবস্থা নিয়ে কাজ করা চালিয়ে যাবেন না — যখন DRAM থার্মালি অস্থির থাকে তখন মেশিনিংয়ের সময় ডেটা অখণ্ডতার নিশ্চয়তা দেওয়া যায় না।

প্রশ্ন ৩: মডিউল প্রতিস্থাপনের আগে ব্যাকআপ নেওয়া হয়েছিল। প্রতিস্থাপন A20B-2902-0461 ইনস্টল করার পরে, কোনও ডেটা পুনরায় লোড করার প্রয়োজন আছে কি?

DRAM মডিউলটিতে কোনও স্থায়ী ডেটা নেই — প্রতিস্থাপন বোর্ডটি খালি শুরু হয়, যা সঠিক। তবে, ইনস্টলেশনের সময় প্রধান বোর্ডটি যদি বিঘ্নিত হয়, তবে ব্যাটারি-ব্যাকড SRAM-এ সংরক্ষিত প্যারামিটারগুলি ক্ষতিগ্রস্ত হতে পারে।

ইনস্টলেশনের পরে, মূল মানগুলির সাথে ব্যাকআপের তুলনা করে সমস্ত প্যারামিটার, টুল অফসেট এবং পিএমসি ডেটা অক্ষত আছে কিনা তা যাচাই করুন।

যদি কোনও মান ভুল হয় বা রিস্টার্ট করার পরে অ্যালার্ম দেখা দেয়, তবে ব্যাকআপ থেকে পুনরুদ্ধার করুন।

প্রশ্ন ৪: সিরিজ 18-C-তে -0461-এর বিকল্প হিসাবে A20B-2902 সিরিজের অন্য কোনও 8MB DRAM মডিউল আছে কি?

A20B-2902 সিরিজে বিভিন্ন কন্ট্রোলার প্রজন্ম এবং প্রধান বোর্ড সকেট কনফিগারেশনের জন্য মিলানো বিভিন্ন 8MB DRAM ভ্যারিয়েন্ট অন্তর্ভুক্ত রয়েছে। -0461 সিরিজ 16-C এবং 18-C প্ল্যাটফর্মের জন্য নির্দিষ্ট।

একই সিরিজের অন্যান্য ভ্যারিয়েন্টগুলি (যেমন 16i/18i-এর জন্য -0630) ভিন্ন বোর্ড মাত্রা, কানেক্টর কনফিগারেশন বা DRAM স্পেসিফিকেশন ব্যবহার করে।

নিশ্চিত সামঞ্জস্যতা ছাড়া এগুলি প্রতিস্থাপনযোগ্য নয়। ইনস্টল করা কন্ট্রোলারের জন্য সর্বদা সঠিক পার্ট নম্বর সোর্স করুন।

প্রশ্ন ৫: পুরো বোর্ড প্রতিস্থাপনের পরিবর্তে A20B-2902-0461 কম্পোনেন্ট স্তরে মেরামত করা কি সম্ভব?

DRAM চিপগুলি কমোডিটি উপাদান, এবং একজন দক্ষ বোর্ড মেরামত প্রযুক্তিবিদ কখনও কখনও একটি DRAM মডিউলে একটি নির্দিষ্ট ব্যর্থ চিপ সনাক্ত এবং প্রতিস্থাপন করতে পারে। এটি ব্যবহারিক কিনা তা চিপের প্যাকেজ প্রকার এবং একটি মিলানো উপাদানের প্রাপ্যতার উপর নির্ভর করে।

সারফেস-মাউন্ট বোর্ডগুলিতে, চিপ প্রতিস্থাপনের জন্য নির্ভুল SMT রওয়ার্ক সরঞ্জাম প্রয়োজন।

যদি কোনও যোগ্য মেরামত পরিষেবা ওয়ারেন্টি সহ একটি পরীক্ষিত মেরামত করা মডিউল সরবরাহ করে, তবে এটি একটি পরীক্ষিত অতিরিক্ত আসল সোর্সিংয়ের একটি কার্যকর এবং সাশ্রয়ী বিকল্প।
