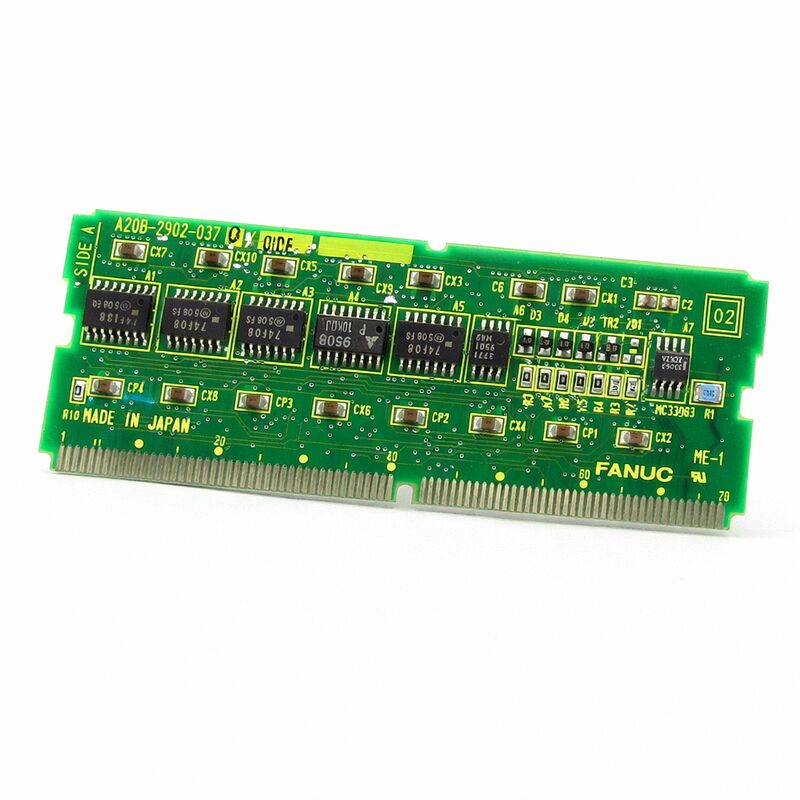

FANUC সার্কিট বোর্ড A20B-2902-0370

FANUC A20B-2902-0370 | মেমরি মডিউল PCB — A20B-2902 সিরিজ, FANUC CNC কন্ট্রোলার, জাপান অরিজিন

পার্ট নম্বর: A20B-2902-0370

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: মেমরি মডিউল PCB (SMD ডটার বোর্ড)

বোর্ড সিরিজ: A20B-2902

ব্যবহার: FANUC CNC কন্ট্রোলার মেমরি সম্প্রসারণ এবং স্টোরেজ

ডিজাইন: SMD প্লাগ-ইন ডটার বোর্ড

সংক্ষিপ্ত বিবরণ

A20B-2902-0370 হল FANUC-এর A20B-2902 সিরিজের একটি মেমরি মডিউল PCB। এই সিরিজটি FANUC CNC কন্ট্রোলারে প্রোগ্রাম স্টোরেজ, প্যারামিটার রিটেনশন, সিস্টেম সফ্টওয়্যার হোস্টিং এবং মেমরি সম্প্রসারণের জন্য ব্যবহৃত SMD প্লাগ-ইন মেমরি বোর্ডগুলির একটি বিস্তৃত পরিবারকে অন্তর্ভুক্ত করে।

A20B-2902-0370 এই পণ্য পরিবারের একটি নির্দিষ্ট ভ্যারিয়েন্টকে প্রতিনিধিত্ব করে, যা এর নির্দিষ্ট কন্ট্রোলার প্ল্যাটফর্মের মেমরি প্রয়োজনীয়তা পূরণের জন্য কনফিগার করা হয়েছে।

FANUC-এর CNC কন্ট্রোলার আর্কিটেকচারগুলি একটি স্তরযুক্ত মেমরি সিস্টেমের উপর নির্ভর করে।

নন-ভোলাটাইল মেমরি সফ্টওয়্যার এবং ডেটা ধারণ করে যা পাওয়ার সাইকেল জুড়ে টিকে থাকতে হবে। ভোলাটাইল মেমরি এক্সিকিউশনের জন্য ওয়ার্কিং স্পেস সরবরাহ করে। ব্যাকআপ-সুরক্ষিত SRAM দুটিকে সংযুক্ত করে — এর বৈদ্যুতিক ক্রিয়াকলাপে এটি ভোলাটাইল, কিন্তু ব্যাটারি সুরক্ষার মাধ্যমে কার্যকরভাবে নন-ভোলাটাইল।

A20B-2902 সিরিজ এই মেমরি স্তরগুলির মডুলার ফিজিক্যাল বাস্তবায়ন সরবরাহ করে, যেখানে প্রতিটি ভ্যারিয়েন্ট নির্দিষ্ট প্ল্যাটফর্ম এবং ক্ষমতা পরিবেশন করে।

-0370 ভ্যারিয়েন্টটি A20B-2902 মডিউলগুলির পার্ট নম্বর রেঞ্জের মধ্যে পড়ে যা সিরিজ 16 থেকে 21 প্রজন্মের রেঞ্জের FANUC কন্ট্রোলার প্ল্যাটফর্মগুলির জন্য FROM এবং SRAM স্টোরেজ ফাংশনের সাথে যুক্ত।

এই মডিউলগুলি প্রতিষ্ঠিত A20B-2902 সিরিজের ডিজাইন অনুসরণ করে: কম্প্যাক্ট SMD নির্মাণ, মূল বোর্ডের সকেটে সরাসরি প্লাগ-ইন এবং কম-পাওয়ার CMOS সার্কিট্রি যা কন্ট্রোলার ক্যাবিনেটের ভিতরে তাপ অপচয় কমিয়ে দেয়।

মূল স্পেসিফিকেশন

FANUC CNC আর্কিটেকচারে মেমরি — কেন এই মডিউলগুলি গুরুত্বপূর্ণ

একটি FANUC CNC কন্ট্রোলারের মেমরি একক, অবিচ্ছিন্ন স্টোরেজ ব্লক নয়। এটি একটি সতর্কতার সাথে কাঠামোগত অনুক্রম যেখানে বিভিন্ন ডেটা টাইপ বিভিন্ন মেমরি প্রযুক্তিতে বাস করে, কারণ প্রতিটি ডেটা টাইপের অ্যাক্সেস স্পিড, রাইট এন্ডুরেন্স এবং পার্সিস্টেন্সের জন্য ভিন্ন ভিন্ন প্রয়োজনীয়তা রয়েছে।

CNC অপারেটিং সফ্টওয়্যার FROM-এ থাকে।

এটি ফ্যাক্টরি সফ্টওয়্যার ইনস্টলেশনের সময় সেখানে লেখা হয়েছিল এবং এটি কেবল তখনই পরিবর্তিত হয় যখন একটি ইচ্ছাকৃত সফ্টওয়্যার আপডেট করা হয়।

ফ্ল্যাশ মেমরির রিড অপারেশনের জন্য উচ্চ এন্ডুরেন্স এবং রাইট অপারেশনের জন্য মাঝারি এন্ডুরেন্স এটিকে এই ব্যবহারের জন্য আদর্শ করে তোলে — সফ্টওয়্যারটি প্রতিটি পাওয়ার-অন-এ পড়া হয় তবে খুব কমই লেখা হয়।

প্যারামিটার এবং অফসেটগুলি ব্যাটারি-ব্যাকড SRAM-এ থাকে।

এগুলি সাধারণ অপারেশনের সময় পরিবর্তিত হয় — একটি অফসেট একটি কোয়ালিফাইং কাট করার পরে আপডেট করা হয়, একটি প্যারামিটার রক্ষণাবেক্ষণের সময় সামঞ্জস্য করা হয় — তাই এগুলি এমন মেমরিতে থাকতে হবে যা দ্রুত এবং ঘন ঘন লেখা যেতে পারে, ফ্ল্যাশে নয়।

তবে পাওয়ার বন্ধ থাকলেও এগুলি টিকে থাকতে হবে, এই কারণেই DRAM-এর পরিবর্তে ব্যাটারি দ্বারা সমর্থিত SRAM ব্যবহার করা হয়।

কিছু কন্ট্রোলার এবং কিছু মেমরি কনফিগারেশন ওয়ার্কিং বাফারের জন্য DRAM ব্যবহার করে — ইন্টারপোলেশন ক্যালকুলেশন, কমিউনিকেশন বাফার এবং PMC এক্সিকিউশন ডেটা যা প্রতিটি পাওয়ার-অন-এ নতুন করে তৈরি হয় এবং পাওয়ার সাইক্লিং টিকে থাকার প্রয়োজন হয় না।

A20B-2902-0370 এর নির্দিষ্ট কন্ট্রোলার প্ল্যাটফর্মের জন্য এই মেমরি অনুক্রমে তার নির্দিষ্ট অবস্থান পরিবেশন করে।

SMD ডিজাইন এবং বোর্ড হ্যান্ডলিং

সারফেস-মাউন্ট প্রযুক্তি A20B-2902 সিরিজের বোর্ডগুলির ফিজিক্যাল চরিত্র নির্ধারণ করে। সমস্ত কম্পোনেন্ট — মেমরি চিপ, সাপোর্টিং লজিক, কানেক্টর — PCB সাবস্ট্রেটের ছিদ্রের পরিবর্তে বোর্ডের পৃষ্ঠে মাউন্ট করা হয়।

এটি একটি ছোট বোর্ডে উচ্চ কম্পোনেন্ট ঘনত্বের অনুমতি দেয়, এই কারণেই এই মেমরি মডিউলগুলি কম্প্যাক্ট ডটার বোর্ড ফরম্যাটে উল্লেখযোগ্য স্টোরেজ ক্ষমতা প্যাক করতে পারে।

SMD নির্মাণ মানে এই বোর্ডগুলির জন্য সতর্ক হ্যান্ডলিং প্রয়োজন।

PCB পৃষ্ঠে মাউন্ট করা কম্পোনেন্টগুলি থ্রু-হোল কম্পোনেন্টের চেয়ে হ্যান্ডলিংয়ের কারণে শারীরিক ক্ষতির জন্য বেশি সংবেদনশীল।

বোর্ডটি তার প্রান্ত ধরে হ্যান্ডেল করতে হবে।

কোনো কম্পোনেন্টের পৃষ্ঠ খালি হাতে স্পর্শ করা উচিত নয় — ত্বকের তেল এবং অবশিষ্টাংশ কম্পোনেন্টের পৃষ্ঠের ক্ষতি করতে পারে বা সময়ের সাথে সাথে কানেক্টর কন্টাক্টে দূষণ প্রবেশ করাতে পারে।

স্থির বিদ্যুৎ হল অন্য হ্যান্ডলিং উদ্বেগ। CMOS মেমরি কম্পোনেন্টগুলি ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল।

একটি স্থির ঘটনা যা একজন ব্যক্তির কাছে একটি স্পষ্ট শক হিসাবে অনুভূত হবে না, তা এখনও একটি লজিক গেট বা মেমরি সেল ক্ষতি করার জন্য যথেষ্ট ভোল্টেজ তৈরি করতে পারে।

অ্যান্টি-স্ট্যাটিক সতর্কতা — রিস্ট স্ট্র্যাপ, গ্রাউন্ডেড ওয়ার্ক সারফেস — যেকোনো SMD মেমরি বোর্ড হ্যান্ডলিং করার সময় স্ট্যান্ডার্ড প্রয়োজনীয়তা।

প্রি-রিপ্লেসমেন্ট চেকলিস্ট

যেকোনো A20B-2902 সিরিজের মেমরি মডিউল প্রতিস্থাপনের জন্য ফিজিক্যাল কাজ শুরু করার আগে কয়েকটি ধাপের একটি ক্রম প্রয়োজন। প্রস্তুতি এড়িয়ে গেলে ডেটা হারানোর ঝুঁকি তৈরি হয় যার জন্য উল্লেখযোগ্য পুনরুদ্ধারের প্রচেষ্টা প্রয়োজন।

প্রথম ধাপ সর্বদা একটি সম্পূর্ণ ব্যাকআপ। একটি সম্মিলিত FROM/SRAM মডিউলের জন্য, ব্যাকআপে FROM সফ্টওয়্যার (FANUC বুট স্ক্রিনের মেমরি ব্যাকআপ ফাংশন থেকে) এবং SRAM ডেটা (প্যারামিটার, অফসেট, প্রোগ্রাম, PMC ডেটা) উভয়ই ক্যাপচার করতে হবে।

বেশিরভাগ FANUC কন্ট্রোলার SRAM কার্ড, একটি USB মেমরি ডিভাইস, বা RS-232 এর মাধ্যমে একটি পিসিতে ব্যাকআপ সমর্থন করে। এই পদ্ধতিগুলির মধ্যে অন্তত একটি ব্যবহার করুন এবং মডিউল সরানোর আগে ব্যাকআপ সম্পূর্ণ হয়েছে কিনা তা যাচাই করুন।

দ্বিতীয় ধাপ হল প্রতিস্থাপন মডিউলের পার্ট নম্বর নিশ্চিত করা।

A20B-2902 সিরিজে অনুরূপ ফিজিক্যাল চেহারা কিন্তু ভিন্ন ক্ষমতা এবং সামঞ্জস্য সহ অনেক ভ্যারিয়েন্ট রয়েছে। শুধুমাত্র একটি সঠিক পার্ট নম্বর ম্যাচ সঠিক সামঞ্জস্যের নিশ্চয়তা দেয়।

প্রতিস্থাপনের পরে, সঠিক সফ্টওয়্যার ফাইলগুলির সাথে FROM পুনরায় লিখতে হবে।

তারপর SRAM ডেটা ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে। মেশিনটি উৎপাদনের জন্য প্রস্তুত বলে ঘোষণা করা উচিত নয় যতক্ষণ না প্রতিটি ডেটা বিভাগ ব্যাকআপের সাথে যাচাই করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সম্পূর্ণ ব্যর্থতার আগে একটি ব্যর্থ A20B-2902-0370 সাধারণত কী লক্ষণ তৈরি করে?

ফ্ল্যাশ মেমরির ধীরে ধীরে অবনতি intermittent FROM চেকসাম সতর্কতা তৈরি করে যা আসে এবং যায় — প্রভাবিত সেলটি প্রান্তিক, কিছু রিড পাস করে এবং অন্যগুলি ব্যর্থ হয়। SRAM অবনতি প্যারামিটার বা অফসেটগুলিতে মাঝে মাঝে র্যান্ডম ডেটা দুর্নীতির হিসাবে দেখা যায় — ম্যানুয়াল হস্তক্ষেপ ছাড়াই পাওয়ার সাইকেলগুলির মধ্যে একটি মান অপ্রত্যাশিতভাবে পরিবর্তিত হয়। যেকোনো লক্ষণ সম্পূর্ণ ব্যর্থতার আগে মডিউল প্রতিস্থাপনের ন্যায্যতা দেয়।

সম্পূর্ণ ব্যর্থতা ঘটলে, মেশিনটি সঠিকভাবে চালু বা চলতে পারে না।

প্রশ্ন ২: কন্ট্রোলার একটি সফ্টওয়্যার আপডেট সম্পন্ন করেছে, এবং এখন একটি FROM ত্রুটি দেখাচ্ছে। আপডেট কি মডিউলটি নষ্ট করেছে?

সফ্টওয়্যার আপডেটের সময় একটি বাধাপ্রাপ্ত বা ভুলভাবে সম্পাদিত FROM রাইট একটি বা একাধিক FROM সেক্টর নষ্ট করতে পারে। যদি পাওয়ার ব্যর্থতার কারণে আপডেট প্রক্রিয়াটি বাধাপ্রাপ্ত হয়, ভুল সফ্টওয়্যার ফাইল নির্বাচন করার কারণে, বা বেমানান সফ্টওয়্যার লোড করার চেষ্টা করার কারণে, FROM দুর্নীতি সম্ভবত ফলাফল।

সঠিক সফ্টওয়্যার ফাইলগুলির সাথে FROM শুরু থেকে পুনরায় লিখতে হবে।

যদি বারবার রাইট প্রচেষ্টা ব্যর্থ হয়, FROM চিপগুলি ক্ষতিগ্রস্ত হয়েছে এবং মডিউল প্রতিস্থাপনের প্রয়োজন।

প্রশ্ন ৩: ছুটির জন্য মেশিন বন্ধ করার পরে, কন্ট্রোলার পুনরুদ্ধার করে কিন্তু কিছু অক্ষের উপর প্যারামিটার ডেটা হারানোর বিষয়টি দেখায়। ব্যাটারি 3.0V দেখাচ্ছে। ব্যাটারি কি কারণ?

একটি 3.0V লিথিয়াম সেল তার পরিষেবা জীবনের শেষ প্রান্তে বা তার কাছাকাছি — এই সেলগুলি ব্যর্থতা কাছাকাছি না হওয়া পর্যন্ত প্রায় নামমাত্র ভোল্টেজ বজায় রাখে।

ডেটা হারানোর ধরণ (কিছু অক্ষকে প্রভাবিত করে কিন্তু সবগুলোকে নয়) একটি SRAM সেল এলাকার সাথে সামঞ্জস্যপূর্ণ যা ব্যাটারির ভোল্টেজ রিটেনশন থ্রেশহোল্ডের নিচে নেমে গেলে ডেটা হারিয়েছে।

ব্যাটারি প্রতিস্থাপন করুন, ব্যাকআপ থেকে প্যারামিটার ডেটা পুনরায় লোড করুন এবং পুনরাবৃত্তি রোধ করার জন্য নিয়মিত ব্যাটারি পরীক্ষা নির্ধারণ করুন।

প্রশ্ন ৪: CNC স্ক্রিন পাওয়ার-আপে "SRAM DATA ERROR" দেখাচ্ছে। মেশিনটি 18 মাস ধরে স্টোরেজে ছিল। কি ঘটেছে?

কোনো বাহ্যিক পাওয়ার ছাড়াই দীর্ঘমেয়াদী স্টোরেজ মানে ব্যাকআপ ব্যাটারি পুরো স্টোরেজ সময়কালে কেবল SRAM সমর্থন করেছে।

স্টোরেজের আগে সীমিত অবশিষ্ট ক্ষমতা সম্পন্ন একটি ব্যাটারি স্টোরেজ সময়কালে শেষ হয়ে যেতে পারে, যার ফলে SRAM ডেটা হারিয়েছে।

SRAM ডেটা ব্যাকআপ থেকে পুনরায় লোড করতে হবে। ব্যাটারির ভোল্টেজ পরীক্ষা করুন এবং লিথিয়াম সেলের জন্য 3.2V এর নিচে থাকলে প্রতিস্থাপন করুন।

দীর্ঘমেয়াদী স্টোরেজের জন্য, ব্যাটারির অবস্থা বজায় রাখার জন্য কন্ট্রোলারটি পর্যায়ক্রমে (প্রতি 3-6 মাস) চালু করা উচিত।

প্রশ্ন ৫: A20B-2902-0370 একটি সিরিজ 18-C কন্ট্রোলারে ব্যবহার করা কি সম্ভব যা বর্তমানে একটি ভিন্ন ভ্যারিয়েন্ট ব্যবহার করছে, যদি কানেক্টর ফিজিক্যালি ফিট করে?

ফিজিক্যাল কানেক্টর সামঞ্জস্য ইলেকট্রনিক সামঞ্জস্যের নিশ্চয়তা দেয় না।

A20B-2902 সিরিজের ভ্যারিয়েন্টগুলি একই কানেক্টর ফরম্যাট শেয়ার করতে পারে তবে ভিন্ন মেমরি ক্ষমতা, ভিন্ন FROM/SRAM অনুপাত, বা ভিন্ন ইন্টারফেস ভোল্টেজ থাকতে পারে।

ভুল ভ্যারিয়েন্ট ইনস্টল করলে কন্ট্রোলার হয় মডিউল চিনতে ব্যর্থ হতে পারে, ভুল মেমরি ক্ষমতা বরাদ্দ সহ কাজ করতে পারে, বা অ্যাড্রেস রেঞ্জ মিসম্যাচের কারণে মেমরি ফল্ট তৈরি করতে পারে।

নির্দিষ্ট কন্ট্রোলার মডেলের জন্য নথিভুক্ত সঠিক পার্ট নম্বর সর্বদা ব্যবহার করুন।
