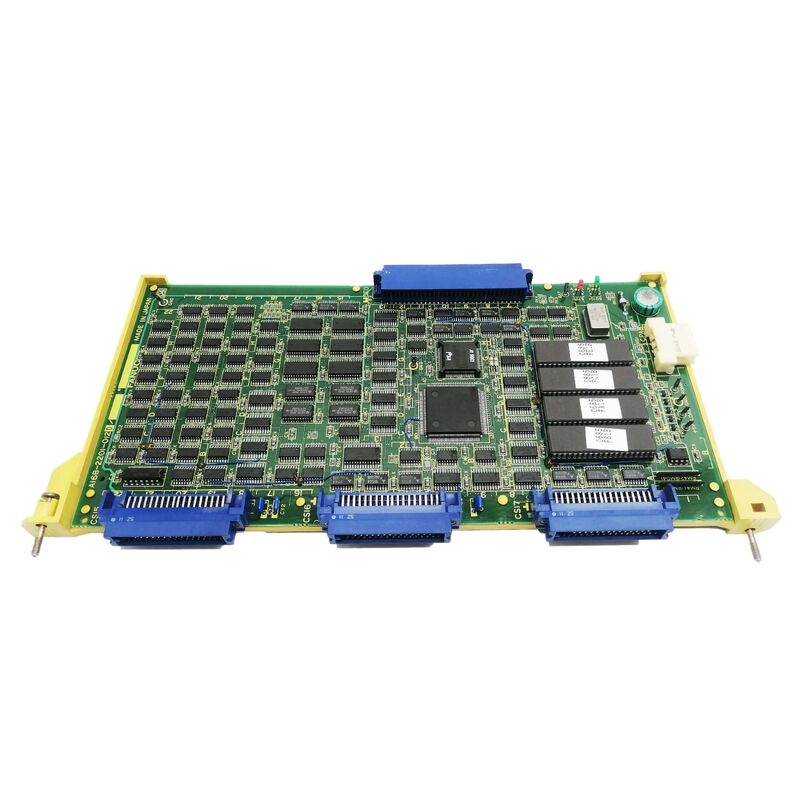

A16B-1300-0220 Fanuc PCB বোর্ড A16B13000220 AI6B-I3OO-O22O

A16B-1300-0220 | FANUC বিল্ট-ইন সেন্সর / সেন্সর সিগন্যাল রূপান্তর PCB — A16B-1300 সিরিজ / CNC পরিমাপ একীকরণ

সেন্সর সংকেত রূপান্তর — ব্রিজিং মেশিন সেন্সর এবং CNC নিয়ন্ত্রণ

A16B-1300-0220 হল একটি সিগন্যাল কনভার্সন PCB যা মেশিন টুল সেন্সর এবং FANUC CNC এর ডিজিটাল সিগন্যাল এনভায়রনমেন্টের শারীরিক পরিমাপের জগতকে সেতু করে। এর বর্ণনা দ্বারা উহ্য দুটি ফাংশন এর সম্পূর্ণ ভূমিকা প্রকাশ করে:

অন্তর্নির্মিত সেন্সর ইন্টারফেস:"বিল্ট-ইন সেন্সর" মেশিন টুলের মধ্যে এমবেড করা সেন্সরকে বোঝায় — টাচ প্রোব, পার্ট পরিমাপ সেন্সর, বা অন্যান্য সমন্বিত পরিমাপ ডিভাইস যা বাহ্যিকভাবে সংযুক্ত না করে শারীরিকভাবে মেশিনে তৈরি করা হয়। এই সেন্সরগুলি যখন একটি ওয়ার্কপিস বা রেফারেন্স পৃষ্ঠের সাথে যোগাযোগ করে তখন সংকেত তৈরি করে।

সেন্সর সংকেত রূপান্তর সার্কিট:কাঁচা সেন্সর সংকেত - সাধারণত অ্যানালগ ভোল্টেজ বা বর্তমান সংকেত, বা সাধারণ অন/অফ সুইচিং পরিচিতিগুলি - অবশ্যই কন্ডিশন্ড এবং ডিজিটাল সিগন্যাল ফর্ম্যাটে রূপান্তরিত হতে হবে যা CNC এর ইনপুট সার্কিট্রি প্রত্যাশা করে। A16B-1300-0220 এই রূপান্তরটি সম্পাদন করে:

• অ্যানালগ থেকে ডিজিটাল রূপান্তরঅ্যানালগ আউটপুট উত্পাদনকারী সেন্সরগুলির জন্য (ফোর্স সেন্সর, দূরত্ব সেন্সর, ক্যাপাসিটিভ পরিমাপ সিস্টেম)
• সিগন্যাল কন্ডিশনারসিএনসি প্রক্রিয়াকরণের আগে কাঁচা সেন্সর সংকেতগুলিকে প্রসারিত করতে, ফিল্টার করতে বা পুনরায় আকার দিতে
• স্তর রূপান্তরসেন্সরের সিগন্যাল ভোল্টেজ এবং CNC এর লজিক ইনপুট ভোল্টেজ লেভেলের মধ্যে
• আলাদা করাসেন্সর সার্কিট এবং এর মধ্যে, মেশিন বডি থেকে শব্দ বা ক্ষণস্থায়ী ভোল্টেজগুলি সিএনসিতে পৌঁছানো প্রতিরোধ করে

মূল পণ্য তথ্য

কেন সিএনসি অ্যাপ্লিকেশনগুলিতে সিগন্যাল রূপান্তর বিষয়গুলি

মেশিন টুল সেন্সর এমন পরিবেশে সিগন্যাল তৈরি করে যা CNC কন্ট্রোলারের ইলেকট্রনিক্স পরিবেশ থেকে মৌলিকভাবে আলাদা:

বৈদ্যুতিক শব্দ:মেশিন টুলস সার্ভো ড্রাইভ, স্পিন্ডল ড্রাইভ, হাইড্রোলিক সোলেনয়েড এবং আর্ক ওয়েল্ডিং সরঞ্জাম থেকে যথেষ্ট ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ তৈরি করে। মেশিনের বৈদ্যুতিক ক্যাবিনেটের মধ্য দিয়ে চলমান সেন্সর ওয়্যারিং এই শব্দটি তুলে নেয়। সংকেত কন্ডিশনার ছাড়া, শব্দ পরিমাপের সংকেতকে দূষিত করে।

সংকেত বিন্যাস অমিল:সেন্সরগুলি অ্যানালগ ভোল্টেজ (0–10V, 4–20mA) বা ডিফারেনশিয়াল সিগন্যাল আউটপুট করতে পারে যা CNC-এর স্ট্যান্ডার্ড ডিজিটাল ইনপুটগুলি সরাসরি প্রক্রিয়া করতে পারে না। সিগন্যাল রূপান্তর এই ফর্ম্যাটগুলিকে CNC-সামঞ্জস্যপূর্ণ ডিজিটাল ইনপুটগুলিতে ম্যাপ করে।স্থল বিচ্ছিন্নতা:মেশিনের সাথে যান্ত্রিকভাবে সংহত সেন্সরগুলির CNC কন্ট্রোলার থেকে বিভিন্ন গ্রাউন্ড রেফারেন্স থাকতে পারে। বিচ্ছিন্নতা গ্রাউন্ড লুপ এবং তাদের সম্পর্কিত পরিমাপ ত্রুটি প্রতিরোধ করে। A16B-1300-0220 এই সমস্ত সমস্যার সমাধান করে — সেন্সরের কাঁচা আউটপুটকে একটি পরিষ্কার, সঠিকভাবে ফর্ম্যাট করা সংকেতে রূপান্তর করে যা CNC পরিমাপ, নিয়ন্ত্রণ এবং প্রতিক্রিয়ার জন্য ব্যবহার করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

অন্তর্নির্মিত অংশ পরিমাপ ত্রুটি:ইন্টিগ্রেটেড টাচ-প্রোব পরিমাপ সহ একটি FANUC CNC মেশিনিং সেন্টার পরিমাপের যথার্থতা হারায় বা সেন্সর যোগাযোগ অ্যালার্ম তৈরি করে। A16B-1300-0220 সংকেত রূপান্তর বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন সঠিক পরিমাপ সংকেত রূপান্তর পুনরুদ্ধার করে।

CNC সেন্সর ইন্টিগ্রেশন রক্ষণাবেক্ষণ:অন্তর্নির্মিত পরিমাপ সেন্সর সহ একটি FANUC CNC মেশিন টুল নিয়ন্ত্রণ বোর্ড রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। A16B-1300-0220 পরিমাপ সিস্টেমের জন্য সঠিক সংকেত কন্ডিশনার নিশ্চিত করতে প্রতিস্থাপন করা হয়েছে।

FAQ

প্রশ্ন 1: A16B-1300-0220 কোন ধরণের সেন্সরগুলির সাথে ইন্টারফেস করে?

"বিল্ড ইন সেন্সর" বর্ণনাটি মেশিন টুলের মধ্যে শারীরিকভাবে একত্রিত সেন্সরগুলির পরামর্শ দেয় — সাধারণত স্পর্শ প্রোব (রেনিশা, FANUC-ব্র্যান্ডেড), ইন-স্পিন্ডল পরিমাপ প্রোব, বা ওয়ার্কপিস উপস্থিতি সেন্সর। সংকেত রূপান্তর সার্কিট এই অন্তর্নির্মিত সেন্সরগুলির নির্দিষ্ট বৈদ্যুতিক বৈশিষ্ট্যগুলিকে মিটমাট করে। প্রযোজ্য FANUC মেশিন টুল এবং CNC ডকুমেন্টেশন থেকে সামঞ্জস্যপূর্ণ সেন্সর প্রকারগুলি নিশ্চিত করুন৷

প্রশ্ন 2: A16B-1300-0220 কি একটি আদর্শ I/O বোর্ডের মতো?

নং স্ট্যান্ডার্ড I/O বোর্ডগুলি (যেমন A16B-1212-0221 I/O কার্ড C6 এই সেশনে নিশ্চিত করা হয়েছে) ডিজিটাল অন/অফ মেশিন I/O সিগন্যালগুলি পরিচালনা করে — সুইচ, সোলেনয়েড, ল্যাম্প৷ A16B-1300-0220 হল পরিমাপ সেন্সরগুলির জন্য বিশেষভাবে একটি সংকেত রূপান্তর বোর্ড, অতিরিক্ত কন্ডিশনিং, রূপান্তর এবং বিচ্ছিন্নতা প্রদান করে যা নির্ভুলতা পরিমাপ সার্কিটগুলি আদর্শ I/O কার্যকারিতার বাইরে প্রয়োজন।

প্রশ্ন 3: A16B-1300-0220 প্রতিস্থাপনের জন্য কি কোনো সেন্সর পুনঃক্রমিককরণের প্রয়োজন হয়?

সিগন্যাল রূপান্তর বোর্ড যা লাভ বা অফসেট সমন্বয় উপাদান অন্তর্ভুক্ত প্রতিস্থাপনের পরে পরিমাপ নির্ভুলতা প্রভাবিত করতে পারে। রিক্যালিব্রেশন প্রয়োজন কিনা তা নির্দিষ্ট সেন্সর সিস্টেমের উপর নির্ভর করে এবং নতুন বোর্ডের রূপান্তর বৈশিষ্ট্যগুলি মূলের সাথে মেলে কিনা। প্রযোজ্য FANUC পরিমাপ সিস্টেম ডকুমেন্টেশন থেকে নিশ্চিত করুন।

Q4: A16B-1300-0220 ব্যর্থতা কি CNC এর অক্ষ সার্ভো নিয়ন্ত্রণকে প্রভাবিত করে?

সেন্সর সংকেত রূপান্তর বোর্ড ব্যর্থতা পরিমাপ ফাংশন প্রভাবিত করে — অংশ পরিমাপ, প্রোব চক্র, এবং সেন্সর-ভিত্তিক প্রতিক্রিয়া — কিন্তু সাধারণত CNC এর প্রাথমিক অক্ষ সার্ভো নিয়ন্ত্রণ প্রভাবিত করে না। সিএনসি প্রোগ্রাম করা স্থানাঙ্ক ব্যবহার করে মেশিনিং চালিয়ে যায়; শুধুমাত্র সেন্সর-নির্ভর ফাংশন (পরিমাপ ম্যাক্রো, সেন্সর-ট্রিগার অপারেশন) প্রভাবিত হয়।
