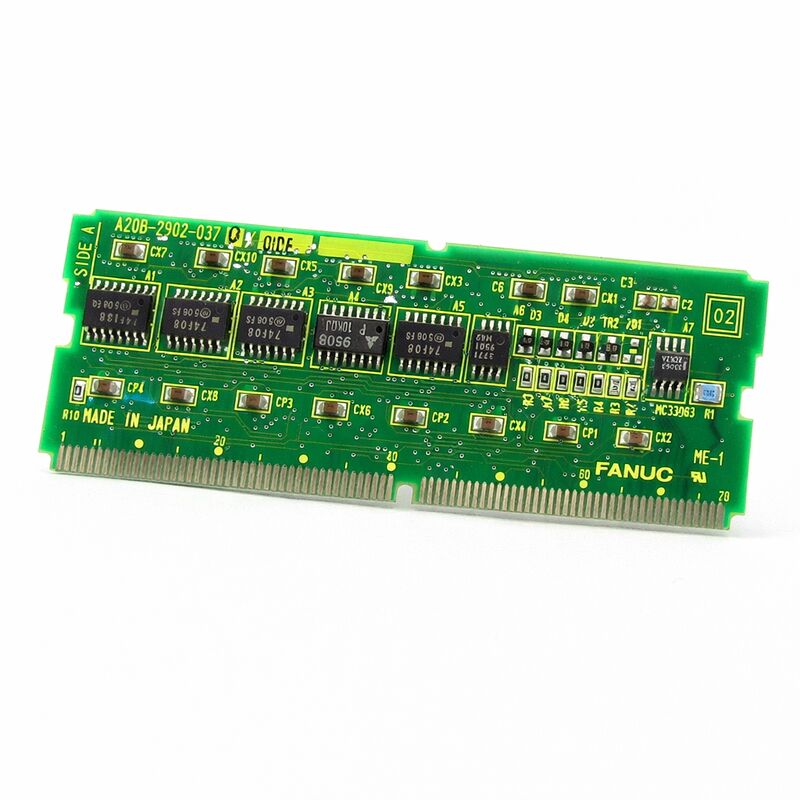

Fanuc A20B-2902-0302 কন্যা বোর্ড A20B29020302 A2OB-29O2-O3O2

FANUC A20B-2902-0302 ∙ SRAM মেমোরি মডিউল ∙ সিরিজ 16 / 18 / 160 / 180 মডেল সি, পাওয়ার মেট-এইচ, জাপান মূল

পার্ট নম্বরঃA20B-2902-0302

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃএসআরএএম মেমোরি মডিউল (এসএমডি কন্যা বোর্ড)

মেমরি টাইপঃএসআরএএম (স্ট্যাটিক র্যাম ∙ ব্যাটারি-সমর্থিত, ব্যাটারির সাথে অ-অস্থায়ী)

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 16/18/160/180 মডেল সি, পাওয়ার মেট-এইচ (পজিশন ডেটা সহ)

ডিজাইনঃSMD প্লাগ-ইন কন্যা বোর্ড

সংক্ষিপ্ত বিবরণ

A20B-2902-0302 হল FANUC এর A20B-2902 সিরিজের একটি SRAM মেমরি মডিউল। এটি সিরিজ 16/18/160/180 মডেল C পরিবারের FANUC CNC কন্ট্রোলারগুলির জন্য স্ট্যাটিক RAM স্টোরেজ সরবরাহ করে,এবং পাওয়ার মেট-এইচ কন্ট্রোলারে একটি নথিভুক্ত অ্যাপ্লিকেশন বহন করে যেখানে এটি অবস্থান ডেটা স্টোরেজ সমর্থন করে.

এটি একটি সারফেস মাউন্ট (এসএমডি) কন্যা বোর্ড যা একটি কম্প্যাক্ট প্লাগ-ইন মডিউল যা নিয়ামকের অভ্যন্তরে হোস্ট পিসিবি-তে একটি ডেডিকেটেড সকেটে বসে।

এসআরএএম হ'ল সেই মেমরি প্রযুক্তি যা পাওয়ার চক্রের মধ্যে সংরক্ষণ করা আবশ্যক তবে অপারেশন চলাকালীন এটি লেখার প্রয়োজন। এটি ফ্ল্যাশ মেমরির চেয়ে দ্রুত,আরো অনেক লেখার চক্র সহ্য করে, এবং যখন প্রধান শক্তি বন্ধ থাকে তখন তার ডেটা ধরে রাখতে কেবলমাত্র একটি ছোট অবিচ্ছিন্ন প্রবাহের প্রয়োজন হয়।

একটি সিএনসি নিয়ামকের জন্য, এসআরএএম স্বাভাবিক মেশিন ব্যবহারের সময় বিবর্তিত তথ্য ধারণ করেঃ অংশ প্রোগ্রাম স্টোরেজ, পরামিতি টেবিল, টুল এবং কাজ অফসেট তথ্য, এবং পাওয়ার মেট-এইচ ক্ষেত্রে,অক্ষের অবস্থানের তথ্য যা শক্তি চক্র জুড়ে সঠিক অবস্থান পরিচালনার অনুমতি দেয়.

সিরিজ 16/18/160/180 মডেল সি ফ্যানুকের সিএনসি ইতিহাসে একটি গুরুত্বপূর্ণ প্রজন্ম ছিল।

16/18 মডেল সি ফ্যানুকের আধুনিক ডিজিটাল সার্ভো আর্কিটেকচার এবং কমপ্যাক্ট কন্ট্রোলারের ফর্ম ফ্যাক্টরের রূপান্তরকে উপস্থাপন করেছিল।১৬০ এবং ১৮০ নামকরণগুলি বহু-পথ এবং প্রসারিত অক্ষের কনফিগারেশনের জন্য প্ল্যাটফর্মটি প্রসারিত করেছে.

পাওয়ার মেট-এইচ একটি কমপ্যাক্ট এক-অক্ষের সিএনসি যা নির্দিষ্ট মেশিন নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য নিবেদিত ছিল - প্যালেট চেঞ্জার, লোডার অক্ষ এবং অনুরূপ সহায়ক গতি সিস্টেম।এই সমস্ত সিস্টেম তাদের প্রসারিত SRAM প্রয়োজনীয়তার জন্য A20B-2902 মেমরি মডিউল পরিবার ব্যবহার করে.

মূল বৈশিষ্ট্যাবলী

এসআরএএম প্রযুক্তি এবং ব্যাটারি ব্যাকআপ

স্ট্যাটিক র্যাম প্রতিটি বিট ডেটা সঞ্চয় করার জন্য ফ্লিপ-ফ্লপ সার্কিট ব্যবহার করে। প্রতিটি বিট দুটি স্থিতিশীল অবস্থায় লক করা দুটি ক্রস-কপলড ট্রানজিস্টর দ্বারা রাখা হয়।

এই কাঠামোটি DRAM এর চেয়ে বেশি জটিল যা প্রতি বিটে একটি একক ক্যাপাসিটর ব্যবহার করে তবে সুবিধাটি হ'ল ডেটা স্টেট সত্যই স্থিতিশীল।

যতক্ষণ বিদ্যুৎ সরবরাহ করা হয়, ততক্ষণ ডেটা ড্রিফট হয় না বা পর্যায়ক্রমিক রিফ্রেশের প্রয়োজন হয় না। এটি এসআরএএমকে দ্রুত এবং ধারাবাহিক করে তোলে।

কন্ট্রোলার বন্ধ হলে, ডিআরএমের তুলনায় এসআরএমের ফ্লিপ-ফ্লপ স্ট্রাকচারগুলো বেশি বিদ্যুৎ খরচ করে।একটি ব্যাটারি ফ্লিপ-ফ্লপ রাজ্য অক্ষত রাখতে প্রয়োজনীয় ছোট বর্তমান সরবরাহ করার জন্য গ্রহণ করে. সিএমওএস এসআরএএম ∙ ফ্যানুকের মেমরি মডিউলগুলিতে ব্যবহৃত প্রযুক্তি ∙ ট্রানজিস্টর ডিজাইনের মাধ্যমে এই স্থির বর্তমানকে নাটকীয়ভাবে হ্রাস করে,একটি ছোট লিথিয়াম ব্যাটারিকে সাধারণ অবস্থার অধীনে বছরের পর বছর ধরে SRAM সামগ্রী বজায় রাখার অনুমতি দেয়.

যখন ব্যাটারি ভোল্টেজ SRAM এর ধারণের প্রান্তিকের নিচে পড়ে, তখন ফ্লিপ-ফ্লপ রাজ্যগুলি অস্থির হয়ে যায়। ডেটা হারিয়ে যায় ধীরে ধীরে,সেলগুলি বিচ্ছিন্নভাবে ব্যর্থ হয় যতক্ষণ না ডেটা প্যাটার্নটি পুরোপুরি দূষিত হয়, অথবা হঠাৎ করে, যদি ভোল্টেজ তীব্রভাবে কমে যায়।

FANUC নিয়ামকগুলি ব্যাক-আপ ব্যাটারি ভোল্টেজ পর্যবেক্ষণ করে এবং সমালোচনামূলক প্রান্তিক সীমা পৌঁছানোর আগে একটি কম ব্যাটারি এলার্ম তৈরি করে, যা প্রতিরোধমূলক প্রতিস্থাপনের জন্য একটি উইন্ডো সরবরাহ করে।

পাওয়ার মেট-এইচ এবং অবস্থান তথ্য

পাওয়ার মেট-এইচ ফ্যানুকের নিয়ন্ত্রণ পণ্য পরিসরের মধ্যে একটি নির্দিষ্ট অ্যাপ্লিকেশন ডোমেনের প্রতিনিধিত্ব করে।পাওয়ার মেট-এইচ একটি বিশেষ এক-অক্ষের নিয়ামক যা সহায়ক মেশিন ফাংশনগুলির জন্য ডিজাইন করা হয়েছে, একটি প্যালেট শাটল অক্ষ, একটি অংশ লোডিং আর্ম অক্ষ। এর ভূমিকা একটি একক উদ্দেশ্যে গতি পরিচালনা, মেশিনের প্রধান সিএনসির সাথে নিবিড়ভাবে সংহত।

পাওয়ার মেট-এইচ অ্যাপ্লিকেশনে A20B-2902-0302 এর অবস্থান ডেটা ফাংশন সহজ কিন্তু সমালোচনামূলক।

একটি পাওয়ার চক্রের পরে সঠিকভাবে অপারেশন পুনরায় শুরু করার জন্য নিয়ামককে বর্তমান অক্ষের অবস্থান জানতে হবে। এই অবস্থান ডেটা এসআরএমে সংরক্ষণ করা হয়, যা অপারেশন চলাকালীন অবিচ্ছিন্নভাবে আপডেট করা হয়।

যদি এই অবস্থানের তথ্য হারিয়ে যায়, ব্যাটারি ব্যর্থতা, SRAM দূষিত, বা মডিউল প্রতিস্থাপন, নিয়ামক তার অক্ষের অবস্থান নিশ্চিত করতে পারে না।অক্ষটি নিরাপদে স্বয়ংক্রিয় অপারেশন পুনরায় শুরু করার আগে একটি রেফারেন্স পজিশন রিটার্ন (শূন্য রিটার্ন বা হোম অপারেশন) প্রয়োজন.

এই অবস্থান তথ্যের প্রয়োজনীয়তা পাওয়ার মেট-এইচ অ্যাপ্লিকেশনগুলির জন্য ব্যাটারি স্বাস্থ্যকে বিশেষভাবে গুরুত্বপূর্ণ করে তোলে। একটি প্রধান সিএনসি নিয়ামকের বিপরীতে যেখানে প্যারামিটার ক্ষতি অসুবিধাজনক তবে ব্যাকআপ থেকে পুনরুদ্ধারযোগ্য,পাওয়ার মেট-এইচ-এ অবস্থানের তথ্য হারাতে মেশিনে একটি শারীরিক রেফারেন্স অপারেশন প্রয়োজন।

স্বয়ংক্রিয় ট্রান্সফার লাইন অ্যাপ্লিকেশনগুলিতে যেখানে পাওয়ার মেট-এইচ একটি ঘন ঘন সাইক্লিং সহায়ক অক্ষ নিয়ন্ত্রণ করে, ব্যাটারি রক্ষণাবেক্ষণ একটি নিয়মিত রক্ষণাবেক্ষণ কাজ।

মডিউল প্রতিস্থাপন এবং তথ্য ব্যবস্থাপনা

A20B-2902-0302 মডিউল প্রতিস্থাপনের ফলে সর্বদা ফাঁকা SRAM হয়।

সিরিজ 16/18 মডেল সি অ্যাপ্লিকেশনগুলির জন্য এর অর্থ হল যে SRAM ব্যাংকে পূর্বে সংরক্ষিত সমস্ত ডেটা হারিয়ে গেছেঃ অংশ প্রোগ্রাম (যদি SRAM এ সংরক্ষিত হয়), কাজের অফসেট,এবং এসআরএএম স্টোরেজে বরাদ্দ করা যেকোনো ডাটা রেজিস্টার.

মডিউল প্রতিস্থাপনের আগে, সিএনসি নিয়ামকের মেমরির সম্পূর্ণ ব্যাকআপ নিন।

এই ব্যাকআপটি পরামিতি, টুল ডেটা, ওয়ার্ক অফসেট, পিএমসি ডেটা টেবিল এবং অংশ প্রোগ্রামগুলি ক্যাপচার করা উচিত।

ব্যাক-আপ মিডিয়া, সাধারণত একটি পিসি, আরএস-২৩২ সিরিয়াল সংযোগ বা ইউএসবি স্টোরেজের মাধ্যমে, অ্যাক্সেসযোগ্য হতে হবে এবং মডিউলটি অপসারণের আগে ব্যাক-আপটি সম্পূর্ণ হিসাবে যাচাই করা উচিত।

প্রতিস্থাপন মডিউল ইনস্টল করার পরে এবং নিয়ামকটি চালু করার পরে, ব্যাকআপ থেকে পুনরুদ্ধার করুন।

পুনরুদ্ধার সম্পূর্ণ হয়েছে কিনা তা নিশ্চিত করার জন্য ব্যাকআপের সাথে প্রতিটি ডেটা বিভাগ যাচাই করুন।

পাওয়ার-মেট-এইচ অ্যাপ্লিকেশনের জন্য, অক্ষের অবস্থানের রেফারেন্স প্রতিষ্ঠার জন্য ডেটা পুনরুদ্ধারের পরে একটি রেফারেন্স পজিশন রিটার্ন সম্পাদন করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সিরিজ 16-সি কন্ট্রোলারটি পাওয়ার-অন করার সময় এসআরএমের জন্য একটি মেমরি ত্রুটি অ্যালার্ম দেখায়। সমস্ত ডেটা রাতারাতি হারিয়ে গেছে বলে মনে হচ্ছে। ব্যাটারিটি 3.1V হিসাবে পরীক্ষা করা হয়েছে। কী ঘটেছে?

একটি লিথিয়াম ব্যাটারি সেলের ৩.১ ভোল্টেজ রিডিং থেকে বোঝা যায় যে এটি তার ব্যবহারের জীবনের শেষের কাছাকাছি। লিথিয়াম সেলগুলি ব্যর্থতার খুব কাছাকাছি পর্যন্ত প্রায় নামমাত্র ভোল্টেজ বজায় রাখে।

এসআরএএম ধারণের জন্য সমালোচনামূলক প্রান্তিক সাধারণত ২.০-২.৫ ভোল্টের কাছাকাছি থাকে, তবে ব্যাটারির অভ্যন্তরীণ প্রতিরোধ বয়স বাড়ার সাথে সাথে বৃদ্ধি পায়,যার অর্থ লোডের অধীনে কার্যকর ভোল্টেজ খোলা সার্কিট রিডিংয়ের চেয়ে কম.

ডেটা হ্রাস থেকে বোঝা যায় যে ব্যাটারি রাতারাতি পাওয়ার অফের সময় আর এসআরএএম বজায় রাখতে পারে না। ব্যাটারি এবং এসআরএএম ডেটা প্রতিস্থাপন করুন এবং ভবিষ্যতে নিয়মিত ব্যাটারি চেক করার সময়সূচী করুন।

প্রশ্ন ২ঃ পাওয়ার মেট-এইচ পাওয়ার বিচ্ছিন্ন হওয়ার পরে অবস্থান তথ্য ত্রুটি দেখায়। এটি মেশিন অপারেশন জন্য কী বোঝায়?

পাওয়ার মেট-এইচ-এ অবস্থানের তথ্যের ত্রুটি মানে পাওয়ার বিচ্ছিন্নতার সময় এসআরএমের সঞ্চিত অক্ষের অবস্থান ক্ষতিগ্রস্ত বা হারিয়ে গেছে।

কন্ট্রোলারটি অক্ষের অবস্থান জানে না এবং তার অবস্থানের রেফারেন্স পুনরুদ্ধার না করে এটি নিরাপদে স্বয়ংক্রিয় অপারেশন পুনরায় শুরু করতে পারে না।

অক্ষকে তার নির্ধারিত হোম পজিশনে সরানোর জন্য একটি ম্যানুয়াল রেফারেন্স পজিশন রিটার্ন (রেফারেন্স পয়েন্ট রিটার্ন অপারেশন) সম্পাদন করুন।

একবার নিয়ামক রেফারেন্স পুনরায় স্থাপন করলে, অবস্থান তথ্য সংরক্ষণ পুনরায় শুরু হয় এবং স্বয়ংক্রিয় অপারেশন চালিয়ে যেতে পারে।

প্রশ্ন 3: A20B-2902-0302 কি সিরিজ 18 মডেল সি এর মেমরি সম্প্রসারণের জন্য ব্যবহার করা যেতে পারে যা বর্তমানে শুধুমাত্র FROM স্টোরেজ আছে, কোন অতিরিক্ত SRAM নেই?

সিরিজ ১৮ মডেল সি-তে এসআরএএম ক্যাপাসিটি যোগ করার জন্য উপলব্ধ মেমরি এক্সপেনশন সকেটের জন্য একটি সামঞ্জস্যপূর্ণ মডিউল এবং অতিরিক্ত এসআরএএম চিনতে উপযুক্ত সফটওয়্যার কনফিগারেশন প্রয়োজন।-0302 মডিউলটি প্রধান বোর্ডের সকেট টাইপের সাথে মেলে.

সিরিজ 18-সি হার্ডওয়্যার ম্যানুয়ালের মেমরি কনফিগারেশন টেবিলটি পরীক্ষা করে দেখুন যে -0302 ব্যবহারের নির্দিষ্ট বোর্ড সংশোধনের জন্য একটি সম্প্রসারণ বিকল্প হিসাবে তালিকাভুক্ত করা হয়েছে।

কিছু কন্ট্রোলার নতুন ইনস্টল করা SRAM সক্রিয় করার জন্য একটি সফটওয়্যার পরামিতি পরিবর্তন প্রয়োজন।

প্রশ্ন 4: সিএনসি সফটওয়্যার আপগ্রেড করার পরে, এসআরএএম মডিউলটি একটি ক্ষমতা ত্রুটি দেখায়। মডিউলটি পরিবর্তন করা হয়নি। সমস্যাটি কী?

একটি সফটওয়্যার আপগ্রেড SRAM ঠিকানা মানচিত্র বা প্রত্যাশিত মেমরি কনফিগারেশন পরিবর্তন করতে পারে।

নতুন সফটওয়্যার সংস্করণটি আপগ্রেডের আগে উপস্থিত অন্য SRAM ক্ষমতা বা একটি ভিন্ন মডিউল কনফিগারেশন আশা করতে পারে।

মেমরি কনফিগারেশনের পরিবর্তনের জন্য সফটওয়্যার আপগ্রেড ডকুমেন্টেশন পরীক্ষা করুন।

এটি সম্ভব যে আপগ্রেডের জন্য একটি ভিন্ন এসআরএএম মডিউল প্রয়োজন, অথবা নতুন সফ্টওয়্যার সংস্করণের জন্য ইনস্টল করা মেমরি লেআউটটি সঠিকভাবে সংজ্ঞায়িত করার জন্য একটি পরামিতি সেটিং আপডেট করা দরকার।

প্রশ্ন 5: প্রতিস্থাপন মডিউল A20B-2902-0302 মূল থেকে একটি ভিন্ন সংশোধন উপসর্গ আছে (যেমন, /01A বনাম /02A) । এটি একটি উদ্বেগ?

FANUC পার্ট নম্বরে ছোট সংশোধন উপসর্গগুলি সাধারণত PCB লেআউট সংশোধন বা উপাদান প্রতিস্থাপনকে নির্দেশ করে যা একই ফাংশন বজায় রাখে।

বেশিরভাগ ক্ষেত্রে, একই বেস পার্ট নম্বরের মধ্যে একটি পরবর্তী সংশোধন সরাসরি পূর্ববর্তী একের সাথে বিনিময়যোগ্য।

তবে, যদি কোন সন্দেহ থাকে, সংশোধিত মডিউল ইনস্টল করার আগে নির্দিষ্ট নিয়ামক মডেলের রক্ষণাবেক্ষণ ডকুমেন্টেশন বা যোগ্যতাসম্পন্ন FANUC পরিষেবা সংস্থান সঙ্গে সামঞ্জস্যতা নিশ্চিত করুন।
