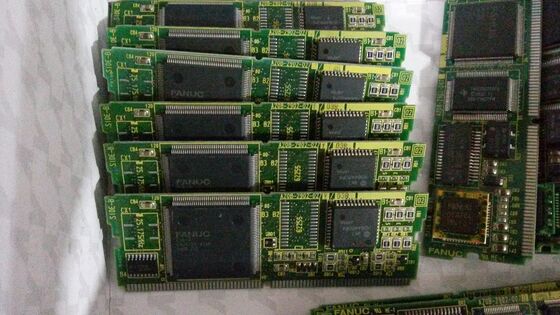

ব্যবহৃত FANUC A20B-2902-0270 A20B29020270 A2OB-29O2-O27O

A20B-2902-0270∙ FANUC সিরিজ 16/18 মডেল B 14-ইঞ্চি রঙিন সিআরটি কন্ট্রোল মডিউল Option 1 বোর্ড / 16-বি / 18-বি / 160-বি / 180-বি

একটি সিআরটি কন্ট্রোল মডিউল কি করে

একটি সিএনসি মেশিন টুল অপারেটর ডিসপ্লে মাধ্যমে সিএনসির সাথে যোগাযোগ করে, অক্ষের অবস্থান পর্যবেক্ষণ করে, যন্ত্রপাতি অফসেট প্রবেশ করে, অক্ষের অবস্থান পর্যবেক্ষণ করে।এই ডিসপ্লেটির গুণমান এবং স্পষ্টতা সরাসরি প্রভাবিত করে যে অপারেটর তাদের কাজটি দক্ষতার সাথে এবং নিরাপদে করতে পারে.

FANUC সিরিজ ১৬/১৮ মডেল বি সিএনসিতে, ডিসপ্লে সেকশন দুটি অংশ নিয়ে গঠিতঃ

সিআরটি মনিটর(ভৌতিক টিউব এবং হাউজিং): অপারেটর দ্বারা দেখা চিত্র প্রদর্শন করে।

CRT নিয়ন্ত্রণ মডিউল (A20B-2902-0270): সিএনসির ডিসপ্লে লজিক এবং মনিটরের মধ্যে ইলেকট্রনিক ইন্টারফেস। এই মডিউলটি সিএনসির সিপিইউ সিস্টেম থেকে ডিসপ্লে ডেটা গ্রহণ করে,এটিকে ১৪ ইঞ্চি রঙিন সিআরটি দ্বারা প্রয়োজনীয় ভিডিও সংকেতগুলিতে ফরম্যাট করে, এবং মনিটরের ডিফ্লেকশন এবং রঙ সার্কিট চালায়।

যখন A20B-2902-0270 মডিউলটি ব্যর্থ হয়, প্রদর্শনটি ফাঁকা হয়ে যায়, ক্ষতিগ্রস্থ সামগ্রী দেখায়, বা ত্রুটি প্যাটার্ন তৈরি করেকিন্তু অপারেটর চাক্ষুষ ইন্টারফেস হারায়.

পণ্য সম্পর্কিত মূল তথ্য

রঙিন প্রদর্শন ∙ কেন এটি ১৬/১৮-বি প্রজন্মের জন্য গুরুত্বপূর্ণ

FANUC সিরিজ ১৬/১৮ মডেল বি প্ল্যাটফর্মটি সিরিজ ৬, ১০ এবং আগের ১৬/১৮ প্রজন্মের ব্যবহৃত পূর্ববর্তী একরঙের ডিসপ্লে থেকে একটি আপগ্রেড পথ হিসাবে রঙ প্রদর্শন ক্ষমতা চালু করেছিল।রঙ সিএনসি অপারেটর কর্মপ্রবাহের জন্য ব্যবহারিক সুবিধা এনেছে:

প্রোগ্রাম প্রদর্শনঃবিভিন্ন ধরনের জি-কোড ব্লক ∙ গতির কমান্ড, প্রস্তুতিমূলক ফাংশন, বিভিন্ন কোড ∙ বিভিন্ন রঙে প্রদর্শিত হতে পারে,একটি প্রোগ্রাম স্ক্যান করা এবং নির্দিষ্ট ধরণের সামগ্রী সনাক্ত করা সহজ করে তোলে.

এলার্ম এবং বার্তা হাইলাইট করাঃঅ্যালার্ম বার্তা এবং অপারেটরের রঙিন অনুরোধগুলি একক রঙের পাঠ্যের তুলনায় তাত্ক্ষণিক মনোযোগ আকর্ষণ করে।

গ্রাফিক্যাল টুল পাথ প্রদর্শনঃরঙিন সরঞ্জাম পথ গ্রাফিক্স অপারেটরকে বিভিন্ন টুলিং পাসগুলির মধ্যে পার্থক্য করতে, অ্যাক্সেস এবং পুনরুদ্ধারের গতি থেকে কাটা পথগুলি সনাক্ত করতে দেয়,এবং প্রোগ্রাম চালানোর আগে চাক্ষুষভাবে যাচাই করুন.

A20B-2902-0270 সিআরটি নিয়ন্ত্রণ ইলেকট্রনিক্স সরবরাহ করে যা 14 ইঞ্চি মনিটরে এই রঙ প্রদর্শন সম্ভব করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

১৮-বি সিএনসিতে ফাঁকা প্রদর্শনঃএকটি FANUC সিরিজ 18-B মেশিনিং সেন্টারে একটি কার্যকরী CNC ¢ অক্ষ স্বাভাবিকভাবে চলতে থাকে, স্পিন্ডল চালু হয়, এবং প্রোগ্রাম ¢ চালানো হয় কিন্তু 14 ইঞ্চি রঙিন প্রদর্শন কোনও চিত্র দেখায় না।A20B-2902-0270 CRT কন্ট্রোল মডিউলকে ব্যর্থ উপাদান হিসেবে চিহ্নিত করা হয়েছে. প্রতিস্থাপন CNC এর গতি ফাংশন প্রভাবিত ছাড়া রঙ প্রদর্শন পুনরুদ্ধার.

প্রদর্শন রঙের দুর্নীতিঃএকটি সিরিজ 16-বি সিএনসির 14-ইঞ্চি সিআরটি চিত্র জুড়ে বিকৃত রঙ, ঝলকানি বা লাইন দেখায়। মনিটর নিজেই একটি বহিরাগত সংকেত দিয়ে সঠিকভাবে পরীক্ষা করে;ত্রুটিটি A20B-2902-0270 মডিউলে. প্রতিস্থাপন সঠিক রঙ রেন্ডার পুনরুদ্ধার করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2902-0270 কি ১৪ ইঞ্চি মনিটরের জন্য নির্দিষ্ট, অথবা এটি অন্যান্য স্ক্রিনের আকার চালাতে পারে?

A20B-2902-0270 হল 14 ইঞ্চি রঙিন মনিটরের জন্য CRT নিয়ন্ত্রণ মডিউল। এই মডিউল দ্বারা উত্পন্ন সময় এবং সিঙ্ক পরামিতিগুলি 14 ইঞ্চি CRT এর বিচ্যুতির প্রয়োজনীয়তার জন্য ক্যালিব্রেট করা হয়।একটি উল্লেখযোগ্যভাবে ভিন্ন পর্দার আকার (9 ইঞ্চি) সঙ্গে এটি ব্যবহার, 12-ইঞ্চি) ভুল জ্যামিতি এবং সিঙ্ক টাইমিং তৈরি করবে। 9-ইঞ্চি একরঙের সিস্টেমের জন্য, সঠিক মডিউলটি A20B-2900 সিরিজের একটি ভিন্ন অংশ নম্বর।

প্রশ্ন ২ঃ A20B-2902-0270 কে নতুন A20B-2902-0271 বা অনুরূপ রূপগুলির সাথে প্রতিস্থাপন করা যেতে পারে?

A20B-2902-027x পরিসরের পার্শ্ববর্তী অংশের নম্বরগুলি একই CRT নিয়ন্ত্রণ মডিউলের পরবর্তী সংশোধন বা রূপান্তর হতে পারে, সম্ভাব্যভাবে ছোটখাট উপাদান আপডেট সহ।একটি ভিন্ন উপসর্গ বৈকল্পিক একই বিকল্প 1 বোর্ডের সাথে পিছনে সামঞ্জস্যপূর্ণ কিনা তা নির্ভর করে যে বিকল্প 1 বোর্ডের সকেট ইন্টারফেস অপরিবর্তিত কিনা. একটি ভিন্ন উপসর্গ প্রতিস্থাপন করার আগে CNC এর খুচরা যন্ত্রাংশ ডকুমেন্টেশন থেকে সামঞ্জস্যতা নিশ্চিত করুন।

প্রশ্ন 3: সিআরটি কন্ট্রোল মডিউলের ব্যর্থতা কি সিএনসি প্রোগ্রামের কার্যকরকরণকে প্রভাবিত করে?

না. সিএনসির প্রদর্শন ব্যবস্থা তার গতি নিয়ন্ত্রণ এবং প্রোগ্রাম কার্যকরকরণ ফাংশন থেকে পৃথক। একটি ব্যর্থ CRT নিয়ন্ত্রণ মডিউল প্রদর্শন ফাঁকা বা ভুল বিষয়বস্তু প্রদর্শন করে,কিন্তু সিএনসি প্রোগ্রাম চালিয়ে যাচ্ছে, পিএমসি লজিক সাড়া, এবং স্বাভাবিকভাবে সার্ভো অক্ষ নিয়ন্ত্রণ. মেশিন একটি ব্যর্থ প্রদর্শন সঙ্গে কাজ চালিয়ে যেতে পারেন,যদিও অপারেটরের দৃষ্টিভঙ্গি প্রতিক্রিয়া ছাড়া ✓ উত্পাদন প্রক্রিয়ার উপর নির্ভর করে সম্ভাব্য অনিরাপদ অবস্থা.

প্রশ্ন ৪ঃ কোন লক্ষণগুলি একটি ব্যর্থ A20B-2902-0270 কে একটি ব্যর্থ CRT মনিটর টিউব থেকে আলাদা করে?

একটি ব্যর্থ সিআরটি টিউব সাধারণত সম্পূর্ণরূপে ব্যর্থ হওয়ার আগে ধীরে ধীরে ব্যর্থ হয়, ডিমিং, ফোকাসের ক্ষতি, হ্রাস উজ্জ্বলতা। চিত্রটি দৃশ্যমান হতে পারে তবে নিম্নমানের।একটি ব্যর্থ কন্ট্রোল মডিউল আকস্মিক প্রদর্শন ক্ষতির কারণ হতে পারে ∙ ধীরে ধীরে অবনতির পরিবর্তে চিত্রটি হঠাৎ অদৃশ্য হয়ে যায়. একটি পরিচিত-ভাল মনিটরকে অপশন 1 বোর্ডের ভিডিও আউটপুট সিগন্যালের সাথে সংযুক্ত করে পরীক্ষা করা (যদি অ্যাক্সেসযোগ্য হয়) ত্রুটিটি টিউব বা মডিউলে রয়েছে কিনা তা নিশ্চিত করতে পারে।

প্রশ্ন ৫ঃ সিআরটি মনিটর কি এখনও সুপারিশ করা হয়, নাকি সিস্টেমটি এলসিডি-তে আপগ্রেড করা উচিত?

মেশিনের জন্য যেখানে সিএনসি হার্ডওয়্যারকে উৎপাদন পরিষেবাতে রাখা হয়,A20B-2902-0270 এর পরিবর্তে একটি সমতুল্য মডিউল দিয়ে সিস্টেমটিকে তার মূল কনফিগারেশনে রাখেFANUC CNC সিস্টেমের জন্য LCD retrofit সমাধান আছে এবং এটি CRT ডিসপ্লে বিভাগকে আধুনিক LCD প্যানেলের সাথে প্রতিস্থাপন করে।এই ধরনের retrofits ভিডিও সংকেত সামঞ্জস্যতা যাচাই প্রয়োজন এবং অতিরিক্ত ইন্টারফেস হার্ডওয়্যার প্রয়োজন হতে পারে. সমালোচনামূলক উত্পাদন সরঞ্জামগুলির জন্য, মডিউল প্রতিস্থাপন বা ডিসপ্লে retrofit এর মধ্যে সিদ্ধান্ত নেওয়ার আগে CNC এর রক্ষণাবেক্ষণ ডকুমেন্টেশন এবং একটি যোগ্যতাসম্পন্ন FANUC পরিষেবা অংশীদার দেখুন।
