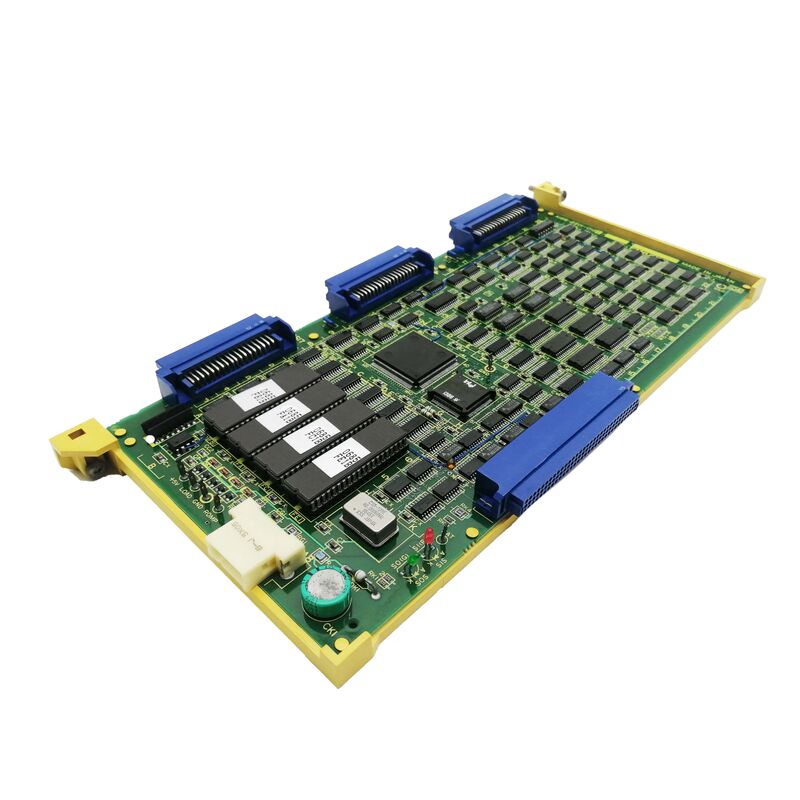

A16B-1212-0221 Fanuc PCB বোর্ড A16B12120221 AI6B-I2I2-O22I

A16B-1212-0221 | FANUC সিরিজ 0-CI/O কার্ড C6 — পুরানো স্পেসিফিকেশন / A16B-2203-0111 দ্বারা বাতিল করা হয়েছে / মেশিন I/O ইন্টারফেস

I/O কার্ড C6 — সিরিজ 0-C মেশিন ইন্টারফেস

A16B-1212-0221 হল FANUC সিরিজ 0-C CNC-এর জন্য "I/O কার্ড C6"৷ এর সিরিজ 0-C হার্ডওয়্যার রেফারেন্স টেবিল নিশ্চিত করে: "A16B-1212-0221 (OLD) I/O কার্ড C6 / A16B-2203-0111 (নতুন) A16B-1212-0221 প্রতিস্থাপন করে।" FANUC-এর সিরিজ 0-C আর্কিটেকচারে, I/O কার্ডগুলি PMC-এর মই প্রোগ্রাম এবং মেশিন টুলের শারীরিক I/O সংকেতগুলির মধ্যে ইন্টারফেস হিসাবে কাজ করে — সুইচ, সোলেনয়েড, ল্যাম্প, রিলে এবং অন্যান্য মেশিন-স্তরের বৈদ্যুতিক ডিভাইস। "C6" উপাধি সিরিজ 0-CI/O কার্ড পরিবারের মধ্যে একটি নির্দিষ্ট I/O কার্ড কনফিগারেশন সনাক্ত করে।

মূল পণ্য তথ্য

I/O কার্ড এবং PMC মই প্রোগ্রাম

I/O কার্ড C6 I/O লিঙ্ক সিরিয়াল বাসের মাধ্যমে সিরিজ 0-C এর PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) এর সাথে সংযোগ করে। প্রতিটি I/O কার্ড প্রদান করে:ইনপুট স্ক্যান:PMC প্রতিটি PMC স্ক্যান চক্রে I/O কার্ড থেকে প্রতিটি শারীরিক ইনপুটের অবস্থা — পুশবাটন, সীমা সুইচ, প্রক্সিমিটি সেন্সর — পড়ে। কার্ডটি মেশিনের 24VDC সিগন্যাল স্তরগুলিকে PMC এর অভ্যন্তরীণ যুক্তি উপস্থাপনে রূপান্তর করে।

আউটপুট ড্রাইভ:পিএমসি তার আউটপুট কমান্ড লিখে দেয় — কুল্যান্ট অন/অফ, টুল চেঞ্জার ইনডেক্স, ডোর লক, অ্যালার্ম ল্যাম্প — I/O কার্ডের আউটপুট রেজিস্টারে। কার্ডটি সংশ্লিষ্ট 24VDC আউটপুট সংকেতগুলিকে মেশিনের অ্যাকচুয়েটরগুলিতে চালিত করে। যখন I/O কার্ড C6 ব্যর্থ হয়, PMC আর I/O সিগন্যাল এটি পরিষেবাগুলির সাথে যোগাযোগ করতে পারে না — মেশিনটি অপারেটর কমান্ডের প্রতিক্রিয়া বন্ধ করে দেয় এবং PMC I/O লিঙ্ক যোগাযোগ অ্যালার্ম তৈরি করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 0-C CNC I/O যোগাযোগ ত্রুটি:একটি FANUC সিরিজ 0-C CNC নির্দিষ্ট I/O লিঙ্ক যোগাযোগ গোষ্ঠীর জন্য PMC অ্যালার্ম তৈরি করে। মেশিনের ফাংশন (কুল্যান্ট, হাইড্রলিক্স, অপারেটর প্যানেল) সাড়া দেওয়া বন্ধ করে। A16B-1212-0221 চিহ্নিত করা হয়েছে। A16B-1212-0221 বা A16B-2203-0111 দিয়ে প্রতিস্থাপন I/O যোগাযোগ পুনরুদ্ধার করে।0-C CNC I/O কার্ড স্টক

প্রতিস্থাপন:সিরিজ 0-C CNCs বজায় রাখার একটি সুবিধা A16B-2203-0111 (নতুন স্পেক) এর স্ট্যান্ডার্ড অতিরিক্ত হিসাবে ধারণ করে তবে একই I/O কার্ড C6 অবস্থানের জন্য A16B-1212-0221 উদ্বৃত্ত ইউনিটগুলিও গ্রহণ করে।

FAQ

প্রশ্ন 1: A16B-2203-0111 কি সরাসরি A16B-1212-0221 সিরিজ 0-C CNC-তে প্রতিস্থাপন করতে পারে?

হ্যাঁ। A16B-2203-0111 A16B-1212-0221 (I/O কার্ড C6) এর অফিসিয়াল "নতুন" প্রতিস্থাপন হিসাবে। নতুন স্পেসিফিকেশন বোর্ড একই CNC স্লট অবস্থানে পুরানো স্পেসিফিকেশনের জন্য সরাসরি-ফিট প্রতিস্থাপন হিসাবে ডিজাইন করা হয়েছে।

প্রশ্ন 2: I/O কার্ড C5 (A16B-1212-0222), C6 (A16B-1212-0221), এবং C7 (A16B-1212-0220) এর মধ্যে পার্থক্য কী?

C5, C6, এবং C7 উপাধিগুলি সিরিজ 0-CI/O কার্ড পরিবারের মধ্যে বিভিন্ন I/O ক্ষমতা বা ঠিকানা কনফিগারেশন ভেরিয়েন্ট সনাক্ত করে। প্রতিটি ভেরিয়েন্ট একটি নির্দিষ্ট সংখ্যক I/O পয়েন্ট বা একটি নির্দিষ্ট I/O লিঙ্ক ঠিকানা পরিসীমা প্রদান করে। প্রযোজ্য বৈকল্পিক নির্দিষ্ট মেশিন টুল কনফিগারেশন এবং তারের স্কিম দ্বারা নির্ধারিত হয়।

Q3: I/O কার্ড C6 উপাধি কি মেশিন I/O গণনার সাথে সম্পর্কিত?

FANUC-এর সিরিজ 0-CI/O কার্ডের নামকরণে "C" উপসর্গ এবং নম্বর প্ল্যাটফর্মের I/O আর্কিটেকচারের মধ্যে I/O কার্ডের ধরনকে চিহ্নিত করে। প্রতিটি সি-টাইপ ভেরিয়েন্ট (C5, C6, C7) একটি সংজ্ঞায়িত I/O পয়েন্ট পরিপূরক প্রদান করে। C7 ভেরিয়েন্ট (A16B-1212-0220) FANUC সিরিজ 0-C সিস্টেম ডায়াগ্রামে সবচেয়ে বেশি উল্লেখ করা হয়েছে — C5 এবং C6 বিভিন্ন I/O কনফিগারেশন সহ মেশিনগুলিকে পরিবেশন করে।

Q4: A16B-1212-0221 প্রতিস্থাপনের জন্য কি PMC প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। PMC প্যারামিটার এবং I/O লিঙ্ক ঠিকানা কনফিগারেশন CNC এর প্রধান মেমরিতে সংরক্ষণ করা হয় — I/O কার্ডে নয়। প্রতিস্থাপন ফিট করার পরে, PMC বিদ্যমান কনফিগারেশন ব্যবহার করে নতুন কার্ডের সাথে I/O লিঙ্ক যোগাযোগ পুনরায় স্থাপন করে।
