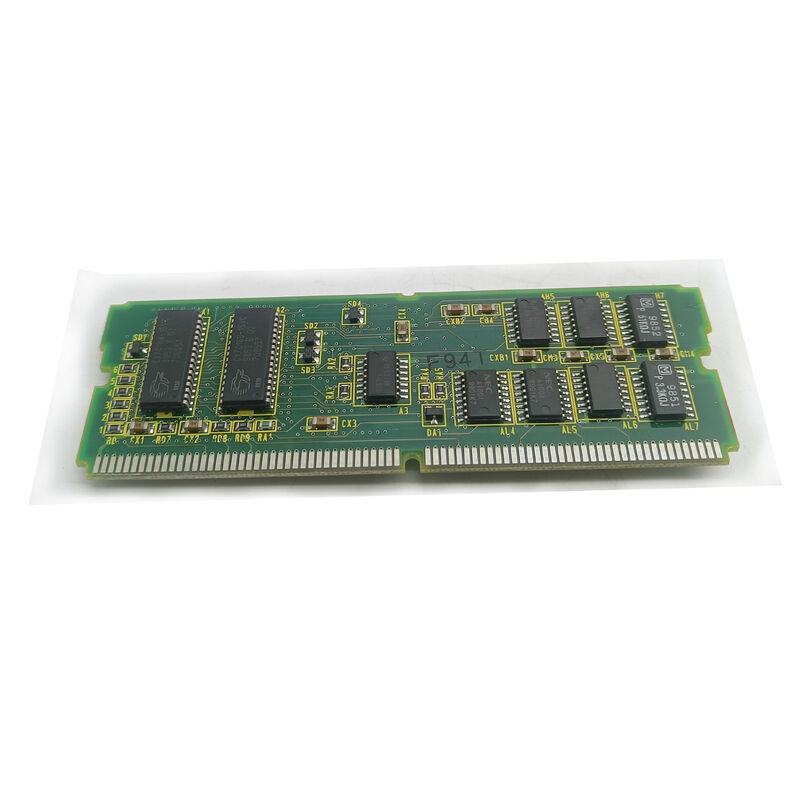

FANUC মডিউল A20B-2902-0020 A20B29020020 A2OB-29O2-OO2O

A20B-2902-0020∙ FANUC 4MB DRAM মডিউল Dynamic RAM Memory Expansion / CNC Working Memory / A20B-2902 সিরিজের এসএমডি বোর্ড

সিএনসি সিস্টেমে ডিআরএএম

ফ্যানুক সিএনসিতে তিনটি ধরণের মেমরি আলাদা আলাদা উদ্দেশ্যে কাজ করে এবং পার্থক্যটি বোঝার কারণে 4 এমবি ড্রাম মডিউল কেন গুরুত্বপূর্ণ তা ব্যাখ্যা করেঃ

FROM (ফ্ল্যাশ রম ∙ non-volatile):সিএনসি সিস্টেম সফ্টওয়্যার এবং দীর্ঘমেয়াদী ডেটা সঞ্চয় করে। অ-ভাসমান বিদ্যুৎ ছাড়াই সামগ্রী ধরে রাখে। রিয়েল-টাইম অ্যাক্সেসের জন্য তুলনামূলকভাবে ধীর।

এসআরএএম (ব্যাটারি সমর্থিত র্যাম):সিএনসি পরামিতি এবং অংশ প্রোগ্রামগুলি সঞ্চয় করে। পাওয়ার অফের সময় সামগ্রী সংরক্ষণের জন্য ব্যাটারি-সমর্থিত। সীমিত ক্ষমতা; প্রধানত স্থায়ী ডেটা স্টোরেজ জন্য।

DRAM (A20B-2902-0020):ওয়ার্কিং মেমোরি CPU এর উচ্চ গতির অস্থায়ী ওয়ার্কস্পেস। প্রতিটি নির্দেশনা কার্যকর করা হচ্ছে, প্রতিটি পরিবর্তনশীল গণনা করা হচ্ছে, প্রতিটি G-কোড ব্লকপ্রতিটি সাবরুটিন স্ট্যাক ফ্রেম, এবং প্রতিটি সিস্টেম স্টেট ভেরিয়েবল অপারেশন চলাকালীন DRAM দখল করে। DRAM দ্রুত (সিপিইউ ঘড়ির সাথে মেলে), উদ্বায়ী (পাওয়ার অফে সামগ্রী হারায়),এবং চলমান প্রোগ্রামের পুরো কাজের সেটটি ধরে রাখতে যথেষ্ট বড় হতে হবে.

যখন সিএনসি বুট হয়, এটি দ্রুত এক্সিকিউশনের জন্য সিস্টেম সফটওয়্যারটি ডিআরএমে অনুলিপি করে। রানটাইমে যা কিছু ঘটে তা ডিআরএমের মধ্য দিয়ে যায়।

মূল বৈশিষ্ট্যাবলী

সিএনসি অপারেশনের জন্য 4 এমবি ওয়ার্কিং মেমরি

A20B-2902-0020 এর 4MB DRAM ক্যাপাসিটি CNC এর সক্রিয় ক্রিয়াকলাপের জন্য ওয়ার্কিং মেমরি সরবরাহ করেঃ

কর্মসূচির ভবিষ্যৎঃসিএনসি বর্তমান এক্সিকিউশন পয়েন্টের আগে জি-কোড ব্লকগুলি পূর্বনির্ধারণ করে, কনট্যুরযুক্ত সরঞ্জাম পথের মাধ্যমে মসৃণ ফিড রেট বজায় রাখতে ভবিষ্যতের গতি ব্লকগুলি গণনা করে।4MB DRAM একটি অর্থপূর্ণ ভবিষ্যত-দেখার বাফার সমর্থন করে , যত বেশি ব্লক প্রাক-কম্পিউট করা যায়, তত দ্রুত গতির কনট্যুরিংয়ের অনুমতি দেয়।

সিস্টেম সফটওয়্যারের বাসস্থানঃযখন CNC বুট হয়, তখন এর অপারেটিং সফটওয়্যার FROM থেকে DRAM এ লোড হয়। লোড হওয়া সফটওয়্যারটি উপলব্ধ DRAM এর একটি উল্লেখযোগ্য অংশ দখল করে। FANUC CNC প্রজন্মের জন্য যা 4MB DRAM মডিউল ব্যবহার করে,এই ক্ষমতা সেই যুগের সফটওয়্যার পদচিহ্নের সাথে মেলে.

মাল্টি টাস্কিং ওভারহেডঃপিএমসি সিঁড়ি কার্যকরকরণ, ডিসপ্লে রেন্ডারিং, যোগাযোগ ব্যবস্থাপনা এবং রিয়েল-টাইম সিএনসি সার্ভো কম্পিউটিং সমস্ত অপারেশন চলাকালীন ড্রাম স্পেস ভাগ করে নেয়।4MB ছিল A20B-2902-0020 ব্যবহার করে যে CNC প্রজন্মের জন্য এই সমান্তরাল চাহিদা মেলে ক্ষমতা.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিএনসি বুট ব্যর্থতার নির্ণয়ঃএকটি FANUC সিএনসি স্টার্টআপ সম্পূর্ণ করতে ব্যর্থ হয়। সিস্টেম অ্যালার্ম কোডগুলি র্যাম ত্রুটির দিকে ইঙ্গিত দেয়। A20B-2902-0020 DRAM মডিউলটি পরীক্ষা করা হয় এবং ত্রুটিযুক্ত হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন CNC সম্পূর্ণ বুট এবং স্বাভাবিক অপারেশন পুনরায় শুরু করতে পারবেন.

অন্তর্বর্তীকালীন এলার্ম তদন্তঃএকটি সিএনসি দীর্ঘ উত্পাদন দিনের বিকেলে এলোমেলো অস্পষ্ট রিসেটগুলি বিকাশ করে তবে সকালে স্বাভাবিকভাবে পুনরায় চালু হয়। তাপমাত্রা-সংবেদনশীল ডিআরএএম সেল ব্যর্থতার সন্দেহ করা হয়।A20B-2902-0020 প্রতিস্থাপন তাপমাত্রা নির্ভর মেমরি ত্রুটি নির্মূল.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2902-0020 কি FANUC সিরিজ 16, 18 বা 20/21 সিস্টেমের সাথে ব্যবহৃত হয়?

A20B-2902-0020 হল A20B-2902 সিরিজের একটি 4MB DRAM মডিউল। এই সিরিজের অনুরূপ 4MB DRAM মডিউল (যেমন A20B-2902-0531) সিরিজ 16, 18, এবং 21 এর জন্য নিশ্চিত করা হয়েছে।নির্দিষ্ট A20B-2902-0020 ভেরিয়েন্টের সঠিক সিএনসি সিস্টেম সামঞ্জস্যতা প্রযোজ্য সিএনসি সিস্টেমের হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করা হয়েছে. হোস্ট সিএনসি সিস্টেম টাইপ সনাক্ত করুন এবং খুচরা যন্ত্রাংশ তালিকা থেকে যাচাই করুন.

প্রশ্ন ২ঃ A20B-2902-0020 সিএনসির বাইরে পরীক্ষা করা যেতে পারে?

DRAM মডিউলগুলির অ্যাক্সেস করার জন্য একটি হোস্ট সিস্টেম থেকে নির্দিষ্ট ঠিকানা, ডেটা এবং নিয়ন্ত্রণ সংকেতগুলির প্রয়োজন ¢ এগুলি সহজ ধারাবাহিকতা বা প্রতিরোধের পরিমাপের সাথে পরীক্ষা করা যায় না।ইন-সার্কিট টেস্টিং (সিএনসি চালু সঙ্গে CNC ইনস্টল) স্ট্যান্ডার্ড পদ্ধতি. একটি পরিচিত-ভাল প্রতিস্থাপন মডিউল প্রতিস্থাপন এবং CNC বুট ব্যর্থতা সমাধান কিনা পর্যবেক্ষণ সবচেয়ে ব্যবহারিক নির্ণয়ের পদ্ধতি।

প্রশ্ন 3: A20B-2902-0020 প্রতিস্থাপন করা সঞ্চিত CNC পরামিতি বা প্রোগ্রামগুলিকে প্রভাবিত করে?

নং. ড্রাম অস্থির তার বিষয়বস্তু নির্বিশেষে শক্তি বন্ধ হয়ে গেলে হারিয়ে যায়। সিএনসি পরামিতিগুলি এসআরএমে সংরক্ষণ করা হয় (ব্যাটারি সমর্থিত, পৃথক মডিউল); সিএনসি প্রোগ্রামগুলি এসআরএমে বা FROM এ সংরক্ষণ করা হয়।DRAM মডিউল প্রতিস্থাপন কোন অ-অস্থায়ী স্টোরেজ বিষয়বস্তু প্রভাবিত করে না. প্রতিস্থাপন ফিটিং পরে, CNC স্বাভাবিক বুট এবং নতুন মডিউল থেকে সিস্টেম সফটওয়্যার পুনরায় লোড।

প্রশ্ন ৪ঃ সিএনসি অ্যাপ্লিকেশনগুলিতে ডিআরএএম মডিউলগুলির ব্যর্থতার কারণ কী?

সাধারণ কারণঃ সোল্ডার জয়েন্টগুলিতে তাপীয় চক্র ক্লান্তি (পুনরায় চালু হওয়া গরম এবং বন্ধ হওয়া শীতলতা ব্যবহারের বছরগুলিতে সোল্ডার সংযোগগুলি দুর্বল করে);পূর্ববর্তী রক্ষণাবেক্ষণের সময় অনিরাপদ হ্যান্ডলিং থেকে ইলেক্ট্রোস্ট্যাটিক ক্ষতি; পাওয়ার সাপ্লাই ভোল্টেজ ট্রানজিয়্যান্ট যা DRAM এর অভ্যন্তরীণ জংশন ভোল্টেজকে চাপ দেয়; এবং দশক বা তার বেশি সময় ধরে ব্যবহার করা পুরানো মডিউলগুলিতে সাধারণ উপাদান বৃদ্ধির।

প্রশ্ন ৫: সিএনসির মেমরি সিস্টেমের ৪ এমবি ড্রাম আর এসআরএমের মধ্যে পার্থক্য কী?

DRAM (A20B-2902-0020): দ্রুত, উচ্চ ক্ষমতার উদ্বায়ী কাজের মেমরি। পাওয়ার অফে সামগ্রী হারিয়ে যায়। চালিত অবস্থায় ডেটা ধরে রাখতে ধ্রুবক রিফ্রেশ চক্রের প্রয়োজন হয়। কাজের পরিবেশের জন্য 4MB ক্ষমতা.

এসআরএএম: ধীর, কম ক্ষমতাসম্পন্ন, ব্যাটারি-সমর্থিত অ-অস্থায়ী মেমরি। যখন এটি বন্ধ হয়ে যায় (লিথিয়াম ব্যাটারির মাধ্যমে) তখন সামগ্রী সংরক্ষণ করে। পরামিতি এবং প্রোগ্রামগুলি সঞ্চয় করে।SRAM প্রতিস্থাপন ব্যাকআপ থেকে তথ্য পুনরুদ্ধার প্রয়োজন; DRAM প্রতিস্থাপন করে না।
