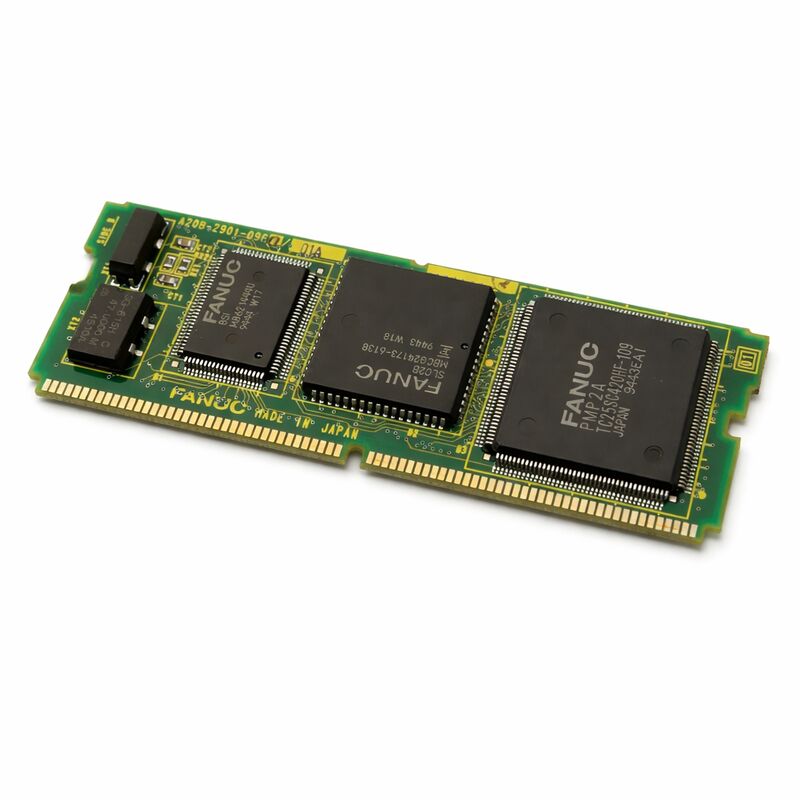

1pcs ব্যবহৃত জেনেরিক FANUC A20B-2901-0960 বোর্ড পরীক্ষিত A2OB-29O1-O96O A20B29010960

FANUC A20B-2901-0960 ∙ PMC-RB3 / RC3 মডিউল I/O লিঙ্ক সঙ্গে ব্যবহৃত / FANUC সিরিজ 16 / 18

PMC এবং I/O লিংক এই মডিউল কি নিয়ন্ত্রণ

A20B-2901-0960 হল FANUC সিরিজ 16 এবং 18 কন্ট্রোলারগুলির জন্য I/O লিঙ্ক সহ PMC-RB3/RC3 মডিউল। এটি একই সাথে দুটি ফাংশন পরিচালনা করেঃপিএমসি সিঁড়ি প্রোগ্রাম চালানো যা মেশিন টুল এর স্বয়ংক্রিয় অপারেশন ক্রম, এবং I/O লিংক কমিউনিকেশন বাস পরিচালনা করে যা CNC এবং ডিস্ট্রিবিউটেড I/O ডিভাইসগুলির মধ্যে সমস্ত ডিজিটাল সংকেত বহন করে।

FANUC-এর সিএনসি শ্রেণীবিভাগে, PMC (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) হল সিএনসি হার্ডওয়্যারের ভিতরে চলমান ইন্টিগ্রেটেড পিএলসি। এটি রিলে লজিক চালায় যা সরঞ্জাম পরিবর্তন, শীতল তরল,সুরক্ষা অন্তর্নির্মিত, অপারেটর প্যানেল প্রতিক্রিয়া, এবং CNC এর অক্ষ গতির পাশাপাশি চলমান অন্য মেশিন অটোমেশন ক্রম। সিঁড়ি প্রোগ্রাম FROM মডিউল পৃথকভাবে সংরক্ষণ করা হয়;এই বোর্ড এক্সিকিউশন ইঞ্জিন এবং I / O লিঙ্ক বাস মাস্টার যে মেশিনের I / O থেকে CNC সংযোগ প্রদান করে.

I/O লিঙ্ক পার্শ্ব যা এই মডিউলটি I/O লিঙ্ক ছাড়া একটি সহজ PMC বোর্ড থেকে ভিন্ন করে তোলে। প্রতিটি অপারেটর প্যানেল সংকেত, একটি I/O লিঙ্ক সম্প্রসারণ ইউনিট মাধ্যমে সংযুক্ত প্রতিটি ক্ষেত্র I/O পয়েন্ট,এই বাসের মধ্য দিয়ে ভ্রমণ করে. যখন A20B-2901-0960 এর I/O লিংক ইন্টারফেস ব্যর্থ হয়, তখন সমস্ত সংযুক্ত I/O একযোগে হারিয়ে যায়যে মোট I/O ক্ষতির প্যাটার্ন, সিএনসি ডিসপ্লেতে একটি আই / ও লিংক অ্যালার্মের সাথে, ত্রুটি স্বাক্ষর যা তারের বা ক্ষেত্র ডিভাইস সমস্যাগুলির পরিবর্তে এই মডিউলটিকে নির্দিষ্টভাবে নির্দেশ করে।

মূল বৈশিষ্ট্যাবলী

আরবি৩ বনাম আরসি৩ ∙ পিএমসি সংস্করণ সামঞ্জস্য

PMC-RB3 এবং PMC-RC3 হ'ল FANUC PMC-RB/RC পরিবারের মধ্যে বিভিন্ন সিঁড়ি কার্যকরকরণ সংস্করণ। এই মডিউলের RB3/RC3 নামকরণ সিঁড়ি ভাষার স্পেসিফিকেশন ¢ নির্দেশাবলী সেটকে সংজ্ঞায়িত করে,সর্বাধিক ধাপের সংখ্যা, এক্সিকিউশন স্পিড, এবং I/O অ্যাড্রেসিং যা এই মেশিনের জন্য লিখিত PMC প্রোগ্রাম নির্ভর করে। একটি প্রতিস্থাপন মডিউল ইনস্টল করা সংস্করণ অনুরূপ হতে হবে;একটি ভিন্ন পিএমসি সংস্করণ সহ একটি মডিউল শারীরিকভাবে অভিন্ন হলেও বিদ্যমান সিঁড়ি প্রোগ্রামটি সঠিকভাবে সম্পাদন করতে পারে না.

অর্ডার করার আগে, ইনস্টল করা মডিউলের লেবেল A20B-2901-0960 দেখায় তা নিশ্চিত করুন এবং মেশিন ডকুমেন্টেশনটি এই অবস্থানে PMC-RB3 বা PMC-RC3 ব্যবহার করে কিনা তা নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ব্যর্থ A20B-2901-0960 এর প্রধান লক্ষণগুলি কী কী?

তিনটি স্বীকৃত প্যাটার্নঃ (1) অপারেটর প্যানেলের সম্পূর্ণ ক্ষতি ️ কোনও বোতাম সাড়া দেয় না, কোনও প্যানেল সূচক আলোকিত হয় না ️ সিএনসিতে একটি আই / ও লিঙ্ক অ্যালার্মের সাথে।এটি সম্পূর্ণ I/O লিংক ব্যর্থতা এবং সরাসরি এই মডিউল নির্দেশ করে. (2) একটি একক চ্যানেলের পরিবর্তে একাধিক চ্যানেলে একই সাথে অনিয়মিত I/O আচরণ, যা বাস মাস্টারকে অবনমিত করার পরামর্শ দেয়।(3) পিএমসি সিঁড়ি এলার্ম যা পৃথক I/O সিগন্যালের সময় কার্যকর ত্রুটিগুলি নির্দেশ করে, তারের, এবং ক্ষেত্র ডিভাইস ভাল নিশ্চিত করা হয়.

প্রশ্ন 2: এই মডিউলটি প্রতিস্থাপনের জন্য কি পিএমসি সিঁড়িটি পুনরায় লোড করা প্রয়োজন?

না. পিএমসি সিঁড়িটি প্রধান কন্ট্রোল বোর্ডে FROM মডিউলে সংরক্ষণ করা হয়, A20B-2901-0960 এ নয়। প্রতিস্থাপনটি মাউন্ট করার পরে এবং চালু করার পরে, সিএনসি স্বাভাবিক হিসাবে FROM থেকে সিঁড়িটি লোড করে।মেশিনটি উৎপাদন শুরু করার আগে PMC ডায়াগনস্টিক স্ক্রিনে I/O লিংক যোগাযোগ পুনরুদ্ধার করা হয়েছে কিনা তা যাচাই করুন.

প্রশ্ন ৩ঃ পিএমসি মডিউলের ত্রুটিকে ফিল্ড ওয়্যারিং বা ফিল্ড ডিভাইসের ত্রুটি থেকে কীভাবে আলাদা করা যায়?

পিএমসি মডিউল ব্যর্থতা একযোগে অনেক I/O পয়েন্টকে প্রভাবিত করে। সমস্ত প্যানেল ফাংশন একসাথে, অথবা পুরো I/O লিংক শাখা একসাথে। পৃথক তারের ত্রুটি এক বা দুটি I/O ঠিকানাকে প্রভাবিত করে।যদি একাধিক সম্পর্কহীন I/O ফাংশন একই সাথে ব্যর্থ হয় যখন CNC এর প্রধান অক্ষ এবং প্রোগ্রাম এক্সিকিউশন ফাংশন স্বাভাবিক থাকে, এবং পৃথক ক্যাবল এবং ক্ষেত্র ডিভাইস ভাল পরীক্ষা, PMC মডিউল ত্রুটি প্রার্থী।

প্রশ্ন ৪ঃ A20B-2901-0960 কি সিরিজ ১৬ এবং সিরিজ ১৮ উভয় সিস্টেমে ব্যবহার করা যেতে পারে?

হ্যাঁ ¢ মডিউলটি FANUC সিরিজ 16 এবং 18 মডেল B/C প্ল্যাটফর্মের জন্য চিহ্নিত করা হয়েছে। PMC-RB3/RC3 নামকরণ এবং I/O লিঙ্ক ইন্টারফেস এই মডেল প্রজন্মের উভয় CNC পরিবারের জন্য সাধারণ।সঠিক মেশিনের ডকুমেন্টেশন নিশ্চিত করুন অর্ডার করার আগে সংশ্লিষ্ট বোর্ড অবস্থানে এই অংশ নম্বর নির্দিষ্ট.

প্রশ্ন ৫ঃ ব্যবহৃত A20B-2901-0960 গ্রহণ করার সময় কি কি যাচাই করা উচিত?

মডিউলের লেবেল থেকে সম্পূর্ণ পার্ট নম্বর A20B-2901-0960 নিশ্চিত করুন। মেশিনের সিঁড়ি প্রোগ্রাম স্পেসিফিকেশনের সাথে মেলে তা নিশ্চিত করার জন্য PMC সংস্করণ ¢ RB3 বা RC3 ¢ এর নিশ্চিতকরণের জন্য অনুরোধ করুন।ব্যবহৃত ইউনিটের জন্য, জিজ্ঞাসা করুন যে এটি একটি লাইভ সিরিজ 16 বা 18 সিস্টেমে পরীক্ষা করা হয়েছিল I/O লিংক যোগাযোগ যাচাই করা হয়েছে, শুধু চালু নয়।মাউন্ট করার আগে জারা বা যান্ত্রিক ক্ষতির জন্য বোর্ডের সংযোগকারী পরিচিতি পরীক্ষা করুন.
