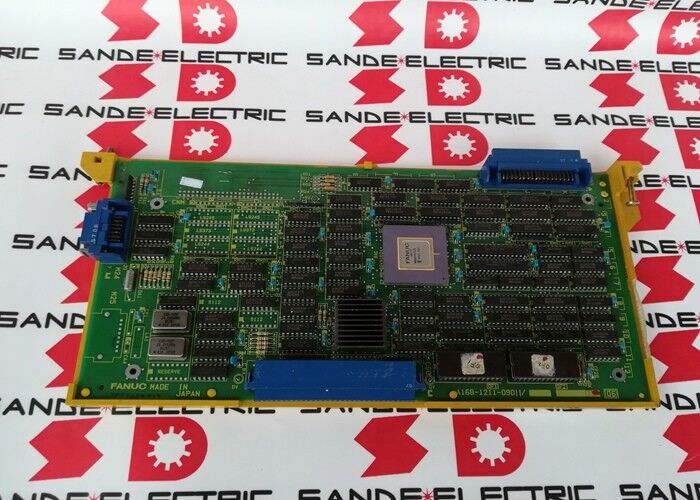

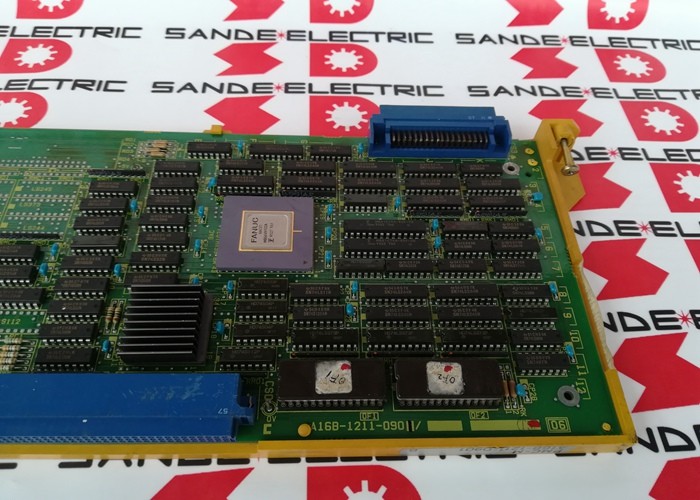

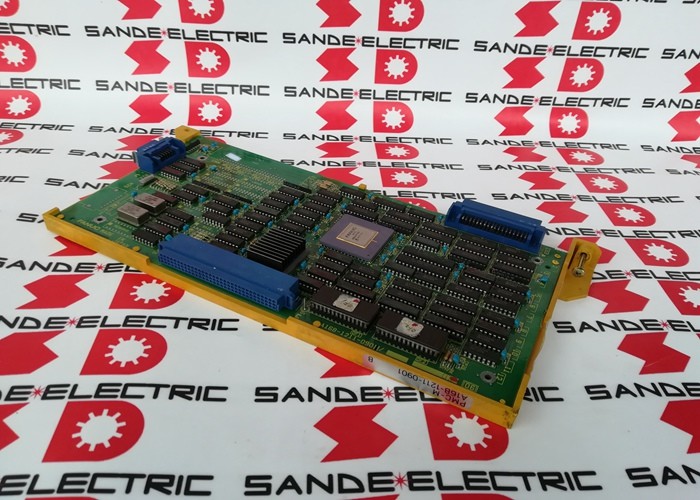

A16B-1211-0901 Fanuc PCB বোর্ড A16B12110901 AI6B-I2II-O9OI

A16B-1211-0901∙ FANUC PMC-M রম বোর্ড Series Series 0-B / 0-C / 0-D / 0-F / Extended PLC Ladder EPROM / অর্ধেক বা পূর্ণ প্রস্থ

পিএমসি-এম বনাম পিএমসি-এল কেন এই বোর্ড গুরুত্বপূর্ণ

ডিএনসি ইলেকট্রনিক্স মূল পার্থক্য ব্যাখ্যা করেঃ"এই বোর্ডটি একটি প্রসারিত পিএলসি সিঁড়ি (প্রোগ্রামযোগ্য মেশিন নিয়ামক) যা মেমরি কার্ডে সস্তা পিএমসি-এল সরবরাহ করতে পারে তার চেয়ে অনেক বেশি EPROM ধারণকারী বোর্ডে লোড করা হয়. "

FANUC এর সিরিজ 0-C CNC আর্কিটেকচারে, PMC (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) সিঁড়ি প্রোগ্রাম দুটি স্তরে আসেঃ

পিএমসি-এল (পিএমসি লাইট):স্ট্যান্ডার্ড সিএনসি মেমোরি কার্ডে সংরক্ষিত একটি কম্প্যাক্ট সিঁড়ি প্রোগ্রাম। প্রোগ্রামের ধাপের সংখ্যা সীমিত। তুলনামূলকভাবে সহজ ক্রমিক যুক্তি সহ মেশিনগুলির জন্য উপযুক্ত।

পিএমসি-এম (পিএমসি মিডিয়াম):একটি বর্ধিত সিঁড়ি প্রোগ্রাম ডেডিকেটেড A16B-1211-0901 রম বোর্ডে সংরক্ষণ করা হয় √ মেমরি কার্ডের তুলনায় শারীরিকভাবে আরও বেশি EPROM ক্ষমতা। DNC নিশ্চিত করেঃ"এই বোর্ড সাধারণত আরো জটিল 0-C উপর মাউন্ট করা হয়০-ডি, ০-এফ মেশিন টুল ইনস্টলেশন, যা ০-সি পিএমসি-এম রম পিএলসি সিঁড়ি ফাংশনকে পিএমসি-এল স্ট্যান্ডার্ডের বাইরে যেতে দেয়। "

এর পরিণতি সহজঃ A16B-1211-0901 আরও জটিল মেশিনগুলিকে পরিবেশন করে ∙ বৃহত্তর অপারেটর প্যানেল, আরও মেশিন I/O পয়েন্ট, আরও সরঞ্জাম পরিবর্তনের ক্রম,আরও সহায়ক মেশিন ফাংশন যেখানে PMC-L এর ধাপের সংখ্যা অপর্যাপ্ত.

মূল বৈশিষ্ট্যাবলী

পিএমসি-এম রম এবং র্যাম সম্পূর্ণ পিএমসি-এম সিস্টেম

ফ্যানুক-কন্ট্রোলার ডটকম এর সাথে সংলগ্ন A16B-1211-0910 (PMC-M RAM বোর্ড) এর জন্য নিশ্চিত করেঃ "PMC সিঁড়ি লজিক এক্সিকিউশন, মেশিন সিকোয়েন্স কন্ট্রোলের জন্য বর্ধিত RAM মেমরি সরবরাহ করে,এবং এমএমসি যোগাযোগ ফাংশন. প্লাগ-ইন মডিউল প্রধান নিয়ন্ত্রণ ইউনিটে মাউন্ট করা হয়, প্রায়ই ROM বোর্ড A16B-1211-0901 বা অনুরূপ সঙ্গে জুটিবদ্ধ। "

PMC-M আর্কিটেকচারেঃ

• A16B-1211-0901 (ROM বোর্ড):PMC সিঁড়ি প্রোগ্রামটি নন-ভোলটাইল EPROM এ রাখে। সিঁড়ি লজিকটি এখানে স্থায়ীভাবে সংরক্ষণ করা হয়। এটি ব্যাটারি ব্যাকআপ ছাড়াই পাওয়ার চক্রগুলি বেঁচে থাকে।
• A16B-1211-0910 (RAM বোর্ড):রম-স্টোরেজড সিঁড়ি প্রোগ্রামটি যেখানে রম-স্টোরেজড সিঁড়ি প্রোগ্রামটি রম-স্পেসটি রম-স্পেসটি রম-স্পেসটি রম-স্পেসটি রম-স্পেসটি রম-স্পেসটি রম-স্পেসটি রম-স্পেস করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

পিএমসি-এম রম বোর্ডের ত্রুটিঃএকটি সিরিজ ০-সি মেশিনিং সেন্টার পিএমসি এলার্ম তৈরি করে sequence ক্রম লজিক ব্যর্থ হয়, মেশিনের ফাংশনগুলি সাড়া দেয় না। A16B-1211-0901 রম বোর্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন (সঠিক সিঁড়ি প্রোগ্রামের বিষয়বস্তু সহ) PMC ফাংশন পুনরুদ্ধার করে.

পিএমসি-এল থেকে সিরিজ ০-সি মেশিন টুল আপগ্রেডঃএকটি সিরিজ 0-সি সিএনসি চলমান পিএমসি-এল মেশিনের পরিবর্তনগুলি নতুন ক্রম যুক্ত করার পরে আরও সিঁড়ি প্রোগ্রাম ক্ষমতা প্রয়োজন।A16B-1211-0901 PMC-M ROM বোর্ডটি বৃহত্তর প্রোগ্রামের জন্য বর্ধিত EPROM ক্ষমতা প্রদানের জন্য ইনস্টল করা হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: যখন ইপিআরওএম এর বিষয়বস্তু ফাঁকা থাকে তখন পিএমসি-এম রম বোর্ডের ভূমিকা কী?

A16B-1211-0901 হ'ল একটি হার্ডওয়্যার বোর্ড যা এর EPROM চিপগুলিতে নির্দিষ্ট মেশিন টুলের জন্য প্রকৃত পিএমসি সিঁড়ি প্রোগ্রাম সংরক্ষণ করে।ফাঁকা EPROMs সঙ্গে একটি প্রতিস্থাপন বোর্ড সঠিক সিঁড়ি প্রোগ্রাম লোড না হওয়া পর্যন্ত কোন ক্রম লজিক চালানো যাবে নামেশিন টুল নির্মাতা বা FANUC সার্ভিস ইঞ্জিনিয়ারের কাছে মূল প্রোগ্রামের বিষয়বস্তু রয়েছে ∙ পূর্ব-লোড করা প্রোগ্রামের বিষয়বস্তু ছাড়াই প্রতিস্থাপন বোর্ড অর্ডার করার আগে এটি নিশ্চিত করুন।

প্রশ্ন 2: A16B-1211-0901 কি অর্ধ-প্রস্থ এবং পূর্ণ-প্রস্থের সিএনসি চ্যাসি উভয় ফর্ম্যাটের সাথে সামঞ্জস্যপূর্ণ?

সিএনসি ইলেকট্রনিক্স নিশ্চিত করেঃ "16 বা 32 বিট 0-সি মাস্টার অর্ধ বা পূর্ণ প্রস্থ ফর্ম্যাটে প্লাগ করা যেতে পারে। " বোর্ড শারীরিকভাবে উভয় চ্যাসি কনফিগারেশন সমর্থন করে।মেশিন টুল এর প্যানেল ডকুমেন্টেশন থেকে নির্দিষ্ট চ্যাসি বিন্যাস নিশ্চিত করুন.

প্রশ্ন ৩ঃ A16B-1211-0901 কী ভাবে PMC-M RAM বোর্ড (A16B-1211-0910) থেকে আলাদা?

A16B-1211-0901 হল PMC সিঁড়ি প্রোগ্রাম কোডের জন্য ROM বোর্ড ∙ অ-অস্থির EPROM ভিত্তিক স্টোরেজ। A16B-1211-0910 হল PMC এক্সিকিউশনের জন্য RAM বোর্ড ∙ অস্থির ওয়ার্কিং মেমরি।উভয়ই সম্পূর্ণ পিএমসি-এম সিস্টেমের জন্য প্রয়োজনীয়. রম বোর্ড স্থায়ীভাবে প্রোগ্রাম সংরক্ষণ করে; র্যাম বোর্ড এক্সিকিউশন ওয়ার্কস্পেস সরবরাহ করে।

প্রশ্ন 4: A16B-1211-0901 প্রতিস্থাপন CNC অক্ষ পরামিতি প্রভাবিত করে?

নং. সিএনসি অক্ষের পরামিতি (সার্ভো লাভ, ফিড রেট সীমা, সমন্বয় স্থানান্তর) সিএনসির প্রধান এসআরএমে রয়েছে ′′ পিএমসি রম বোর্ড থেকে পৃথক।A16B-1211-0901 প্রতিস্থাপন সংরক্ষিত অক্ষ পরামিতি প্রভাবিত করে নাশুধুমাত্র PMC সিঁড়ি প্রোগ্রামটি প্রভাবিত হয় যা প্রতিস্থাপন বোর্ডের EPROM-এ উপস্থিত থাকতে হবে।

প্রশ্নঃ A16B-1211-0901 এর জন্য কোন পরিষেবা বিকল্পগুলি উপলব্ধ?

একাধিক সরবরাহকারী এই বোর্ডের পরিষেবা দেয়ঃ এমআরও ইলেকট্রিক (বদল এবং মেরামত), সিএনসি ইলেকট্রনিক্স (বদল, উদ্বৃত্ত এবং মেরামত), 4 ডি কন্ট্রোলস (মেরামত পরিষেবা) ।এই বোর্ডের তিনটি মহাদেশে ব্যাপক পর-বাজার সমর্থন আছে.
