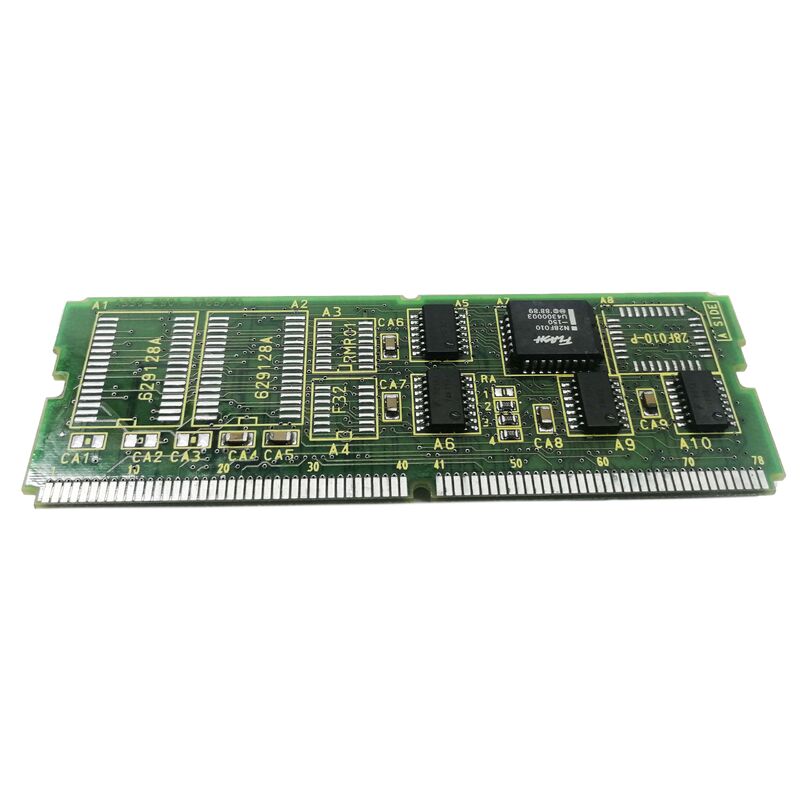

FANUC মেমোরি মডিউল A20B-2901-0765 A20B29010765 A2OB-29O1-O765

A20B-2901-0765∙ FANUC সিরিজ 21 মেমরি এবং স্পিন্ডল মডিউল 0K SRAM / FROM / সিরিয়াল স্পিন্ডল ইন্টারফেস / FS-21 প্লাগ ইন

সিরিজ ২১ আর্কিটেকচারে মেমরি এবং স্পিন্ডল মডিউল

FANUC সিরিজ 20/21 সিএনসি হার্ডওয়্যার আর্কিটেকচারের মধ্যে, প্রধান সিপিইউ ইউনিটটি প্লাগ-ইন মডিউলগুলির একটি সেটকে অন্তর্ভুক্ত করে যা সিস্টেমের নির্দিষ্ট ক্ষমতা নির্ধারণ করে।এই মডিউলগুলি সিপিইউ বোর্ডে সংজ্ঞায়িত অবস্থানে স্লট, প্রতিটি মেমরি রিসোর্স এবং ইন্টারফেস ফাংশন একটি নির্দিষ্ট সমন্বয় যোগ।

A20B-2901-0765 হলমেমরি এবং স্পিন্ডল মডিউলএক প্লাগ-ইনে দুটি ফাংশন একত্রিত করাঃ

FROM (ফ্ল্যাশ রম):ফ্ল্যাশ রম অংশটি সিএনসি সিস্টেম সফ্টওয়্যার ✓ অপারেটিং ফার্মওয়্যার সংরক্ষণ করে যা সিএনসির জি-কোড ক্ষমতা, প্রদর্শন ফাংশন, সার্ভো সমন্বয় এবং সমস্ত সিএনসি বৈশিষ্ট্য সংজ্ঞায়িত করে।FROM এর বিষয়বস্তু শক্তি ছাড়া সংরক্ষণ করা হয় (অ-অস্থির), তাই সিএনসি সফটওয়্যার অক্ষত থাকে যখন মেশিন বন্ধ করা হয়।

সিরিয়াল স্পিন্ডল ইন্টারফেসঃসিরিয়াল স্পিন্ডল অংশটি সিএনসির প্রধান সিপিইউ এবং মেশিনের স্পিন্ডল ড্রাইভের মধ্যে ডিজিটাল যোগাযোগ ইন্টারফেস সরবরাহ করে। সিরিয়াল ইন্টারফেসটি স্পিন্ডল গতির কমান্ড, ফিডব্যাক ডেটা,এবং একটি ডেডিকেটেড সিরিয়াল লিঙ্ক মাধ্যমে CNC এবং স্পিন্ডল পরিবর্ধক মধ্যে অবস্থা সংকেত.

মূল বৈশিষ্ট্যাবলী

0 কে এসআরএএম ∙ কোন অভ্যন্তরীণ ব্যাটারি সমর্থিত র্যাম নেই

"0K SRAM" নামকরণের অর্থ এই মডিউলটিতে কোনও ব্যাটারি-সমর্থিত SRAM অন্তর্ভুক্ত নেই। সিরিজ 20/21 সিএনসিতে, এসআরএমই সিএনসি পরামিতি স্টোরেজ এবং প্রোগ্রাম সংরক্ষণের জন্য ব্যবহৃত হয়।A20B-2901-0765 ব্যবহারকারী সিস্টেমগুলি এই প্লাগ-ইনে এটি একত্রিত করার পরিবর্তে একটি পৃথক র্যাম মডিউল থেকে তাদের SRAM উত্স দেয় ¢ যেমন A20B-2901-0711 শ্রেণীর র্যাম মডিউল ¢.

A20B-2901-0765 তার মডিউল পরিবারের মধ্যে তুলনা করা হয়ঃ

0765 হল শূন্য-এসআরএএম, সিরিয়াল স্পিন্ডল ভেরিয়েন্ট যা সিরিজ 21 কনফিগারেশনের সাথে মেলে যা অন্য কোথাও এসআরএএম উত্স এবং সিরিয়াল স্পিন্ডল ড্রাইভ ব্যবহার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ২১ সিএনসি রিপ্লেসমেন্ট:একটি FANUC FS-21 CNC সিস্টেমের জন্য একটি প্রতিস্থাপন মেমরি এবং স্পিন্ডল মডিউল প্রয়োজন। ইনস্টল করা মেশিনটি ডিজিটাল সিরিয়াল স্পিন্ডল ড্রাইভ ব্যবহার করে।A20B-2901-0765 (সিরিয়াল স্পিন্ডল ভেরিয়েন্ট) সঠিক প্রতিস্থাপন ¢ অ্যানালগ সংস্করণ নয় (0764).

সিরিয়াল স্পিন্ডল ইন্টারফেস ত্রুটিঃএকটি সিরিজ ২১ সিএনসি একটি স্পিন্ডল যোগাযোগ অ্যালার্ম বিকাশ করে যা নিশ্চিতভাবে অক্ষত স্পিন্ডল ড্রাইভ এবং মোটর সহ। A20B-2901-0765 ব্যর্থ মডিউল হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন সিরিয়াল স্পিন্ডল যোগাযোগ পুনরুদ্ধার.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ A20B-2901-0765 সিরিজ ২১ সিস্টেমে একটি পৃথক RAM মডিউল প্রয়োজন?

হ্যাঁ, কারণ A20B-2901-0765 এর 0K SRAM আছে,সিএনসি পরামিতি এবং সংরক্ষিত প্রোগ্রাম একটি পৃথক RAM মডিউল (যেমন A20B-2901-0711 শ্রেণীর মডিউল) সিরিজ 21 প্রধান CPU এর একটি ভিন্ন স্লটে ইনস্টল করা হয়. মেমরি এবং স্পিন্ডল মডিউল এবং র্যাম মডিউল একসাথে কাজ করে ∙ একা একা সিএনসির প্রয়োজনীয় সম্পূর্ণ মেমরি রিসোর্স সরবরাহ করে না।

প্রশ্ন ২ঃ A20B-2901-0765 একই সিস্টেমে A20B-2901-0764 (অ্যানালগ স্পিন্ডল ভেরিয়েন্ট) প্রতিস্থাপন করতে পারে?

শুধুমাত্র যদি মেশিনের স্পিন্ডল ড্রাইভটি একই সাথে সিরিয়াল ইন্টারফেস টাইপে পরিবর্তন করা হয়। The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle control. স্পিন্ডল ভেরিয়েন্ট (সিরিয়াল বা অ্যানালগ) ইনস্টল করা স্পিন্ডল ড্রাইভের সাথে মিলতে হবে।

প্রশ্ন 3: A20B-2901-0765 এ FROM-এ CNC সফটওয়্যার রয়েছে, নাকি ইনস্টলেশনের পরে এটি প্রোগ্রাম করা দরকার?

স্বাভাবিক অপারেশনে, এই মডিউলের FROM মূল ইনস্টলেশন থেকে CNC সিস্টেম সফটওয়্যারের সাথে প্রাক-প্রোগ্রাম করা হয়।একই সিএনসি প্রজন্মের একটি প্রতিস্থাপন মডিউল সামঞ্জস্যপূর্ণ সফটওয়্যার থাকবে. একটি ফাঁকা বা অসঙ্গতিপূর্ণ FROM এর জন্য একটি মূল FANUC ইনস্টলেশন ডিস্ক বা ব্যাকআপ ফাইল থেকে CNC সফটওয়্যার পুনরায় লোড করা প্রয়োজন।

প্রশ্ন 4: A20B-2901-0765 এর জন্য কোন ESD সতর্কতা প্রযোজ্য?

একটি গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক কব্জি স্ট্র্যাপ দিয়ে পরিচালনা করুন। মূল বা সমতুল্য অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন। এই মডিউলের এসএমডি নির্মাণ তার আইসিগুলিকে বৈদ্যুতিন স্ট্যাটিক স্রাবের প্রতি সংবেদনশীল করে তোলে।উপাদান পৃষ্ঠের সাথে যোগাযোগ এড়িয়ে চলুন. সিএনসি সম্পূর্ণরূপে বন্ধ করুন মডিউল অপসারণ বা ইনস্টল করার জন্য সিপিইউ ইউনিট অ্যাক্সেস করার আগে.
