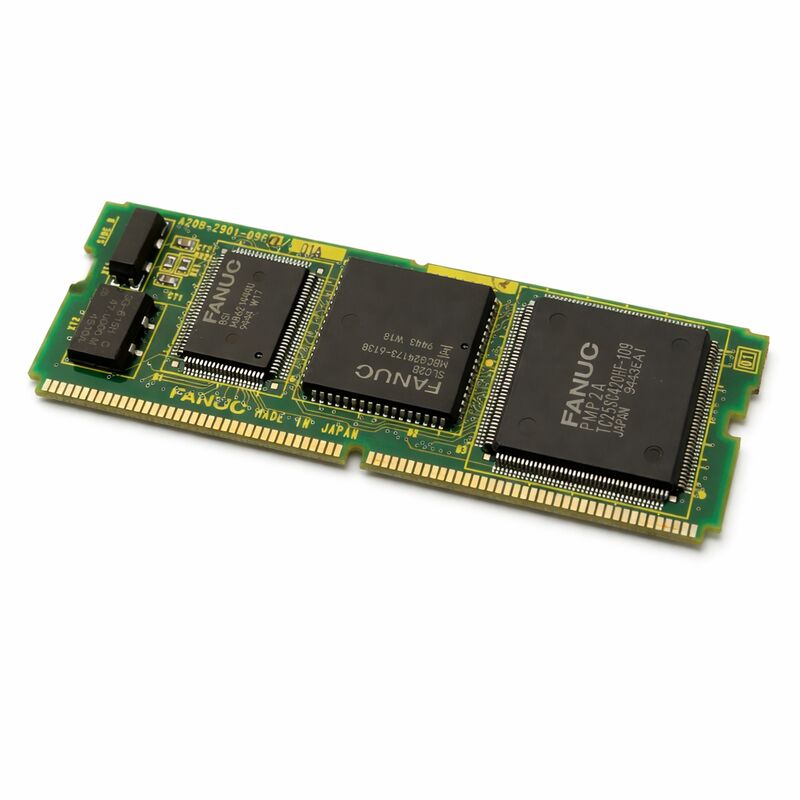

FANUC PC কন্যা বোর্ড A20B-2901-0660 A20B29010660 A2OB-29O1-O66O

FANUC A20B-2901-0660

পার্ট নম্বরঃA20B-2901-0660

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃআই/ও লিঙ্ক সহ পিএমসি মডিউল ∙ আরএ৩

বোর্ড সিরিজঃA20B-2901

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 16A / 16B / 16C, সিরিজ 20 / 21

সংক্ষিপ্ত বিবরণ

A20B-2901-0660 হল FANUC সিরিজ 16 এবং সিরিজ 20/21 CNC সিস্টেমের জন্য I/O লিঙ্ক সহ PMC-RA3 মডিউল।

এটি এই কন্ট্রোলারগুলির জন্য প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার ইঞ্জিন যা মেশিন নির্মাতার সিঁড়ি প্রোগ্রাম চালায় এবং সমস্ত মেশিন-স্তরের I / O ক্রমিক পরিচালনা করে।

RA3 নামকরণ PMC ইঞ্জিনের উৎপাদন এবং সক্ষমতার স্তরকে চিহ্নিত করে।

I/O লিংক ক্ষমতা এই মডিউলকে CNC ক্যাবিনেট থেকে দূরবর্তীভাবে মাউন্ট করা বিতরণ I/O ইউনিটগুলির সাথে যোগাযোগ করতে সক্ষম করে।

একটি FANUC CNC-এ, PMC সিএনসি গতি নিয়ন্ত্রণের সাথে একযোগে কাজ করে।

মোশন কন্ট্রোল অক্ষের অবস্থান, গতি এবং অন্তর্ভুক্তি পরিচালনা করে। পিএমসি মেশিনের স্তরে সবকিছু পরিচালনা করেঃ সরঞ্জাম পরিবর্তনকারী, শীতল তরল সিস্টেম, দরজা interlocks, জলবাহী ক্রম,স্পিন্ডল ওরিয়েন্টেশন, এবং যুক্তি যা এম-কোডকে প্রকৃত মেশিনের কর্মে পরিণত করে।

প্রতিটি এম-কোড সিএনসি একটি শারীরিক মেশিন ইভেন্ট হয়ে ওঠার আগে পিএমসি সিঁড়ি দ্বারা প্রক্রিয়া করা হয়।

A20B-2901-0660 হল একটি SMD- টাইপ মডিউল যা সিরিজ 16 বা সিরিজ 20/21 কন্ট্রোলারের প্রধান CPU বোর্ডে ইনস্টল করা হয়।

এটি নিয়ামকের মডুলার আর্কিটেকচারে পিএমসি স্লট দখল করে। একটি কার্যকরী পিএমসি মডিউল ছাড়া, নিয়ামক তার সিঁড়ি প্রোগ্রামটি কার্যকর করতে পারে না।

সীমিত মোডে অক্ষের গতি সম্ভব হতে পারে, কিন্তু কোনও মেশিন ফাংশন সঠিকভাবে সাড়া দেয় না।

মূল বৈশিষ্ট্যাবলী

পিএমসি-আরএ৩ ইঞ্জিন ∙ সক্ষমতার স্তর

RA3 ইঞ্জিনের নামকরণ এই মডিউলের PMC এর প্রসেসিং ক্ষমতা এবং নির্দেশাবলীর সেটকে নির্দেশ করে। বিভিন্ন FANUC CNC প্রজন্ম বিভিন্ন PMC ইঞ্জিন স্তর ব্যবহার করে।RA3 সিরিজ 16 এবং সিরিজ 20/21 প্রজন্মের জন্য ইঞ্জিন ¢ এটি সর্বাধিক সিঁড়ি ধাপ সংখ্যা নির্ধারণ করে, এক্সিকিউশন স্পিড, এবং মেশিন নির্মাতার জন্য উপলব্ধ নির্দেশাবলী সেট যখন সিঁড়ি প্রোগ্রাম লিখতে।

RA3 ইঞ্জিন তার প্রজন্মের মেশিন টুলসের জন্য উপযুক্ত প্রসেসিং হেডরুম সরবরাহ করে।

এই যুগের সিরিজ 16 মেশিনগুলি - মেশিনিং সেন্টার, টার্নিং সেন্টার এবং যৌগিক মেশিনগুলি - বিভিন্ন জটিলতার পিএমসি সিঁড়ি প্রোগ্রাম রয়েছে।

RA3 সাধারণ কনফিগারেশনের জন্য ক্ষমতা সীমাবদ্ধতা ছাড়াই এগুলি পরিচালনা করে।

সহযোগী মডিউল A20B-2901-0661 হল I/O লিঙ্ক ছাড়াই RA3 ভেরিয়েন্ট।

-০৬৬০ হল বিশেষভাবে I/O লিঙ্ক-সজ্জিত সংস্করণ। এই পার্থক্যটি এমন সিস্টেমে গুরুত্বপূর্ণ যা I/O লিঙ্ক বাসের মাধ্যমে সংযুক্ত বিতরণ I/O ইউনিট ব্যবহার করে।

I/O লিংক ¢ বিতরণ I/O আর্কিটেকচার

I/O লিঙ্ক হল FANUC এর সিরিয়াল বাস যা I/O ইউনিটকে CNC এর সাথে সংযুক্ত করে।I/O লিংক I/O ইউনিটগুলিকে পুরো মেশিনে বিতরণ করতে দেয় ️ ক্ষেত্রের ডিভাইসগুলির কাছাকাছি তারা পরিবেশন করে ️ এবং একটি একক সিরিয়াল বাস তারের মাধ্যমে CNC এর সাথে সংযুক্ত করে.

A20B-2901-0660 এই বাসের জন্য সিএনসি-পার্শ্ব ইন্টারফেস সরবরাহ করে।

I/O লিংকে সংযুক্ত প্রতিটি I/O ইউনিট PMC এর I/O ঠিকানা মানচিত্রে প্রদর্শিত হয়।পিএমসি সিঁড়ি হার্ড ওয়্যার্ড I / O এর মাধ্যমে ঠিক যেমন হবে ঠিক তেমন সিরিয়াল বাস জুড়ে এই ইউনিটগুলিতে ইনপুট সংকেতগুলি পড়ে এবং আউটপুট সংকেতগুলি লিখে.

I/O লিঙ্ক ক্যাবিনেটের তারের জটিলতা উল্লেখযোগ্যভাবে হ্রাস করে। একটি বড় কাঠামোর উপর বিস্তৃত অনেকগুলি I/O পয়েন্ট সহ একটি মেশিনঅথবা একটি মেশিনের সাথে একটি পৃথক বৈদ্যুতিক ক্যাবিনেটের সাথে √ এই বিতরণ স্থাপত্য থেকে উল্লেখযোগ্যভাবে উপকৃত হয়.

A20B-2901-0660 সিরিজ 16 এবং 20/21 সিস্টেমে এই স্থাপত্য সক্ষম করে।

সিঁড়ি প্রোগ্রাম এবং মডিউল সম্পর্ক

সিঁড়ি প্রোগ্রামটি এই মডিউলটিতে থাকে না। এটি সিএনসির FROM মেমরিতে সংরক্ষণ করা হয়। একটি পৃথক মডিউল।

A20B-2901-0660 হল প্রসেসর যা প্রতিটি স্ক্যান চক্রের সময় FROM-এ সংরক্ষিত সিঁড়ি প্রোগ্রামটি চালায়।

এই বিচ্ছেদের একটি রক্ষণাবেক্ষণ প্রভাব রয়েছেঃ পিএমসি মডিউল প্রতিস্থাপনের ফলে সিঁড়ি প্রোগ্রামের ক্ষতি হয় না। প্রোগ্রামটি FROM এ রয়েছে এবং অক্ষত থাকে। মডিউল প্রতিস্থাপনের পরে, পিএমসি মডিউলটি পিএমসি মডিউলটি প্রতিস্থাপন করে।সিঁড়ি প্রোগ্রাম থেকে স্বয়ংক্রিয়ভাবে পুনরায় লোড করা হয় পাওয়ার-আপ উপর এবং সঞ্চালন শুরু.

যদি FROM নিজেই পরিবর্তিত না হয় তবে কোন সিঁড়ি পুনরুদ্ধার পদ্ধতির প্রয়োজন হয় না।

পিএমসি মডিউল প্রতিস্থাপনের পরে কী পরিবর্তন হয় তা হল পিএমসি পরামিতি সেট, যদি পিএমসি পরামিতিগুলি নিয়ামকের ব্যাটারি-সমর্থিত অঞ্চলে সংরক্ষণ করা হয়।

মডিউলটি প্রতিস্থাপনের আগে প্যারামিটার ব্যাকআপের অবস্থা নিশ্চিত করুন এবং ইনস্টলেশনের পরে যদি প্রয়োজন হয় তবে পুনরুদ্ধার করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: মেশিন চালু কিন্তু এম-কোডগুলি কার্যকর হয় না। অক্ষ গতি কাজ করে। A20B-2901-0660 সম্ভবত ত্রুটি?

এম-কোড এক্সিকিউশন একটি পিএমসি ফাংশন।এম-কোডগুলি প্রতিক্রিয়া জানাতে ব্যর্থ হলে অক্ষের গতি স্বাভাবিকভাবে কাজ করা পিএমসি মডিউলের ত্রুটির একটি শক্তিশালী সূচক ′′ সিএনসির মোশন কন্ট্রোল এবং পিএমসি স্বাধীনভাবে কাজ করে, এবং একটি ব্যর্থ পিএমসি মডিউল মেশিন I/O নিষ্ক্রিয় করে, গতি নিয়ন্ত্রণ অক্ষত রেখে।

মডিউলটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে এক্সিকিউশন স্টেট এবং অ্যালার্ম কোডগুলির জন্য পিএমসি স্ট্যাটাস স্ক্রিনটি পরীক্ষা করুন।

একটি পিএমসি সফটওয়্যার এলার্ম (লেডার-উত্পাদিত) একটি পিএমসি হার্ডওয়্যার এলার্ম থেকে ভিন্ন ত্রুটি।

প্রশ্ন ২ঃ A20B-2901-0660 এবং A20B-2901-0661 এর মধ্যে পার্থক্য কী?

উভয়ই একই কন্ট্রোলার প্ল্যাটফর্মের জন্য পিএমসি-আরএ 3 মডিউল। -0660 এ I / O লিঙ্ক ক্ষমতা অন্তর্ভুক্ত রয়েছে; -0661 নেই।

I/O লিংক (I/O লিংক বাসে বিতরণকৃত I/O ইউনিট সহ) এর জন্য কনফিগার করা একটি সিস্টেমে -0661 ইনস্টল করার ফলে বিতরণকৃত I/O স্বীকৃত হবে না।

এই দুটি বৈকল্পিকের মধ্যে নির্বাচন করার আগে সর্বদা নিশ্চিত করুন যে মেশিনের কনফিগারেশনে I/O লিঙ্ক ব্যবহার করা হয়েছে কিনা।

প্রশ্ন 3: পিএমসি মডিউল প্রতিস্থাপিত হয়েছে। মেশিনটি চালু হয়েছে কিন্তু I/O লিংক যোগাযোগে একটি অ্যালার্ম দেখায়। কেন?

একটি মডিউল প্রতিস্থাপনের পরে, I/O লিঙ্ক কনফিগারেশনটি নিশ্চিত করা প্রয়োজন হতে পারে। কিছু সিরিজ 16 সিস্টেম কনফিগারেশনের জন্য I/O লিঙ্ক পরামিতিগুলি সেট করা বা যাচাই করা প্রয়োজন যখন PMC মডিউলটি নতুন হয়।

সিএনসি প্যারামিটার স্ক্রিনে আই/ও লিঙ্ক প্যারামিটারগুলি পরীক্ষা করুন এবং নিশ্চিত করুন যে তারা মেশিনের নথিভুক্ত কনফিগারেশনের সাথে মেলে।

নতুন মডিউলের সাথে শারীরিক I/O লিংক বাস ক্যাবলিং সঠিকভাবে সংযুক্ত আছে কিনা তাও যাচাই করুন।

প্রশ্ন 4: A20B-2901-0660 একটি ভিন্ন PMC ইঞ্জিনের জন্য লিখিত একটি সিঁড়ি প্রোগ্রাম চালাতে পারে (যেমন, RB)?

পিএমসি সিঁড়ি প্রোগ্রামগুলি ইঞ্জিন-নির্দিষ্ট। একটি সিঁড়ি RA3 ইঞ্জিনের জন্য লেখা RA3 এ চালিত হয়।

একটি পুরোনো ইঞ্জিনের জন্য লিখিত সিঁড়ি (যেমন RA1 বা RB সিরিজ) RA3 এ চালানোর আগে রূপান্তর প্রয়োজন। FANUC এর PMC উন্নয়ন সরঞ্জামগুলি সিঁড়ি রূপান্তর সমর্থন করে,কিন্তু এটি স্বয়ংক্রিয় নয় মেশিন নির্মাতা বা একটি যোগ্যতাসম্পন্ন সার্ভিস অংশীদারকে নতুন মডিউলে একটি রূপান্তরিত সিঁড়ি দিয়ে মেশিনটি পরিচালনা করার আগে রূপান্তর করতে হবে.

প্রশ্ন 5: A20B-2901-0660 ইনস্টলেশনের আগে কতক্ষণ সংরক্ষণ করা যেতে পারে?

সঠিকভাবে সংরক্ষণ করা হলে, শুষ্ক পরিবেশ, স্থিতিশীল তাপমাত্রা, অ্যান্টি-স্ট্যাটিক প্যাকেজিং, মডিউল অনির্দিষ্টকালের জন্য তার অবস্থা বজায় রাখে।

মডিউলটিতে কোন ব্যাটারি নেই এবং কোনো সময়-সমালোচনামূলক উপাদান নেই যা প্যাসিভ স্টোরেজের সময় অবনমিত হয়।

যদি মডিউলটি বেশ কয়েক বছর ধরে সংরক্ষণ করা হয় তবে ইনস্টলেশনের আগে অক্সাইডেশনের জন্য সংযোগকারী পরিচিতিগুলি পরীক্ষা করুন।
