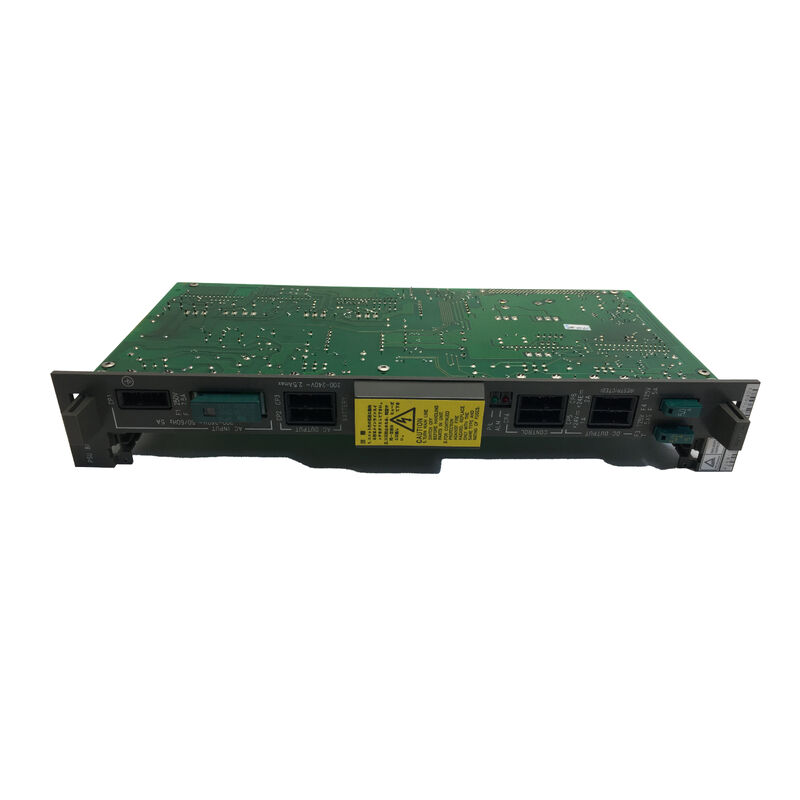

A16B-1210-0801∙ FANUC এমপিজি ইন্টারফেস পিসিবি ∙ সিরিজ ০এ / ০বি / ০সি / ০এফ / ০০বি / ০০সি / ম্যানুয়াল পলস জেনারেটর সিএনসি ইন্টারফেস

এমপিজি ইন্টারফেস হ্যান্ডহুইলকে সিএনসির সাথে সংযুক্ত করা

"এমপিজি" হ'ল ম্যানুয়াল ইমপলস জেনারেটর এর সংক্ষিপ্ত রূপ √ মেশিন অপারেটররা যথার্থতার সাথে সিএনসি অক্ষগুলি ম্যানুয়ালি সরানোর জন্য ব্যবহৃত ঘূর্ণনশীল এনকোডার হ্যান্ডহোল। অপারেটর হ্যান্ডহোলটি ঘুরিয়ে দেয়,যা বৈদ্যুতিক স্পন্দন উৎপন্ন করে. সিএনসি এই ইমপ্লান্টগুলিকে একটি নির্বাচিত স্কেলে নিয়ন্ত্রিত অক্ষের গতিতে অনুবাদ করে (সাধারণত এক্স 1, এক্স 10, বা এক্স 100 প্রতি ইমপ্লান্ট, প্রতি 0.001 মিমি, 0.01 মিমি, বা 0.1 মিমি প্রতি হ্যান্ডহুইল ক্লিকের সাথে মিলে যায়) ।

A16B-1210-0801 হল সিরিজ 0-A, 0-B, 0-C, 0-F, 00B, এবং 00C CNC সিস্টেমের জন্য ডেডিকেটেড MPG ইন্টারফেস PCB।এটা তোলে হ্যান্ডহুইল এর ধাক্কা ট্রেন গ্রহণ এবং এটি ম্যানুয়াল অক্ষ পজিশনিং জন্য সঠিক বিন্যাসে CNC এর interpolation ইঞ্জিন প্রেরণ.

মূল বৈশিষ্ট্যাবলী

এমপিজি ইন্টারফেস কিভাবে কাজ করে

এমপিজি (হ্যান্ড হুইল) একটি স্কোয়ারচার এনকোডার সংকেত তৈরি করে (এ এবং বি) দুইটি ইমপলস চ্যানেল 90 ডিগ্রি ফেজ সম্পর্কের মধ্যে।এই বর্গক্ষেত্র কোডিং ইন্টারফেস বোর্ড ঘূর্ণন দিক এবং ধাক্কা সংখ্যা উভয় নির্ধারণ করতে পারবেন.

A16B-1210-0801 এই স্কয়ার সিগন্যাল গ্রহণ করে এবংঃ

পালস গণনা করেঃইন্টারফেসটি রিয়েল টাইমে হ্যান্ডহুইল থেকে ইনকামিং ইমপলস গণনা করে, হ্যান্ডহুইল ঘূর্ণনের একটি সঠিক গণনা বজায় রাখে।

দিক নির্ধারণ করে:চ্যানেল A এবং B এর মধ্যে ফেজ সম্পর্ক ইন্টারফেস বোর্ডকে বলে যে হ্যান্ডহুইলটি ঘড়ির কাঁটার দিকে ঘুরছে (ধনাত্মক অক্ষের দিক) বা ঘড়ির কাঁটার বিপরীতে (নেতিবাচক অক্ষের দিক) ।

স্কেল মাল্টিপ্লায়ার প্রয়োগ করুনঃএক্স 1 / এক্স 10 / এক্স 100 স্কেল নির্বাচন (অপারেটরের মোড সুইচ থেকে) পালস গণনাতে প্রয়োগ করা হয়, কমান্ড অক্ষ স্থানচ্যুতি উত্পাদন করে।

সিএনসিতে ট্রান্সমিশনঃফরম্যাট করা অবস্থান কমান্ডটি সিএনসির অন্তর্ভুক্তি ফাংশনে প্রেরণ করা হয়, যা হ্যান্ডহুইল ইনপুটের প্রতিক্রিয়ায় মসৃণ অক্ষ গতি সম্পাদন করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

এমপিজি হ্যান্ড হুইল অকার্যকরঃএকটি FANUC সিরিজ 0-C সিএনসি এর এমপিজি হ্যান্ডহুইল অক্ষের আন্দোলন তৈরি বন্ধ করে দেয়। হ্যান্ডহুইল নিজেই সঠিকভাবে পরীক্ষা করে ⇒ হ্যান্ডহুইল ঘুরিয়ে JOG-HANDLE মোডেও কোনও আন্দোলন তৈরি করে না।A16B-1210-0801 ইন্টারফেস বোর্ড ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন হ্যান্ড-হুইল নিয়ন্ত্রিত অক্ষ অবস্থান পুনরুদ্ধার করে।

সিরিজ ০-বি সিএনসি হ্যান্ড হুইল ইন্টারফেসের রক্ষণাবেক্ষণঃএকটি সিরিজ 0-বি সিএনসি নিয়ন্ত্রণ ইলেকট্রনিক্স রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। A16B-1210-0801 এমপিজি ইন্টারফেস বোর্ডটি ভবিষ্যতে নির্ভরযোগ্য হ্যান্ডহুইল অপারেশন নিশ্চিত করার জন্য প্রতিস্থাপিত হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এমপিজি ইন্টারফেসের কেন একটি ডেডিকেটেড পিসিবি দরকার?

এমপিজি হ্যান্ড হুইল রিয়েল টাইমে স্কোয়ারচার এনকোডার সিগন্যাল উৎপন্ন করে। এই সিগন্যালগুলোকে গ্রহণ করতে হবে, ডিকোড করতে হবে, স্কেল করতে হবেএবং CNC এর সার্ভো আপডেটের হারে CNC এর অন্তর্ভুক্তি ফাংশনে প্রেরণ করা হয়প্রধান সিপিইউ বোর্ডের মধ্যে এই ডেডিকেটেড হার্ডওয়্যার ডিকোডিংকে একীভূত করা সার্কিট জটিলতা যোগ করে; একটি পৃথক ইন্টারফেস পিসিবি এমপিজি সিগন্যাল প্রসেসিংকে বিচ্ছিন্ন করে এবং প্রধান বোর্ড ডিজাইনকে সহজ করে।

প্রশ্ন ২ঃ A16B-1210-0801 ব্যর্থ হলে কি হবে?

যখন এমপিজি ইন্টারফেস ব্যর্থ হয়, হ্যান্ডেল মোড (হ্যান্ডহুইল-নিয়ন্ত্রিত জগ) হারিয়ে যায়।JOG মোড (প্রোগ্রামযুক্ত ফিড রেটে চাপ-বোতাম নিয়ন্ত্রিত জগ) এবং MDI মোড (প্রোগ্রাম-নিয়ন্ত্রিত গতি) সাধারণত কার্যকরী থাকেএই ডিভাইসগুলি এমপিজি ইন্টারফেসের উপর নির্ভর করে না। স্বয়ংক্রিয় প্রোগ্রাম এক্সিকিউশনও প্রভাবিত হয় না। শুধুমাত্র হ্যান্ডহুইল ইনপুট চ্যানেল হারিয়ে যায়।

প্রশ্ন 3: A16B-1210-0801 কি সমস্ত সিরিজ 0-A থেকে 00C সিএনসি মেশিনের ধরণের সাথে সামঞ্জস্যপূর্ণ (লাথস, মেশিনিং সেন্টার)?

হ্যাঁ. "#0A/B/C/F/00B/C" সামঞ্জস্যের নামকরণ প্রতিটি সিএনসি সিরিজের সমস্ত মেশিনের ধরনকে আচ্ছাদিত করেএবং 0 সিরিজের অন্যান্য মেশিনের ধরন. এমপিজি ইন্টারফেস হার্ডওয়্যার মেশিন টাইপ কনফিগারেশন থেকে স্বাধীন।

প্রশ্ন 4: A16B-1210-0801 প্রতিস্থাপনের জন্য কি এমপিজি পরামিতি সামঞ্জস্যের প্রয়োজন?

এমপিজি এর স্কেল মাল্টিপ্লায়েন্ট (×1/×10/×100) এবং অক্ষ বরাদ্দ সিএনসি পরামিতি ¢ মধ্যে কনফিগার করা হয় যা সিএনসির প্রধান এসআরএমে সংরক্ষণ করা হয়, এমপিজি ইন্টারফেস বোর্ডে নয়।প্রতিস্থাপন A16B-1210-0801 ইনস্টল করার পরে, বিদ্যমান এমপিজি পরামিতি স্বয়ংক্রিয়ভাবে প্রয়োগ করা হয়। উত্পাদন ফিরে যাওয়ার আগে প্রতিটি অক্ষের হ্যান্ডহোল মোডে হ্যান্ডহোল ফাংশন যাচাই করুন।
