| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2900-0930 |

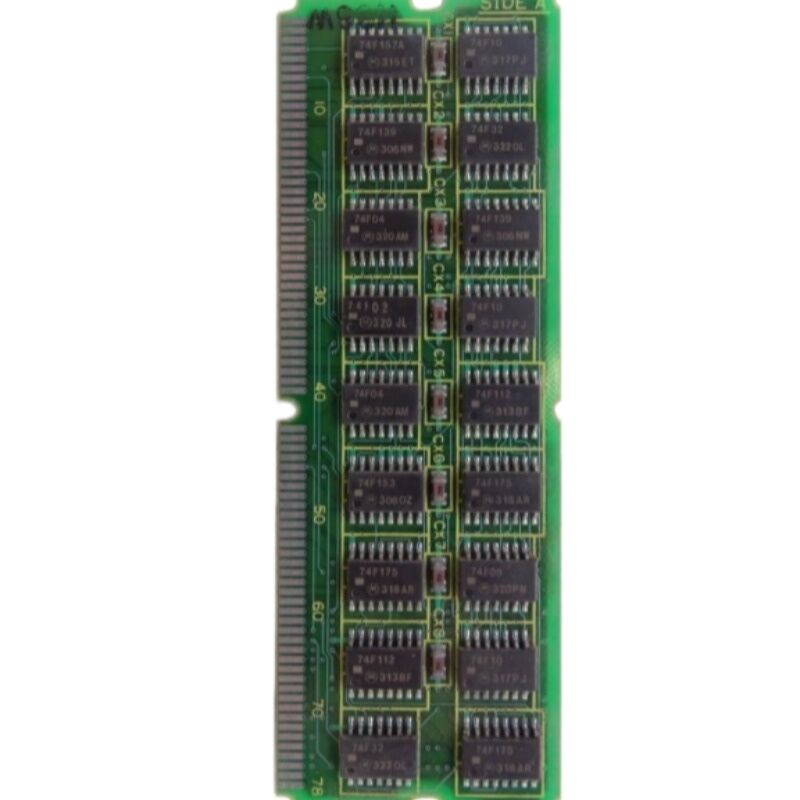

পার্ট নম্বরঃA20B-2900-0930
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃসিপিইউ মডিউল (এমপিইউ বোর্ড)
প্রসেসর:ইন্টেল 80386SX (i386sx)
বোর্ড সিরিজঃA20B-2900
সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 18-A, সিরিজ 21 এবং সামঞ্জস্যপূর্ণ
অবস্থা:নির্মাতার দ্বারা বন্ধ
A20B-2900-0930 হল FANUC সিরিজ 18-A সিএনসি সিস্টেমের জন্য CPU মডিউল, এবং সিরিজ 21 এবং সামঞ্জস্যপূর্ণ নিয়ামকদের মধ্যে প্রধান বা উপ-সিপিইউ হিসাবে কাজ করে।
এটি এমন বোর্ড যা কেন্দ্রীয় প্রসেসিং ইউনিট ¢ একটি ইন্টেল 80386SX ¢ সহ আশেপাশের সমর্থন সার্কিট্রি সহ রয়েছে যা সিএনসি আর্কিটেকচারের মধ্যে প্রসেসরকে কার্যকর করে তোলেঃঘড়ির প্রজন্ম, বাস বুফারিং, মেমরি ইন্টারফেস লজিক, এবং প্রধান সিপিইউ বোর্ডের সাথে সংযোগ যা এটিতে প্লাগ করে।
FANUC এর মডুলার কন্ট্রোল আর্কিটেকচারে, CPU সরাসরি প্রধান বোর্ডে সংহত করা হয় না। এটি তার নিজস্ব প্লাগ-ইন মডিউল দখল করে।
এটি প্রসেসর মডিউলকে ব্যর্থ হলে স্বাধীনভাবে প্রতিস্থাপন করতে সক্ষম করে।এবং এটি FANUC কে একই প্রধান বোর্ড প্ল্যাটফর্মে বিভিন্ন CPU মডিউল মাউন্ট করে বিভিন্ন প্রসেসিং ক্ষমতা সরবরাহ করার অনুমতি দেয়.
এ২০বি-২৯০০-০৯৩০ এ ৮০৩৮৬এসএক্স রয়েছে। ইন্টেলের ৩২-বিট প্রসেসর এবং ১৬-বিট বহিরাগত ডাটা বাস।যখন এই নিয়ামকগুলি তৈরি করা হয়েছিল তখন এটি একটি দক্ষ এবং ব্যয়বহুল প্রসেসিং সমাধান হিসাবে অবস্থিত ছিল.
এই মডিউল ছাড়া সিএনসি কন্ট্রোলার কাজ করতে পারে না। এটি হ'ল প্রসেসিং কোর যা থেকে কন্ট্রোলারের অন্যান্য সমস্ত ফাংশন প্রাপ্ত হয়।
যখন এই মডিউলটি ব্যর্থ হয়, তখন নিয়ামকটি বুট হয় না। মেশিনটি আবার চালাতে সক্ষম হওয়ার আগে মডিউলটি প্রতিস্থাপন করা এবং সফ্টওয়্যারটি পুনরায় লোড করা আবশ্যক।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-2900-0930 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | সিপিইউ মডিউল / প্রসেসরের উপ-মডিউল |
| প্রসেসর | ইন্টেল 80386SX (i386sx) |
| বোর্ড সিরিজ | A20B-2900 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC সিরিজ 18-A / 21 এবং সামঞ্জস্যপূর্ণ |
| ভূমিকা | প্রধান সিপিইউ (ছোট সিস্টেম) বা সাব-সিপিইউ (বড় সিস্টেম) |
| উৎপত্তি | জাপান |
| উৎপাদন অবস্থা | বন্ধ |
| ওজন (প্রায়) | 0.৩ কেজি |
| মাত্রা | ~১১৪ × ৩৮ × ৫ মিমি |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| উপলভ্য অবস্থা | নতুন (অতিরিক্ত) / পুনর্নির্মাণ / মেরামত |
ইন্টেল ৮০৩৮৬এসএক্স ১৯৮০ এর দশকের শেষের দিকে এবং ১৯৯০ এর দশকে শিল্প এমবেডেড কম্পিউটিংয়ের একটি বিশিষ্ট প্রসেসর ছিল।
এটি 32-বিট অভ্যন্তরীণ প্রসেসিং ক্ষমতা সরবরাহ করেছিল ¢ যার অর্থ এটি অভ্যন্তরীণভাবে 32-বিট ডেটা মানগুলির সাথে কাজ করতে পারে ¢ যদিও বাহ্যিক মেমরি এবং পেরিফেরিয়ালগুলির সাথে যোগাযোগের জন্য একটি 16-বিট ডেটা বাস ব্যবহার করে।এই সংমিশ্রণটি পূর্ণ 32-বিট বাস 80386DX এর তুলনায় কম সিস্টেম খরচে শক্তিশালী কম্পিউটিং কর্মক্ষমতা প্রদান করে.
সিএনসি কন্ট্রোল অ্যাপ্লিকেশনগুলির জন্য, যা গুরুত্বপূর্ণ তা বিচ্ছিন্নভাবে ঘড়ির গতি নয়, তবে নিয়ন্ত্রণের কাজগুলি সম্পাদন করার জন্য প্রসেসরের ক্ষমতা ¢ অন্তর্ভুক্তি, সার্ভো অবস্থান গণনা, পিএমসি সিঁড়ি প্রক্রিয়াকরণ,যোগাযোগ ব্যবস্থাপনা, এবং প্রয়োজনীয় টাইমিং চক্রের মধ্যে প্রদর্শন রেন্ডারিং।
80386SX মেশিনিং অ্যাপ্লিকেশনগুলির প্রজন্মের জন্য সিরিজ 18-এ নিয়ন্ত্রণের জন্য প্রয়োজনীয় হেডরুম সরবরাহ করেছিল।
FANUC একই প্রজন্মের একাধিক কন্ট্রোলার ভেরিয়েন্টে এই প্রসেসর ব্যবহার করেছে,এবং সিপিইউ মডিউল আর্কিটেকচার একই প্রধান বোর্ড CPU মডিউল swapping দ্বারা বিভিন্ন প্রসেসর গতি বা ধরনের সঙ্গে ব্যবহার করা যেতে পারে.
A20B-2900-0930 এটি ইনস্টল করা নির্দিষ্ট নিয়ামক উপর নির্ভর করে দুটি পৃথক ভূমিকা পালন করে।
ছোট ছোট সিস্টেমে, সিরিজ 21 মডেল বি একটি নির্দিষ্ট উদাহরণ। এই মডিউলটি প্রধান সিপিইউ হিসাবে কাজ করে।
সিরিজ ২১ একটি কমপ্যাক্ট কন্ট্রোল প্ল্যাটফর্ম যেখানে এই সিপিইউ মডিউল প্রাথমিক প্রসেসিং লোড বহন করে।
একই শারীরিক বোর্ড এই উচ্চতর দায়িত্বের ভূমিকা পালন করে।
বৃহত্তর সিস্টেমগুলিতে, প্রধান সিপিইউ বোর্ডে একটি শক্তিশালী প্রাথমিক প্রসেসর থাকতে পারে, যার মধ্যে A20B-2900-0930 একটি উপ-সিপিইউ হিসাবে কাজ করে। এই কনফিগারেশনে,সাব-সিপিইউ নির্দিষ্ট প্রসেসিং টাস্কগুলি পরিচালনা করে যা প্রধান সিপিইউর ওয়ার্কলোড থেকে পৃথক করা হয়, সামগ্রিক সিস্টেম থ্রুপুট উন্নত।
প্রতিস্থাপন সরবরাহের ক্ষেত্রে এই পার্থক্য গুরুত্বপূর্ণ।
আপনার নির্দিষ্ট মেশিনে মডিউল কোন ভূমিকা পালন করে তা নিশ্চিত করুন। উভয় কনফিগারেশন একই হার্ডওয়্যার ব্যবহার করে,কিন্তু FROM মধ্যে লোড সফটওয়্যার নির্দিষ্ট নিয়ামক টাইপ এবং কনফিগারেশন অনুরূপ হতে হবে.
একটি FANUC সিস্টেমে একটি CPU মডিউল প্রতিস্থাপন করা কেবল একটি হার্ডওয়্যার স্যুইচ নয়। CNC এর অপারেটিং সফ্টওয়্যারটি প্রধান বোর্ডে FROM মেমরিতে সংরক্ষণ করা হয়।যখন একটি নতুন CPU মডিউল ইনস্টল করা হয়, FROM এর বিষয়বস্তু CPU মডিউলের DRAM এ লোড হয় এবং সেখান থেকে সিস্টেম বুট হয়।
যদি FROM অক্ষত থাকে এবং সঠিক সফটওয়্যার সংস্করণ থাকে, সিপিইউ মডিউল প্রতিস্থাপনের পরে সিস্টেমটি বুট করা উচিত।
যদি FROM বিষয়বস্তুও দূষিত হয়, তাহলে সিস্টেমটি সঠিকভাবে কাজ করার আগে CPU মডিউল এবং FROM মডিউল উভয়েরই মনোযোগ প্রয়োজন।
যখনই সিপিইউ মডিউলের ব্যর্থতার সন্দেহ হয় তখনই ডায়াগনস্টিক প্রক্রিয়ার অংশ হিসাবে সর্বদা FROM সততা নিশ্চিত করুন।
প্রশ্ন 1: সিরিজ 18-এ কন্ট্রোলার বুট হয় না। পাওয়ার সাপ্লাই কার্যকরী বলে মনে হচ্ছে। A20B-2900-0930 সম্ভবত ত্রুটি?
একটি কার্যকরী পাওয়ার সাপ্লাই সহ একটি নো-বুট অবস্থা একটি সিপিইউ মডিউল ব্যর্থতার সাথে সামঞ্জস্যপূর্ণ, তবে FROM দুর্নীতি বা প্রধান বোর্ড ত্রুটির সাথেও।
প্রধান বোর্ডের LED স্ট্যাটাস ইন্ডিকেটরগুলি পরীক্ষা করে দেখুন যখন এটি চালু হয় ∙ LED ক্রমটি রক্ষণাবেক্ষণ ম্যানুয়ালটিতে নথিভুক্ত করা হয় এবং এটি নির্দেশ করে যে বুট প্রক্রিয়াটি থামার আগে কতদূর অগ্রসর হয়।
যদি কোন সিপিইউ-সম্পর্কিত কার্যকলাপ ছাড়াই সিকোয়েন্সটি পাওয়ার-অন করার পর অবিলম্বে বন্ধ হয়ে যায়, তাহলে সিপিইউ মডিউলটি একটি শক্তিশালী সন্দেহভাজন।
প্রশ্ন ২ঃ কন্ট্রোলারটি মাঝে মাঝে বুট হয় ∙ কখনও কখনও এটি স্বাভাবিকভাবে শুরু হয়, কখনও কখনও এটি স্টার্টআপে ঝুলতে থাকে। এটি কী বোঝায়?
বিরামবিহীন বুট ব্যর্থতা প্রায়শই মডিউল ব্যর্থতার পরিবর্তে সংযোগকারী ত্রুটি।
সিপিইউ মডিউলটি প্রান্ত বা পিন সংযোগকারীগুলির মাধ্যমে প্রধান বোর্ডের সাথে সংযুক্ত হয়। যদি এই পরিচিতিগুলি অক্সিডেশন বা যান্ত্রিক শিথিলতা বিকাশ করে থাকে তবে মডিউলটি অসামঞ্জস্যপূর্ণ বৈদ্যুতিক যোগাযোগ করতে পারে।
উপযুক্ত যোগাযোগ ক্লিনার দিয়ে সংযোগকারী পরিচিতিগুলি পরিষ্কার করুন, মডিউলটি দৃ firm়ভাবে পুনরায় সেট করুন এবং আবার পরীক্ষা করুন।
যদি বিরতিপূর্ণ ত্রুটি অব্যাহত থাকে, মডিউল নিজেই তাপ বা উপাদান সমস্যা থাকতে পারে।
প্রশ্ন 3: একটি প্রতিস্থাপন A20B-2900-0930 ইনস্টল করা হয়েছিল এবং মেশিন বুট কিন্তু অবিলম্বে একটি CPU ত্রুটি সঙ্গে অ্যালার্ম। কি ঘটেছে?
একটি নতুন মডিউলের সাথে ইনস্টলেশনের পরে একটি সিপিইউ ত্রুটি সাধারণত একটি সফ্টওয়্যার অসঙ্গতি নির্দেশ করে।অথবা FROM বিষয়বস্তু একটি ভিন্ন নিয়ামক প্রকারের জন্য.
FROM মডিউলের সফটওয়্যার সংস্করণ প্রতিস্থাপন CPU মডিউলের সাথে সামঞ্জস্যপূর্ণ কিনা তা যাচাই করুন।
বোর্ডে থাকা লেবেল থেকে মডিউল সংশোধন নিশ্চিত করুন এবং রক্ষণাবেক্ষণের ডকুমেন্টেশনের সাথে ক্রস রেফারেন্স করুন।
প্রশ্ন ৪ঃ সিরিজ ২১ সিস্টেমের A20B-2900-0930 কি সিরিজ ১৮-এ সিস্টেমে ব্যবহার করা যায়?
উভয় সিস্টেম একই সিপিইউ মডিউল হার্ডওয়্যার ব্যবহার করে। মডিউল বিনিময়যোগ্য কিনা তা লক্ষ্য সিস্টেমের FROM সফ্টওয়্যার মডিউল বৈকল্পিকের সাথে সামঞ্জস্যপূর্ণ কিনা তা নির্ভর করে (যেমন,হার্ডওয়্যার সংশোধন).
যদি অংশের সংখ্যা ঠিক একই হয়, তাহলে হার্ডওয়্যারটি সামঞ্জস্যপূর্ণ।
FROM থেকে লোড করা সফটওয়্যারটি কার্যকরী আচরণ নির্ধারণ করে ∙ এটি পরিবর্তন করার দরকার নেই কেবলমাত্র কারণ মডিউলটি শারীরিকভাবে অন্য নিয়ামক প্রকার থেকে উত্সিত হয়েছিল।
প্রশ্ন 5: পাওয়ার সার্জ হওয়া পর্যন্ত মেশিনটি সঠিকভাবে কাজ করেছিল। সার্জের পরে, এটি বুট হবে না। প্রথমে সিপিইউ মডিউলটি প্রতিস্থাপন করা উচিত?
একটি পাওয়ার সার্জ কন্ট্রোলারের যে কোন ইলেকট্রনিক উপাদানকে ক্ষতিগ্রস্ত করতে পারে। সিপিইউ মডিউলটি সংবেদনশীল, কিন্তু তাই পাওয়ার সাপ্লাই, প্রধান বোর্ড এবং FROM মডিউল।
এলোমেলোভাবে উপাদানগুলি প্রতিস্থাপনের পরিবর্তে, LED অবস্থা সূচক এবং নিয়ামক ডিসপ্লেতে উপলব্ধ কোনও ডায়াগনস্টিক তথ্য ব্যবহার করুন।
যদি সিপিইউ মডিউলটি নির্দিষ্টভাবে শারীরিক ক্ষতি দেখায়, পোড়া উপাদান, ফাটল আইসি, এটি শুরু পয়েন্ট।
অন্যথায়, নিয়ামক পাওয়ার-আপ এ কী রিপোর্ট করে তার উপর ভিত্তি করে পদ্ধতিগত নির্ণয় আরও নির্ভরযোগ্য।
