| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2900-0901 |
পার্ট নম্বর: A20B-2900-0901
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: সিস্টেম কন্ট্রোল মডিউল (SCM) — সিরিয়াল স্পিন্ডেল
বোর্ড সিরিজ: A20B-2900
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 18 / 21 এবং সামঞ্জস্যপূর্ণ

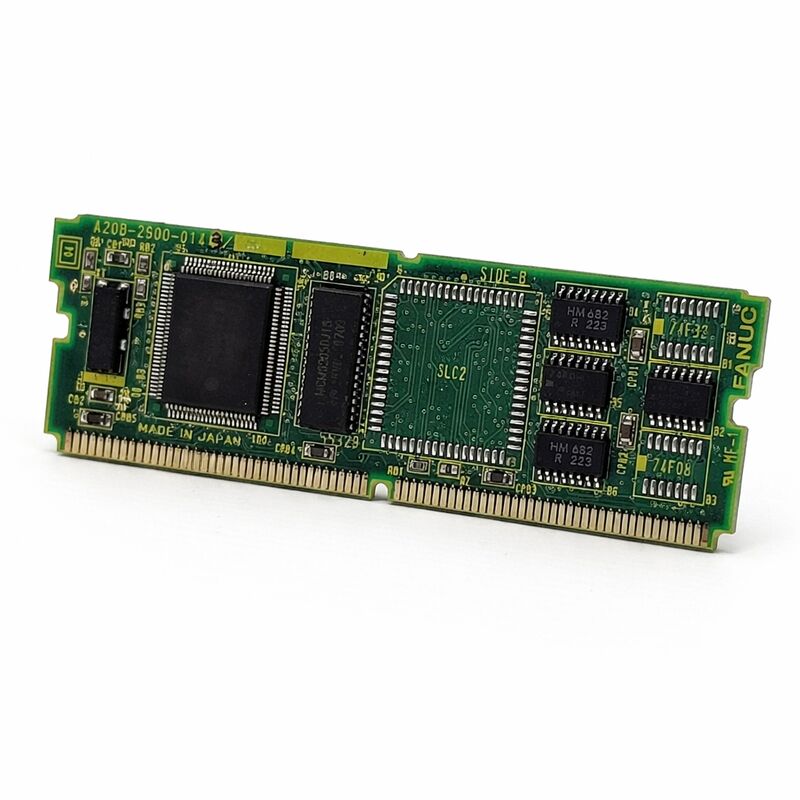

A20B-2900-0901 হল SCM — সিস্টেম কন্ট্রোল মডিউল — FANUC সিরিজ 18 এবং সিরিজ 21 CNC কন্ট্রোলারের জন্য সিরিয়াল স্পিন্ডেল ইন্টারফেস সহ। এটি একটি পেরিফেরাল প্লাগ-ইন ডটার বোর্ড যা কন্ট্রোলারের প্রধান CPU বোর্ডে ইনস্টল করা হয়।
এর কাজ হল মাদারবোর্ডকে SCM ল্যাডার প্রোগ্রাম এক্সিকিউট করতে সক্ষম করা এবং সিরিয়াল স্পিন্ডেল কমিউনিকেশন ইন্টারফেস প্রদান করা যা CNC কে স্পিন্ডেল এমপ্লিফায়ার এবং মোটরের সাথে সংযুক্ত করে।
এই মডিউল ছাড়া, সিরিজ 18 এবং 21 কন্ট্রোলার যা এর জন্য কনফিগার করা হয়েছে, তাদের মেশিন কন্ট্রোল ল্যাডার প্রোগ্রাম চালাতে পারবে না।
SCM ল্যাডার হল CNC এর অভ্যন্তরীণ অবস্থা এবং মেশিনের ভৌত জগতের মধ্যে সেতু — এটি মেশিন থেকে ইনপুট সিগন্যাল পড়ে এবং সোলেনয়েড, রিলে, কুল্যান্ট পাম্প, টুল চেঞ্জার এবং সার্ভো অক্ষ নয় এমন অন্য যেকোনো মেশিন ফাংশনে আউটপুট সিগন্যাল চালায়।
A20B-2900-0901 প্রধান CPU-তে একটি কমপ্যাক্ট SMD ডটার বোর্ড হিসাবে মাউন্ট করা এই ল্যাডারের জন্য প্রসেসিং ক্ষমতা সরবরাহ করে।
এই মডিউলের সিরিয়াল স্পিন্ডেল ইন্টারফেস হল যা CNC কে সিরিয়াল-টাইপ স্পিন্ডেল এমপ্লিফায়ারের সাথে যোগাযোগ করতে দেয়।
FANUC এর সিরিয়াল স্পিন্ডেল সিস্টেম প্রতিটি সিগন্যালের জন্য পৃথক অ্যানালগ ভোল্টেজ আউটপুট ব্যবহার করার পরিবর্তে CNC এবং এমপ্লিফায়ারের মধ্যে একটি ডেডিকেটেড হাই-স্পিড সিরিয়াল লিঙ্কের মাধ্যমে স্পিড কমান্ড, ডিরেকশন কমান্ড এবং কন্ট্রোল সিগন্যাল প্রেরণ করে।
এই মডিউলটি সিরিজ 18 এবং 21 সিস্টেমের জন্য CNC-এর সেই সিরিয়াল লিঙ্কের শেষ প্রান্ত সরবরাহ করে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A20B-2900-0901 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | সিস্টেম কন্ট্রোল মডিউল (SCM) |
| স্পিন্ডেল ইন্টারফেস | সিরিয়াল স্পিন্ডেল |
| বোর্ড সিরিজ | A20B-2900 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC সিরিজ 18 / 21 এবং সামঞ্জস্যপূর্ণ |
| ডিজাইন | SMD-টাইপ প্লাগ-ইন ডটার বোর্ড |
| ইনস্টলেশন | প্রধান CPU মাদারবোর্ডে প্লাগ করা হয় |
| অরিজিন | জাপান |
| অপারেটিং তাপমাত্রা | 0 – 55°C |
| স্টোরেজ তাপমাত্রা | –20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (নন-কন্ডেন্সিং) |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / রিফার্বিশড / মেরামত করা |
FANUC সিরিজ 18/21 সিস্টেমে SCM (সিকোয়েন্স কন্ট্রোল মডিউল) ল্যাডার হল প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার ইঞ্জিন — ফাংশনের দিক থেকে FANUC অন্য প্ল্যাটফর্মে যা PMC (প্রোগ্রামেবল মেশিন কন্ট্রোলার) বলে তার সমতুল্য।
এটি মেশিন টুল বিল্ডার মেশিন কনফিগার করার সময় যে ল্যাডার প্রোগ্রাম লিখেছিল তা এক্সিকিউট করে।
অপারেটর যখন অপারেটর প্যানেলে একটি বোতাম চাপেন, তখন SCM ল্যাডার প্রতিক্রিয়া জানায়।
NC প্রোগ্রাম দ্বারা জারি করা প্রতিটি M-কোড — স্পিন্ডেল CW এর জন্য M03, টুল পরিবর্তনের জন্য M06, কুল্যান্ট অন এর জন্য M08 — মেশিন অ্যাকশনে পরিণত হওয়ার আগে SCM ল্যাডারের মধ্য দিয়ে যায়।
ল্যাডার CNC এর M-কোড আউটপুট, মেশিনের সেন্সর ইনপুট এবং মেশিনের টাইমিং স্টেট পড়ে, তারপর উপযুক্ত আউটপুট চালায়।
A20B-2900-0901 সিরিজ 18/21 প্রধান বোর্ডে SCM ল্যাডার প্রসেসিং ক্ষমতা সরবরাহ করে। এটি সেই হার্ডওয়্যার যার উপর ল্যাডার চলে।
ল্যাডার প্রোগ্রামটি FROM মেমরিতে সংরক্ষিত থাকে — একটি পৃথক মডিউল। এই বোর্ড সেখানে সংরক্ষিত নির্দেশাবলী এক্সিকিউট করে।
FANUC পূর্ববর্তী অ্যানালগ কমান্ড পদ্ধতি প্রতিস্থাপনের জন্য সিরিয়াল স্পিন্ডেল ইন্টারফেস চালু করেছে। অ্যানালগ স্পিন্ডেল কন্ট্রোল স্পিন্ডেল স্পিড কমান্ড করার জন্য একটি ভোল্টেজ সিগন্যাল ব্যবহার করত — সাধারণত ±10V।
স্পিড কন্ট্রোল সঠিক হওয়ার জন্য ভোল্টেজটি নির্ভুলভাবে তৈরি করতে, সঠিকভাবে প্রেরণ করতে এবং সঠিকভাবে গ্রহণ করতে হত। নয়েজ, কেবলের দৈর্ঘ্য এবং কম্পোনেন্টের বার্ধক্য অ্যানালগ কমান্ডের গুণমানকে প্রভাবিত করত।
সিরিয়াল স্পিন্ডেল কমিউনিকেশন এই অ্যানালগ পথকে একটি ডিজিটাল সিরিয়াল লিঙ্ক দিয়ে প্রতিস্থাপন করে।
CNC সাংখ্যিকভাবে প্রয়োজনীয় স্পিন্ডেল স্পিড গণনা করে এবং এটিকে একটি ডিজিটাল ডেটা প্যাকেট হিসাবে স্পিন্ডেল এমপ্লিফায়ারে প্রেরণ করে।
এমপ্লিফায়ার সঠিক ডিজিটাল মান গ্রহণ করে এবং এটি এক্সিকিউট করে। কমিউনিকেশন অ্যানালগ সিগন্যালকে প্রভাবিত করে এমন নয়েজ এবং অবনতি থেকে মুক্ত।
A20B-2900-0901 সিরিজ 18/21 কন্ট্রোলারের জন্য CNC-সাইড সিরিয়াল স্পিন্ডেল ইন্টারফেস সরবরাহ করে।
এটি সিরিয়াল ডেটা স্ট্রিম তৈরি করে যা স্পিন্ডেল এমপ্লিফায়ার গ্রহণ করে এবং ব্যাখ্যা করে।
স্পিন্ডেল স্পিড, ডিরেকশন, ওরিয়েন্টেশন টার্গেট এবং স্ট্যাটাস রিডব্যাক সবই এই সিরিয়াল লিঙ্কে ভ্রমণ করে।
A20B-2900-0901 সিরিজ 18 এবং সিরিজ 21 উভয় CNC কন্ট্রোলারের জন্য SCM মডিউল হিসাবে নথিভুক্ত করা হয়েছে।
উভয় ক্ষেত্রেই এর ভূমিকা অভিন্ন: প্রধান CPU বোর্ডে SCM ল্যাডার এক্সিকিউশন এবং সিরিয়াল স্পিন্ডেল কমিউনিকেশন সরবরাহ করা।
সহযোগী মডিউল A20B-2900-0900 একই সাথে সিরিয়াল এবং অ্যানালগ স্পিন্ডেল ইন্টারফেস সরবরাহ করে।
-0901 শুধুমাত্র সিরিয়াল স্পিন্ডেল সরবরাহ করে। সিরিয়াল-টাইপ স্পিন্ডেল এমপ্লিফায়ার এবং অ্যানালগ আউটপুটের প্রয়োজন নেই এমন মেশিনে, -0901 উপযুক্ত পছন্দ।
যে সিস্টেমগুলিতে একই সাথে সিরিয়াল এবং অ্যানালগ স্পিন্ডেল ক্ষমতা প্রয়োজন, সেখানে পরিবর্তে -0900 প্রয়োজন।
প্রশ্ন 1: মেশিনের স্পিন্ডেল কাজ করছে কিন্তু M-কোড এক্সিকিউট হচ্ছে না। CNC কোনো SCM/PMC অ্যালার্ম দেখাচ্ছে না। A20B-2900-0901 কি ত্রুটিপূর্ণ হতে পারে?
যদি M-কোডগুলি কোনো মেশিন প্রতিক্রিয়া তৈরি করতে ব্যর্থ হয় যখন স্পিন্ডেল (সিরিয়াল) এবং অক্ষগুলি স্বাভাবিকভাবে কাজ করে, তবে SCM ল্যাডার এক্সিকিউট নাও হতে পারে।
ল্যাডার এক্সিকিউশন স্টেট এর জন্য CNC এর SCM/PMC স্ট্যাটাস স্ক্রীন পরীক্ষা করুন। যদি ল্যাডার বন্ধ থাকে বা লোড না হয়ে থাকে, তবে এটি একটি সফ্টওয়্যার কনফিগারেশন সমস্যা।
যদি ল্যাডার চলছে বলে রিপোর্ট করে কিন্তু আউটপুটগুলি প্রতিক্রিয়া জানাচ্ছে না, তবে বোর্ডের আউটপুট ড্রাইভ সার্কিটগুলি ত্রুটিপূর্ণ হতে পারে।
দৃশ্যমান ক্ষতির জন্য বোর্ডটি পরিদর্শন করুন এবং যদি উপস্থিত থাকে তবে বোর্ডের ডায়াগনস্টিক LED পরীক্ষা করুন।
প্রশ্ন 2: A20B-2900-0901 এবং A20B-2900-0900 এর মধ্যে পার্থক্য কী?
-0901 শুধুমাত্র একটি সিরিয়াল স্পিন্ডেল ইন্টারফেস সরবরাহ করে। -0900 সিরিয়াল এবং অ্যানালগ উভয় স্পিন্ডেল ইন্টারফেস সরবরাহ করে। যদি মেশিনের স্পিন্ডেল এমপ্লিফায়ার একটি সিরিয়াল টাইপের হয় (FANUC αi বা অনুরূপ), তবে -0901 যথেষ্ট।
যদি মেশিনের একই সাথে স্পিন্ডেলের জন্য অ্যানালগ ভোল্টেজ আউটপুট প্রয়োজন হয় — কিছু কনফিগারেশন মিশ্র এমপ্লিফায়ার টাইপ সহ ডুয়াল-স্পিন্ডেল সেটআপ ব্যবহার করত — তবে -0900 প্রয়োজন।
একটি প্রতিস্থাপন সোর্সিং করার আগে স্পিন্ডেল এমপ্লিফায়ারের ধরন নিশ্চিত করুন।
প্রশ্ন 3: এই মডিউল প্রতিস্থাপন করার পর, SCM ল্যাডার লোড করা হয়েছিল কিন্তু স্পিন্ডেল ওরিয়েন্টেশন কাজ করছে না। অক্ষের গতি স্বাভাবিক। কী পরীক্ষা করা উচিত?
স্পিন্ডেল ওরিয়েন্টেশনের জন্য সিরিয়াল স্পিন্ডেল কমিউনিকেশন এবং নির্দিষ্ট SCM ল্যাডার প্যারামিটার উভয়ই সঠিকভাবে কনফিগার করা প্রয়োজন।
একটি মডিউল প্রতিস্থাপনের পর, নিশ্চিত করুন যে সমস্ত স্পিন্ডেল প্যারামিটার — ওরিয়েন্টেশন স্পিড, পজিশন সেন্সর অ্যাসাইনমেন্ট এবং ওরিয়েন্টেশনের জন্য M-কোড অ্যাসাইনমেন্ট — ব্যাকআপ থেকে পুনরুদ্ধার করা হয়েছিল।
যদি প্যারামিটারগুলি সঠিক হয়, তবে এই বোর্ড এবং স্পিন্ডেল এমপ্লিফায়ারের মধ্যে সিরিয়াল স্পিন্ডেল সংযোগ নিশ্চিত করা উচিত: উভয় প্রান্তে সিরিয়াল স্পিন্ডেল কেবল পরীক্ষা করুন।
প্রশ্ন 4: পরিদর্শনের জন্য মডিউলটি সরানো হয়েছিল এবং পুনরায় ইনস্টল করা হয়েছিল। CNC এখন একটি সিরিয়াল স্পিন্ডেল অ্যালার্ম দেখাচ্ছে। কী ঘটেছে?
পুনরায় সন্নিবেশ করার সাথে সাথে একটি সিরিয়াল স্পিন্ডেল অ্যালার্ম সাধারণত একটি সংযোগকারী বসার সমস্যা। পুনরায় সন্নিবেশ করার পর মডিউলের এজ কানেক্টর যোগাযোগগুলি সম্পূর্ণরূপে নিযুক্ত নাও হতে পারে।
পাওয়ার বন্ধ করুন, মডিউলটি সরান, সংযোগকারী যোগাযোগগুলি ক্ষতি বা দূষণের জন্য পরিদর্শন করুন, দৃঢ়ভাবে পুনরায় বসান এবং আবার পাওয়ার অন করুন।
যদি অ্যালার্ম একটি নিশ্চিত ভাল সংযোগ সহ চলতে থাকে, তবে মডিউলের সিরিয়াল স্পিন্ডেল সার্কিট বা এমপ্লিফায়ারের রিসিভ সার্কিট তদন্ত করা উচিত।
প্রশ্ন 5: এই মডিউল প্রতিস্থাপনের আগে SCM ল্যাডার প্রোগ্রাম ব্যাকআপ করা যেতে পারে?
হ্যাঁ। SCM/PMC ল্যাডার কন্ট্রোলারের FROM মেমরিতে সংরক্ষিত থাকে, এই মডিউলে নয়।
FROM বিষয়বস্তু — ল্যাডার প্রোগ্রাম সহ — কন্ট্রোলারের বুট স্ক্রীন ব্যাকআপ ফাংশন ব্যবহার করে একটি মেমরি কার্ডে ব্যাকআপ করা যেতে পারে।
A20B-2900-0901 প্রতিস্থাপন FROM বিষয়বস্তুকে প্রভাবিত করে না।
প্রতিস্থাপনের আগে যে ল্যাডারটি উপস্থিত ছিল তা প্রতিস্থাপনের পরেও উপলব্ধ থাকে।
এই মডিউল সোয়াপের জন্য কোনো নির্দিষ্ট ল্যাডার ব্যাকআপের প্রয়োজন নেই, তবে যেকোনো রক্ষণাবেক্ষণের কাজের আগে একটি সম্পূর্ণ ডেটা ব্যাকআপ সর্বদা সুপারিশ করা হয়।
